商品詳細

TAKEX（竹中エンジニアリング）ネットワークカメラ Full HD（2MP） H.265圧縮 PoE受電屋内用

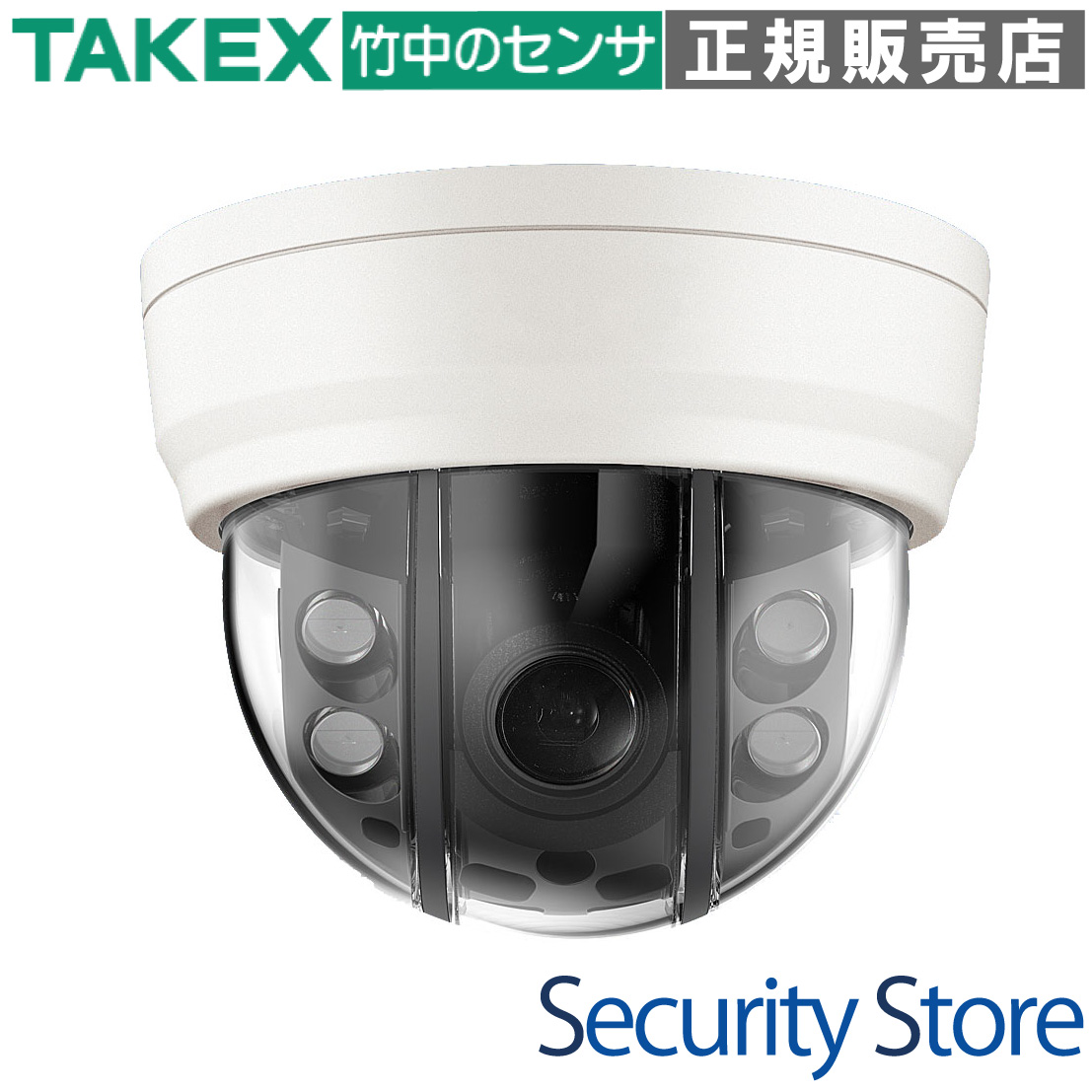

NCC-IR22V デイナイトカプセルネットワークカメラ

NCC-IR22Vは、最新のH.265圧縮方式に対応したフルHDドーム型ネットワークカメラです。SONY STARVIS高感度センサーと電動ズーム・自動フォーカス機能を搭載し、施工・運用の手間を最小限に抑えながら、圧倒的な低照度画質と録画効率を実現します。

型番： NCC-IR22V
解像度： 1920 × 1080（約210万画素・Full HD）
圧縮方式： H.265 / H.264 / MJPEG対応
レンズ仕様： 4.4倍電動ズーム（f=2.7mm〜12mm） / オートフォーカス搭載
電源： PoE（IEEE802.3af） / DC12V
暗視性能： 赤外線LED内蔵（最大照射距離40m）

資料ダウンロード

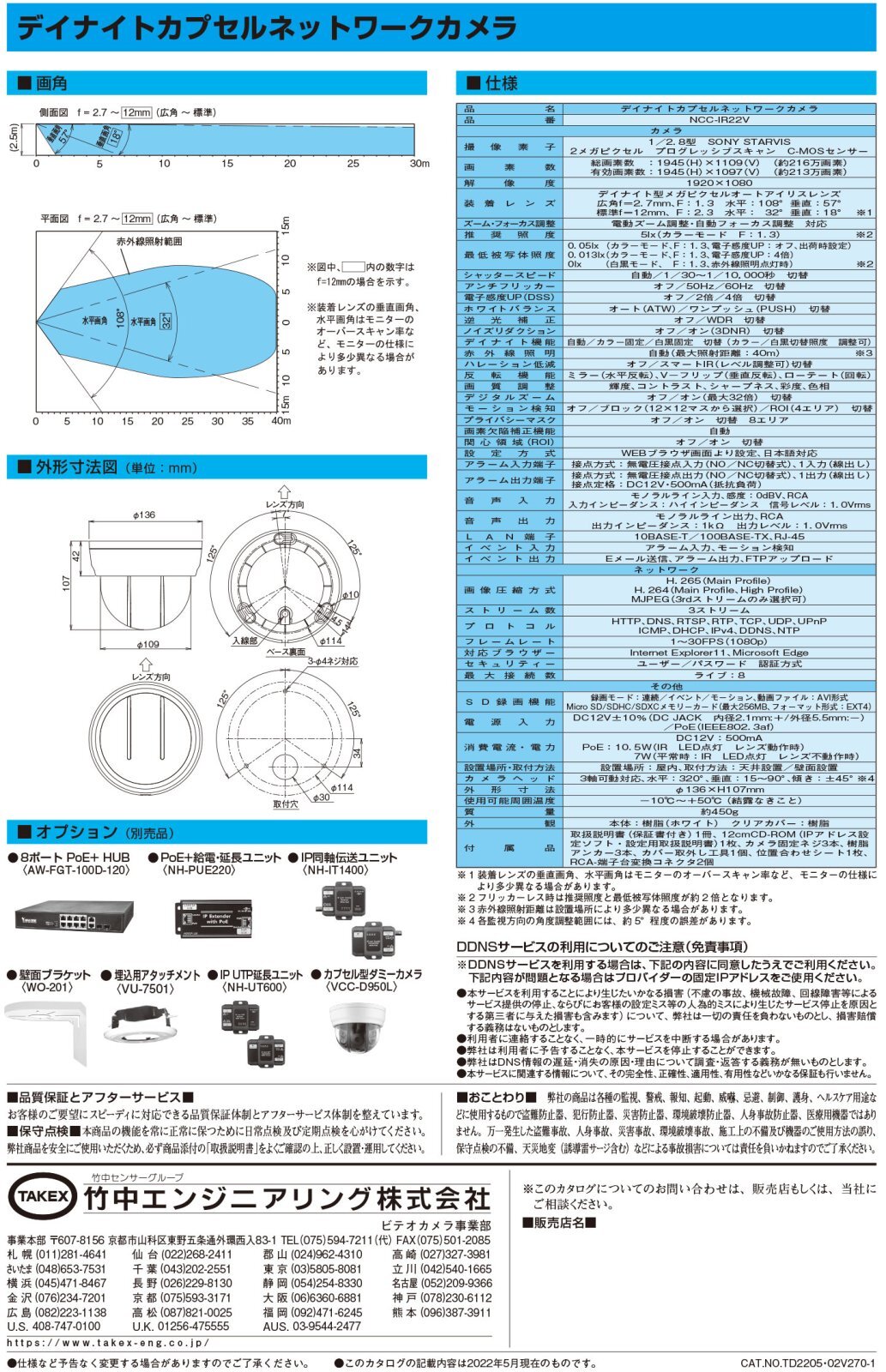

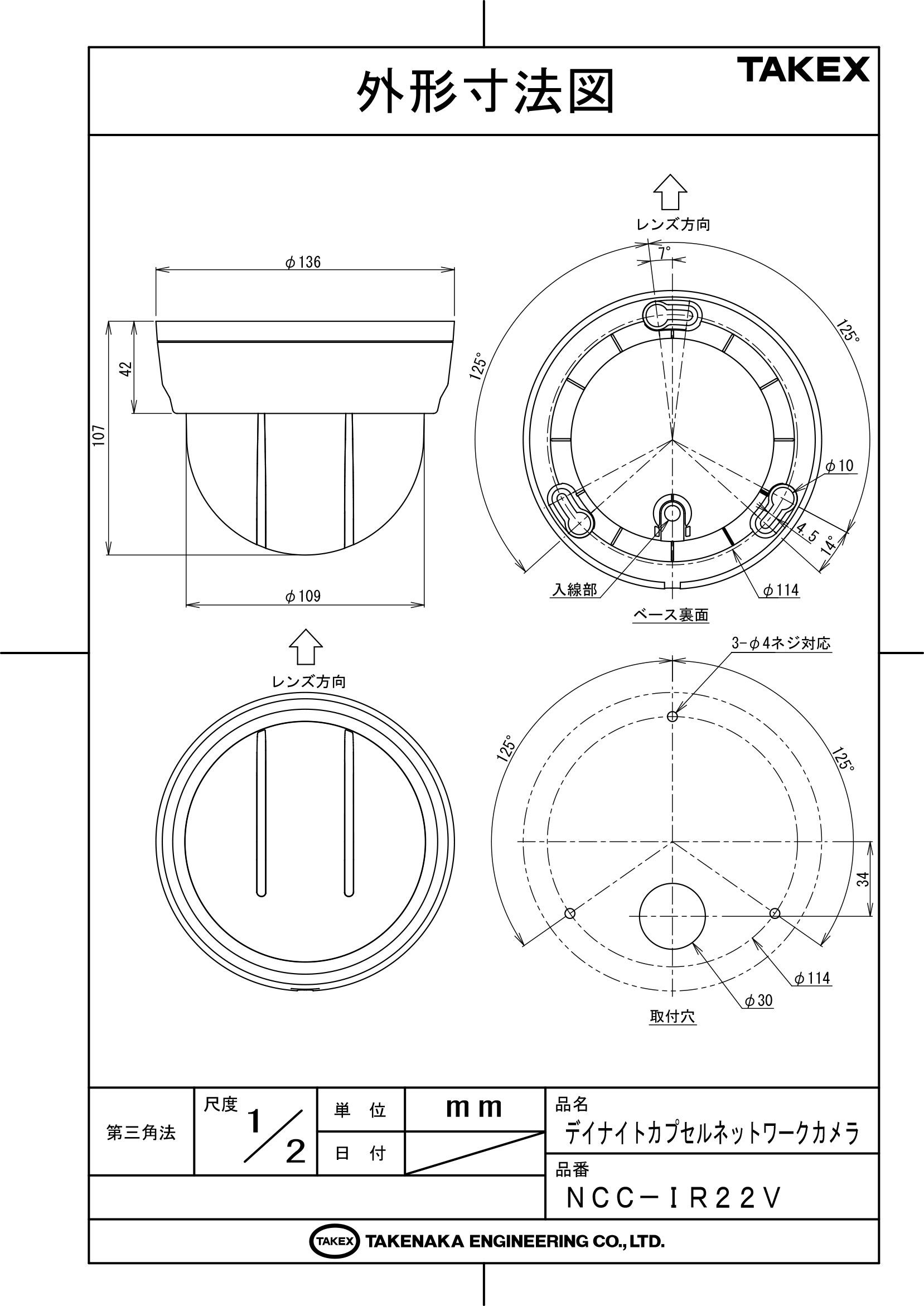

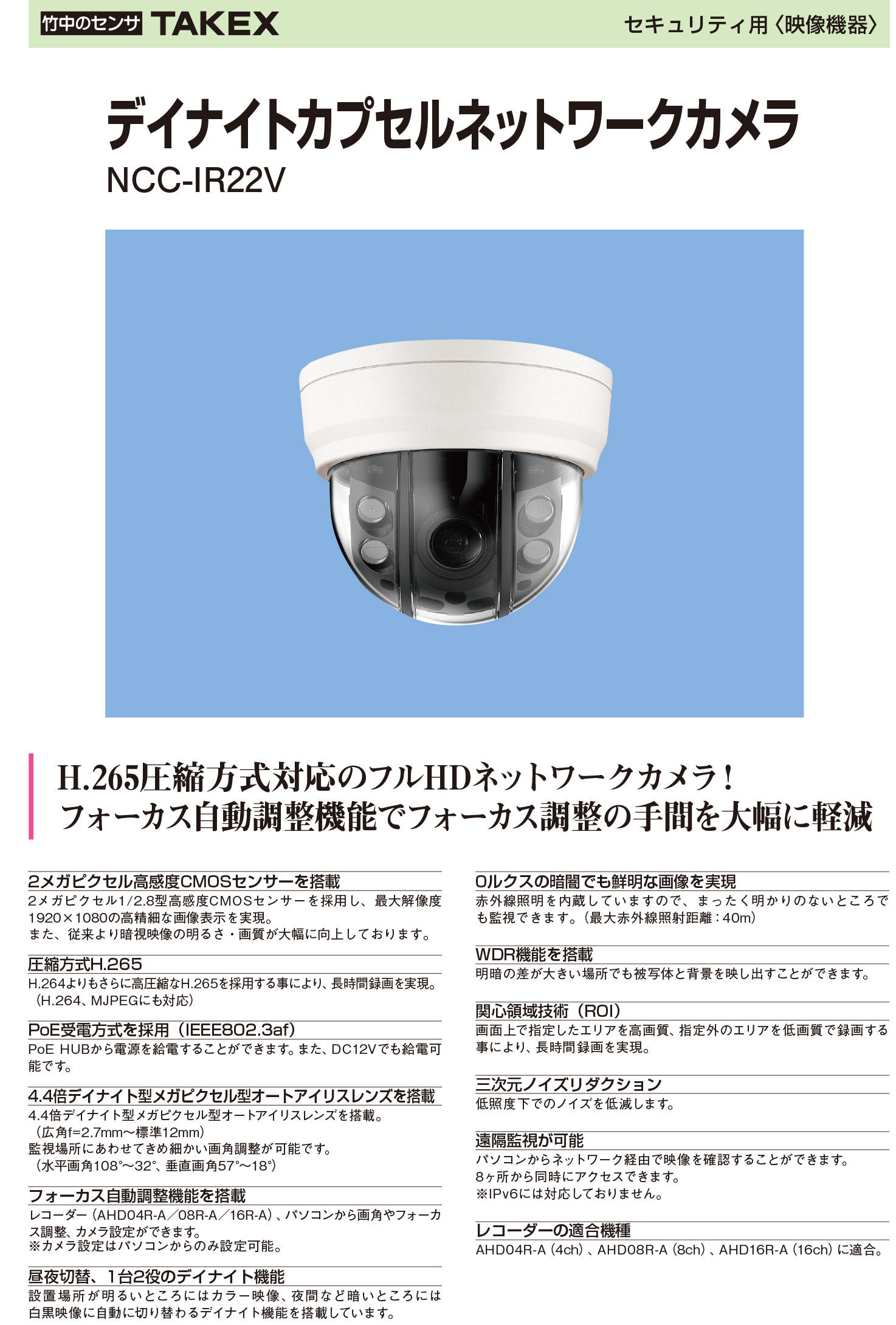

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィス・商業施設内の防犯監視
ネットワークレコーダー（NVR）連携システム
照明が少ない夜間の屋内駐車場や倉庫
施工後に遠隔から画角調整を行いたい現場

導入前に確認したいポイント

屋内専用モデルです。屋外設置には非対応です。
IPv6環境には対応しておりません。
PoE給電を使用する場合はIEEE802.3af対応ハブが必要です。
初期IPアドレス「192.168.0.200」が既存ネットワークと重複しないか。

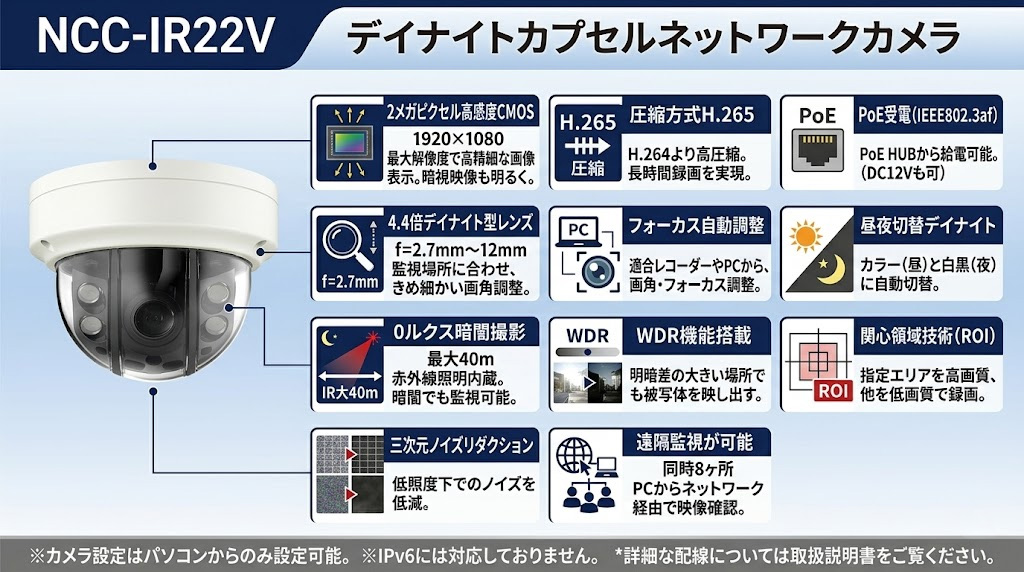

特長

2メガピクセル SONY STARVIS 高感度センサー搭載

1/2.8型の高感度CMOSセンサーを採用し、1920×1080のフルHD解像度を実現。裏面照射型構造のSTARVIS技術により、従来のカメラでは真っ暗に見えるような低照度環境でも、ノイズを抑えた鮮明なカラー映像を捉えることができます。

電動ズーム＆オートフォーカスによる圧倒的な施工性

4.4倍（2.7mm〜12mm）の電動変倍レンズを搭載。カメラ設置後にパソコンや適合レコーダーから遠隔でズームおよびフォーカスの微調整が可能です。高所での調整作業が不要になるため、施工時間と人件費を大幅に削減できます。

最大40mの強力な赤外線照明機能

照度センサーが暗闇を検知すると自動的に白黒モードに切り替わり、内蔵の赤外線LEDを点灯。0ルクスの完全な暗闇であっても、最大40m先まで鮮明に映し出します。スマートIR機能により、被写体が近づいた際の白飛び（ハレーション）も抑制します。

PoE受電（IEEE802.3af）への対応

LANケーブル1本で映像伝送と電源供給を同時に行うPoE受電に対応。コンセント工事が不要になるため、天井や壁面への自由な設置が可能です。また、既存のACアダプタ（DC12V）による電源供給にも対応する2ウェイ電源方式です。

ワイドダイナミックレンジ（WDR）機能

窓際のエントランスや逆光になる設置場所でも、明るい部分と暗い部分を同時に補正し、被写体の黒つぶれや背景の白飛びを防ぎます。常に視認性の高い安定した映像を提供します。

ROI（関心領域）技術による帯域最適化

画面内の特定の重要エリア（レジ周辺や出入口など）を高画質で記録し、それ以外のエリアの画質を落として伝送するROI機能を搭載。録画データの容量を賢く節約しながら、重要なポイントの証拠能力を維持します。

3Dノイズリダクション（3DNR）

低照度下での撮影時に発生しやすい時間軸・空間軸のノイズを高度なアルゴリズムで除去。映像のざらつきを抑え、動体検知の誤作動防止やビットレートの低減に貢献します。

    選定時に評価したい強み
    保守の容易性： リモートでのフォーカス調整が可能なため、設置後のボケ修正も現地訪問なしで対応可能。
録画コスト： H.265とROI技術の組み合わせにより、同画質でも保存期間を最大2倍程度まで延長可能。
信頼のSONYセンサー： 低照度下での発色が良く、夜間の人物特定において高い証拠能力を発揮。
柔軟なシステム連携： ONVIF対応により、他社製NVRやVMSとの親和性が高い。



施工・設置ガイド

NCC-IR22Vは、3軸可動構造のカメラヘッドを採用しており、天井設置だけでなく壁面設置にも対応します。物理的な画角調整に加え、ソフトウェア上での反転機能（ミラー・Vフリップ）により柔軟なレイアウトが可能です。

確認項目	この製品での考え方
配線距離	Cat5e/Cat6 LANケーブルを使用し、PoEハブから最大100m以内を厳守してください。
IP設定	初期IPは 192.168.0.200 です。PCソフトウェア「IP Scan Util」を用いて事前に個別設定を推奨します。
録画ビットレート	1080p/5fps設定時で約800kbpsが初期推奨値です。ネットワーク帯域に合わせて調整可能です。
レコーダー連携	竹中エンジニアリング製 AHD04R-A / NVR32R-A などの適合機種でフル制御が可能です。

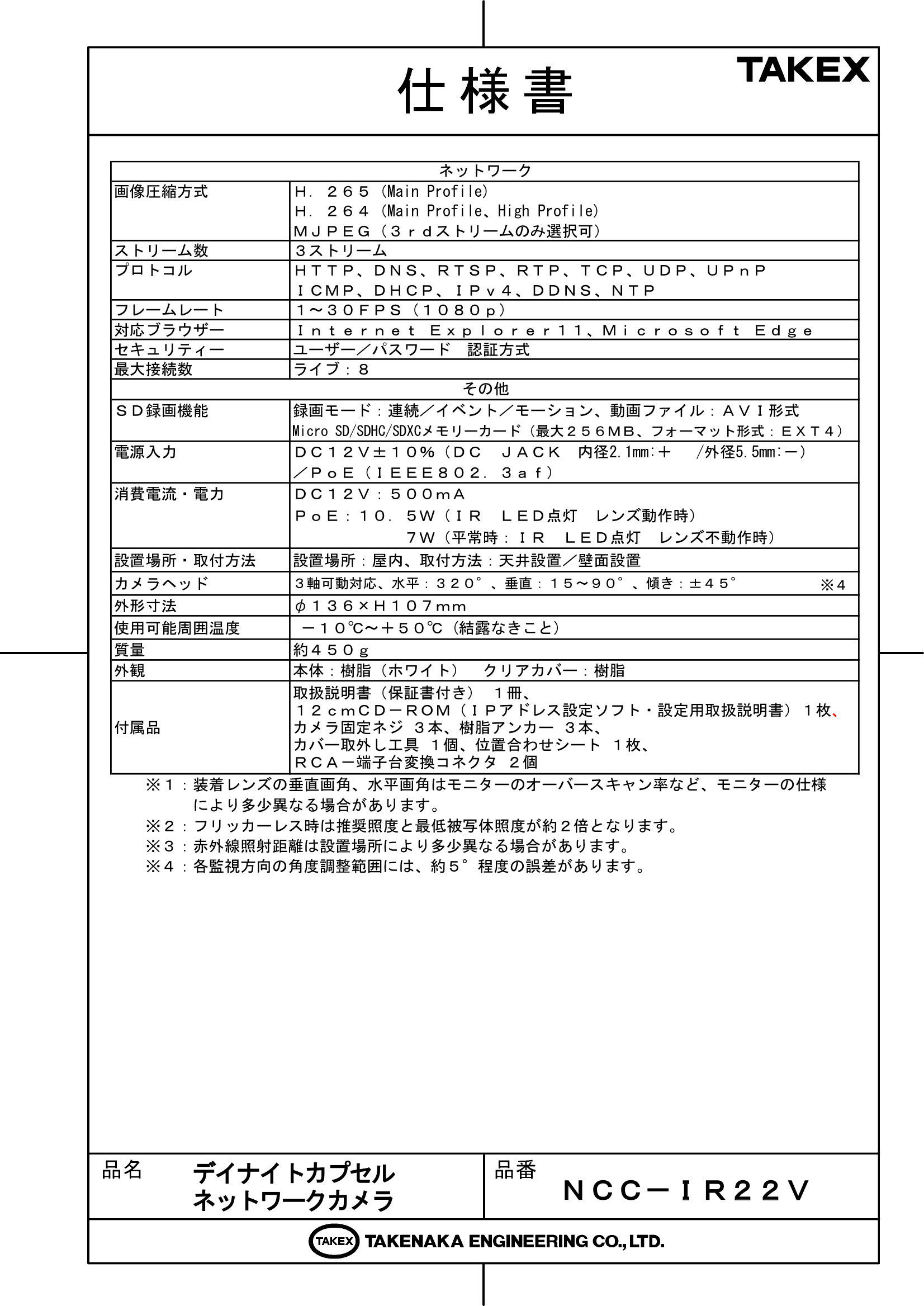

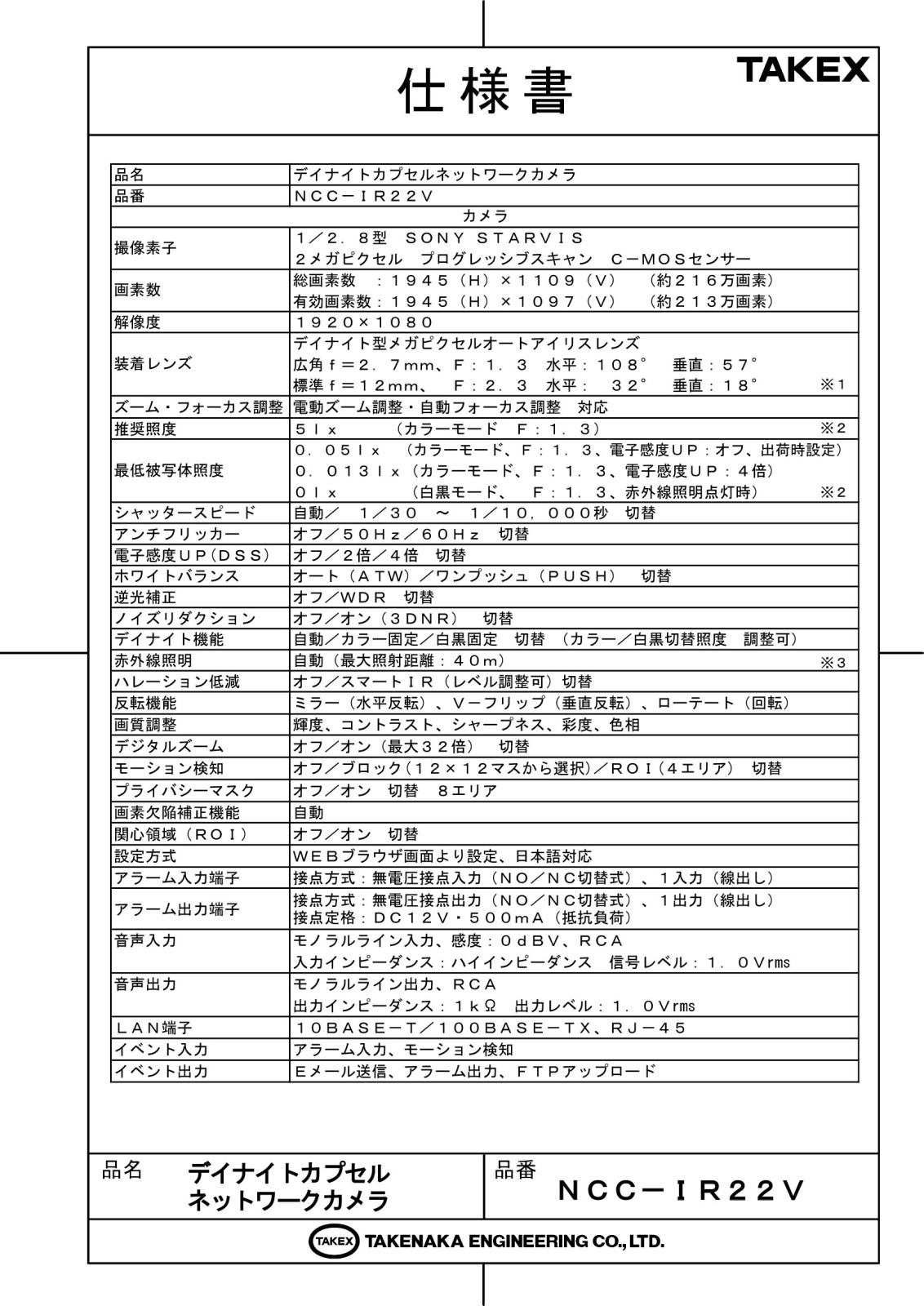

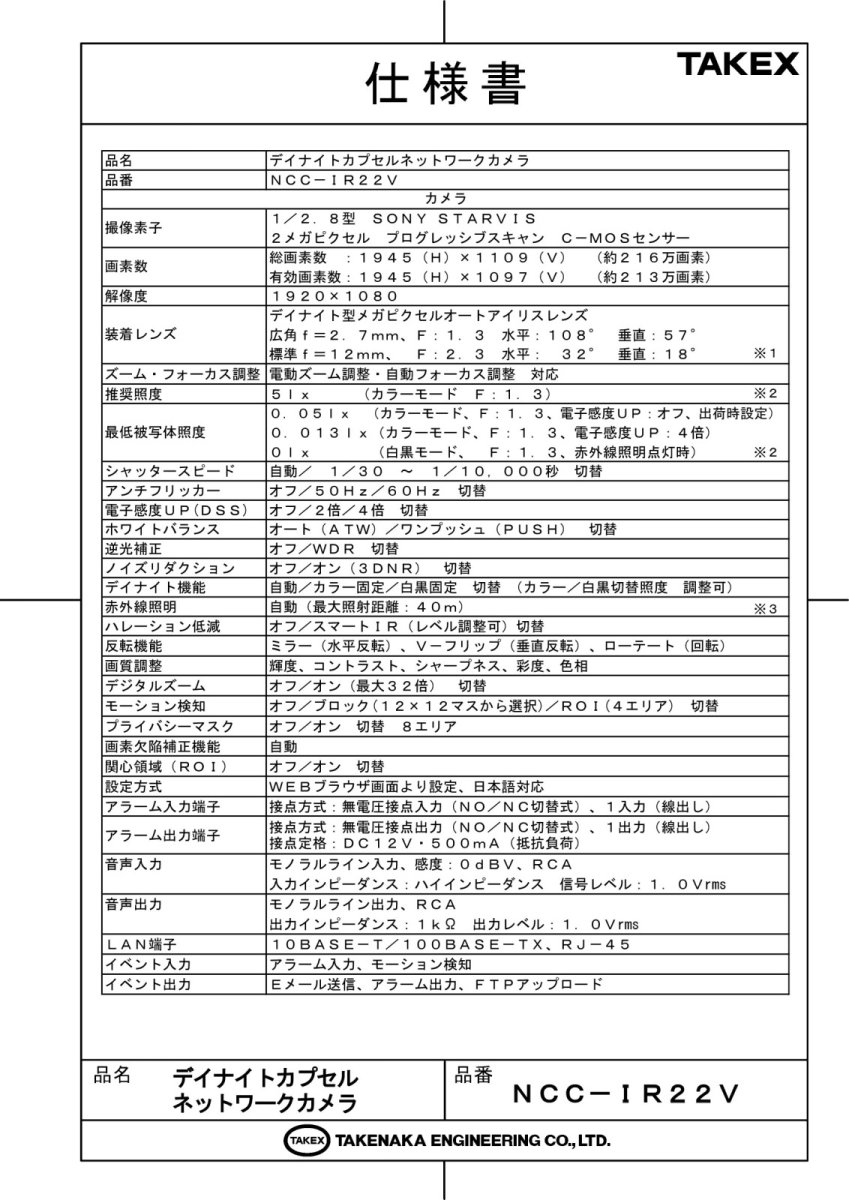

製品仕様

項目	内容
品名	デイナイトカプセルネットワークカメラ
品番	NCC－IR22V
撮像素子	1／2.8型 SONY STARVIS 2メガピクセルプログレッシブスキャン C-MOSセンサー
有効画素数	1945 (H) × 1097 (V) （約213万画素）
解像度	1920 × 1080
装着レンズ	デイナイト型メガピクセルオートアイリスレンズ広角 f＝2.7mm（水平108° 垂直57°）〜標準 f＝12mm（水平32° 垂直18°）
ズーム・フォーカス	電動ズーム調整・自動フォーカス調整対応
最低被写体照度	0.05 lx （カラー）、0 lx （白黒・赤外線点灯時）
シャッタースピード	自動／ 1/30 〜 1/10,000秒切替
電子感度UP (DSS)	オフ／2倍／4倍切替
逆光補正	オフ／WDR 切替
赤外線照明	高輝度LED、自動（最大照射距離：40m）
モーション検知	オフ／ブロック (12×12マス) ／ROI (4エリア) 切替
画像圧縮方式	H.265 / H.264 / MJPEG
フレームレート	1 〜 30FPS (1080p)
音声入出力	入力：モノラルライン入力(RCA)、出力：モノラルライン出力(RCA)
アラーム入出力	1入力 / 1出力 (無電圧接点)
SD録画機能	Micro SD/SDHC/SDXC対応 (最大256GB)
電源入力	DC12V±10% ／ PoE (IEEE802.3af)
消費電力	DC12V：500mA ／ PoE：10.5W (最大)
使用環境温度	－10℃ 〜 +50℃ (結露なきこと)
外形寸法・質量	φ136 × H107 mm ／約450 g

FAQ

Q：初期設定のIPアドレスとログイン情報を教えてください。 A：初期IPアドレスは「192.168.0.200」、ユーザー名は「admin」、パスワードは「1234」に設定されています。設置前に変更することを推奨します。

Q：PoEハブを持っていない場合、どうやって電源を供給しますか？ A：DC12V給電に対応しています。DCジャック（内径2.1mm/外径5.5mm）に適合する別売のACアダプタをご使用ください。

Q：ズームやピントの調整はカメラ本体を触って行いますか？ A：いいえ、本機は電動レンズを搭載しているため、ネットワーク経由でブラウザ画面やレコーダーの設定画面から調整を行います。

Q：赤外線LEDは夜間に赤く光りますか？ A：はい、ナイトモード動作中は赤外線LEDがかすかに赤く点灯します。これにより威嚇効果も期待できます。

Q：録画機なしで、カメラ単体での録画は可能ですか？ A：はい、本体にMicro SDカードスロットを搭載しており、最大256GBまでのカードに直接録画することが可能です。

Q：屋外の軒下に設置しても大丈夫ですか？ A：本製品は屋内専用です。防水・防塵仕様ではないため、屋外や湿気の多い場所への設置は避けてください。

Q：ONVIFに対応していますか？ A：はい、ONVIFプロトコルに対応しており、他社製のONVIF対応レコーダーとも接続可能です。

Q：スマートフォンからリアルタイム映像を見ることはできますか？ A：適合するネットワークビデオレコーダー（NVR）を介して、専用アプリから遠隔監視が可能です。

Q：パスワードを忘れた場合、リセットできますか？ A：本体内部のリセットボタンを通電状態で10秒以上長押しすることで、工場出荷状態（IP: 192.168.0.200 / Pass: 1234）に戻すことができます。

Q：マイクは内蔵されていますか？ A：マイクは内蔵されていませんが、背面のRCA入力端子に市販のマイクを接続することで音声の集音が可能です。
