TAKEX（竹中エンジニアリング）ハイブリッドレコーダー AHD/アナログ/IP対応 4チャンネル遠隔監視対応

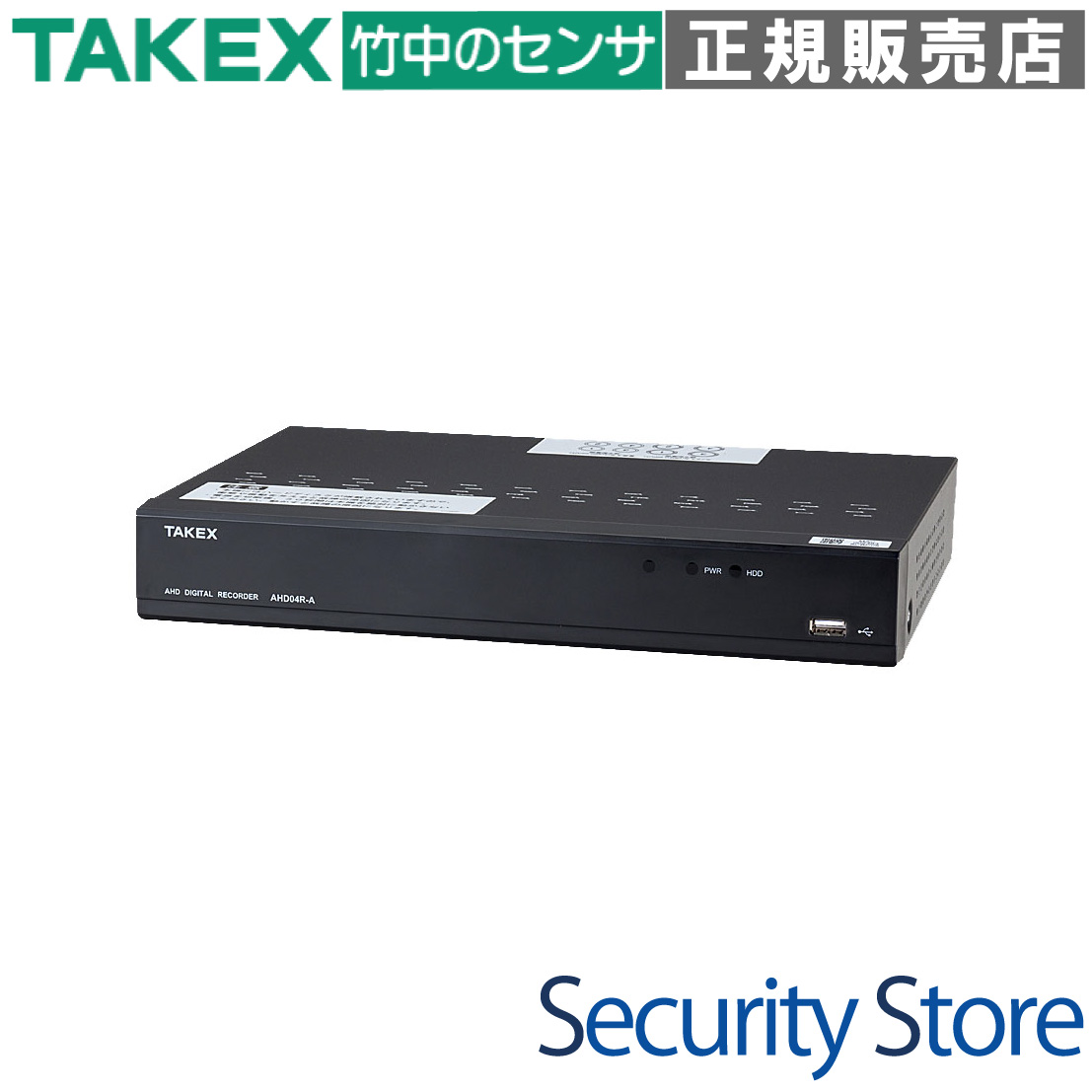

AHD04R-A 4CH AHD ハイブリッドデジタルレコーダー (V・S・Tシリーズ)

AHD、アナログ、そしてIPカメラの同時入力を可能にするトリプルハイブリッド機能を搭載した、プロフェッショナル仕様の4CHデジタルレコーダーです。高効率なH.265圧縮方式と2TBの大容量HDDにより、高画質な映像を長時間記録。既存の同軸配線を活用したリプレイスから最新のIP監視まで、柔軟なシステム構築を実現します。

型番： AHD04R-A
製品カテゴリ： AHDデジタルレコーダー（ハイブリッド型）
最大入力数： 4チャンネル（AHD/アナログ/IPの混在可能）
標準搭載HDD： 2TB（SATA）
圧縮方式： H.265 / H.264
主な特長： 4K HDMI出力対応、P2P遠隔監視、UTC制御機能、自己診断機能

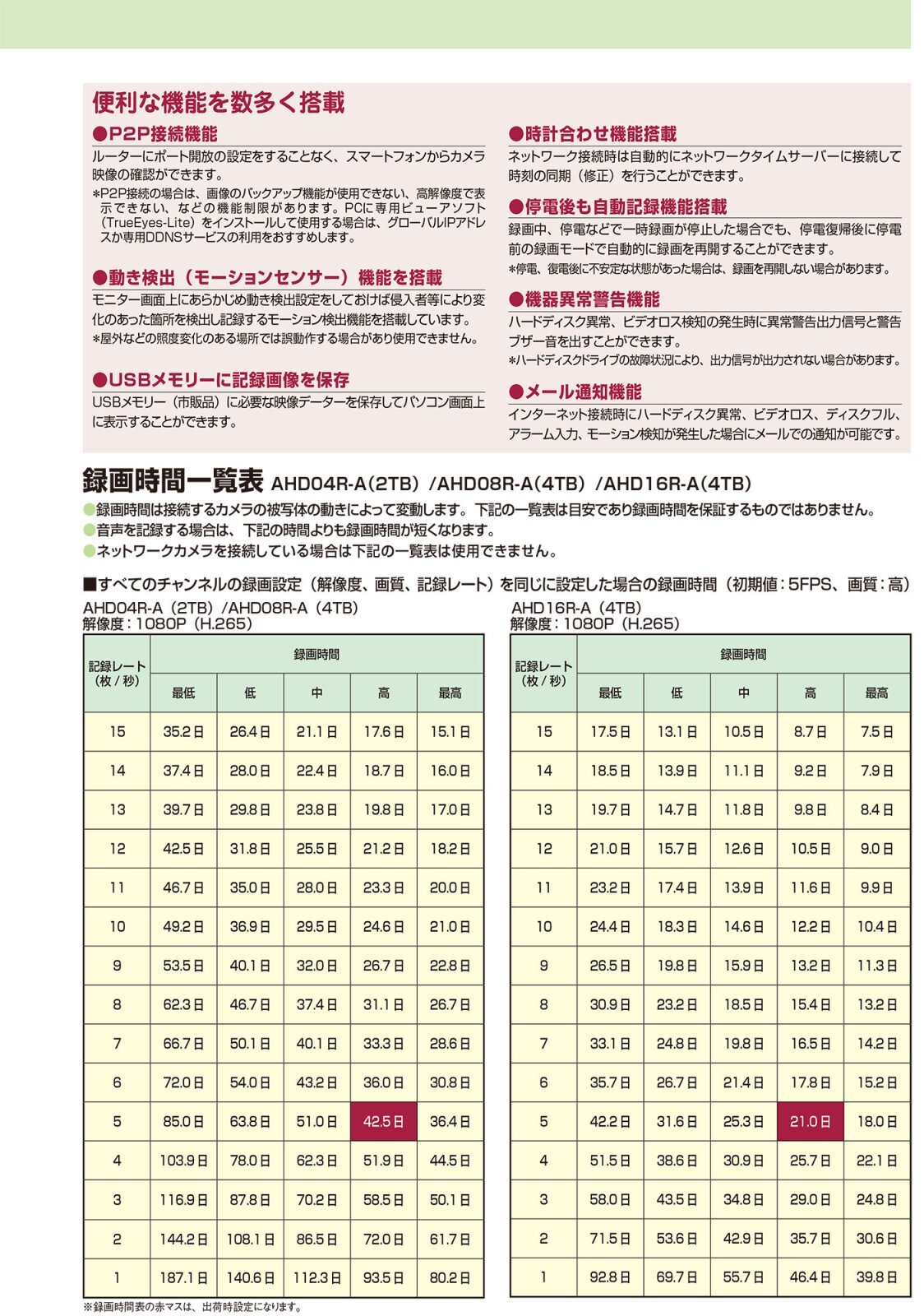

資料ダウンロード

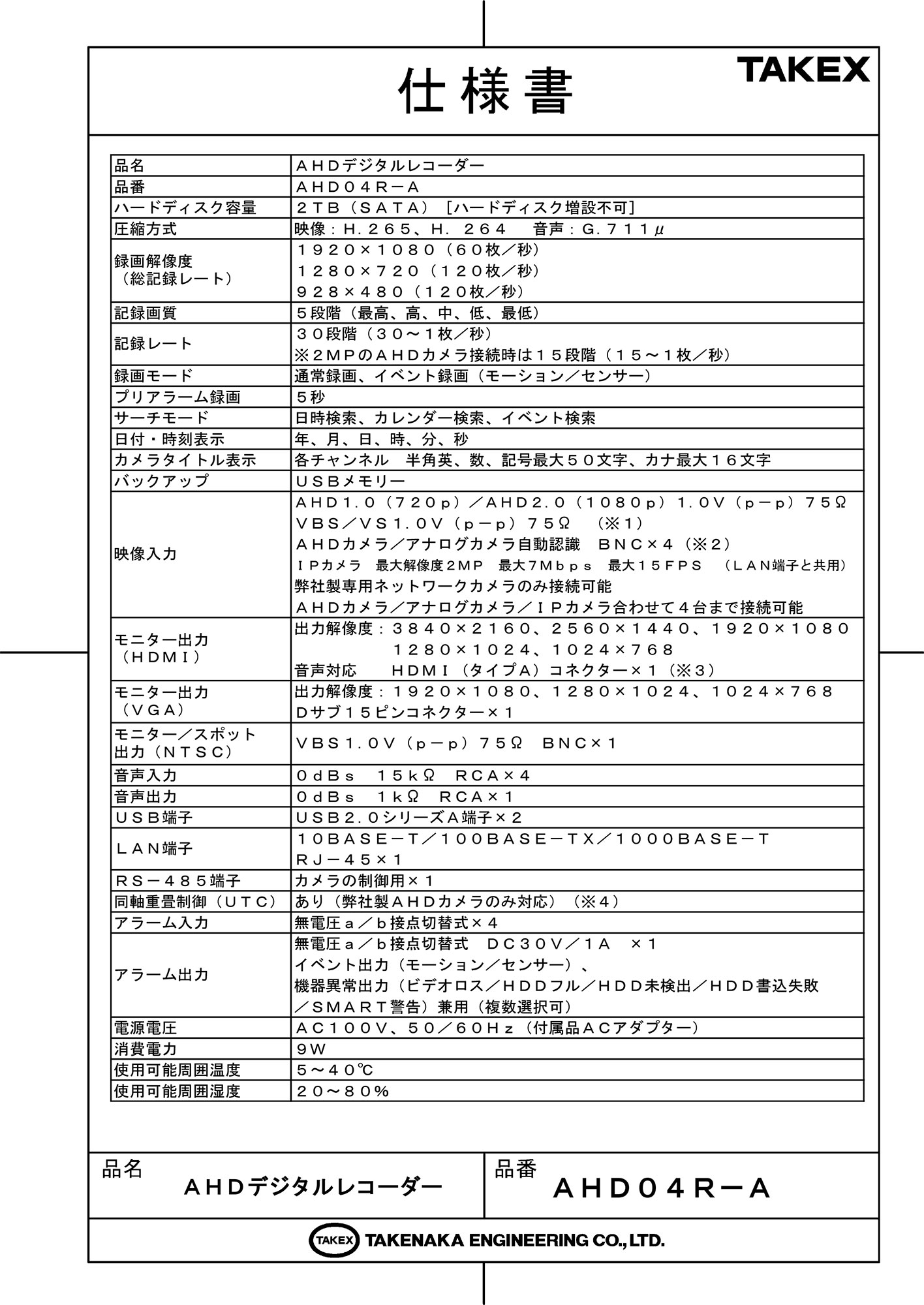

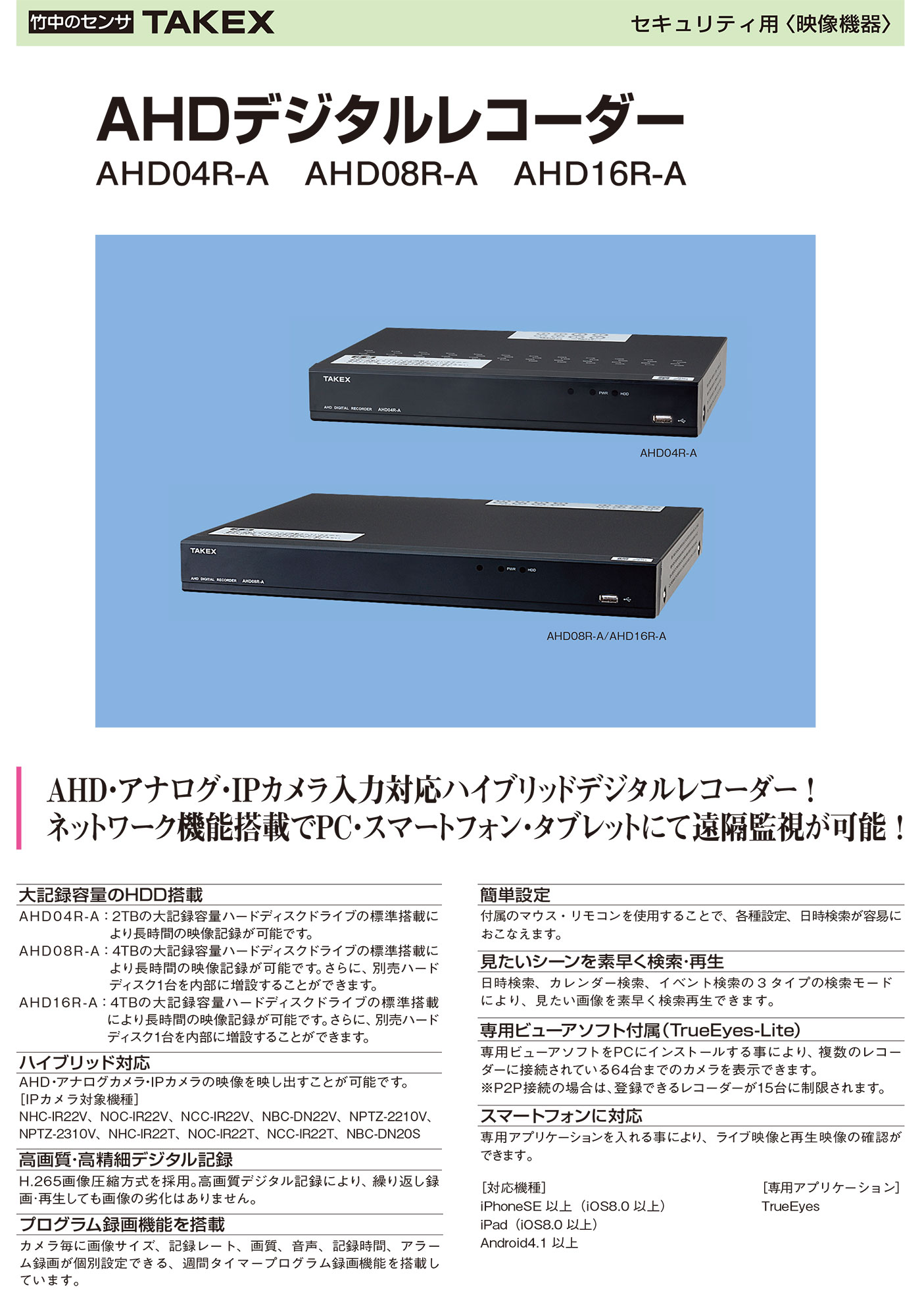

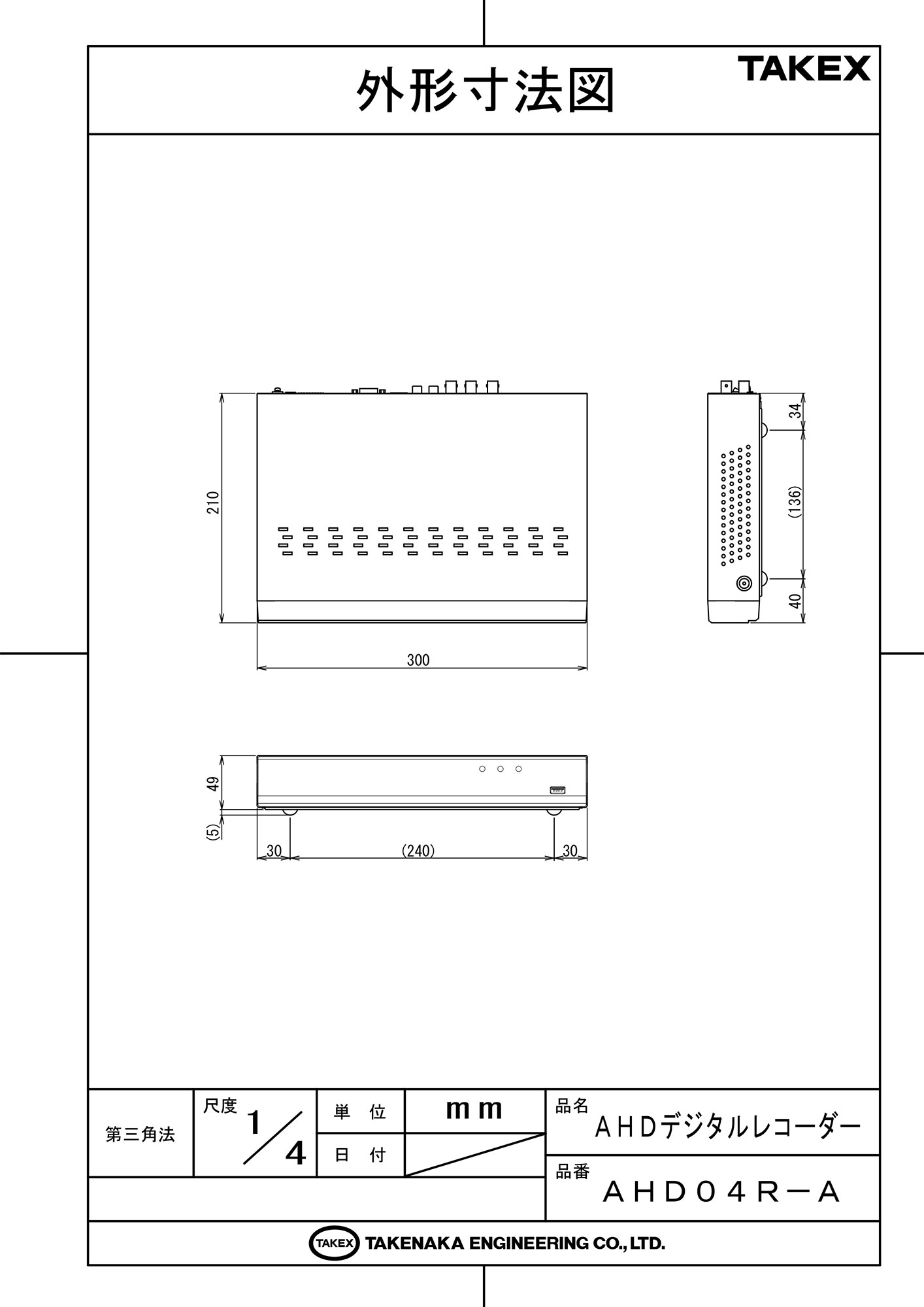

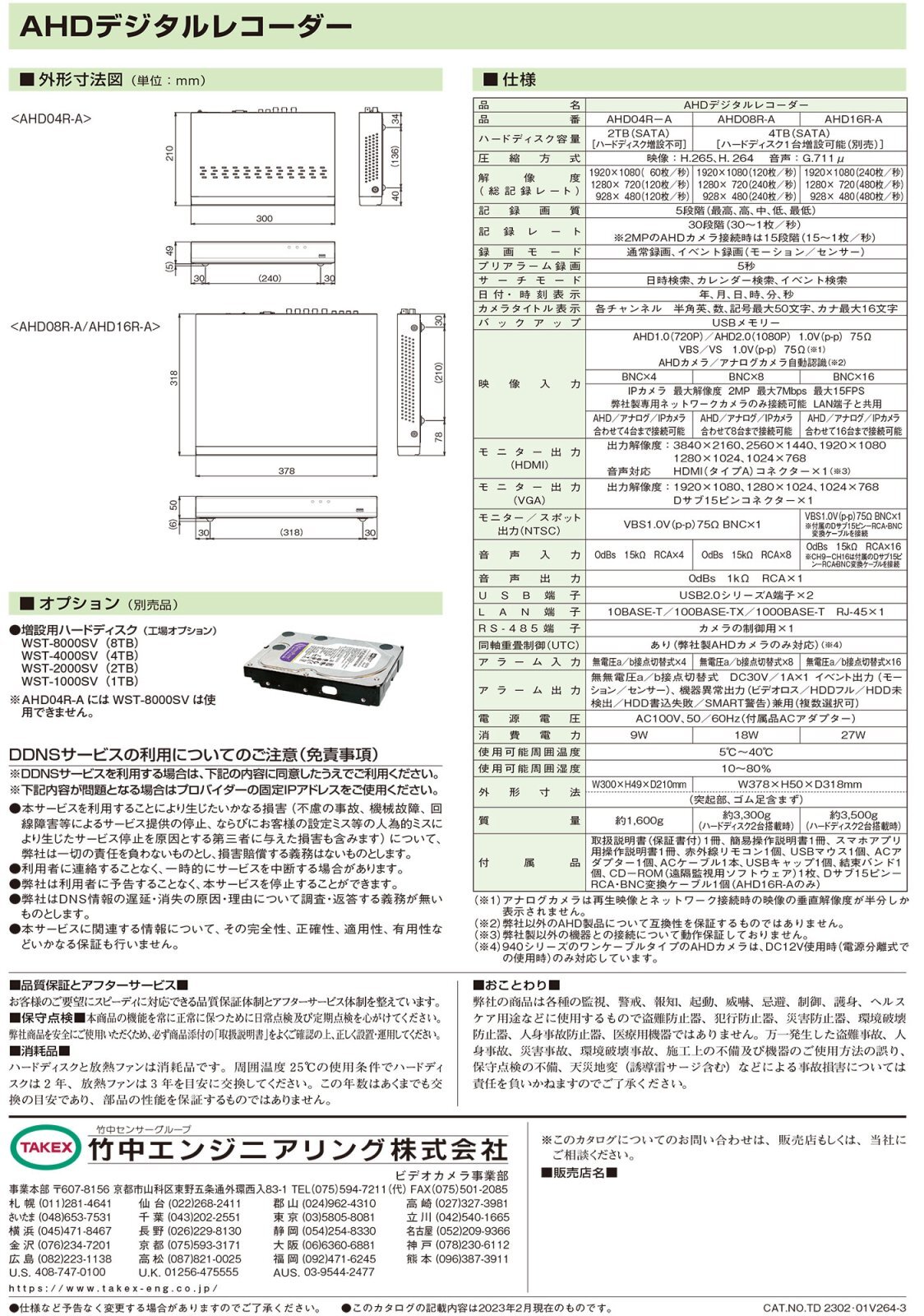

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

既存のアナログカメラ配線を活用した高画質化改修
店舗、事務所、小規模拠点の集中監視
IPカメラとアナログ/AHDカメラの混在運用
スマホやPCからの常時遠隔モニタリング

導入前に確認したいポイント

横置き専用設計のため、縦置き設置はできません
2MP（1080P）カメラ接続時は最大15fpsに制限されます
他社製AHDカメラとの接続は動作保証対象外です
設置時は左右に5cm以上の通風スペースが必要です

特長

2TBの大記録容量HDDを標準搭載

2TBの大容量ハードディスクを標準装備しており、高精細な映像を長期間にわたって保存可能です。上書き録画設定により、容量がいっぱいになった後も最新の映像を残し続けることができます。

AHD・アナログ・IPカメラのハイブリッド入力

AHD 1.0/2.0、従来のアナログ、さらに専用IPカメラの入力を自動認識。既存の資産を活かしつつ、特定の箇所だけを高画質なネットワークカメラに置き換えるといった段階的なシステム更新が容易です。

次世代圧縮規格「H.265」による高効率録画

従来のH.264と比較して圧倒的な圧縮効率を誇るH.265方式を採用。画質を損なうことなくデータ容量を大幅に削減し、ネットワーク伝送時の帯域負荷も軽減します。繰り返し録画・再生を行っても画質劣化がありません。

UTC（同軸重畳制御）テクノロジーによる省配線施工

映像用の同軸ケーブルを通じて、レコーダー側からカメラのOSDメニュー設定やPTZ操作が可能です（TAKEX製AHDカメラのみ対応）。別途制御線を敷設する必要がなく、施工工数とコストの削減に大きく寄与します。

週間タイマープログラム録画機能

カメラごとに画像サイズ、記録レート、画質、音声、アラーム録画などの詳細設定を曜日・時間帯別にスケジュール可能。運用現場に合わせた最適な録画プランを構築できます。

3タイプの強力な検索モード

日時検索、カレンダー検索、イベント検索（モーションやセンサー感知）の3種類を搭載。膨大な録画データの中から、見たいシーンを迷うことなく素早く特定し、再生することが可能です。

P2P / DDNS による容易な遠隔アクセス

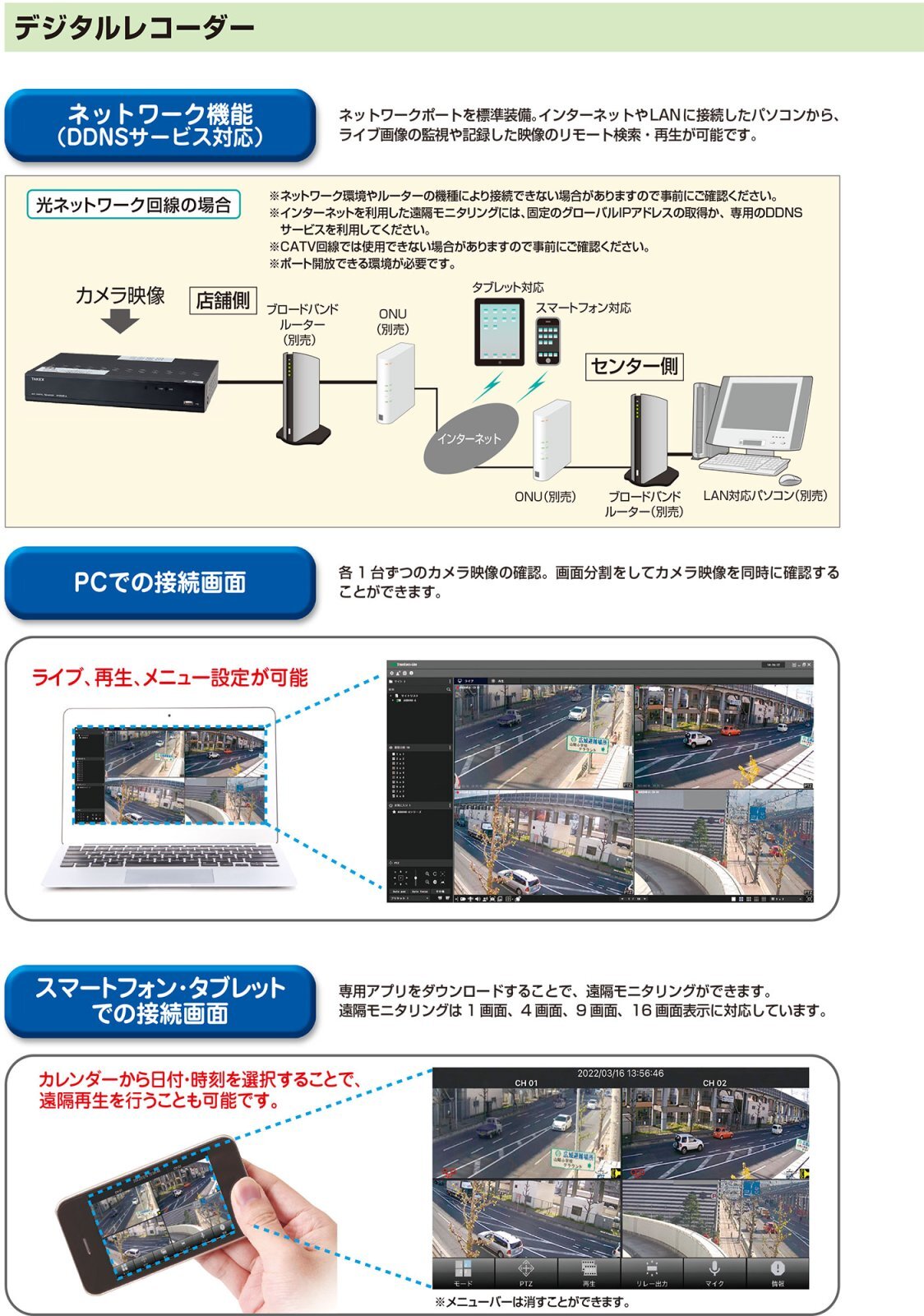

固定IPアドレスが不要なP2P接続や無償のDDNS機能を搭載。ルーターの設定変更が困難な環境でも、PCやスマートフォン、タブレットから手軽にリアルタイム監視や録画再生が行えます。

自己診断機能（Watchdog）とS.M.A.R.T.解析

システムの動作異常を検知した際の自動復旧機能に加え、HDDの寿命や健康状態を監視するS.M.A.R.T.解析機能を搭載。故障のリスクを事前にアラート通知することで、録画漏れを未然に防ぎます。

最大4K（UHD）解像度のHDMI出力対応

モニター出力はHDMIとVGAの2系統を備え、HDMI接続時は最大3840×2160の4K出力が可能です。高画質なカメラ映像を劣化させることなく、大画面モニターで詳細まで確認できます。

専用ビューアソフト「TrueEyes-Lite」付属

PCから複数のレコーダー（最大64台のカメラ）を一括管理できる専用ソフトが付属。拠点をまたいだ大規模な監視システムも、シンプルなインターフェースで効率的に運用できます。

    選定時に評価したい強み
    柔軟なシステム統合： AHD/アナログ/IPの自動認識により、新旧カメラの混在が容易。
最新の圧縮技術： H.265採用により、ストレージコストとネットワーク負荷を最小化。
高度な保守性能： HDDの温度管理やS.M.A.R.T解析により、ビジネス継続性を担保。
4K出力対応： 最新の4Kモニターに対応し、高精細な映像確認をサポート。



施工・設置ガイド

本機を安定して運用いただくため、以下の設置基準を遵守してください。特にHDDは精密部品であるため、温度と振動への対策が重要です。

確認項目	この製品での考え方
設置姿勢	横置き専用です。縦置きや壁面への直接固定は故障の原因となるため厳禁です。
放熱クリアランス	左右の通風孔を塞がないよう、それぞれ5cm以上の隙間を確保してください。
動作周囲温度	5℃〜40℃の範囲内で使用し、HDD温度が常に60℃未満になるよう調整してください。
電源投入順序	必ずカメラとモニターの電源を先に入れ、映像が安定してからレコーダーを起動してください。
移動時の注意	電源OFF後、HDDの回転が完全に止まるまで（約30秒間）は本体を動かさないでください。

配線・端子仕様

端子名	仕様・機能
SENSOR IN (1-4)	無電圧a接点(NO)/b接点(NC)切替式。外部センサーとの連動録画に使用。
ALARM OUT	無電圧a/b接点切替式（DC30V/1A以下）。異常検知時の外部報知に使用。
RS-485	PTZカメラ制御用。ツイストペアケーブルによるデイジーチェーン接続を推奨。
HDMI / VGA	HDMIは最大4K対応。VGAはフルHD対応。音声はHDMIより出力可能。
AUDIO IN / OUT	RCA端子。4入力/1出力。マイクを接続して音声記録・再生が可能。

製品仕様

項目	内容
品名	AHDデジタルレコーダー
品番	AHD04R-A
ハードディスク容量	2TB（SATA）［ハードディスク増設不可］
圧縮方式	映像：H.265、H.264 / 音声：G.711μ
録画解像度（総記録レート）	1920×1080（60枚／秒） 1280×720（120枚／秒） 928×480（120枚／秒）
記録画質	5段階（最高、高、中、低、最低）
記録レート	30段階（30〜1枚／秒）※2MP AHD接続時は15段階（15〜1枚／秒）
録画モード	通常録画、イベント録画（モーション／センサー）※IPカメラはイベント不可
プリアラーム録画	5秒
サーチモード	日時検索、カレンダー検索、イベント検索
映像入力	BNC×4（AHD1.0/2.0/アナログ自動認識） IPカメラ：最大解像度2MP/15FPS（専用カメラのみ）全方式合わせて最大4台まで接続可能
モニター出力（HDMI）	3840×2160, 2560×1440, 1920×1080, 1280×1024, 1024×768
モニター出力（VGA）	1920×1080, 1280×1024, 1024×768
モニター／スポット出力	VBS 1.0V（p-p） 75Ω BNC×1
音声入力／出力	入力：RCA×4 / 出力：RCA×1
USB端子	USB2.0シリーズA端子×2（前面）
LAN端子	10BASE-T／100BASE-TX RJ-45×1
アラーム入力／出力	入力：4系統 / 出力：1系統（DC30V/1A）
電源電圧／消費電力	AC100V 50/60Hz（ACアダプター付属） / 9W
使用環境条件	温度：5〜40℃ / 湿度：20〜80％（結露なきこと）
外形寸法／質量	W300×H49×D210mm（突起部含まず） / 約1,600g

FAQ

Q：カメラは何台まで接続できますか？ A：AHDカメラ、アナログカメラ、IPカメラを合わせて最大4台まで接続可能です。

Q：他社製のAHDカメラは接続できますか？ A：弊社以外のAHD製品については、接続や動作の互換性を保証しておりません。TAKEX製のAHDカメラをご使用ください。

Q：スマートフォンでの遠隔監視は可能ですか？ A：はい。専用アプリを使用することで、スマートフォンやタブレットからリアルタイム映像の確認や録画再生が可能です。

Q：HDDの増設はできますか？ A：本機はHDDの増設には対応しておりません。標準搭載の2TBでの運用となります。

Q：縦置きで設置しても問題ありませんか？ A：いいえ、本機は横置き専用設計です。縦置きでの設置は放熱不良やHDDの故障を招くため、必ず水平な場所に設置してください。

Q：UTC制御とは何ですか？ A：映像用の同軸ケーブルを利用して、カメラの設定メニューをレコーダー側から操作できる機能です。対応するTAKEX製AHDカメラで利用可能です。

Q：パスワードを忘れましたが、初期パスワードは何ですか？ A：工場出荷時はパスワードが設定されていません。初回起動時にパスワード設定画面が表示されます。

Q：固定IPアドレスを契約していない環境でも遠隔監視できますか？ A：はい。P2P接続機能を使用すれば、固定IPアドレスなしでも簡単に遠隔監視を構築できます。

Q：録画映像のバックアップ方法は？ A：前面のUSB端子にUSBメモリを接続し、必要な時間帯を指定してAVI形式やRMS形式でバックアップが可能です。

Q：HDDの交換時期の目安を教えてください。 A：24時間稼働の過酷な環境を考慮し、約2年程度での予防交換を推奨しています。
