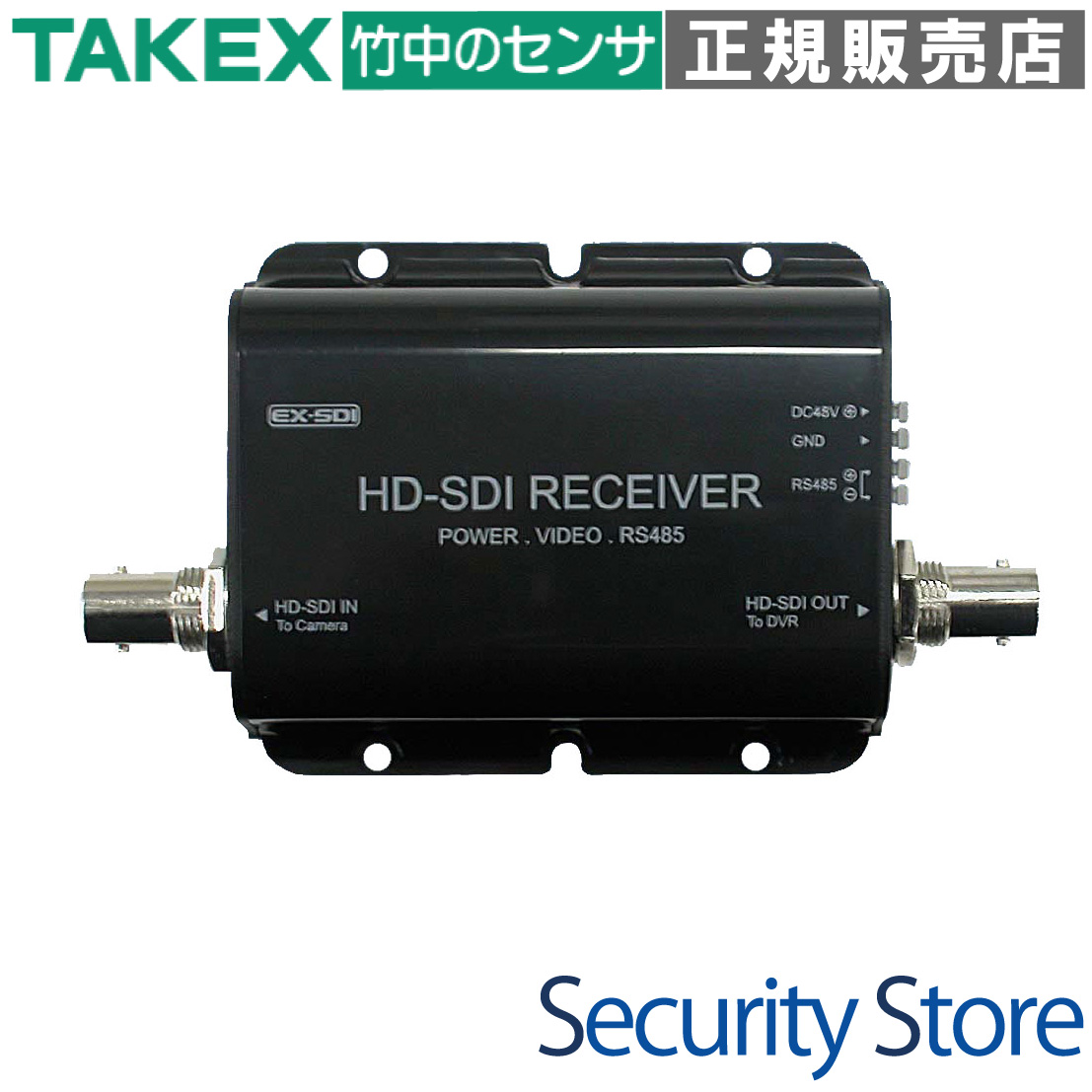

竹中エンジニアリング（TAKEX） HD-SDI 電源重畳ユニットワンケーブル専用

VH-VP300 【在庫限り】HD-SDIワンケーブル専用1CHカメラ電源

同軸ケーブル1本で「電源」「映像」「制御」を同時に伝送する、HD-SDIワンケーブルカメラ専用の1ch電源ユニットです。5C-FB同軸ケーブルを使用することで、カメラまでの配線を最大400mまで延長可能。電源確保が困難な屋外や遠隔地、高所ポール設置の施工を劇的に簡略化します。

型番： VH-VP300
製品名： HD-SDIワンケーブル専用1CHカメラ電源
方式 / カテゴリ： 電源重畳方式（ワンケーブルシステム）
最大伝送距離： 400m（5C-FB同軸ケーブル使用時）
制御通信： RS-485（Pelco-D）対応
入出力： BNC（HD-SDI入出力）

資料ダウンロード

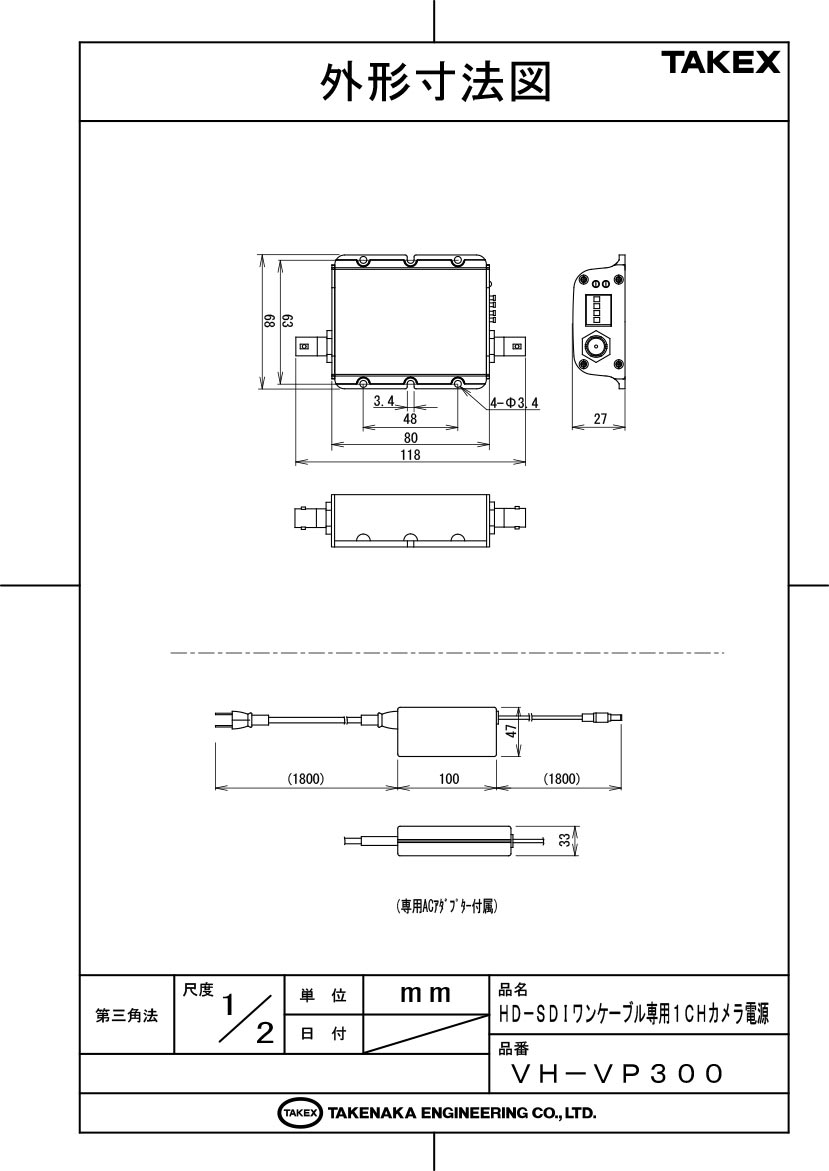

仕様書（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

電源確保が難しい屋外遠隔地への設置
高所ポールや外壁等、配線工数を削減したい現場
既設の同軸ケーブルを活用したHD化リプレース
PTZカメラの遠隔操作が必要な監視システム

導入前に確認したいポイント

カメラが「HD-SDIワンケーブル対応」であること
使用する同軸ケーブルが「5C-FB」規格であること
設置環境が「屋内」であること（屋外は要収納箱）
RS-485制御時はプロトコル等の一致を確認すること

特長

同軸ケーブル1本で3つの信号を重畳伝送

カメラへの電源供給、高精細なHD-SDI映像信号の受信、そしてPTZ制御等に用いるRS-485信号を、同軸ケーブル1本のみで同時に伝送可能です。配線工事の簡略化とコスト削減に大きく貢献します。

最大400mの圧倒的な長距離配線に対応

5C-FB同軸ケーブルを使用することで、カメラから本機（電源側）まで最大400mの長距離伝送をサポート。大規模施設や広大な敷地の監視システムにおいても、中継器なしで安定した運用が可能です。

非圧縮フルHD「HD-SDI」規格準拠

放送業界標準のSMPTE 292M規格に準拠した非圧縮デジタル映像を伝送します。遅延のない滑らかで鮮明な映像をレコーダー（DVR）へ供給でき、高度な証拠能力を維持します。

RS-485双方向通信による遠隔OSD制御

Pelco-Dプロトコルに対応し、映像・電源とともにRS-485制御信号を重畳。現場のカメラまで足を運ぶことなく、監視センター側からカメラの内部設定（OSDメニュー）やPTZ操作が可能です。

設定ミスを排除するプラグアンドプレイ設計

本体にDIPスイッチや調整用ボリュームを一切排除した設計を採用。カメラとケーブルを接続して通電するだけで最適な動作を開始するため、現場での設定ミスを防ぎ、工期短縮を実現します。

状態を即座に把握できるLEDインジケーター

フロントパネルに電源状態（赤）と通信リンク状態（黄）のLEDを搭載。映像が出ない場合でも、信号が本機まで届いているかを視覚的に切り分けられるため、メンテナンス性が極めて高い設計です。

省スペース設置が可能なコンパクト筐体

幅118mm、高さ27mm、質量約80gの超軽量・小型設計。録画機周辺の限られたスペースや、中継ボックス内への収容も容易に行えます。

    選定時に評価したい強み
    施工性の向上： 電源工事をカメラ側に必要としないため、工期とコストを大幅圧縮。
信頼のTAKEX品質： 国内防犯メーカー「竹中エンジニアリング」による堅牢な設計。
遠隔メンテナンス： RS-485重畳により、設置後の画質微調整も手元で完結。
シンプル運用： 複雑な設定が不要で、現場でのトラブルリスクを最小化。



施工・設置ガイド

本機を安定して稼働させるため、以下の施工ルールを遵守してください。特にHD-SDI信号は高周波のため、インピーダンス不整合やノイズ干渉に注意が必要です。

確認項目	この製品での考え方と制限
使用ケーブル	必ず5C-FB同軸ケーブルを使用してください。3C-2V等は使用不可です。
BNCコネクタ	必ず75Ω仕様のコネクタを使用し、アナログ用の50Ω品は排除してください。
配線ルート	AC100V等の電灯線・動力線とは並行配線を避け、離隔距離を確保してください。
屋外設置	屋内専用です。屋外で使用する場合はIP規格準拠の防水収納ケースに収容してください。
接続順序	すべての配線を完了させた後、最後にACアダプターをコンセントに接続してください。

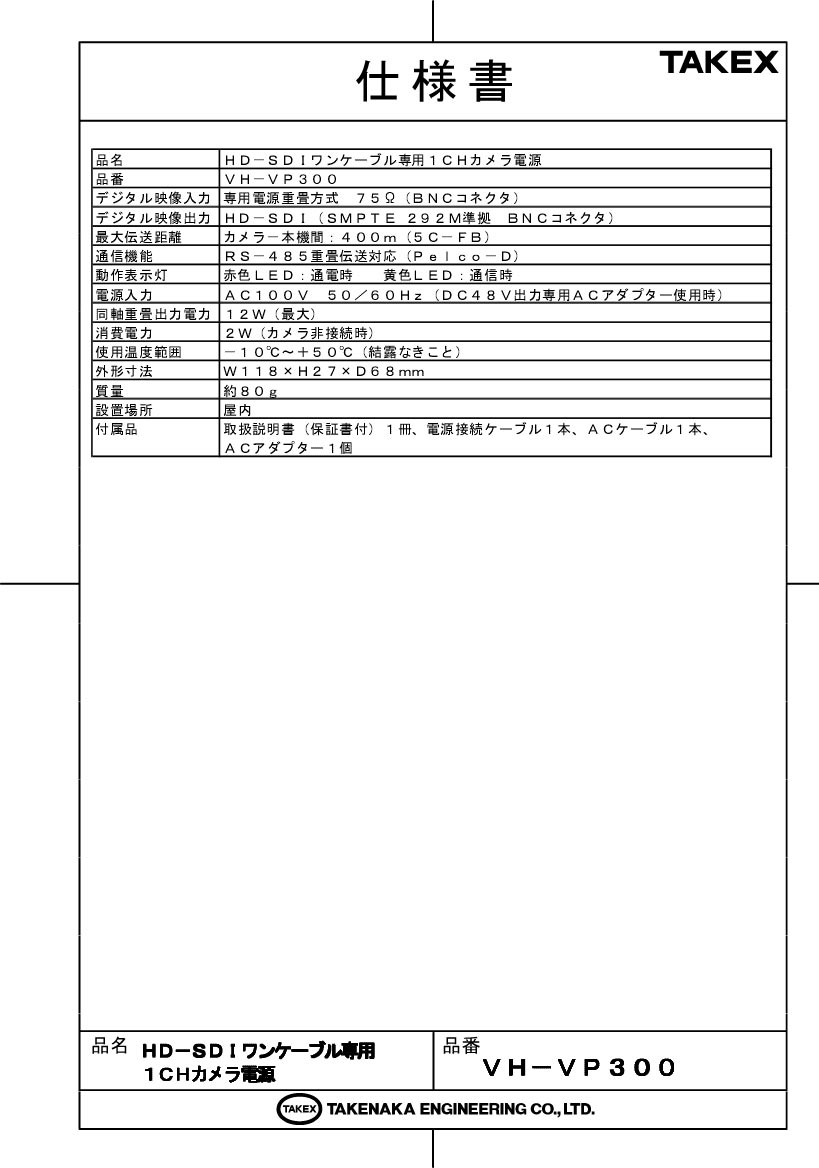

製品仕様

項目	内容
品名	HD-SDIワンケーブル専用1CHカメラ電源
品番	VH-VP300
デジタル映像入力	専用電源重畳方式　75Ω(BNCコネクタ)
デジタル映像出力	HD-SDI (SMPTE 292M準拠　BNCコネクタ)
最大伝送距離	カメラ-本機間 : 400m (5C-FB)
通信機能	RS-485重畳伝送対応 (Pelco-D)
動作表示灯	赤色LED : 通電時　/　黄色LED : 通信時
電源入力	AC100V　50/60Hz (DC48V出力専用ACアダプター使用時)
同軸重畳出力電力	12W (最大)
消費電力	2W (カメラ非接続時)
使用可能周囲温度	-10℃〜+50℃ (結露なきこと)
外形寸法	W118 × H27 × D68mm
質量	約80g
設置場所	屋内
付属品	取扱説明書 (保証書付) 1冊、電源接続ケーブル1本、ACケーブル1本、ACアダプター1個

FAQ

Q：アナログ（CVBS/NTSC）カメラは接続できますか？ A：いいえ、できません。本機はHD-SDIデジタル信号専用の電源重畳ユニットです。

Q：3C-2Vや5C-2Vの同軸ケーブルは使用できますか？ A：推奨されません。HD-SDI信号の減衰が激しいため、必ず5C-FB（またはそれ以上の規格）の同軸ケーブルをご使用ください。

Q：最大配線距離はどれくらいですか？ A：5C-FB同軸ケーブル使用時で、カメラから本機まで最大400mです。

Q：設定用のDIPスイッチが見当たりませんが、設定は不要ですか？ A：はい、本機はプラグアンドプレイ設計のため、現場でのスイッチ調整は一切不要です。

Q：RS-485制御ではどのようなことができますか？ A：Pelco-D対応のカメラであれば、遠隔からのOSDメニュー操作や、パン・チルト・ズームなどのPTZ操作が可能です。

Q：屋外に設置したいのですが可能ですか？ A：本機は屋内専用です。屋外に設置する場合は、必ず防水・防塵性能のある収納盤（ボックス）内に設置してください。

Q：前面の黄色LEDが点灯しません。 A：黄色LEDはカメラとの通信が確立している時に点灯します。ケーブル断線、コネクタ不良、または伝送距離オーバーの可能性があります。

Q：カメラ〜本機間に他社の中継器や分配器を入れられますか？ A：いいえ、電源重畳ライン上には、本方式非対応の機器を絶対に接続しないでください。故障の原因となります。

Q：映像出力からモニターまで何メートル延長できますか？ A：本機のHD-SDI OUTからレコーダー（DVR）までは、5C-FBで最大10m以内を推奨しています。

Q：10m以上離れた場所にレコーダーを置きたい場合は？ A：別売のHD-SDIリピーター（VH-RV300等）を使用することで、出力をさらに延長することが可能です。
