パッシブセンサ送信機 [TX-103(BL)]

Q: 電池は何を使用すれば良いですか？

リチウム電池（U9VL）を推奨しています。アルカリ電池も使用可能ですが、電池寿命が約1年に短縮されます。

Q: ガラス越しに人を検知することはできますか？

いいえ、パッシブインフラレッド方式はガラスを透過しないため、ガラス越しでは動作しません。

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX（竹中エンジニアリング）パッシブセンサーワイヤレス送信機屋外・屋内両用

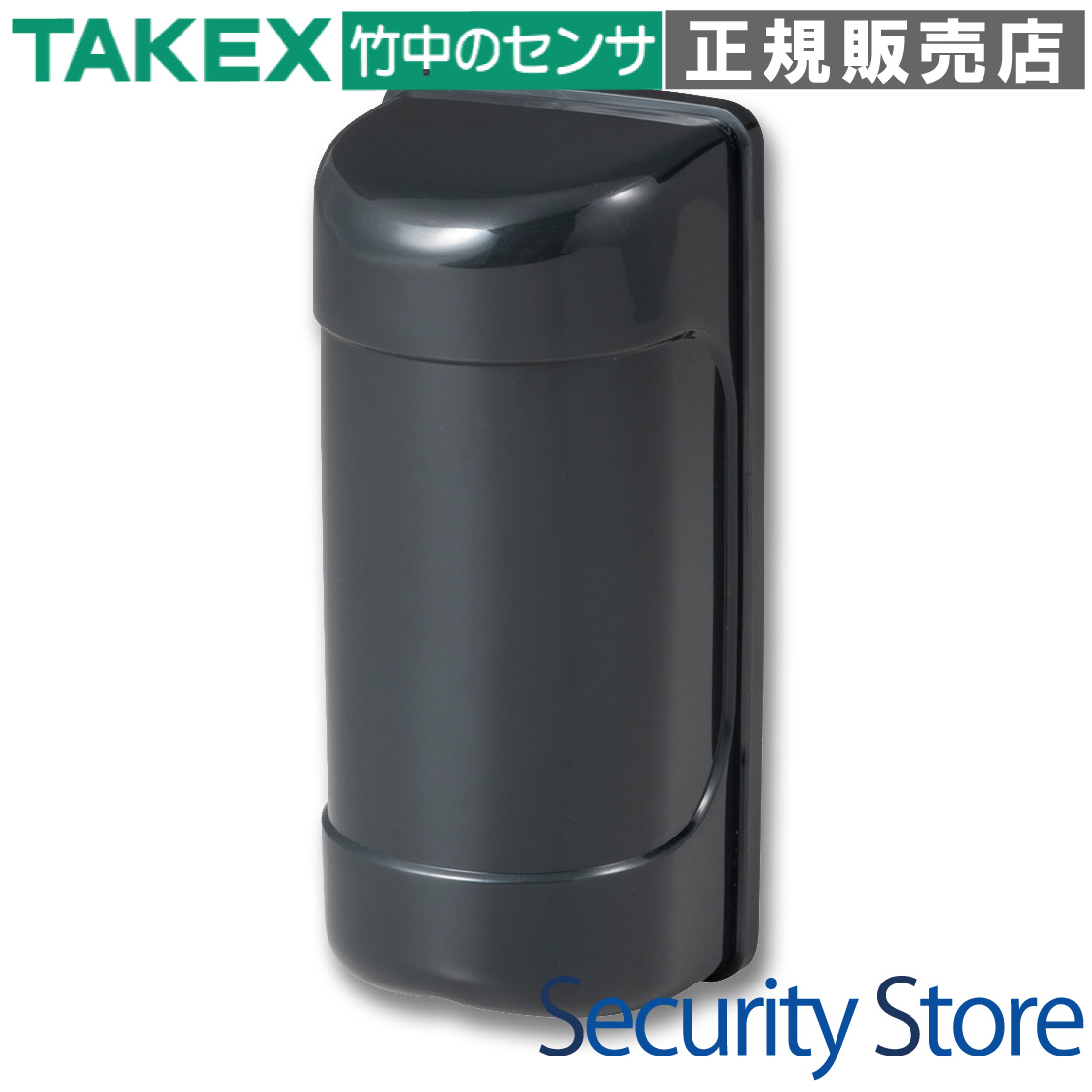

TX-103(BL) パッシブセンサ送信機

配線工事不要で設置可能な、屋外・屋内両用の高精度ワイヤレス人感センサーです。

人体から放射される熱線を検知し、見通し約100mの距離まで警報信号を送信します。4種類の検知エリアを1台でカバーする可変構造と、厳しい屋外環境でも誤報を抑えるフィルター技術を搭載した、法人向けセキュリティシステムのスタンダードモデルです。

型番： TX-103(BL)（ブラック）
検知方式： パッシブインフラレッド（PIR）方式
電源： DC9V（推奨：リチウム電池 U9VL）
通信距離： 約100m（見通し距離）
防滴性能： IP43相当（縦付け設置時）

資料ダウンロード

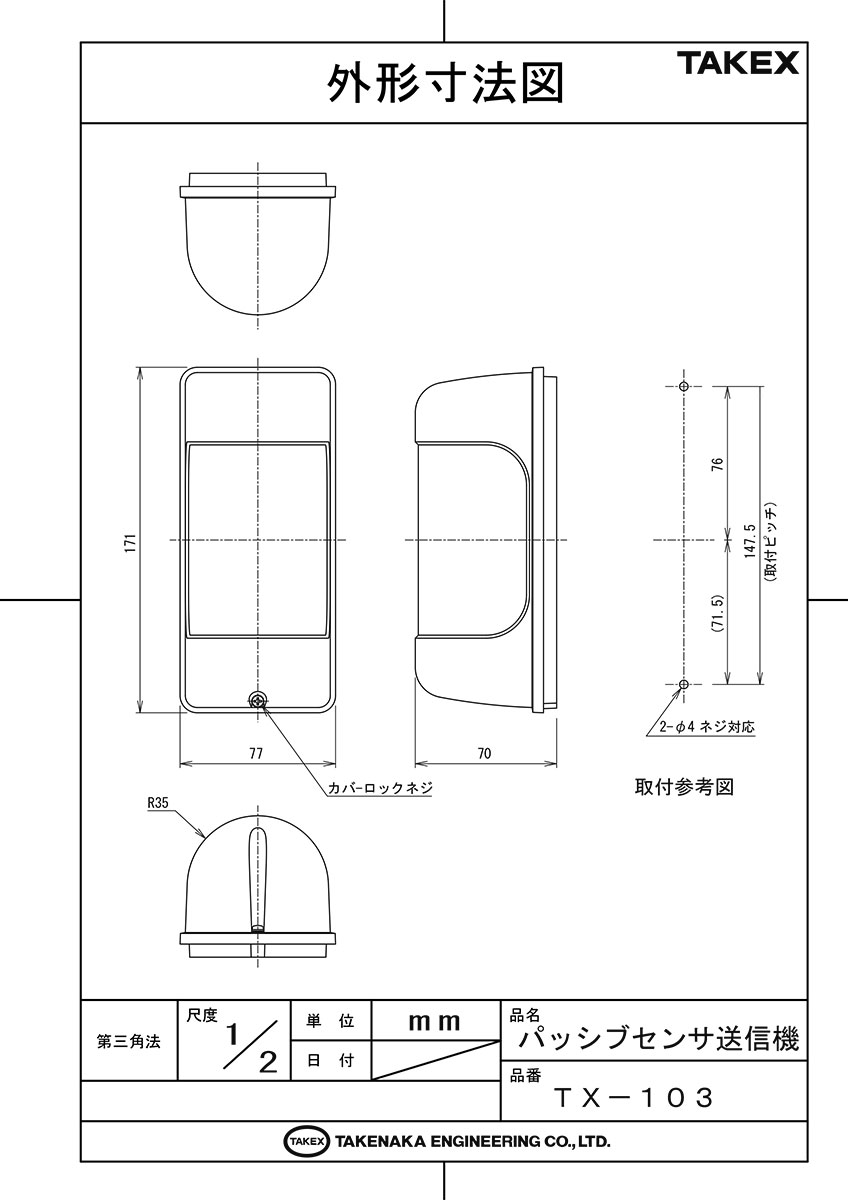

仕様書（PDF）検知エリア図（PDF）検知エリア図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

資材置き場や工事現場の侵入監視
店舗シャッター前や出入り口の警戒
既存建物の配線が困難な場所への追加防犯
駐車場や通用口の来客報知・防犯
外壁沿いの窓やベランダの線警戒

導入前に確認したいポイント

受信機までの距離（見通し100m以内か）
設置方向（屋外なら縦付けが必須）
電池交換のメンテナンス性（取付高さ）
エリア内に動く植物や小動物がいないか
直射日光がレンズに直接当たらないか

特長

配線不要の完全ワイヤレスシステム

小電力セキュリティシステムの無線設備として設計されており、電源供給と信号伝達をすべてワイヤレス化。面倒な配線工事が一切不要なため、後付け設置や一時的な仮設現場でもコストを抑えて導入可能です。

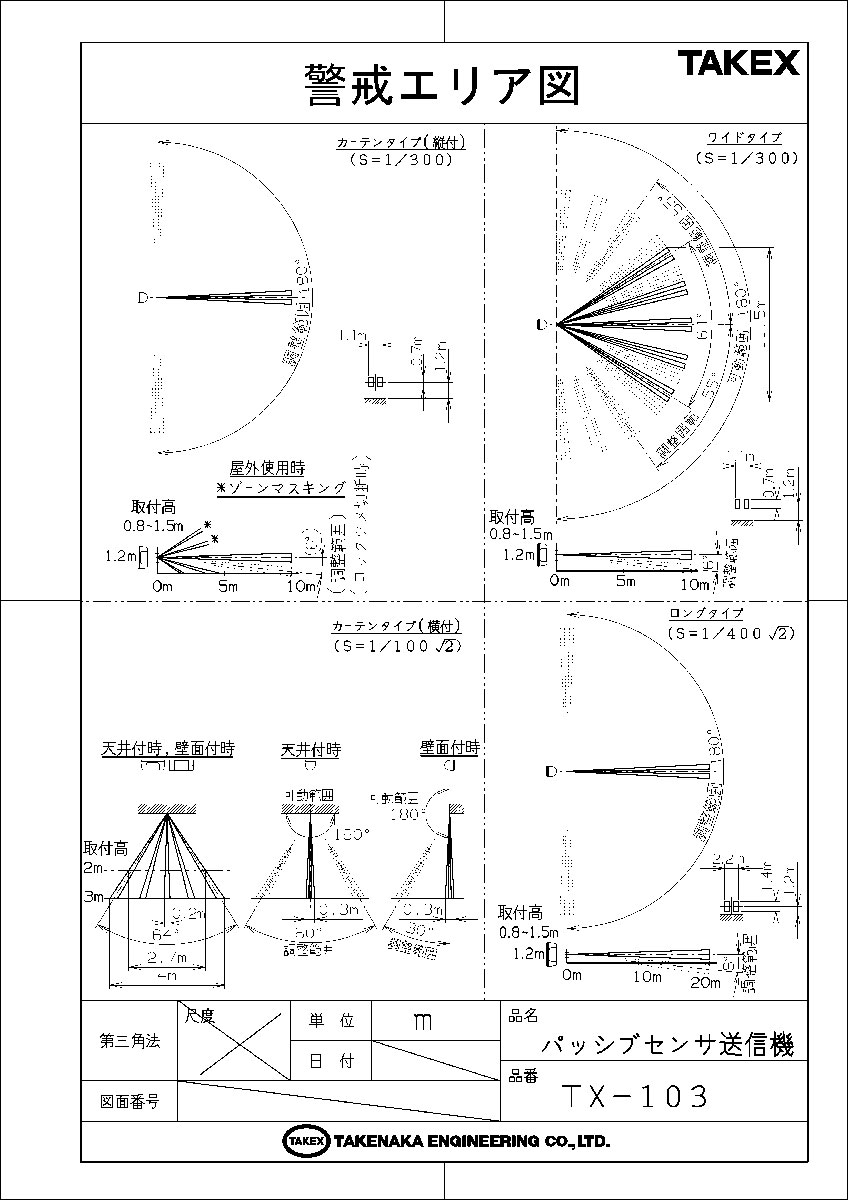

4パターンの検知エリアを自由に構築

レンズの交換と本体の調整により、「ワイド」「カーテン」「ロング」「横付けカーテン」の4種類のエリアを1台で選択可能。10mの広範囲面警戒から、20mの長距離線警戒まで、設置場所の形状に最適なガードレールを構築できます。

屋外設置を可能にする「防雨構造（IP43）」

縦付け設置時にはIP43相当の防雨構造となり、雨の当たる屋外壁面やポールへの設置に対応します。ハウジングは耐候性に優れ、厳しい環境下でも長期間の運用をサポートします。

太陽光の影響を抑える専用フィルター付属

屋外設置時の天敵である太陽光の乱反射やヘッドライトの影響を最小限に抑えるため、光学フィルターを標準装備。パッシブセンサー特有の環境誤報を物理的に低減し、信頼性の高い検知を実現しています。

バッテリー消費を抑える「動作禁止タイマー」

頻繁に人が通過する場所での無駄な送信を抑制するため、一度検知すると約1分間送信を休止するバッテリーセーブ機能を搭載。1日100回の送信でも約2年の長寿命を実現しています。

定期送信機能による通信異常監視

機器が正常に動作しているか、または電波が届く状態にあるかを常に監視する定期送信機能を搭載。万が一の故障や電波障害、機器の盗難に対しても受信機側で異常を察知できるため、プロ仕様の防犯運用が可能です。

電池切れを逃さない自己診断機能

電池電圧が低下すると、本体のLEDが点滅して知らせるだけでなく、受信機へ「電池切れ信号」を送信。メンテナンスのタイミングを正確に把握できるため、システムダウンを未然に防ぐことができます。

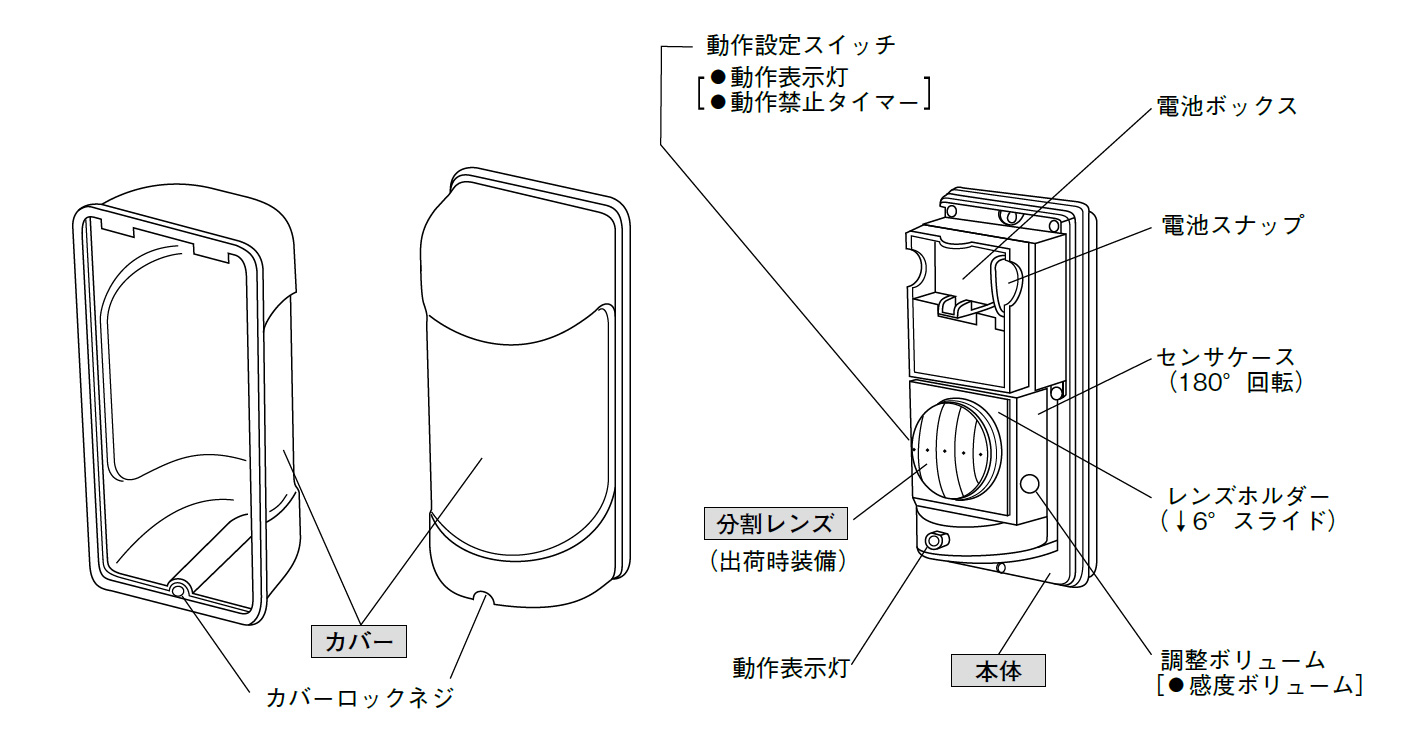

施工性を高める±90°の回転調整機構

センサーケース部は左右±90°の範囲で5°ピッチの回転調整が可能です。取付土台の角度に縛られず、狙いたい警戒ポイントへ正確にエリアを向けることができる高い施工性を備えています。

    選定時に評価したい強み
    高い汎用性： 1台でワイドからロングまでエリアを使い分けられるため、在庫管理が容易。
信頼の検知精度： PIR方式に最適化されたレンズ設計とアナログ感度調整ボリュームを搭載。
長寿命設計： 市販の9V電池が使用でき、低消費電流設計によりメンテナンス頻度を低減。
プロ仕様： 定期送信やシリアルNo.管理など、業務用の厳しい防犯基準をクリア。



施工・設置ガイド

本製品の性能を最大限に発揮させるため、設置姿勢と防水性能の関係に注意してください。屋外では「縦付け」が必須条件となります。

設置方式	防水性能	取付高さ	主なエリアパターン
縦付け（推奨）	防雨構造（IP43相当）	0.8m 〜 1.5m	ワイド(10m) / カーテン(10m) / ロング(20m)
横付け（半屋外）	非防雨（軒下限定）	3m以内	カーテン(3m)

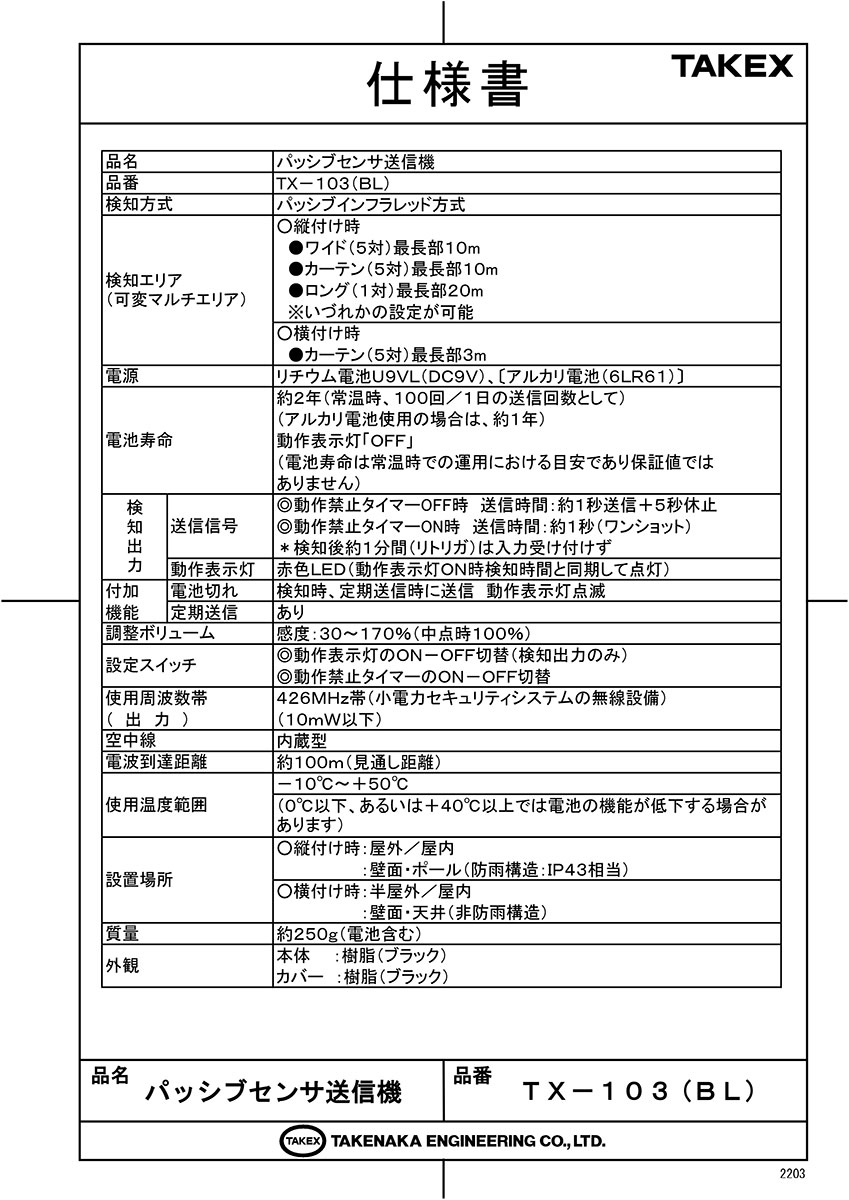

製品仕様

項目	内容
品名	パッシブセンサ送信機
品番	TX-103(BL)
検知方式	パッシブインフラレッド方式
検知エリア（可変マルチエリア）	○縦付け時：ワイド（5対）最長部10m、カーテン（5対）最長部10m、ロング（1対）最長部20m（いずれか設定） ○横付け時：カーテン（5対）最長部3m
電源	リチウム電池U9VL (DC9V) またはアルカリ電池 (6LR61)
電池寿命	約2年（リチウム電池使用・常温・1日100回送信時） ※アルカリ電池使用時は約1年
検知出力（送信信号）	タイマーOFF時：約1秒送信＋5秒休止タイマーON時：約1秒（ワンショット）※検知後約1分間（リトリガ）は入力受付停止
動作表示灯	赤色LED（動作表示灯ON時に検知時間と同期して点灯）
付加機能	電池切れ報知（検知時・定期送信時）、定期送信機能（生存監視）
調整ボリューム	感度：30〜170%（中点時100%）
設定スイッチ	動作表示灯 ON-OFF切替、動作禁止タイマー ON-OFF切替
使用周波数帯（出力）	426MHz帯（小電力セキュリティシステムの無線設備・10mW以下）
空中線	内蔵型
電波到達距離	約100m（見通し距離）
使用温度範囲	－10℃ 〜＋50℃（※電池性能への影響を考慮）
設置場所	○縦付け：屋外/屋内（壁面・ポール）IP43相当 ○横付け：半屋外/屋内（壁面・天井）非防雨構造
質量	約250g（電池含む）
外観	本体・カバー：樹脂（ブラック）

FAQ

Q：屋外に設置する場合の注意点はありますか？ A：必ず「縦付け」で設置してください。横付けにすると防雨構造にならないため、故障の原因となります。また、誤報を防ぐためエリアを水平より少し下向き（2°〜6°）に調整することをお勧めします。

Q：電池は何を使用すれば良いですか？ A：リチウム電池（U9VL）を推奨しています。アルカリ電池（6LR61）も使用可能ですが、電池寿命が約半分（約1年）に短縮されます。

Q：ガラス越しに人を検知することはできますか？ A：いいえ、パッシブインフラレッド方式はガラスを透過しない熱線を検知するため、ガラス越しでは動作しません。検知エリア内に遮蔽物がないように設置してください。

Q：通信距離はどのくらいですか？ A：見通し距離で約100mです。ただし、間にコンクリート壁や金属板などの障害物がある場合は、距離が短くなる可能性があります。

Q：動作禁止タイマーとはどのような機能ですか？ A：一度検知して送信した後、約1分間は新たな検知・送信を行わない機能です。頻繁に人が通る場所で送信回数を抑え、電池寿命を延ばすために使用します。

Q：センサーの感度は調整できますか？ A：はい、本体内部の感度調整ボリュームで30%〜170%の範囲で無段階調整が可能です。

Q：電池が切れたらどのようにわかりますか？ A：電圧が低下すると本体のLEDが点滅するほか、受信機に電池切れ信号を送信して通知します。

Q：犬や猫でも反応してしまいますか？ A：パッシブセンサーの特性上、小動物も熱源として検知する可能性があります。感度を下げたり、ペットが通過する高さを検知エリアから外すなどの調整が必要です。

Q：検知エリアの形を変えたいのですが。 A：付属の「分割レンズ」または「単レンズ」を付け替えることで、ワイド、カーテン、ロングの3種類（縦付け時）に変更可能です。

Q：定期送信機能は何のためにありますか？ A：センサーが盗まれたり破壊されたり、あるいは強い電波障害で通信できなくなったことを受信機側で把握するために、一定時間ごとに生存信号を送る機能です。
