TAKEX（竹中エンジニアリング）ワイヤレス受信機 4周波切替対応屋内壁面取付

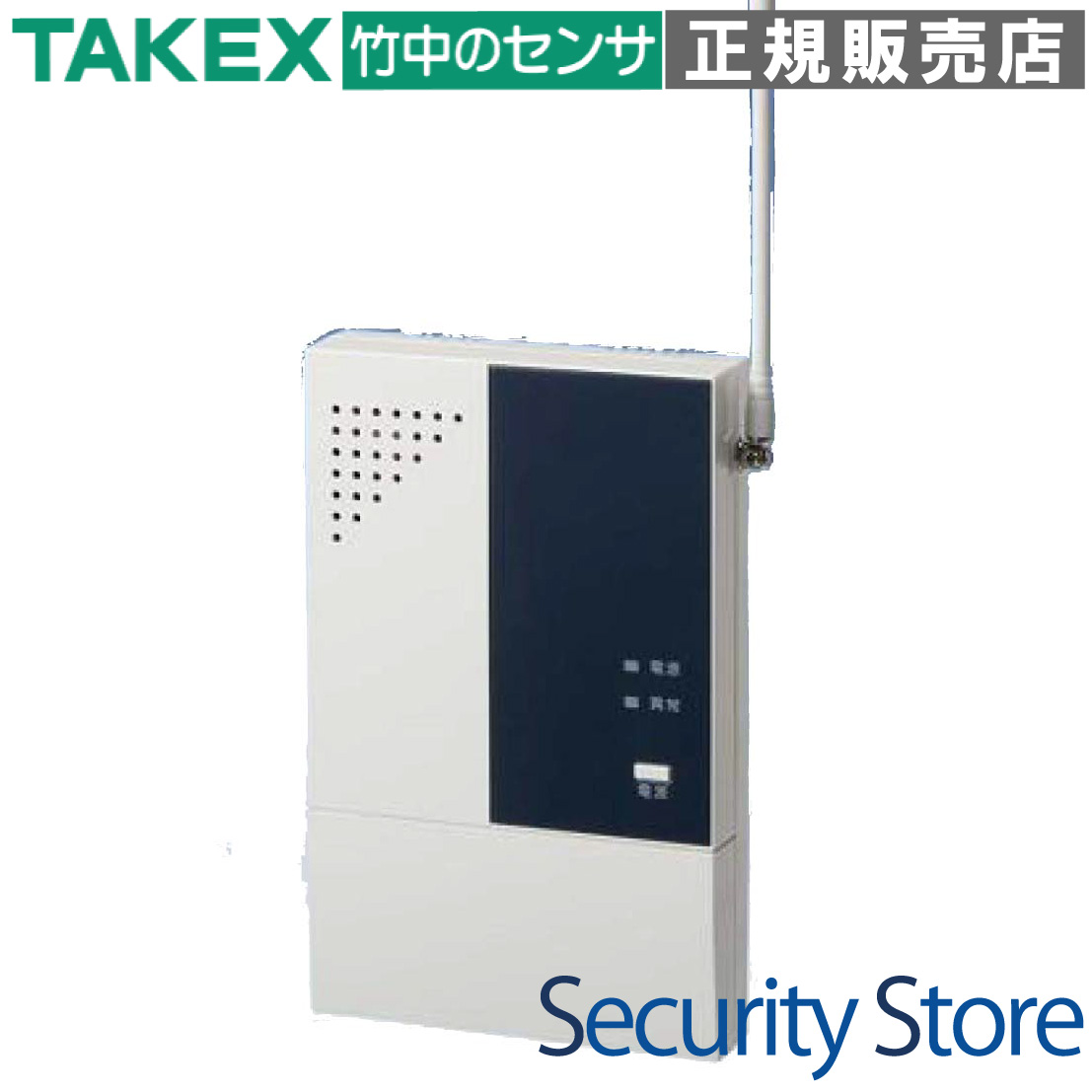

RXF-200B 4周波切替対応型受信機

RXF-200Bは、4周波切替機能を搭載した高機能な小電力ワイヤレス受信機です。送信機の電池切れや通信異常を外部接点として出力できる「異常出力」を標準装備しており、より厳格な管理が求められるBtoBセキュリティや設備監視システムに最適です。

型番： RXF-200B
製品名： 4周波切替対応型受信機
登録台数： 最大40台
電源仕様： AC100V または DC10〜30V（2WAY対応）
主な用途： 防犯監視、ナースコール、設備異常監視、入退室管理

資料ダウンロード

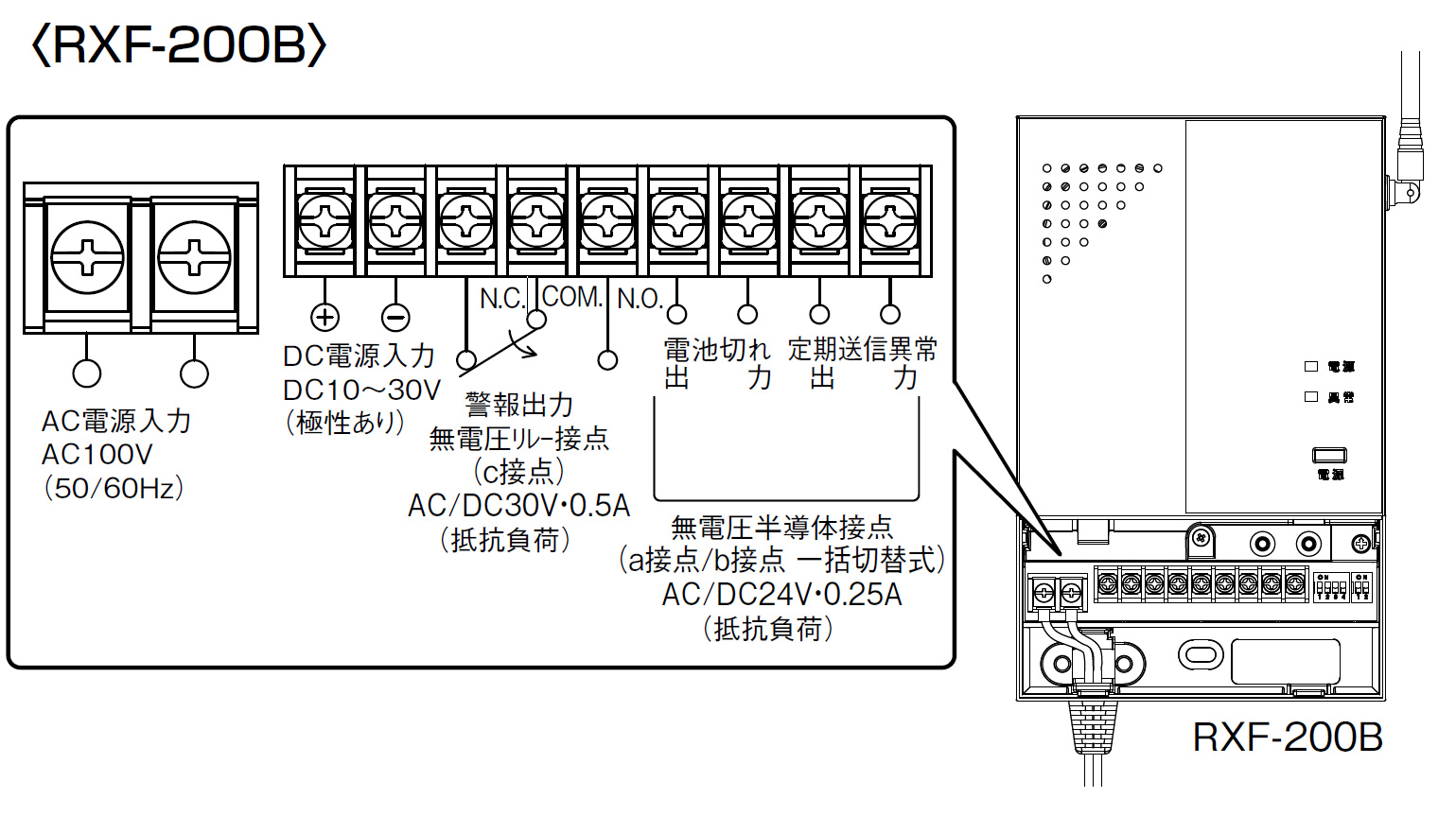

仕様書（PDF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

電波干渉が懸念される多台数設置現場
無停電電源(UPS)を併用するセキュリティ管理
送信機の状態を集中管理盤で監視したい場合
報知音だけでなく外部機器との連動が必要な現場

導入前に確認したいポイント

AC100VとDC電源の併用は厳禁です
設置場所が金属面や鉄骨でないか（電波遮蔽）
送信機側の周波数設定との一致
定期送信異常を監視するかどうかの設定

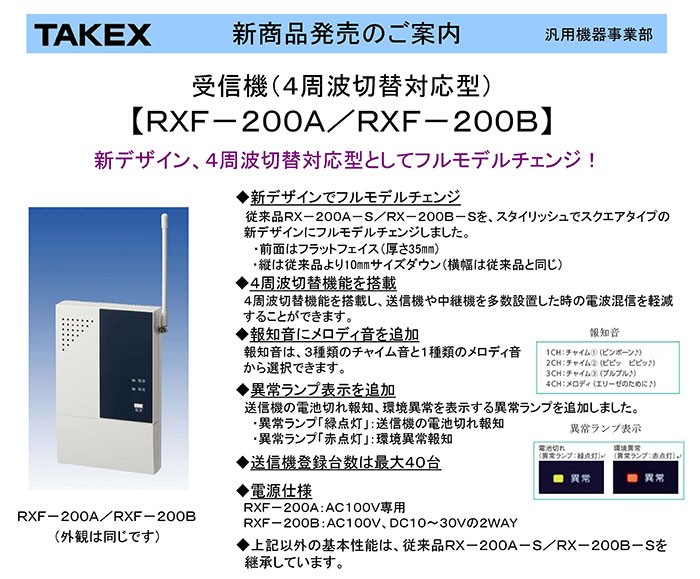

特長

4周波切替機能による高度な混信回避

426MHz帯の周波数を4波（F1〜F4）から選択して切り替えることができます。送信機や中継機を多数設置する大規模な現場や、近隣で同一周波数のシステムが稼働している環境でも、電波干渉を物理的に回避し、信頼性の高いワイヤレス環境を構築可能です。

AC100V・DC10〜30Vのデュアルパワー対応

電源は一般的なAC100Vコンセントからの給電に加え、DC10V〜30Vの直流電源にも対応。セキュリティコントローラや制御盤からの直接給電が可能なため、バックアップ電源を含めた強固なシステム設計に対応できます。

独立した「警報」と「異常」の接点出力

送信機からの警報信号を受け取る「警報出力」とは別に、送信機の電池切れや定期送信異常を知らせる「異常出力」を個別に装備。これにより、防犯信号とメンテナンス信号を分けて上位システムへ伝達でき、管理効率が飛躍的に向上します。

報知音・外部接点の保持（ラッチ）モード

警報受信時に、信号を受信した瞬間だけ動作する「ワンショット」と、送信機が復旧信号を送るまで状態を維持する「保持」を切り替え可能。扉の閉め忘れ防止や、管理者が確認するまでアラートを出し続けたい運用に最適です。

ライフビート監視（定期送信異常報知）

送信機からの定期送信電波が途絶えた場合に異常として検知する機能を搭載。送信機の盗難、破壊、または深刻な電波遮蔽が発生した際、即座に異常信号を出力し、システムの死活監視を自動で行うことができます。

最大40台の送信機をマルチチャンネル登録

最大40台の送信機を、4つの論理チャンネルに振り分けて登録可能。不揮発性メモリーを採用しているため、長期間の停電時でも登録データが消失する心配はありません。

直感的なLED表示と多彩な報知音

電源/受信状態や電池切れ、環境異常（ジャミング）などを2色LEDの点灯・点滅パターンで細かく表示。報知音は3種類のチャイムと1種類のメロディから選択でき、音量調節（0〜75dB）も可能です。

    選定時に評価したい強み
    冗長性の確保： AC電源とDC電源を選択できるため、現場のインフラに合わせた柔軟な施工が可能。
確実なメンテナンス性： 電池切れ信号を物理接点で出力できるため、現場に行かずとも管理盤で電池交換時期を把握可能。
電波環境への適応力： 4波切替と環境異常表示により、ノイズや混信に強い運用を実現。
多機能な出力設定： 保持モードやa/b接点切替など、プロ仕様の細かな設定に対応。



LEDインジケーター表示仕様

表示灯	状態	意味
電源／受信	緑点灯	正常待機中（通電状態）
電源／受信	赤点灯	警報受信中
電源／受信	赤点滅	受信感度不良（電波が弱い）
電源／受信	緑点滅	定期送信異常検知
異常	緑点灯	送信機の電池切れ報知
異常	赤点灯	環境異常（強力な妨害波の検知）

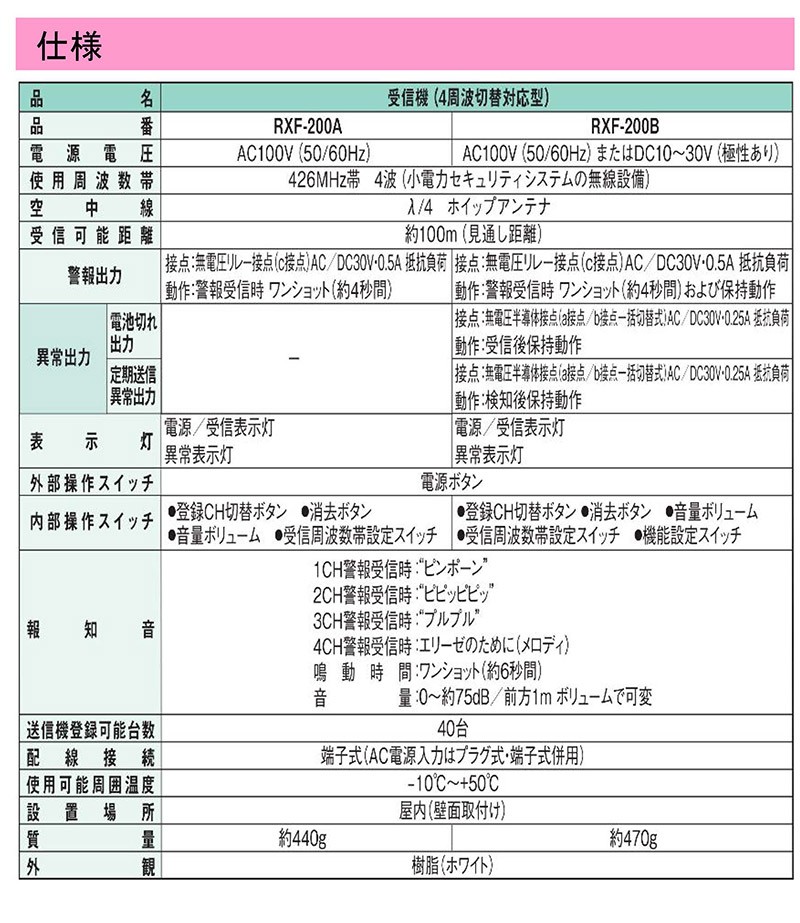

製品仕様

項目	内容
品名	受信機（4周波切替対応型）
品番	RXF-200B
電源電圧	AC100V（50/60Hz）または DC10〜30V（極性あり） ※併用不可
消費電力／電流	1.3W / 200mA
使用周波数帯	426MHz帯 4波（小電力セキュリティシステムの無線局）
空中線	λ／4 ホイップアンテナ
受信可能距離	約100m（見通し距離）
接点出力：警報	無電圧リレー接点（c接点） AC/DC30V・0.5A以下動作：ワンショット（約4秒）または保持動作
接点出力：電池切れ	無電圧半導体接点（a/b接点切替） AC/DC24V・0.25A以下動作：受信後保持動作
接点出力：定期送信異常	無電圧半導体接点（a/b接点切替） AC/DC24V・0.25A以下動作：検知後保持動作
報知音（4系統）	1CH:ピンポーン / 2CH:ピピッピピッ / 3CH:プルプル / 4CH:メロディ音量：0〜75dB（前方1m）
送信機登録台数	最大40台
使用可能周囲温度	－10℃〜＋50℃（結露なきこと）
外形寸法 / 質量	W120 × H190 × D35mm / 約470g
外観	樹脂（ホワイト）

FAQ

Q：AC100VとDC12Vの電源を同時に接続してバックアップにできますか？ A：いいえ、AC100VとDC電源の併用は故障の原因となるため絶対に避けてください。

Q：RXF-200Aとの大きな違いは何ですか？ A：RXF-200Bは、電池切れ出力と定期送信異常出力の2つの外部接点が追加されており、外部機器との詳細な連携が可能です。

Q：送信機の電池切れが発生した場合、どのようになりますか？ A：異常表示灯が緑色に点灯し、電池切れ出力接点が動作します。電池交換後に正常な信号を受信するまで保持されます。

Q：送信機は最大で何台まで登録できますか？ A：全チャンネル合計で最大40台まで登録可能です。

Q：停電で電源が切れた場合、登録したデータは消えてしまいますか？ A：いいえ、不揮発性メモリーを使用しているため、設定や登録データが消えることはありません。

Q：電波の届く距離はどのくらいですか？ A：見通し距離で約100mですが、壁などの障害物や電波環境により短くなる場合があります。必要に応じて中継機をご検討ください。

Q：報知音を鳴らさずに接点出力だけを利用することは可能ですか？ A：はい、内蔵の音量ボリュームを最小に絞ることで、報知音を無音にして運用することが可能です。

Q：「環境異常」とはどのような状態ですか？ A：本機と同じ周波数帯で強力な妨害電波（ノイズ等）を継続的に受信し、正常な受信が妨げられている状態を指します。

Q：a接点とb接点の切り替えはできますか？ A：異常出力（電池切れ・定期送信異常）については、内部のDIPスイッチで一括してa接点またはb接点に切り替えることが可能です。

Q：屋外に設置できますか？ A：いいえ、屋内専用モデルです。屋外での使用には対応していませんので、雨のかからない屋内に設置してください。
