黄色フラッシュ・サイレン付き受信機 [EXR-25YF]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX（竹中エンジニアリング）ワイヤレス受信機黄色フラッシュ 95dBサイレン 4周波対応屋外・屋内対応

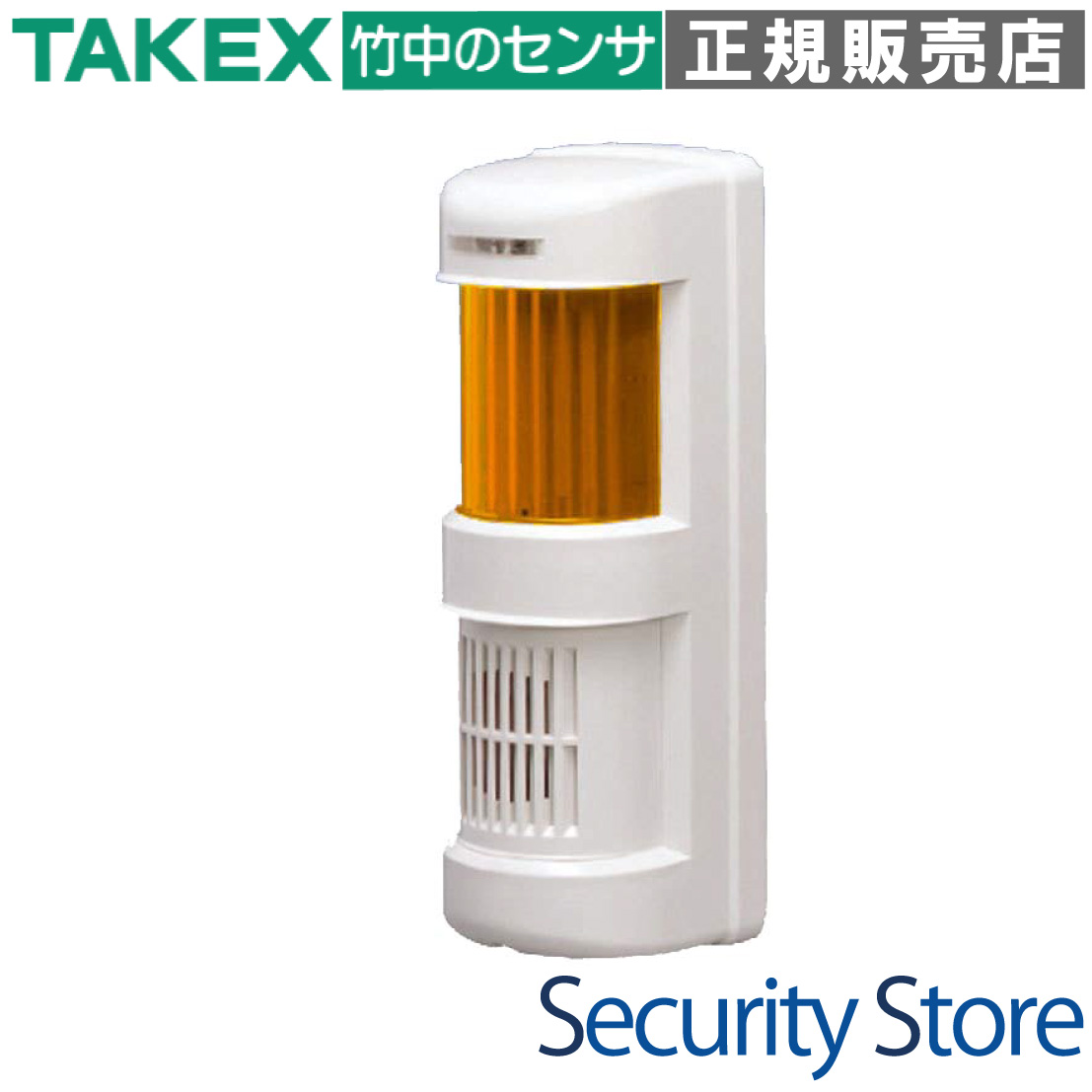

EXR-25YF 黄色フラッシュ・サイレン付き受信機（4周波切替対応型）

光（12個の黄色LEDフラッシュ）と音（最大95dBのサイレン）を搭載した高性能ワイヤレス受信機です。4周波切替対応により電波干渉を抑え、AC100VとDC10〜30Vのハイブリッド電源に対応することで、現場を選ばない柔軟な施工を可能にしています。

型番： EXR-25YF
方式： 小電力セキュリティシステム（426MHz帯）
報知手段： 黄色高輝度LEDフラッシュ（12個）＋電子サイレン（最大95dB）
電源： AC100V または DC10〜30V（極性なし）
最大登録数： 送信機・リモコン等合計50台
環境： 防雨構造（IP43相当）屋外・屋内設置可能

資料ダウンロード

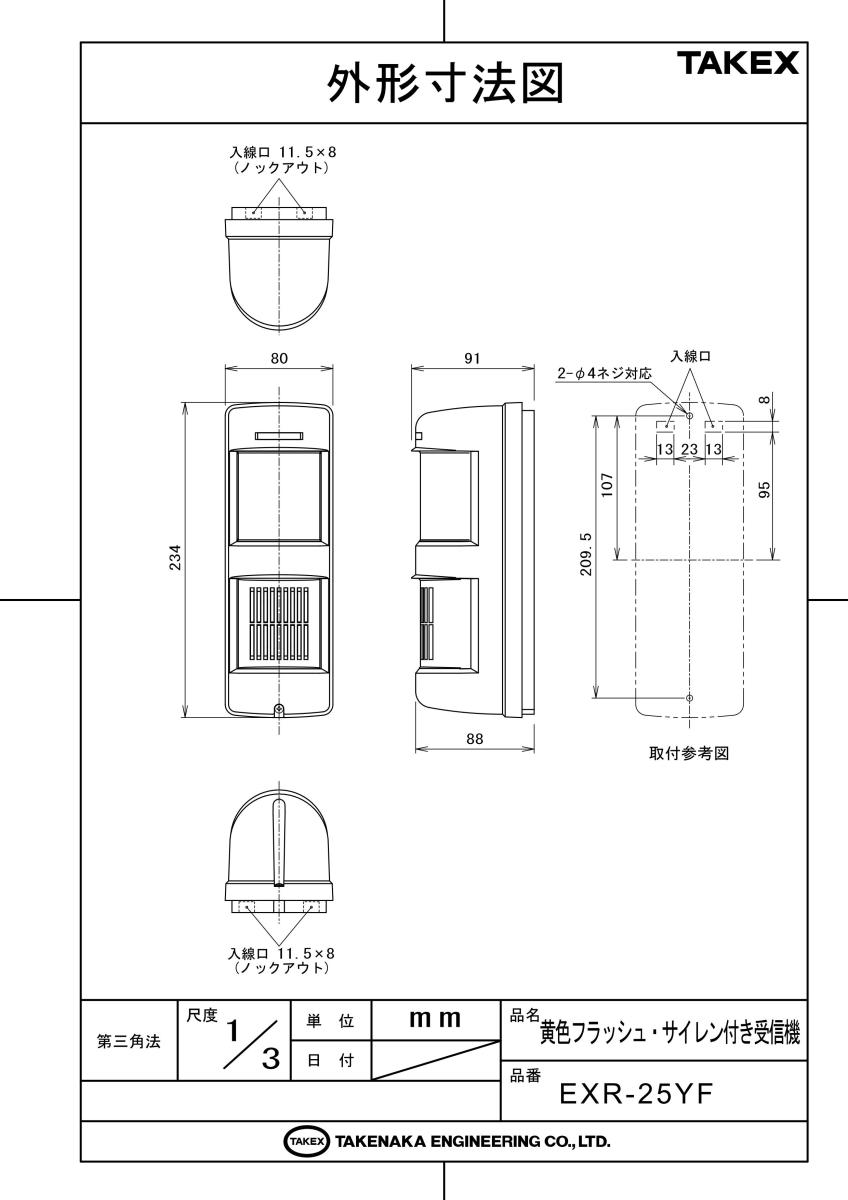

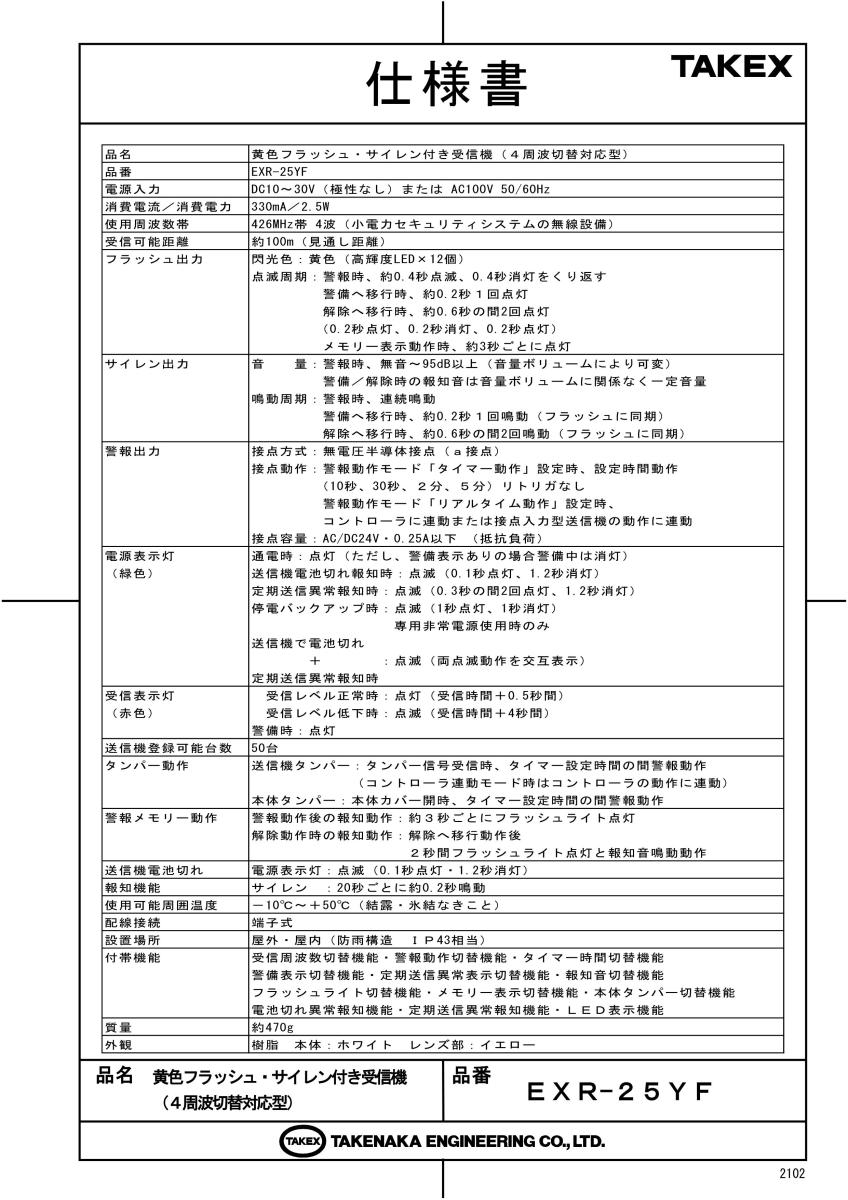

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

工場・倉庫の設備監視異常の報知
店舗・オフィスの防犯、威嚇警告
倒れコールや漏水センサー等の緊急報知
駐車場や工事現場の注意喚起・誘導

導入前に確認したいポイント

送信機との距離（見通し約100m以内か）
周囲に電波を遮断する金属物がないか
AC100VまたはDC10〜30Vの電源確保
従来機混在時は周波数設定(F1)の確認

特長

4周波切替対応による安定した無線通信

小電力型ワイヤレスセキュリティシステムの426MHz帯において、4つの周波数チャンネル（F1〜F4）を切り替え可能です。同一敷地内で複数の無線システムが密集する場合でも、チャンネルを分けることで電波干渉や混信を効果的に回避し、信頼性の高い通信を実現します。

AC/DCハイブリッド電源対応で優れた施工性

電源入力はAC100Vに加え、DC10〜30V（極性なし）の2系統に対応した2ウェイ電源仕様です。既存のセキュリティシステムからのDC供給や、コンセントからの直接給電など、現場のインフラ状況に合わせて最適な電源方式を選択できます。

用途に合わせた「デュアル運用アーキテクチャ」

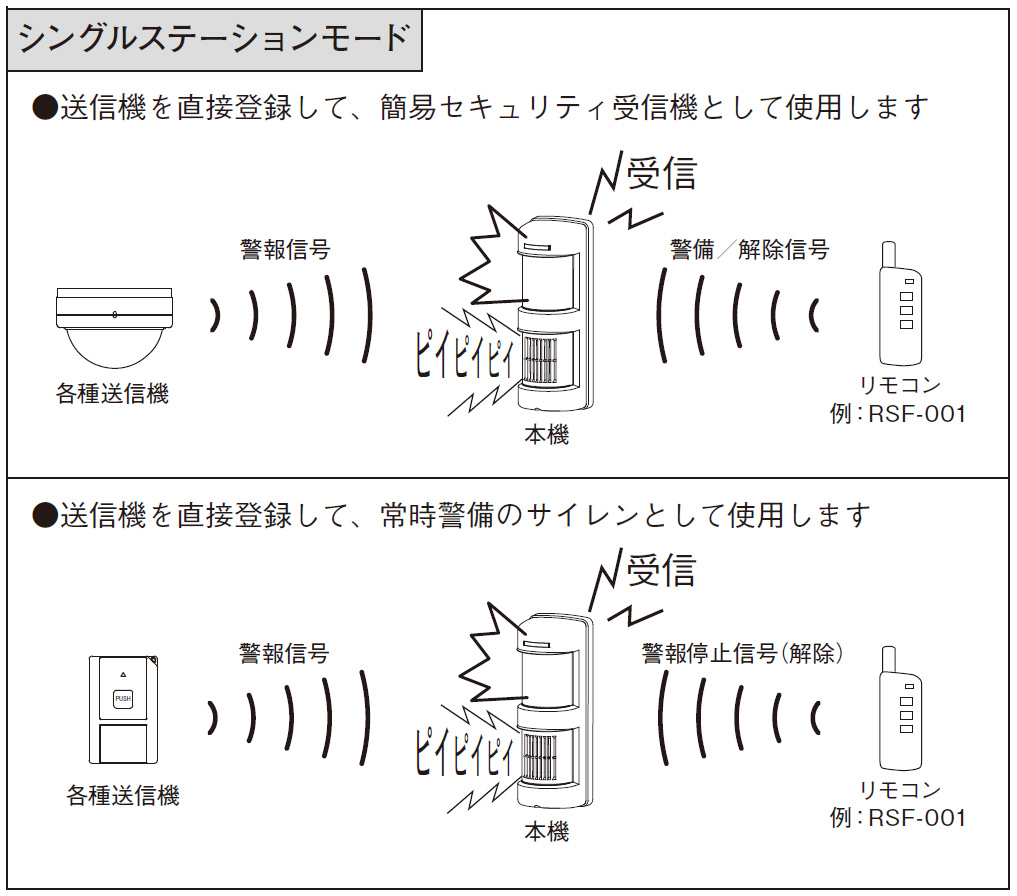

DIPスイッチの切り替えにより、2つのモードを選択可能です。コントローラに従属する「コントローラ連動モード」と、本機が直接送信機を管理する「シングルステーションモード」を備えており、小規模な構成から大規模システムまで柔軟に対応します。

最大50台の大容量送信機登録

送信機、リモコン、コントローラを最大50台まで登録可能です。不揮発性メモリを採用しているため、停電が発生しても登録内容が消える心配はありません。大規模な工場や、多数のセンサーを配置する現場でも1台で集中的に報知を担えます。

光と音による強力な報知・威嚇機能

12個の高輝度黄色LEDによるフラッシュライトと、最大95dBの強力なサイレンを搭載。サイレン音量は無音から最大値までボリュームで無段階調整が可能なため、周囲の環境音（騒音下や静音環境）に合わせた最適な報知が可能です。

「リアルタイム動作」による確実な復旧確認

設定により、倒れコールや漏水センサー、接点入力型送信機との組み合わせ時に、送信機側が復旧信号を送るまで警報動作を継続させる「リアルタイム動作」が可能です。異常状態が解消されるまで報知を続けることで、見落としを防止します。

充実のバックグラウンド異常監視システム

単なる警報受信だけでなく、送信機の「電池切れ異常」、通信が途絶えた際の「定期送信異常」、機器の破壊を検知する「タンパー異常」を常に監視しています。異常時にはLEDインジケーターと警報接点出力で即座に管理者に通知します。

屋外設置を可能にするIP43相当の防雨構造

防雨構造（IP43相当）を採用しており、屋外への設置が可能です。駐車場の警告や建物外壁への設置など、雨がかかる場所でも安心して運用いただけます。（※垂直方向の取付が必須条件となります）

    選定時に評価したい強み
    高い汎用性：AC/DC両対応かつ屋外対応のため、設置場所の制約が極めて少ない。
確実な証拠性：警報メモリー機能により、不在時に発報があったかを後から確認可能。
システム拡張性：別売のリモコン（RSF-001）での警備/解除操作にも対応。
メンテナンス性：送信機ごとの電池切れをLED点滅パターンで即座に判別可能。



LED表示灯のステータス詳細

表示灯・状態	発光パターン	内容・意味
電源（緑）: 正常	常時点灯	正常待機中（警備表示「あり」設定時）
電源（緑）: 電池切れ	0.1秒点灯 / 1.2秒消灯	登録済み送信機のいずれかが電圧低下
電源（緑）: 定期送信異常	2回点灯 / 1.2秒消灯	送信機との通信ロスト（故障・電波遮断）
受信（赤）: 受信良好	点灯（受信時間＋0.5秒）	電波レベルが十分に確保されています
受信（赤）: 受信低下	点滅（受信時間＋4.0秒）	電波強度が不安定です。設置場所の変更を推奨
フラッシュ: 警報	0.4秒間隔の連続点滅	警報動作中（サイレンと同期）
フラッシュ: メモリー	約3秒周期で一瞬点灯	過去に警報があったことを示します

DC電源運用時の限界配線長

DC電源供給の場合、電圧降下を防ぐため以下の配線距離を守ってください。

使用電線サイズ	DC12V時限界距離	DC24V時限界距離
単線 φ0.90mm	50m	600m
単線 φ1.20mm	150m	1,100m
撚線 0.75mm2	100m	700m
撚線 1.25mm2	150m	1,200m

トラブルシューティング

現象	確認ポイント	処置
全く受信しない	周波数設定、未登録	本体と送信機の周波数（F1〜F4）が一致しているか確認。再登録を試行。
時々受信しない	金属遮蔽、ノイズ源	設置高さを変えるか、金属面から離隔。解決しない場合は中継機を追加。
サイレンが止まらない	動作モード設定	リアルタイム動作設定時、送信機が復旧しているか確認。またはタイマー動作へ変更。
緑LEDが点滅している	送信機異常	点滅パターンから「電池切れ」か「定期送信異常」を判別し、当該機を点検。

製品仕様

項目	内容
品名 / 品番	黄色フラッシュ・サイレン付き受信機（4周波切替対応型） / EXR-25YF
電源入力	DC10〜30V（極性なし）または AC100V 50/60Hz
消費電流／消費電力	330mA／2.5W
使用周波数帯	426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
受信可能距離	約100m（見通し距離）
フラッシュ出力	閃光色：黄色（高輝度LED×12個）点滅周期：警報時約0.4秒周期、警備移行時 0.2秒1回点灯等
サイレン出力	音量：警報時無音〜95dB以上（ボリューム可変）警備／解除報知音は一定音量
警報出力	無電圧半導体接点（a接点） AC/DC24V・0.25A以下（抵抗負荷）
警報動作時間	タイマー設定（10秒、30秒、2分、5分）またはリアルタイム
送信機登録台数	最大50台
使用可能周囲温度	－10℃〜＋50℃（結露・氷結なきこと）
設置場所	屋外・屋内（防雨構造 IP43相当）
質量 / 材質	約470g / 本体：ABS樹脂（ホワイト）、レンズ部：ポリカ樹脂（イエロー）
付帯機能	4周波切替、警報メモリー、本体/送信機タンパー、電池切れ報知、定期送信異常報知

FAQ

Q：送信機やリモコンは何台まで登録可能ですか？ A：送信機、リモコン、コントローラを合わせて最大50台まで登録が可能です。

Q：屋外で使用できますか？ A：IP43相当の防雨構造ですので屋外設置が可能です。ただし、必ず垂直方向に取り付けてください。

Q：AC100VとDC24Vの電源を同時に接続しても大丈夫ですか？ A：いいえ、ACとDC電源の同時供給は絶対にしないでください。基板が焼損し故障の原因となります。

Q：以前のモデル（周波数切替のない機種）の送信機は使えますか？ A：使用可能です。その場合、本機側の周波数設定スイッチを「F1」に合わせてご使用ください。

Q：サイレンの音量を消すことはできますか？ A：はい、本体内部のボリューム調整で無音に設定することが可能です。また、DIPスイッチで報知音自体を「なし」に設定することも可能です。

Q：電池切れが発生したことはどうやってわかりますか？ A：電源表示灯（緑色）が「0.1秒点灯/1.2秒消灯」のパターンで点滅し、20秒に1回短い報知音が鳴ることでお知らせします。

Q：警報メモリー（履歴表示）を消去する方法は？ A：一度警備状態にしてから再度解除するか、リモコンで「解除」操作を2回行うことで消去されます。

Q：建物の中に設置して、屋外のセンサーの電波を受けられますか？ A：壁の材質によりますが、鉄筋コンクリートや金属壁の場合は電波が遮断されやすいため、窓際への設置や中継機の活用をご検討ください。

Q：接点出力には何を接続できますか？ A：AC/DC24V・0.25A以下の負荷に対応しています。大型のサイレンや回転灯を駆動する場合は、必ず別途パワーリレーを介して接続してください。

Q：送信機を1台だけ個別に登録消去できますか？ A：本体のスイッチ操作のみでは一括消去となります。個別消去を行いたい場合は、別売のPC用設定ソフトウェアが必要となります。
