SAP-VF 小型アンプユニット TAKEX 竹中エンジニアリング [SAP-VF]

SAP-VF 小型アンプユニット TAKEX 竹中エンジニアリング [SAP-VF]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 小型アンプユニット セキュリティ周辺機器 屋内壁掛用

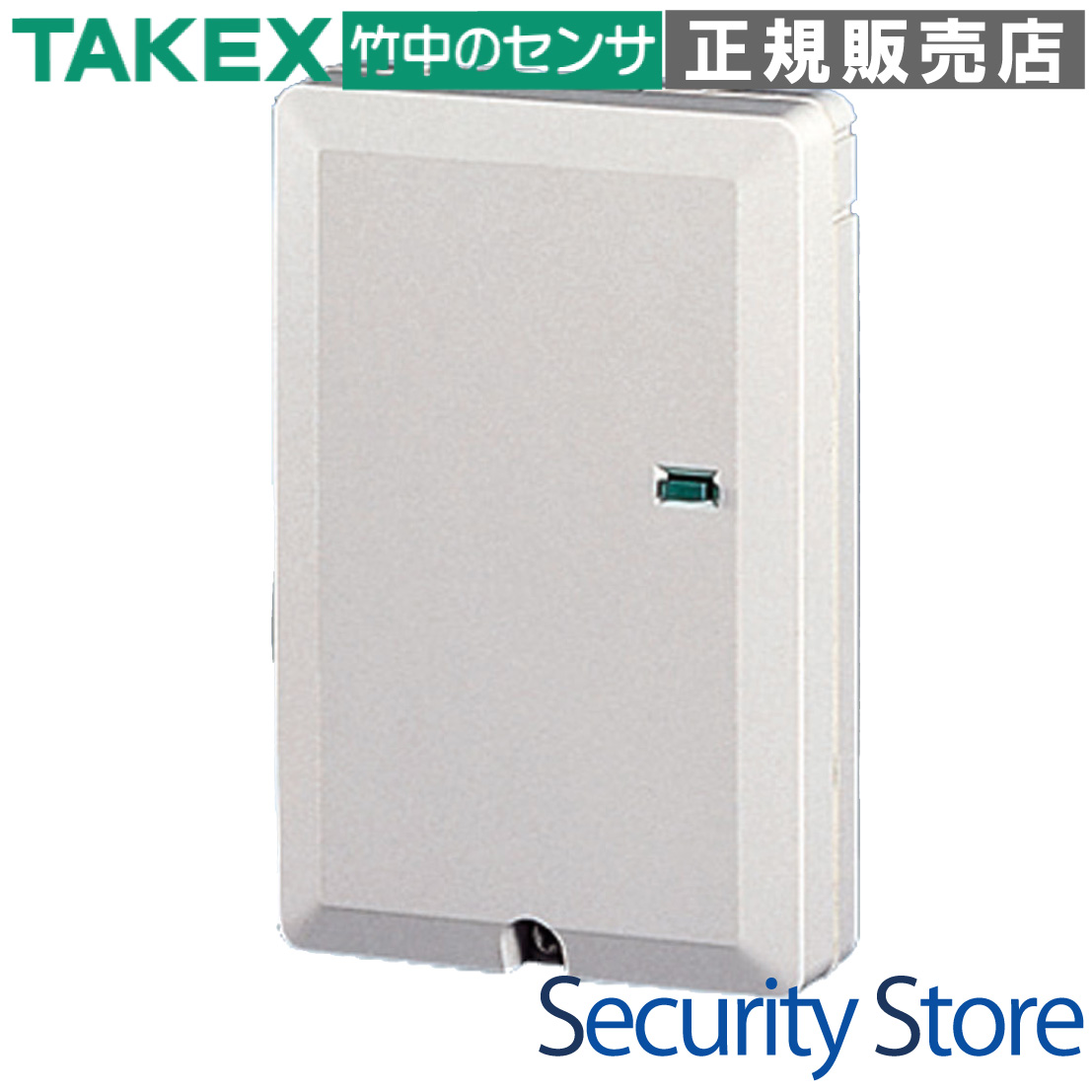

SAP-VF 小型アンプユニット

SAP-VFは、携帯電波映像通報システムコントローラとスピーカを接続するために設計された、高信頼性の屋内用小型アンプユニットです。微弱な音声信号を強力に増幅し、現場での確実な音声警告や通報を可能にします。

  • 型番： SAP-VF
  • 製品名： 小型アンプユニット
  • 方式 / カテゴリ： 2系統出力対応 アナログアンプユニット
  • 主な用途： 遠隔監視システムの音声拡声、警報音の増幅、セキュリティ用スピーカ駆動
  • 設置場所： 屋内壁掛（1個用スイッチボックス対応）
  • 電源： DC12V（広範囲電圧 DC10.0V〜18.0V対応）

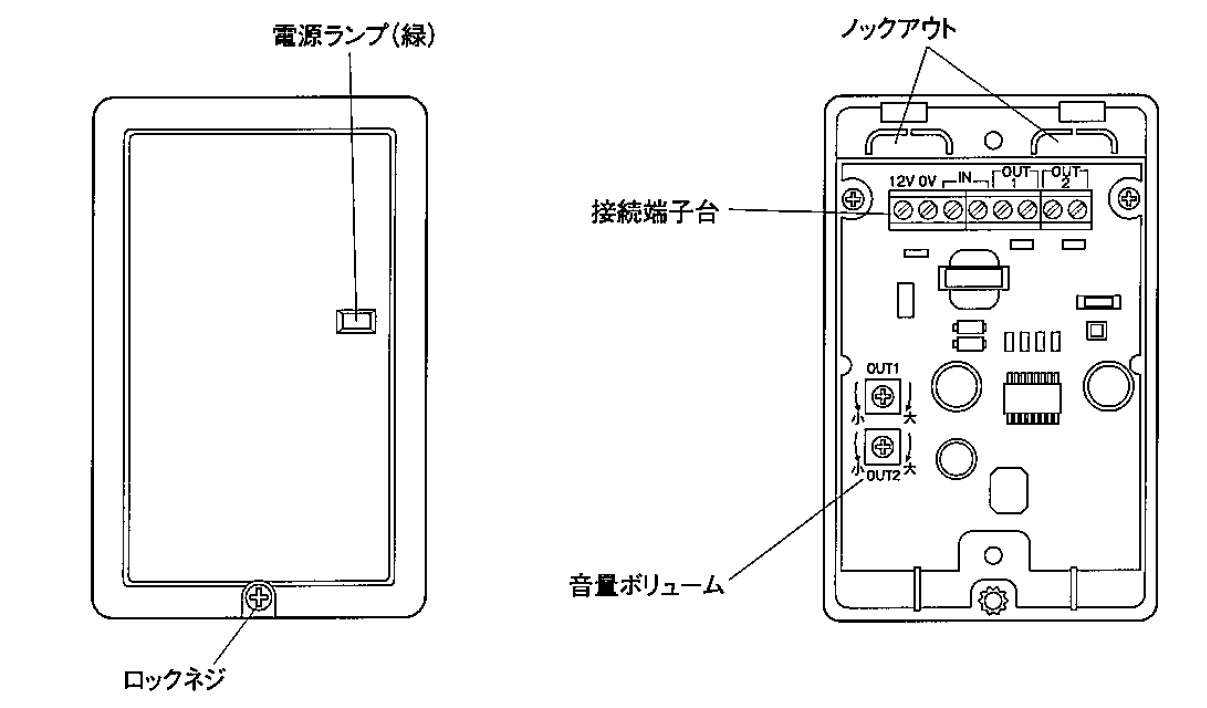

SAP-VF 小型アンプユニットの製品画像

資料ダウンロード

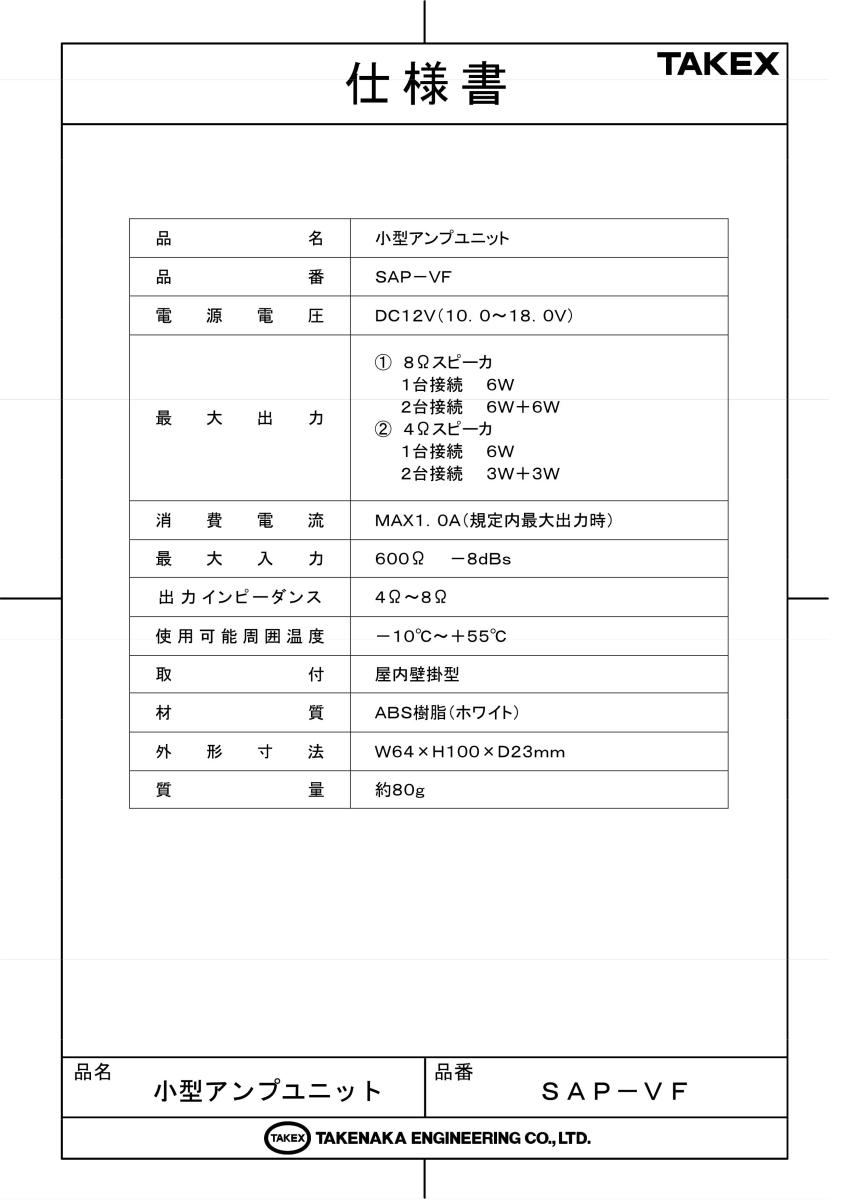

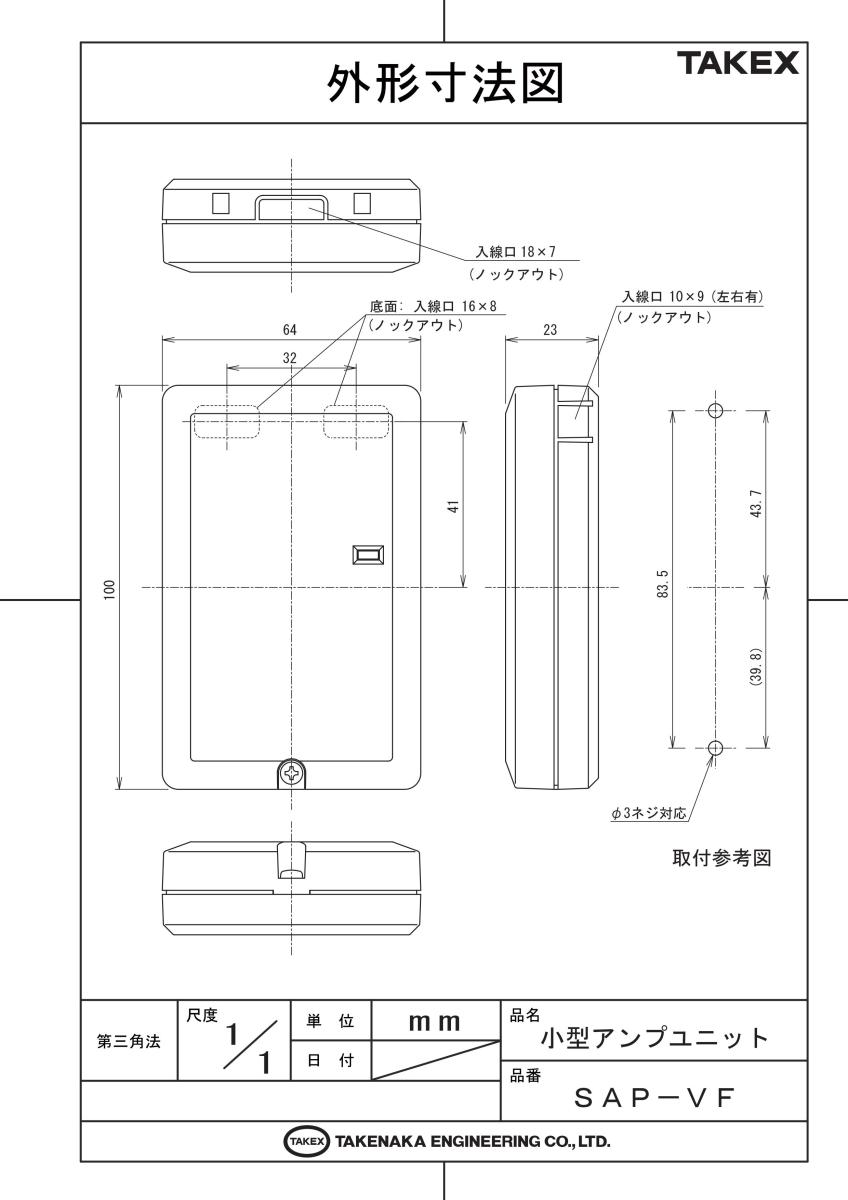

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 携帯電波映像通報システムとの連携
  • 事務所や倉庫での警報音の拡声運用
  • 複数の設置場所へ音声を届けたい現場
  • スペースの限られた場所へのアンプ設置

導入前に確認したいポイント

  • 屋内専用のため、屋外や水気のある場所は不可
  • 使用するスピーカのインピーダンス（4Ω〜8Ω）
  • 上位機器（コントローラ）の出力仕様の確認
  • AC100V等の強電線との離隔距離の確保

特長

独立2系統出力による柔軟な拡声設計

出力端子（OUT1、OUT2）を個別に備えており、最大2台のスピーカを同時に接続可能です。各系統に対して独立した音量調整が可能であるため、部屋の広さや周囲のノイズレベルが異なる複数のエリアに対して、それぞれに最適な音圧で音声を届けることができます。

設置環境に合わせた精密な音量調整機能

基板上にアナログ式の音量調整ボリューム（半固定抵抗）を搭載。精密ドライバーを使用して、設置現場の聴取条件に合わせた細やかなゲイン調整が行えます。過大入力による音割れを防ぎつつ、クリアな拡声状態を維持できます。

省スペース・薄型設計のコンパクトボディ

W64×H100×D23mmという極めてコンパクトなサイズ感を実現。目立たせたくない場所や、限られたスペースでも圧迫感なく設置が可能です。ホワイト基調のABS樹脂筐体は、オフィスの壁面などにも自然に馴染みます。

優れた施工性を実現するスイッチボックス対応

取付ピッチは83.5mmに設計されており、電気工事で標準的に使用される「1個用スイッチボックス」にそのまま取り付けることができます。新規設置はもちろん、既存設備のリプレース時にもスムーズな施工が可能です。

広範囲な電源電圧対応による安定動作

標準DC12Vでの動作に加え、DC10.0V〜18.0Vという広い許容電圧範囲を持っています。これにより、長距離配線による電圧降下が発生しやすい現場においても、安定したアンプパフォーマンスを維持することが可能です。配線設計の自由度を高めます。

多方向からの引き込みをサポートするノックアウト構造

本体の上下、左右、および背面に入線用のノックアウト（切り欠き）を配置。露出配線から壁内埋込配線まで、現場の配線ルートに合わせた柔軟な引き込みが可能となっており、仕上がりの美しさを損ないません。

動作状態を一目で把握できる電源LED

本体正面に緑色の電源LEDインジケーターを配置しています。正常に電力が供給されているかを一目で確認できるため、施工時の確認作業やメンテナンス時のトラブル切り分けが迅速に行えます。

選定時に評価したい強み

  • 高い汎用性： 600Ω / -8dBs基準の音声入力を受け、主要なセキュリティコントローラと容易に接続可能。
  • 高出力設計： 8Ωスピーカ接続時には最大6W+6W（合計12W相当）のパワフルな拡声をサポート。
  • 安定した信頼性： 日本のセキュリティ現場を知り尽くしたTAKEXブランドによる堅牢な回路設計。
  • メンテナンス性： シンプルな端子台構造とアナログボリュームにより、専門機材なしで現場調整が可能。

施工・設置ガイド

本機は屋内壁掛専用です。設置の際は、以下の手順と注意点を確認してください。

確認項目 この製品での考え方
設置場所の環境 非防水のため、湿気や結露のない乾燥した屋内環境を選定してください。
ノイズ対策 AC100V/200V等の動力線から30cm以上離して配線を行ってください。
配線極性 電源端子(12V/0V)の逆接続に注意し、テスターで電圧を確認後に通電してください。
スピーカ選定 インピーダンス4Ω〜8Ωのスピーカを使用してください。範囲外では故障の原因となります。

配線・端子仕様

端子番号 名称 機能と接続先
112V電源入力（＋） DC10.0〜18.0V
20V電源入力（ー）
3IN音声信号入力（ホット側）
4IN音声信号入力（コモン側）
5OUT1スピーカ出力1（ホット側）
6OUT1スピーカ出力1（コモン側）
7OUT2スピーカ出力2（ホット側）
8OUT2スピーカ出力2（コモン側）

トラブルシューティング

現象 原因の可能性 対応策
電源LEDが点灯しない 電源極性の逆接続、または供給電圧不足 端子1-2間の電圧を確認し、DC10V以上あるか確認する。
音が出ない IN端子の接触不良、またはボリュームが最小 入力信号の導通確認と、ボリュームを右に回して調整する。
音が歪む 入力信号が過大、または配線による電圧降下 ボリュームを絞るか、電源配線を太いものに変更する。
ノイズが混入する 強電線からの誘導、またはアース浮き 配線経路を離すか、各機器の0Vラインが共通か確認する。

製品仕様

項目 内容
品名小型アンプユニット
品番SAP-VF
電源電圧DC12V（DC10.5V〜18.0V）
最大出力（8Ωスピーカ）1台接続：6W / 2台接続：6W＋6W
最大出力（4Ωスピーカ）1台接続：6W / 2台接続：3W＋3W
消費電流MAX 1.0A（規定内最大出力時）
最大入力600Ω －8dBs
出力インピーダンス4Ω〜8Ω
使用可能周囲温度－10℃〜+55℃（結露なきこと）
取付方法屋内壁掛（1個用スイッチボックス対応）
材質ABS樹脂（ホワイト）
外形寸法W64 × H100 × D23mm
質量約80g

FAQ

Q：スピーカは何台まで接続できますか？ A：最大2台まで接続可能です。OUT1とOUT2の各端子に1台ずつ接続してください。
Q：音量調整はどのように行いますか？ A：本体カバーを外し、内部基板にある「OUT1」「OUT2」それぞれのボリュームを精密ドライバーで回して調整します。
Q：屋外に設置することはできますか？ A：いいえ、本機は屋内専用（非防水）です。屋外や湿気の多い場所への設置は避けてください。
Q：DC24Vの電源で使用できますか？ A：使用できません。許容範囲はDC10.5V〜18.0Vです。DC24Vを入力すると故障します。
Q：配線距離はどのくらいまで伸ばせますか？ A：線径によりますが、φ0.9mmの単芯線で約30m、1.25mm2の撚り線で約55mが目安です。
Q：接続するスピーカのインピーダンスに指定はありますか？ A：4Ω〜8Ωのスピーカをご使用ください。
Q：電源ランプが点灯しません。 A：電源のプラスマイナスが逆になっていないか、端子台にDC12Vが届いているか確認してください。
Q：音に「ブーン」というノイズが乗ります。 A：AC100Vなどの強電線と並行に配線されている可能性があります。配線を引き離してください。
Q：スイッチボックスへの取り付けは可能ですか？ A：はい、標準的なJIS 1個用スイッチボックス（取付ピッチ83.5mm）に対応しています。
Q：最大出力はどのくらいですか？ A：8Ωスピーカ2台接続時で6W+6W、合計12W相当の出力が可能です。
```
