C-704VI IP画像送信コントローラ TAKEX 竹中エンジニアリング [C-704VI]

C-704VI IP画像送信コントローラ TAKEX 竹中エンジニアリング [C-704VI]

販売価格: 会員のみ販売

商品詳細

TAKEX IP画像送信コントローラ 遠隔監視 アナログカメラ対応 スマートフォン対応

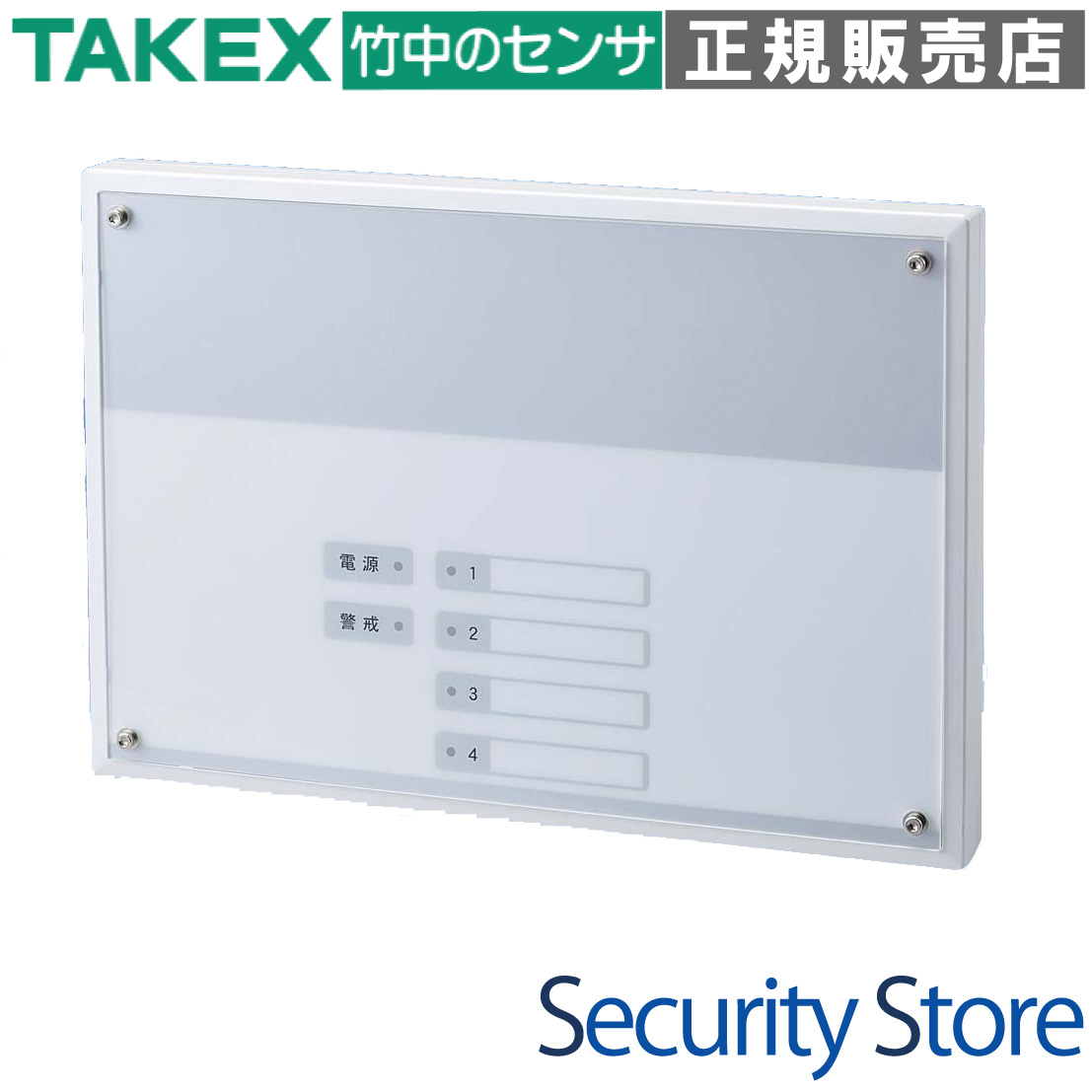

C-704VI IP画像送信コントローラ

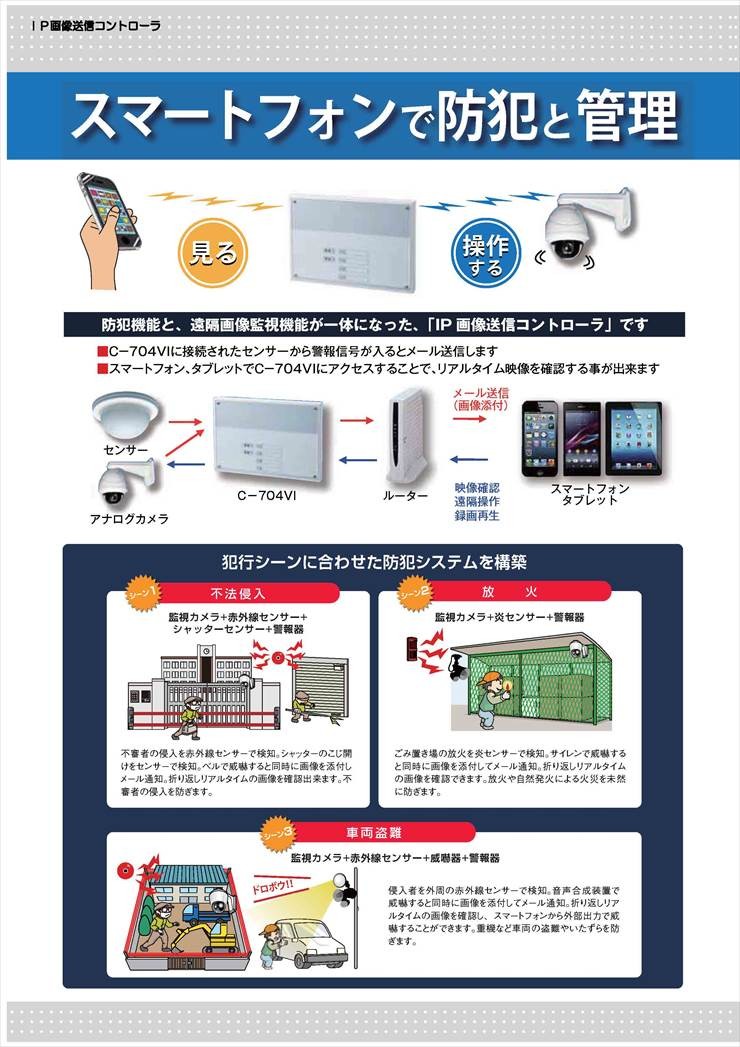

防犯コントローラ、遠隔画像監視、制御機能が一つに統合されたIP画像送信ゲートウェイです。アナログカメラの映像をネットワーク化し、スマートフォンやPCからリアルタイムでの監視・操作を実現します。

  • 型番： C-704VI
  • 製品名： IP画像送信コントローラ
  • 映像入力： アナログカメラ最大4台接続可能
  • ネットワーク： 10BASE-T / 100BASE-TX 対応
  • 主な用途： 遠隔店舗管理、無人施設の監視、住宅・オフィスの防犯
  • 特長： 専用アプリによる簡単操作と静止画像付きメール通知機能

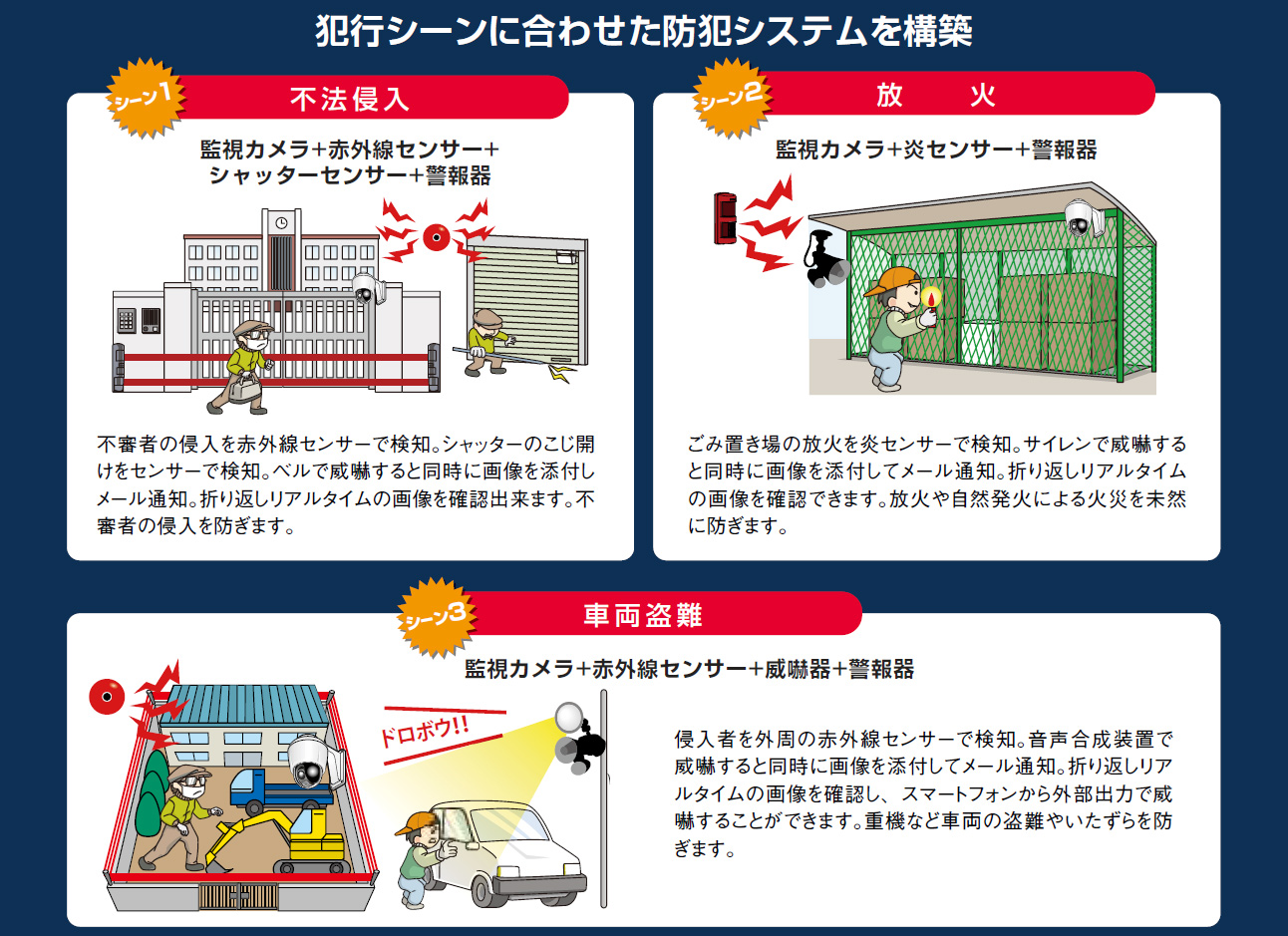

IP画像送信コントローラ C-704VI 製品画像

資料ダウンロード

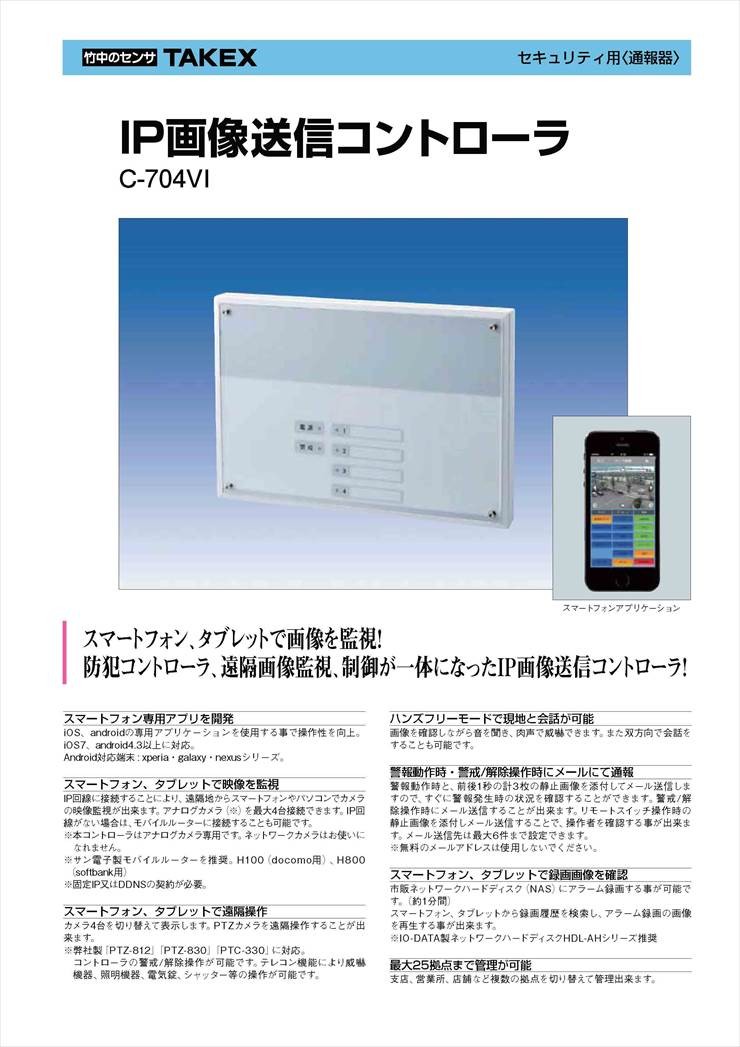

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 複数店舗の映像を一括で遠隔管理したい場合
  • 既存のアナログカメラ資産をIP化して活用したい現場
  • 警報発生時に即座に現地の画像を確認したい施設
  • 無人倉庫や遠隔地の機材室の状況監視

導入前に確認したいポイント

  • アナログカメラ専用です（AHD/HD-SDI不可）
  • 固定IPまたはDDNS設定が可能なネットワーク環境
  • 外部録画にはネットワークHDD（NAS）が別途必要
  • メール通知用の専用メールアドレス（SSL非対応）

特長

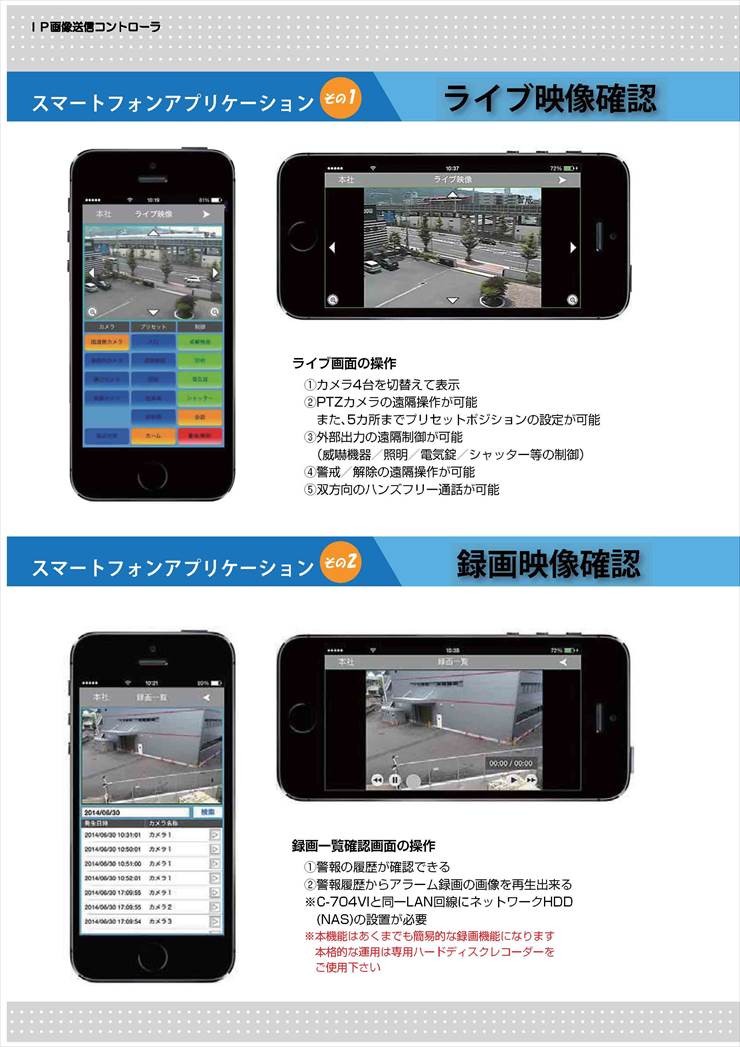

スマートフォン・タブレット専用アプリによる高い操作性

iOSおよびAndroid対応の専用アプリケーションを開発。直感的なインターフェースにより、外出先からでもスムーズに現場の映像確認や機器の操作が行えます。モバイル端末での監視に特化した設計により、ビジネスシーンでの迅速な意思決定を支援します。

最大4台のアナログカメラ映像を遠隔監視

IP回線に接続することで、遠隔地のPCやスマートフォンからカメラ映像をリアルタイムに監視可能。アナログカメラを最大4台まで接続できるため、死角を最小限に抑えた広範囲の監視システムを構築できます。回線がない場所でもモバイルルーター（推奨品：LM-200）を活用した運用が可能です。

遠隔からのPTZ操作と周辺機器の制御

接続したPTZカメラの旋回、ズーム、プリセット呼び出しを遠隔から操作できます。さらにテレコン機能を搭載しており、威嚇機器、照明、電気錠、シャッターなどの外部機器もリモートで制御可能。単なる監視に留まらないアクティブな防犯運用を実現します。

双方向オーディオ通信（ハンズフリーモード）

画像を確認しながら現地の音声を聞くだけでなく、マイクを通じて肉声で威嚇したり、双方向での会話を行うことが可能です。侵入者への警告や、現場スタッフへの指示出しに威力を発揮します。

静止画像添付メールによる確実な警報通知

センサーの警報動作時や警備操作時に、前後1秒を含む計3枚の静止画像を添付してメール送信します。テキストだけの通知と異なり、何が起きているかを即座に視覚的に判断できるため、誤報の選別や迅速な対応が可能です。送信先は最大6件まで設定できます。

NAS（ネットワークHDD）へのアラーム録画機能

市販のネットワークハードディスク（NAS）と連携し、警報発生時の映像を約1分間録画することができます。録画されたデータはスマートフォンやタブレットから履歴検索し、その場で再生して確認することが可能です。推奨品としてIO-DATA製HDL-AAXWシリーズに対応しています。

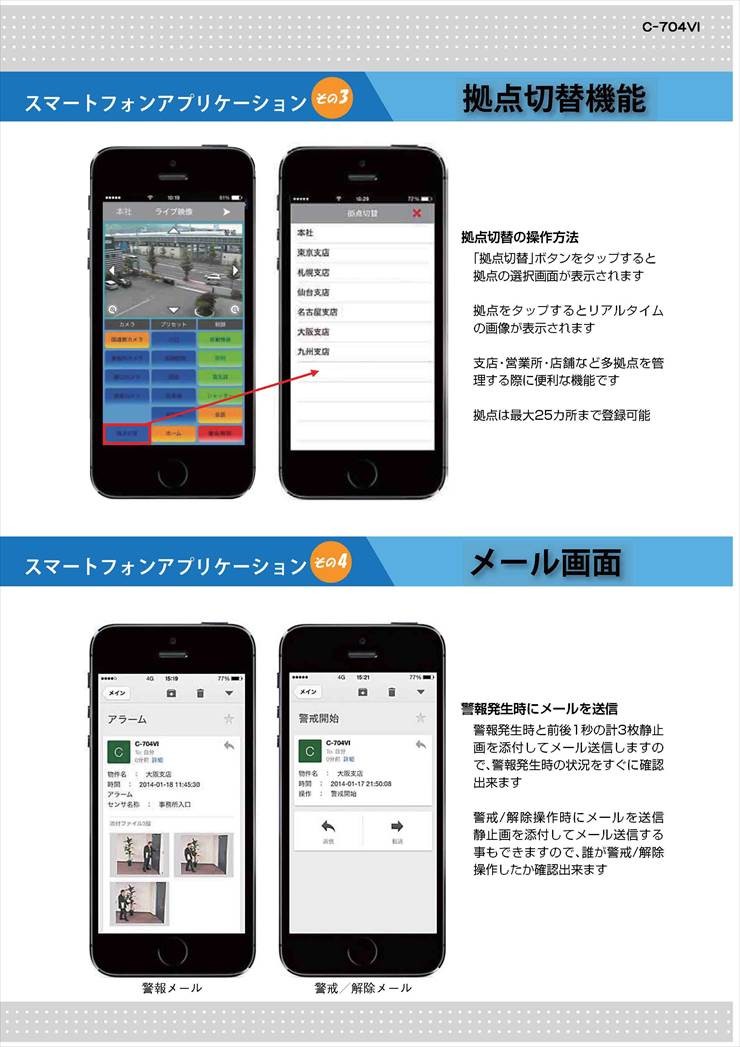

最大25拠点のマルチマネジメント対応

支店や営業所、複数の店舗など、離れた場所にある最大25の拠点を一つの端末で切り替えて管理できます。広域に展開するビジネスの集中監視・管理コスト削減に大きく貢献します。

Pelco-Dプロトコルによる高度なシリアル制御

RS-485通信（Pelco-Dプロトコル）をサポートしており、高精度なカメラ制御を実現。施工現場での設定を容易にするための端子台設計や、明確なステータス表示LEDなど、プロの現場での信頼性を追求したハードウェア設計となっています。

選定時に評価したい強み

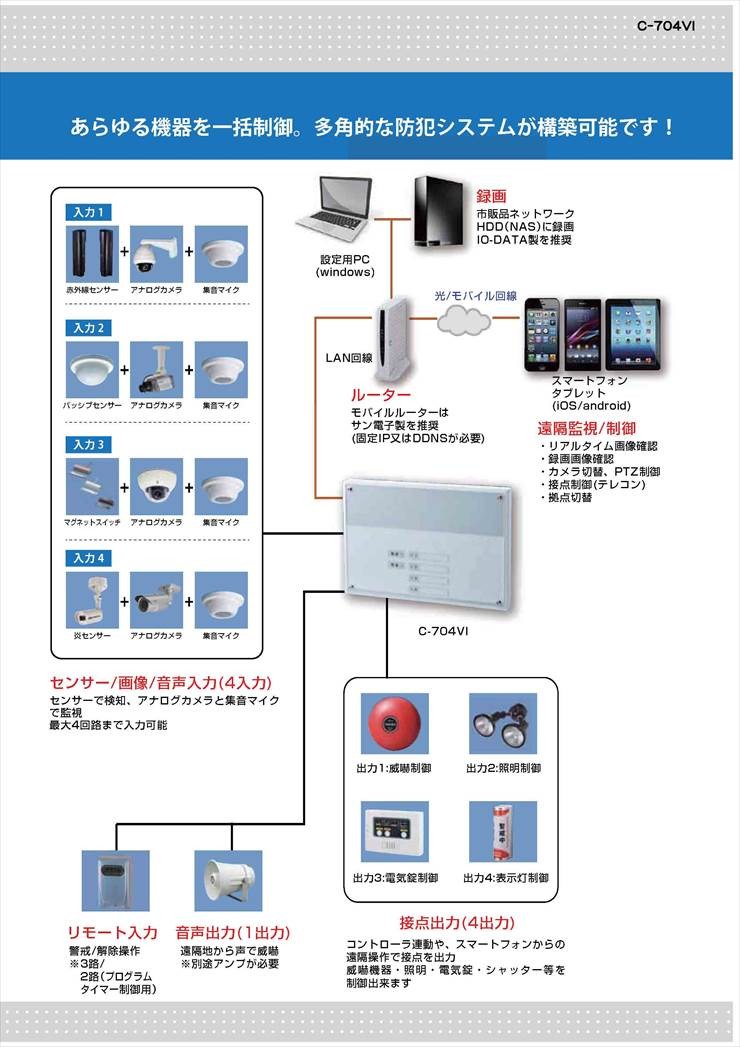

  • 統合性： 監視・警報・制御の3つの機能を1台のコントローラに集約。
  • 即時性： 警報時の3枚連写画像メールにより、状況把握スピードが劇的に向上。
  • 拡張性： テレコン機能により、照明や電気錠などの外部設備と連動が可能。
  • 施工性： 内部端子台のレイアウトが分かりやすく、壁掛け設置に最適化された設計。

施工・設置ガイド

本機は屋内壁掛け専用です。メンテナンス性を考慮し、床面から130cm程度の高さへの設置を推奨します。通電前に必ずテスターを用いて各端子の電圧および極性を確認してください。特に電源入力端子（5,6番）とDCジャックの併用は故障の原因となるため厳禁です。

確認項目 技術基準・施工上の注意点
配線距離 映像信号は3C-2V同軸ケーブルで最大250m、RS-485/音声はCPEV-S（シールド付）で約500mを基準とします。
電源仕様 DC10V〜14Vの範囲内で供給してください。専用ACアダプタ使用時のみ、センサー用電源として最大1.5Aの出力が可能です。
ネットワーク設定 固定IPアドレスの取得、またはルーター側でのDDNS契約・ポート開放設定が必要です。
LEDインジケーター 前面の電源（緑）、警戒/解除（赤）、各センサー入力（赤）により、テスターなしでも一次診断が可能です。

製品仕様

項目 内容
品名 / 品番 ＩＰ画像送信コントローラ / Ｃ－７０４ＶＩ
電源電圧 専用ＡＣアダプタＵＩＡ３４５－１２（オプション）または ＤＣ１０Ｖ〜１４Ｖ・１Ａ
センサー用電源出力 ＤＣ１２Ｖ・１．５Ａ（専用ＡＣアダプタ使用時）
センサー信号入力 ４回線（ａ接点／ｂ接点切替）（警備連動／常時警備切替）
映像入力 ４回線 ＶＢＳ／ＶＳ１．０Ｖ（ｐ－ｐ）入力 入力インピーダンス７５Ω 不平衡
音声入力 ４回線 入力インピーダンス２７ｋΩ不平衡（ラインレベル）
接点出力 ４回線（警報・タンパー・テレコン・ループ・警備/解除から選択）
無電圧接点ＤＣ２４Ｖ・０．５Ａ
映像出力 １回線 ＶＢＳ１．０Ｖ（ｐ－ｐ） 出力インピーダンス７５Ω 不平衡（4画面合成）
音声出力 １回線 出力インピーダンス６００Ω 不平衡（ラインレベル）
メール配信 通報先６件（警報時は画像3枚添付、警備/解除・タンパー等は画像3枚添付）
映像配信方式 Ｈ．２６４（画像サイズ：Ｄ１ / ＣＩＦ）
録画機能 ネットワークハードディスク（ＮＡＳ）に保存（アラーム録画：１分間固定）
カメラ制御 RS-485(Pelco-D)準拠。PTZ-812/830/PTC-330/PTZ-910AH/920AH対応
スマートフォン環境 ｉＯＳ７．０以降 / ａｎｄｒｏｉｄ４．３〜１６まで
管理用ＰＣ環境 ｗｉｎｄｏｗｓ１０ / Ｉｎｔｅｒｎｅｔ Ｅｘｐｒｏｌｅｒ１１以降
配線接続 端子式（セルフアップ端子）
使用周囲温度 －１０℃〜＋４０℃（結露なきこと）※技術ガイドでは+50℃まで言及あり
質量 約 2,000g

FAQ

Q：ネットワークカメラ（IPカメラ）を接続することはできますか？ A：いいえ、本機はアナログカメラ専用のゲートウェイです。AHDカメラやIPカメラは接続できませんのでご注意ください。
Q：録画をするためには何が必要ですか？ A：本体には録画メモリを内蔵していないため、別途ネットワークハードディスク（NAS）が必要です。IO-DATA製HDL-AAXWシリーズを推奨しています。
Q：外出先からカメラの向きを変えることはできますか？ A：はい、対応するPTZカメラ（PTZ-812など）を接続していれば、専用アプリから遠隔で旋回やズームの操作が可能です。
Q：警報メールが届いたとき、画像で状況を確認できますか？ A：はい、警報発生時の前後を含む計3枚の静止画像が添付されます。リアルタイムに近い状況を視覚的に把握できます。
Q：固定IPアドレスは必須ですか？ A：遠隔監視を行うには、固定IPアドレスの契約、もしくはルーターでのDDNS設定が必要です。
Q：双方向で会話をすることは可能ですか？ A：はい、マイクとスピーカーを接続することで、アプリを通じて現場との双方向通話（ハンズフリーモード）が可能です。
Q：Androidアプリがダウンロードできないのですが。 A：AndroidアプリはOSのバージョンによってサポートを終了している場合があり、最新のPlayストアからダウンロードできない可能性があります。詳細はお問い合わせください。
Q：最大で何箇所まで管理できますか？ A：一つのアプリ・ソフトウェアで最大25拠点まで登録し、切り替えて管理することが可能です。
Q：電源アダプタは付属していますか？ A：ACアダプタはオプション（別売）です。専用ACアダプタ「UIA345-12」をご使用いただくか、DC10V〜14Vの電源装置をご用意ください。
Q：メール通知が送信されません。 A：本機はSSL/TLS送信に対応していないため、Gmailなどの高度なセキュリティを必要とするメールサーバーでは送信できません。SSL非対応のメールサーバー・アドレスをご用意ください。
