キースイッチ 3路用付属キー6本 [KE-502R(6)]

Q: 鍵の抜き差しが固くなった場合、どうすればいいですか？

鉛筆の芯（B以上）をキーの溝に塗り込み、数回抜き差ししてください。油剤は絶対に使用しないでください。

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

竹中エンジニアリング (TAKEX) 防犯機器キースイッチ 3路方式特殊キー採用

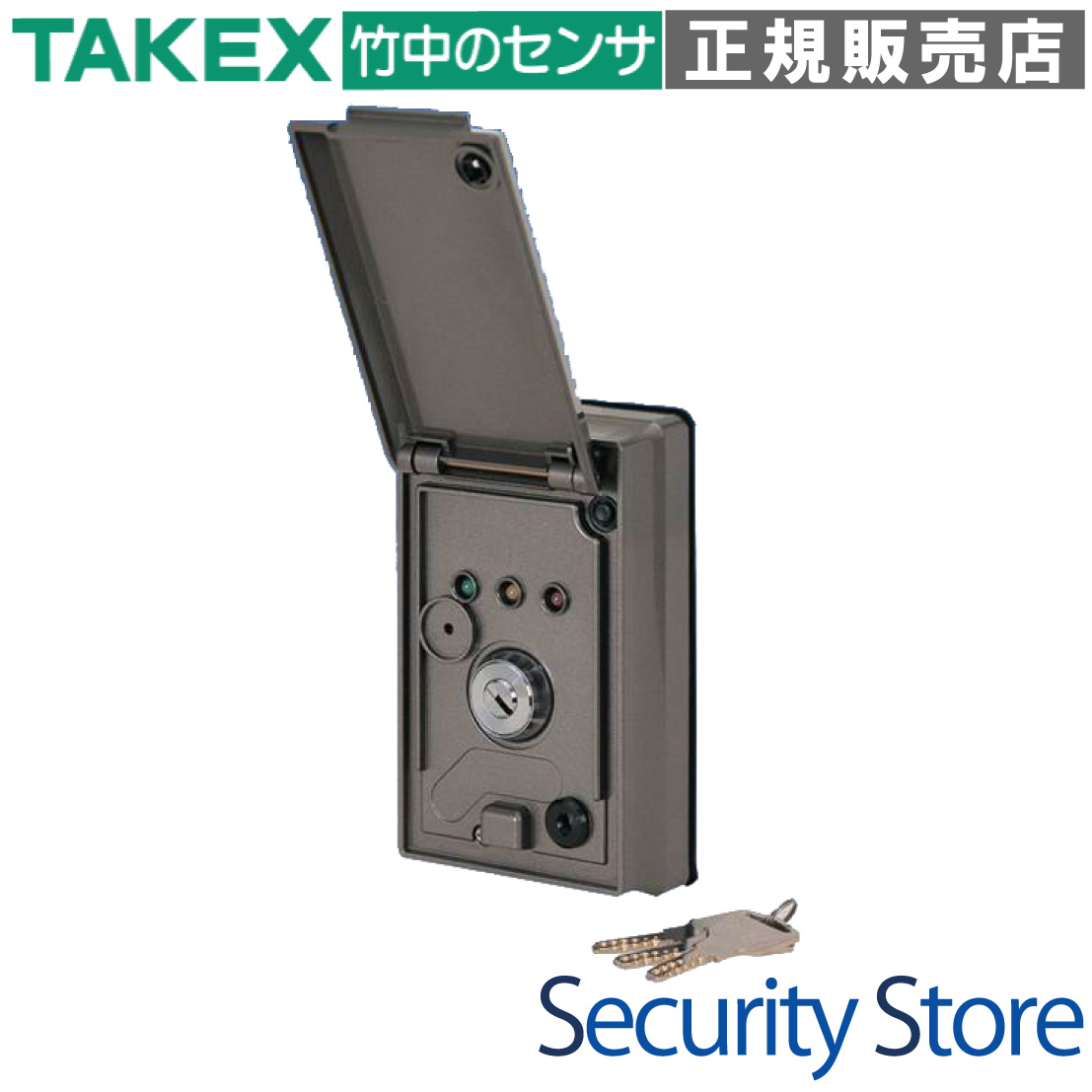

KE-502R(6) キースイッチ 3路用付属キー6本

警備システムの警戒・解除を物理キーで制御する、高耐久・高セキュリティ設計のキースイッチです。3路方式に対応し、コントローラ側との双方向操作が可能なほか、3LEDによるフィードバック機能で確実な運用をサポートします。

型番： KE-502R(6)
製品名： キースイッチ 3路用（付属キー6本）
方式： 3路スイッチまたは無電圧c接点（切替式）
主な用途： 警備システムの遠隔警戒・解除、ゲート制御、インターフェース操作
設置場所： 屋内・半屋外（防滴構造）
電源： DC10V〜28V

資料ダウンロード

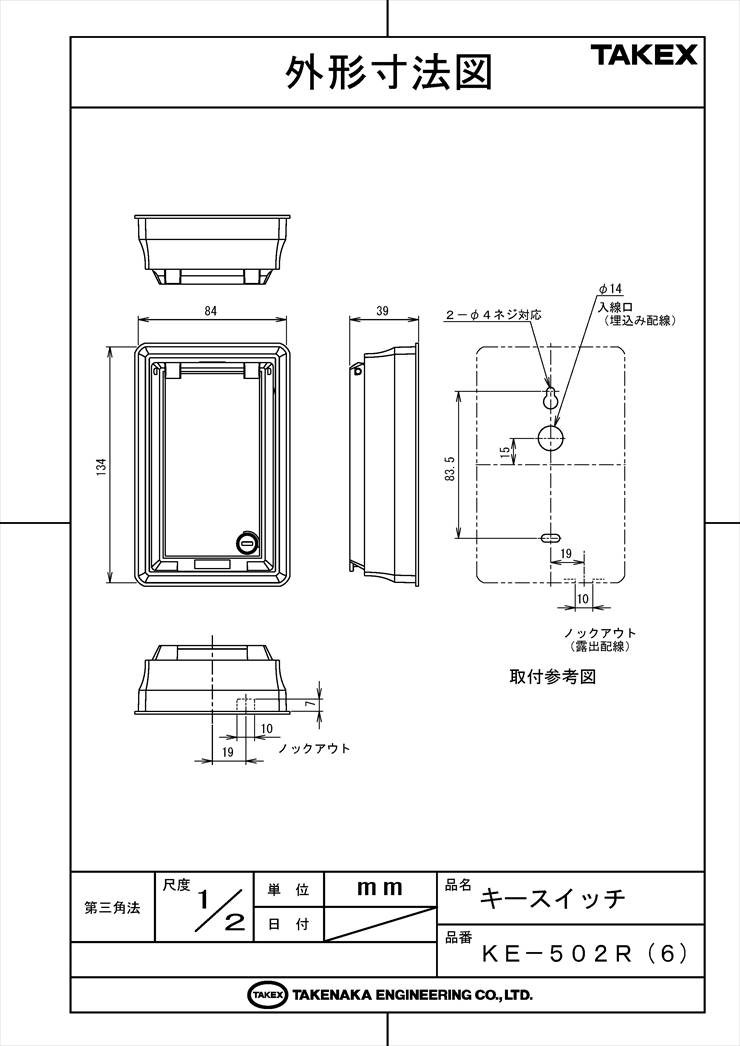

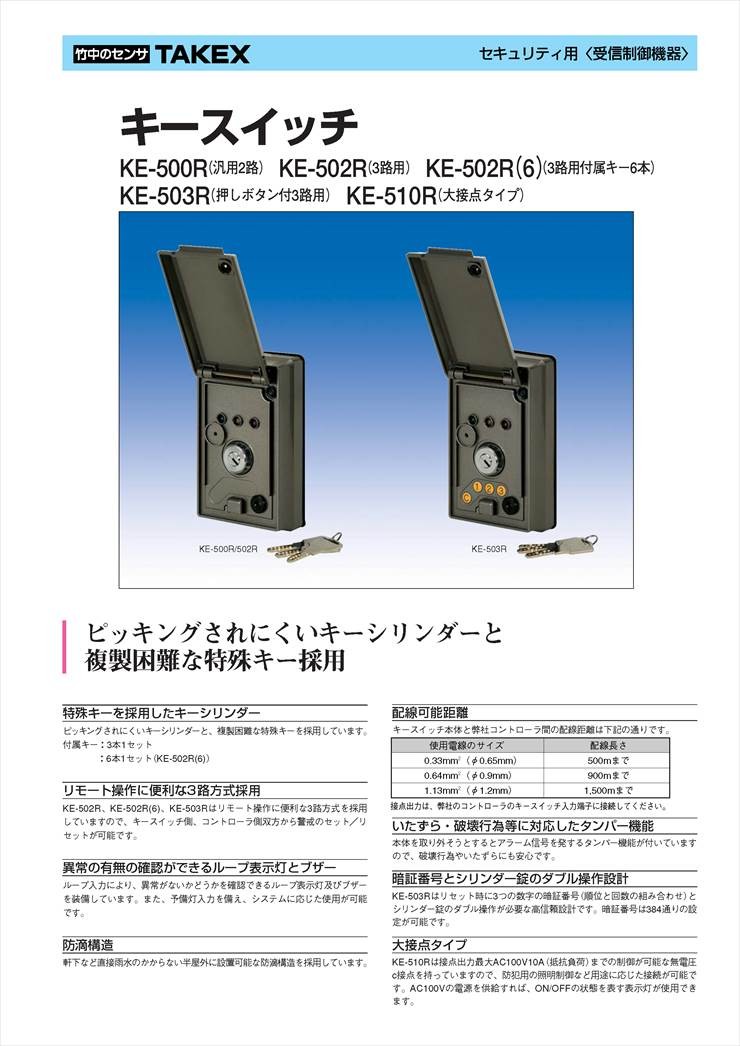

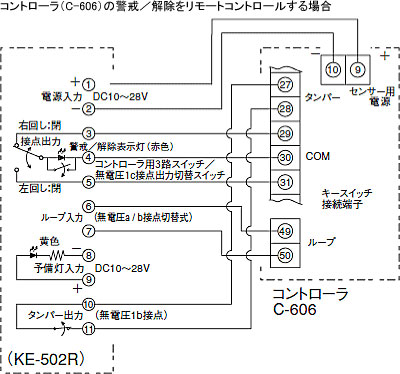

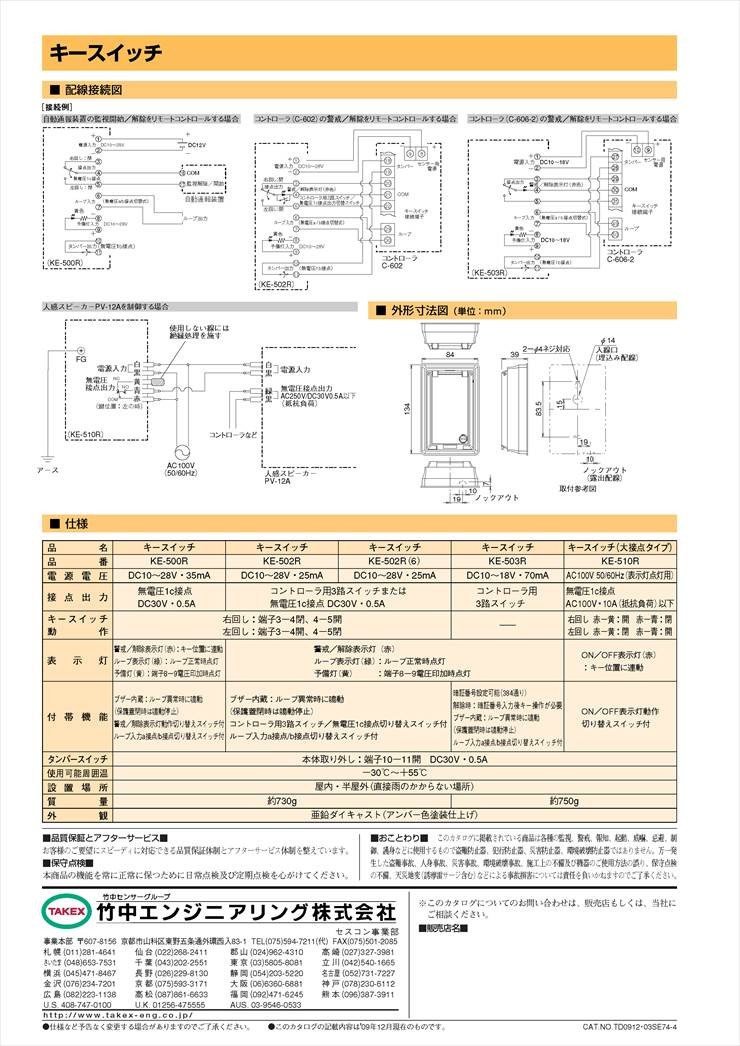

仕様書（PDF）製品カタログ（PDF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

店舗やオフィスの通用口での警戒操作
複数の場所から警備をかけたい3路回路構成
ピッキング対策を重視する高セキュリティ施設
管理者が複数いる現場（予備キーが必要な場合）

導入前に確認したいポイント

直接雨がかかる場所への設置は避けてください
シリンダーへの油剤注入は故障の原因となります
コントローラが3路入力に対応しているか確認
本体取り外し監視が必要な場合はタンパー配線を実施

特長

複製困難な特殊キーと耐ピッキング構造

ピッキングされにくい高度なキーシリンダーと、複製が極めて困難な特殊キーを採用しています。物理的なセキュリティ強度を求める法人施設や重要箇所の管理に最適です。本モデルはキー6本が付属しており、複数名での管理にも対応します。

リモート操作を実現する3路方式

キースイッチ側と警備用コントローラ側の双方から警戒のセットおよびリセットが可能な3路方式を採用しています。一箇所からの操作に縛られず、利便性の高いシステム構築が可能です。

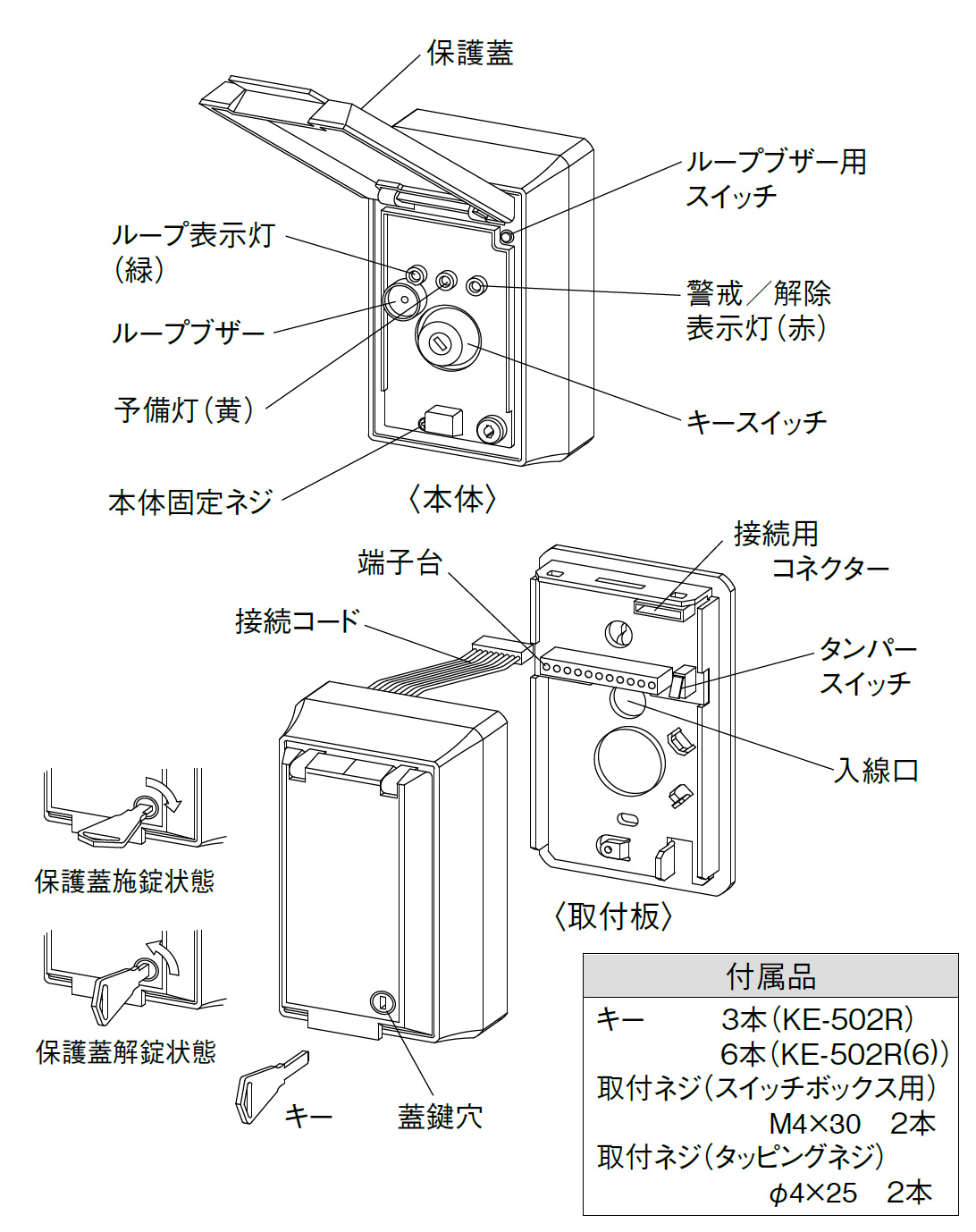

状態を一目で把握できる3LED表示灯

「警戒/解除（赤）」「ループ（緑）」「予備（黄）」の3つのLEDを搭載しています。警備状態や回路の正常性を視覚的にフィードバックするため、操作ミスや設定漏れを未然に防ぐことができます。

ループ異常を知らせる内蔵ブザー

ループ入力と連動したブザーを装備しており、異常が発生した際に音で通知します。保護蓋が開いている時のみ鳴動し、閉蓋時には自動で停止するため、メンテナンス時や不備の確認に非常に便利です。

堅牢な亜鉛ダイキャストボディと防滴構造

本体外装には耐久性に優れた亜鉛ダイキャスト（アンバー色塗装）を採用。軒下などの半屋外環境でも使用可能な防滴構造となっており、過酷な運用条件下でも長期にわたって安定した性能を発揮します。

不正破壊を監視するタンパー機能

本体を取付板から取り外そうとするとアラーム信号を発するタンパースイッチを標準装備しています。不審者による破壊行為やいたずら、不正な内部アクセスを常時監視することが可能です。

柔軟なシステム構築を可能にする切替機能

基板上のスイッチ操作により、「3路スイッチ」と「無電圧c接点」の切り替え、およびループ入力の「a接点/b接点」の切り替えが可能です。他社製品や汎用リレー回路との接続も容易に行えます。

長距離配線への対応

電圧降下を考慮した設計により、太い電線（φ1.2mmなど）を使用することで最大1,500m〜2,000mまでの長距離配線に対応可能です。大規模施設や屋外ゲートからの配線引き回しにも余裕を持って対応できます。

    選定時に評価したい強み
    高信頼性： 施工現場で評価の高い竹中エンジニアリング製。
多機能： LED3灯・ブザー・タンパーを標準装備したオールインワン設計。
キー管理： 付属キー6本により、追加複製のコストと手間を削減。
運用性： 3路/c接点切替により、既存システムへのリプレイスもスムーズ。



施工・設置ガイド

地上から1.2m〜1.5mの操作しやすい高さに、水平に設置してください。壁面の凹凸がある場合はコーキング処理を行い、浸水を防いでください。

確認項目	この製品での考え方
推奨電線と距離	φ0.65mm：500m / φ0.9mm：900m / φ1.2mm：1,500m まで
接点定格	DC30V・0.5A。高電圧・大電流の直接制御は避けてください。
メンテナンス	キーの抜き差しが重い場合は、鉛筆の芯を塗り込んでください。油剤は厳禁。

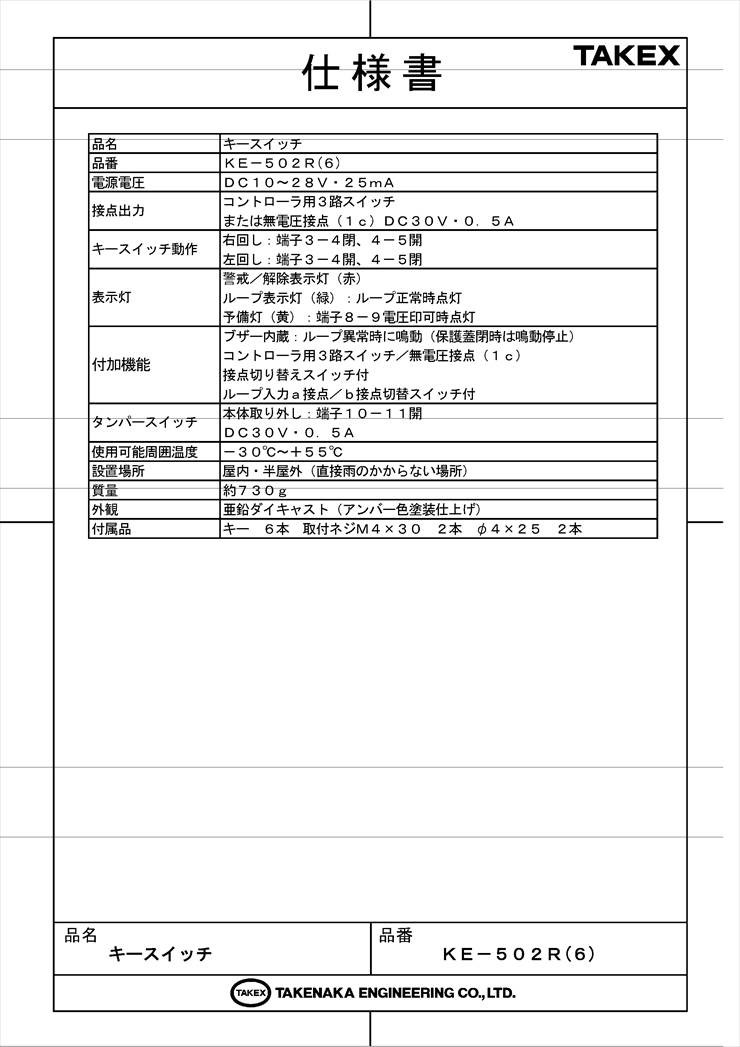

製品仕様

項目	内容
品名	キースイッチ
品番	ＫＥ－５０２Ｒ（６）
電源電圧	ＤＣ１０〜２８Ｖ・２５ｍＡ
接点出力	コントローラ用３路スイッチまたは無電圧ｃ接点　ＤＣ３０Ｖ・０．５Ａ
キースイッチ動作	右回し：端子３－４閉、４－５開左回し：端子３－４開、４－５閉
表示灯	警戒／解除表示灯（赤）ループ表示灯（緑）：ループ正常時点灯予備灯（黄）：端子８－９電圧印加時点灯
付帯機能	ブザー内蔵：ループ異常時に鳴動（保護蓋閉時は鳴動停止）コントローラ用３路スイッチ／無電圧ｃ接点切り替えスイッチ付ループ入力ａ接点／ｂ接点切り替えスイッチ付
タンパースイッチ	本体取り外し：端子１０－１１開　ＤＣ３０Ｖ・０．５Ａ
使用可能周囲温度	－３０℃〜＋５５℃（結露・氷結なきこと）
設置場所	屋内・半屋外（直接雨のかからない場所）
質量	約７３０ｇ
外観	亜鉛ダイキャスト（アンバー色塗装仕上げ）

FAQ

Q：鍵は何本付属していますか？ A：本モデル「KE-502R(6)」には、特殊キーが6本付属しています。通常モデルは3本ですが、複数名での運用に適したセットです。

Q：屋外に設置しても大丈夫ですか？ A：防滴構造ですが、直接雨がかかる場所は避けてください。軒下など、雨を避けられる半屋外への設置を推奨します。

Q：鍵の抜き差しが固くなった場合、どうすればいいですか？ A：鉛筆の芯（B以上）をキーの溝に塗り込み、数回抜き差ししてください。市販の潤滑スプレー（油剤）は故障の原因になるため絶対に使用しないでください。

Q：ブザーはどのような時に鳴りますか？ A：ループ回路に異常がある時に鳴動します。ただし、蓋を閉めている時は鳴り止む設計になっています。

Q：3路スイッチとc接点はどう使い分ければいいですか？ A：竹中エンジニアリング製の対応コントローラに繋ぐ場合は3路、それ以外の汎用接点として使う場合はc接点に設定してください。

Q：電源電圧の範囲を教えてください。 A：DC10VからDC28Vの範囲で動作します。

Q：配線距離はどれくらいまで伸ばせますか？ A：使用する線の太さに依存しますが、φ1.2mmの電線であれば最大1,500mまで配線可能です。

Q：タンパー機能とは何ですか？ A：本体を壁面から無理やり外そうとした時に、警報信号を出力する機能です。破壊行為への対策になります。

Q：ループ表示灯（緑）が逆の動き（正常時に消灯）をするのですが。 A：基板内のスイッチで、a接点入力とb接点入力を切り替えることができます。コントローラの仕様に合わせて変更してください。

Q：黄色のLED（予備灯）は何に使いますか？ A：システムに応じて自由にお使いいただけます。例えば特定の扉が空いている時の警告灯などに利用可能です。
