屋外用デイナイトカプセルネットワークカメラ [NOC-IR22T]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX（竹中エンジニアリング）ネットワークカメラフルHD 屋外用 IP66 PoE対応

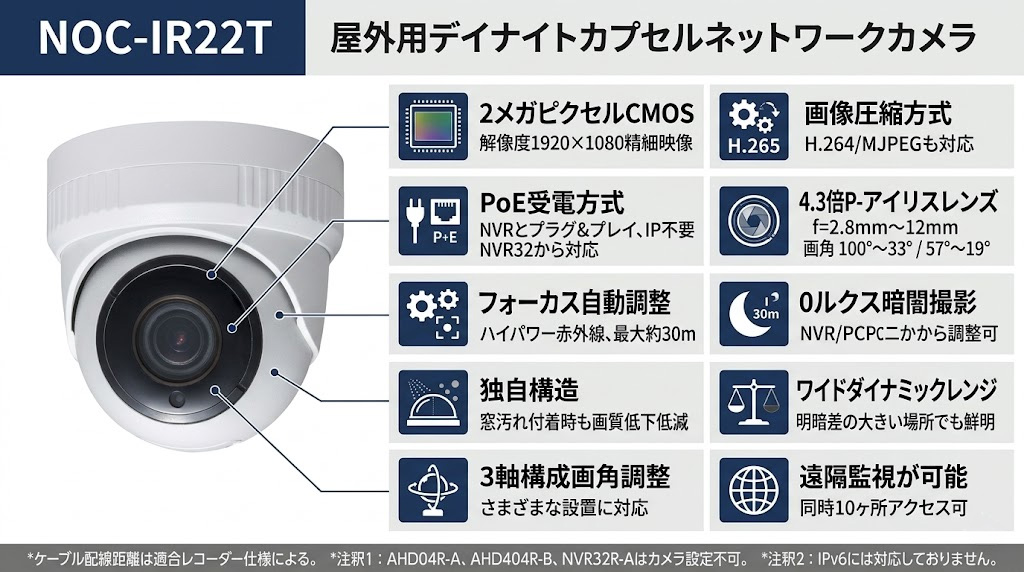

NOC-IR22T 屋外用デイナイトカプセルネットワークカメラ

2メガピクセルSONY Starvisセンサーを搭載した、屋外環境に最適なカプセル型ネットワークカメラです。フルHDの高精細な映像に加え、電動ズーム・オートフォーカス機能を備えており、設置後の調整負担を劇的に軽減。暗闇でも30m先まで届く強力な赤外線照射機能と、雨や埃による画質低下を抑える独自構造により、24時間の安定した監視を実現します。

型番： NOC-IR22T
解像度： 1920×1080（フルHD）
レンズ： 4.3倍電動ズーム P-アイリスレンズ（f=2.8〜12mm）
電源： PoE（IEEE802.3af）、DC12V、AC24V
保護等級： IP66（防塵・防水）

資料ダウンロード

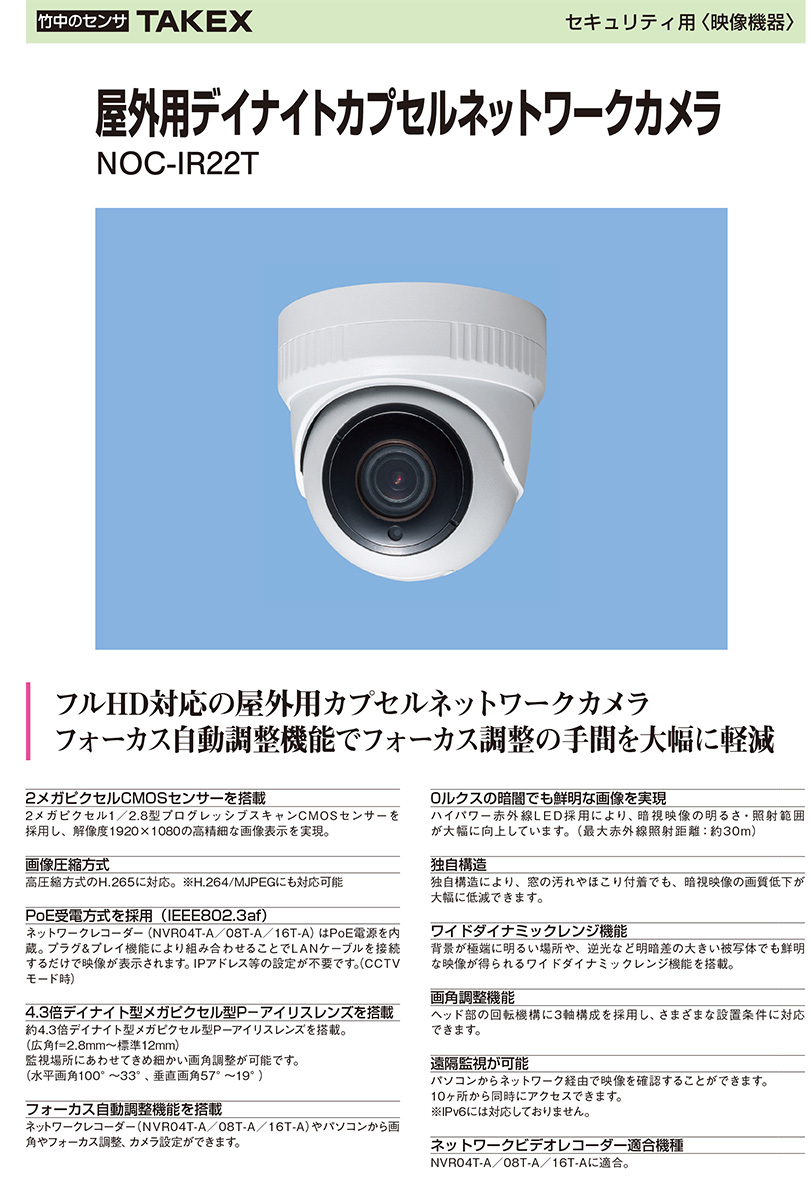

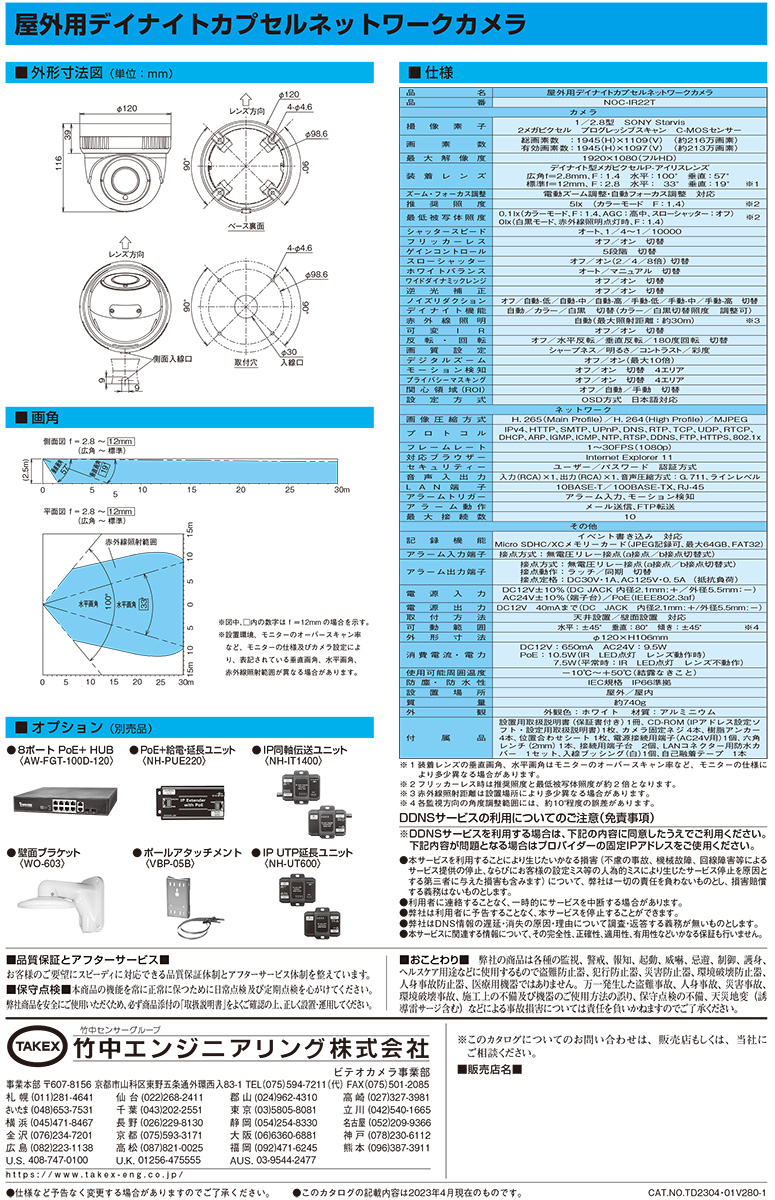

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィス・ビル外周の防犯監視
駐車場や駐輪場の車両・人物特定
工場・倉庫の屋外搬入口の監視
マンション共用部のセキュリティ向上

導入前に確認したいポイント

録画機（NVR）のファームウェア互換性
PoE給電容量（最大9.5W/台）の確保
屋外設置時のLANコネクタ防水処理
IEモード等、設定用PCの閲覧環境

特長

2メガピクセル SONY Starvis センサーによる高精細映像

1/2.8型 SONY Starvis プログレッシブスキャン CMOSセンサーを搭載。フルHD（1920×1080）の圧倒的な解像度により、細部まで鮮明なモニタリングを可能にします。低照度環境でもノイズを抑えた滑らかな映像を出力します。

4.3倍デイナイト型メガピクセル P-アイリスレンズ

f=2.8mmの広角から12mmの標準まで、設置環境に合わせて最適な画角（水平100°〜33°）に調整可能です。P-アイリスの採用により、環境光に合わせて絞りを電子制御し、常に被写界深度の深い、ピントの合った映像を維持します。

フォーカス・画角の自動調整機能

電動ズームおよびオートフォーカス機能を搭載しているため、ネットワーク経由でレコーダーやPCから遠隔での画角調整が可能です。高所作業中に行う手動でのフォーカス調整が不要になり、施工およびメンテナンスの工数を大幅に削減します。

0ルクスの暗闇に対応する強力赤外線LED

最大照射距離30mのハイパワー赤外線LEDを内蔵。昼間はカラー、夜間は自動的に白黒映像へ切り替えるデイナイト機能を備え、完全な暗闇においても被写体をはっきりと捉えます。独自構造により、カバーへの汚れ付着による赤外線の乱反射も抑制されています。

次世代圧縮規格 H.265 対応による効率化

高効率なビデオ圧縮方式 H.265 を採用。従来の H.264 と比較して、高画質を維持しながらネットワーク帯域の負荷を軽減し、録画用ハードディスクの消費容量を大幅に節約することが可能です。※H.264/MJPEGにも対応しています。

過酷な環境に耐える IP66 防塵・防水設計

IEC規格 IP66 に準拠した頑強なアルミニウム製筐体を採用。雨風に曝される屋外壁面や天井への設置に対応し、-10℃〜+50℃の幅広い温度範囲で安定して動作します。3軸回転機構により、傾斜地や垂直面への取り付けも容易です。

ワイドダイナミックレンジ（WDR）機能

逆光や明暗差の激しい環境下でも、明るい部分と暗い部分を同時に補正。黒つぶれや白とびを抑え、エントランスや窓際などでも視認性の高い映像を確保します。

柔軟な3系統電源方式（PoE / DC12V / AC24V）

LANケーブル1本でデータ通信と給電を行うPoE（IEEE802.3af）に加え、DC12V、AC24Vの電源入力に対応。既存の電源インフラを活かした柔軟な施工が可能です。同社製NVRとの組み合わせでは、接続するだけでIP設定が完了するプラグ＆プレイも利用できます。

    選定時に評価したい強み
    施工性の高さ： 電動ズーム・フォーカス対応で、現場での微調整が極めて容易です。
安定した暗視性能： 独自構造による内面反射の低減と30m照射により、夜間の証拠能力が高いです。
省コスト録画： H.265対応により、長期間の録画保存が低コストで実現可能です。
信頼のTAKEXブランド： BtoBセキュリティ市場で実績のある国内メーカーによる高い品質管理。



配線・端子仕様

端子種別	仕様・電気的特性	用途・備考
LAN (RJ-45)	10BASE-T/100BASE-TX PoE (IEEE802.3af) 対応	ネットワーク接続およびPoE給電用。
AC24V / DC12V IN	AC24V±10% (8.6W) / DC12V±10% (600mA)	PoEを使用しない場合の外部電源入力。
DC12V OUT	DC12V 最大40mA	外部センサーなどの小電力機器への給電用。
ALARM IN/OUT	無電圧リレー接点 (a接点/b接点切替)	外部センサー連動や警報出力に使用。
AUDIO IN/OUT	RCAピンジャック (G.711)	マイク入力および外部スピーカー出力用。

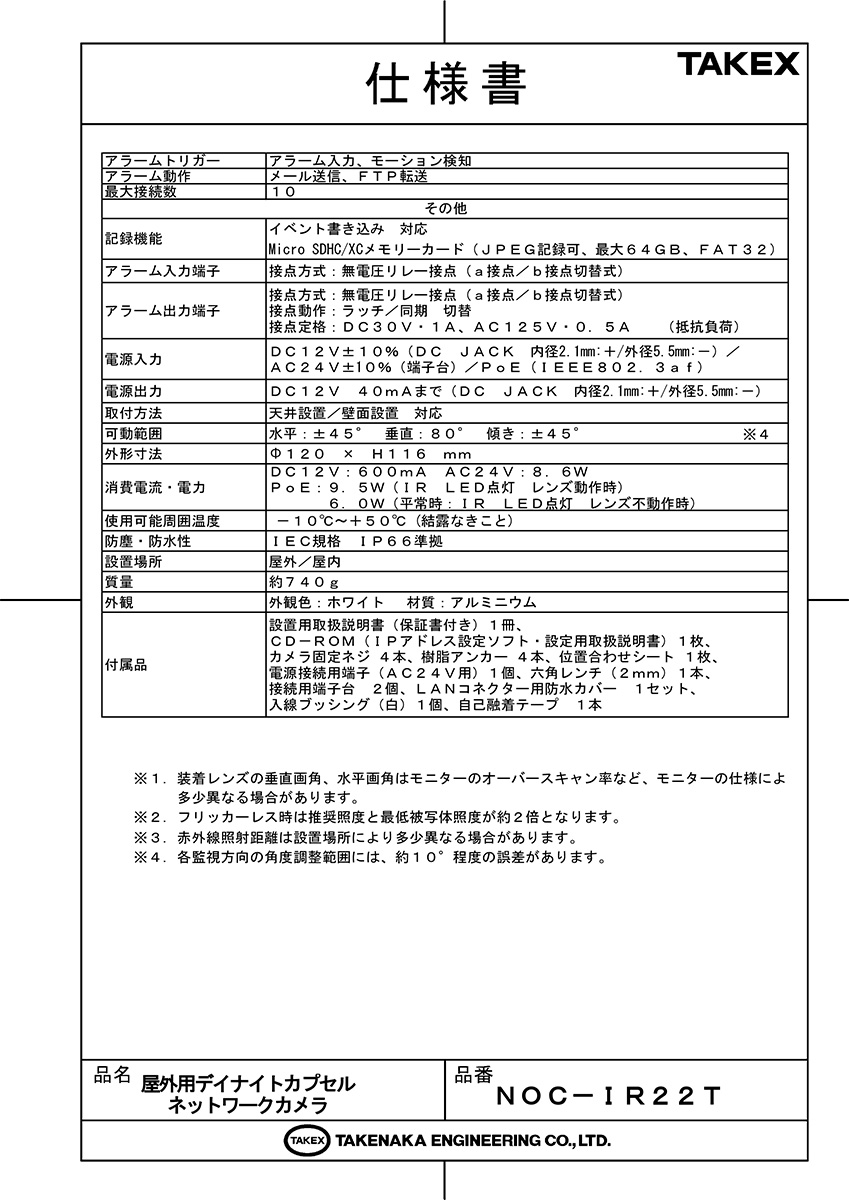

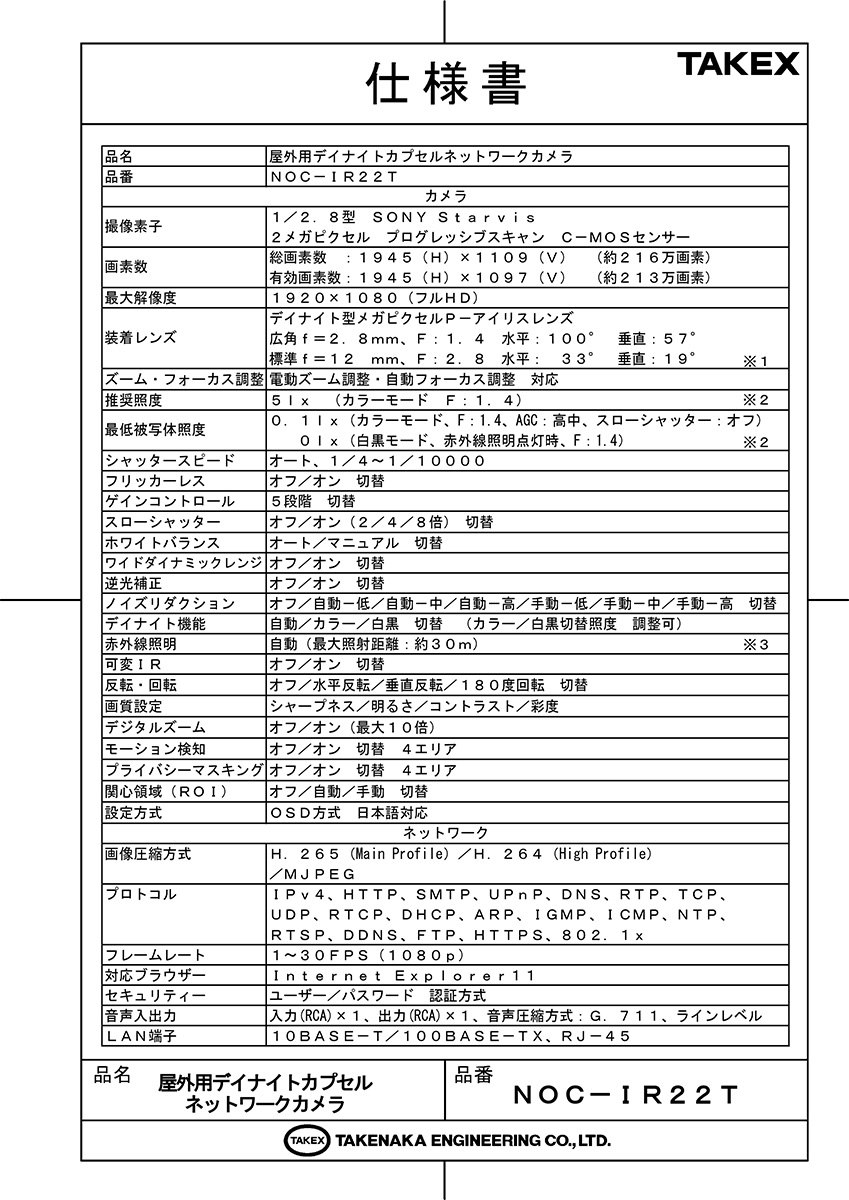

製品仕様

項目	内容
品名 / 品番	屋外用デイナイトカプセルネットワークカメラ / NOC－IR22T
撮像素子	1／2.8型 SONY Starvis 2メガピクセルプログレッシブスキャン C-MOSセンサー
画素数	総画素数：1945(H)×1109(V) / 有効画素数：1945(H)×1097(V)
最大解像度	1920 × 1080 (フルHD)
装着レンズ	電動ズーム対応P－アイリスレンズ (f＝2.8mm/F1.4 〜 12mm/F2.8)
画角	水平：100°〜33° / 垂直：57°〜19°
最低被写体照度	カラー：0.1 lx / 白黒：0 lx (赤外線照射時)
赤外線照明	自動点灯 (最大照射距離：約30m)
画像圧縮方式	H.265 (Main Profile) ／ H.264 (High Profile) ／ MJPEG
フレームレート	1 〜 30FPS (1080p)
ネットワークプロトコル	IPv4, HTTP, SMTP, UPnP, DNS, RTP, TCP, UDP, RTCP, DHCP, ARP, IGMP, ICMP, NTP, RTSP, DDNS, FTP, HTTPS, 802.1x
音声入出力	入力(RCA)×1、出力(RCA)×1 (G.711)
アラーム入出力	入力×1、出力×1 (無電圧リレー接点)
記録機能	Micro SDHC/XCメモリーカードスロット内蔵 (最大64GB, FAT32)
電源入力	DC12V±10% / AC24V±10% / PoE (IEEE802.3af)
消費電力	PoE：9.5W (最大) / DC12V：600mA / AC24V：8.6W
防塵・防水性	IEC規格 IP66準拠
使用可能周囲温度	－10℃ 〜 +50℃ (結露なきこと)

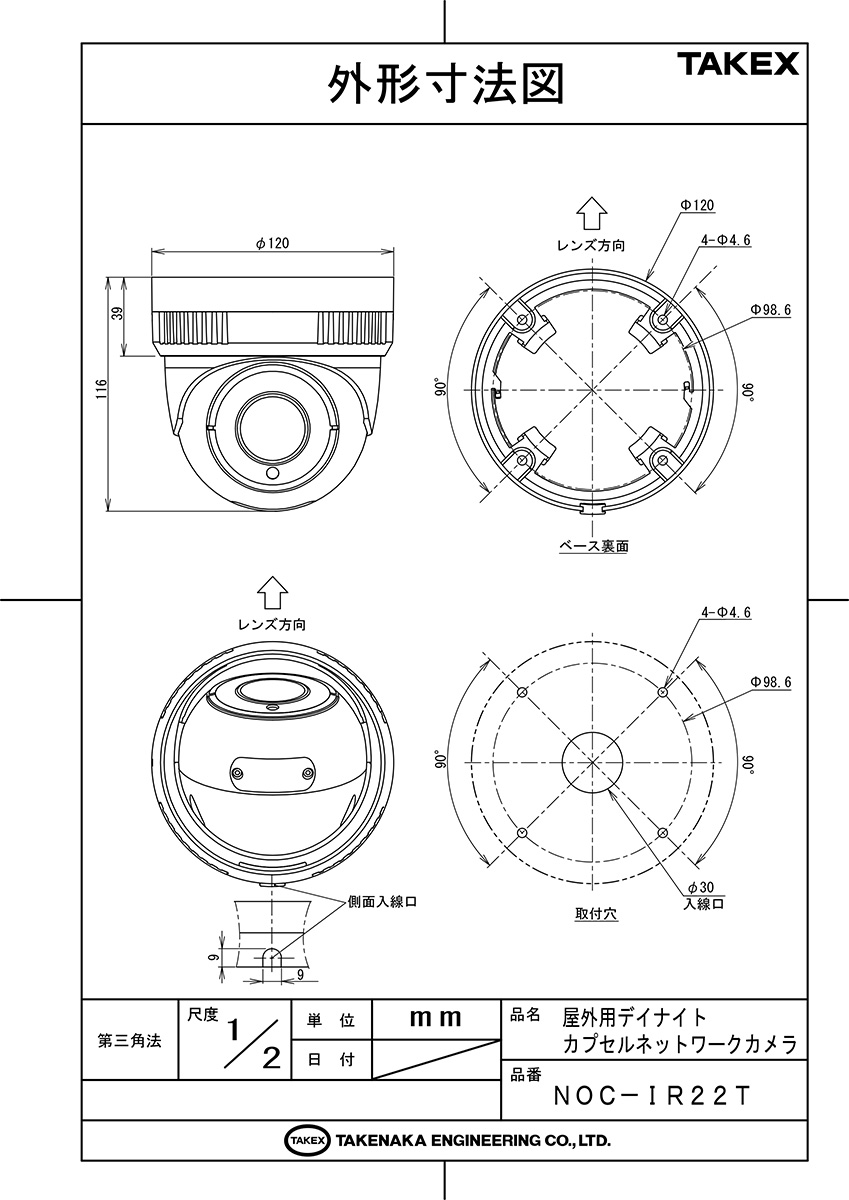

外形寸法 / 質量	Φ120 × H116 mm / 約740 g
材質 / 外観色	アルミニウム / ホワイト

FAQ

Q：初期設定時のIPアドレスとパスワードを教えてください。 A：工場出荷時の初期IPアドレスは「192.168.0.200」、ユーザー名は「ADMIN」、パスワードは「1234」です。

Q：PoE HUBからの給電だけで動作しますか？ A：はい、IEEE802.3af準拠のPoE給電に対応していますので、LANケーブル1本で動作可能です。

Q：ピントが合いにくい場合、どうすればよいですか？ A：ネットワーク経由の設定画面からオートフォーカス（AF）を実行してください。複数台同時に行うと電力スパイクが発生するため、1台ずつ実施することを推奨します。

Q：夜間に赤外線が反射して画面が白くなることはありますか？ A：本機は窓の汚れや反射を抑える独自構造を採用していますが、近くに壁などの反射物がある場合はパン・チルト調整で回避してください。

Q：スマートフォンから映像を確認できますか？ A：対応するネットワークビデオレコーダー（NVR）を介して、専用アプリから遠隔監視が可能です。

Q：SDカードへの録画に対応していますか？ A：はい、Micro SDHC/XCカード（最大64GB）へのイベント書き込みに対応しています。

Q：他社製のNVRでも使用できますか？ A：標準的なプロトコルに対応していますが、プラグ＆プレイ等の自動設定機能はTAKEX指定の適合機種（NVR16T-A等）に限定されます。

Q：ブラウザでライブ映像が表示されません。 A：Internet Explorer 11、またはMicrosoft Edgeの「IEモード」での閲覧が必要です。また、ActiveX（WebViewer.exe）のインストールが必要です。

Q：屋外設置時に保護ハウジングは必要ですか？ A：いいえ、IP66の防水・防塵性能を備えているため、ハウジングなしでそのまま屋外に設置いただけます。

Q：音声のやり取りは可能ですか？ A：音声入出力端子を搭載しているため、別途マイクやアンプ内蔵スピーカーを接続することで双方向通信が可能です。
