パッシブセンサーブラック TAKEX 竹中エンジニアリング [PA-4810A(BL)]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

竹中エンジニアリングパッシブセンサーデュアルツイン・ファジィ処理屋内壁面・コーナー用

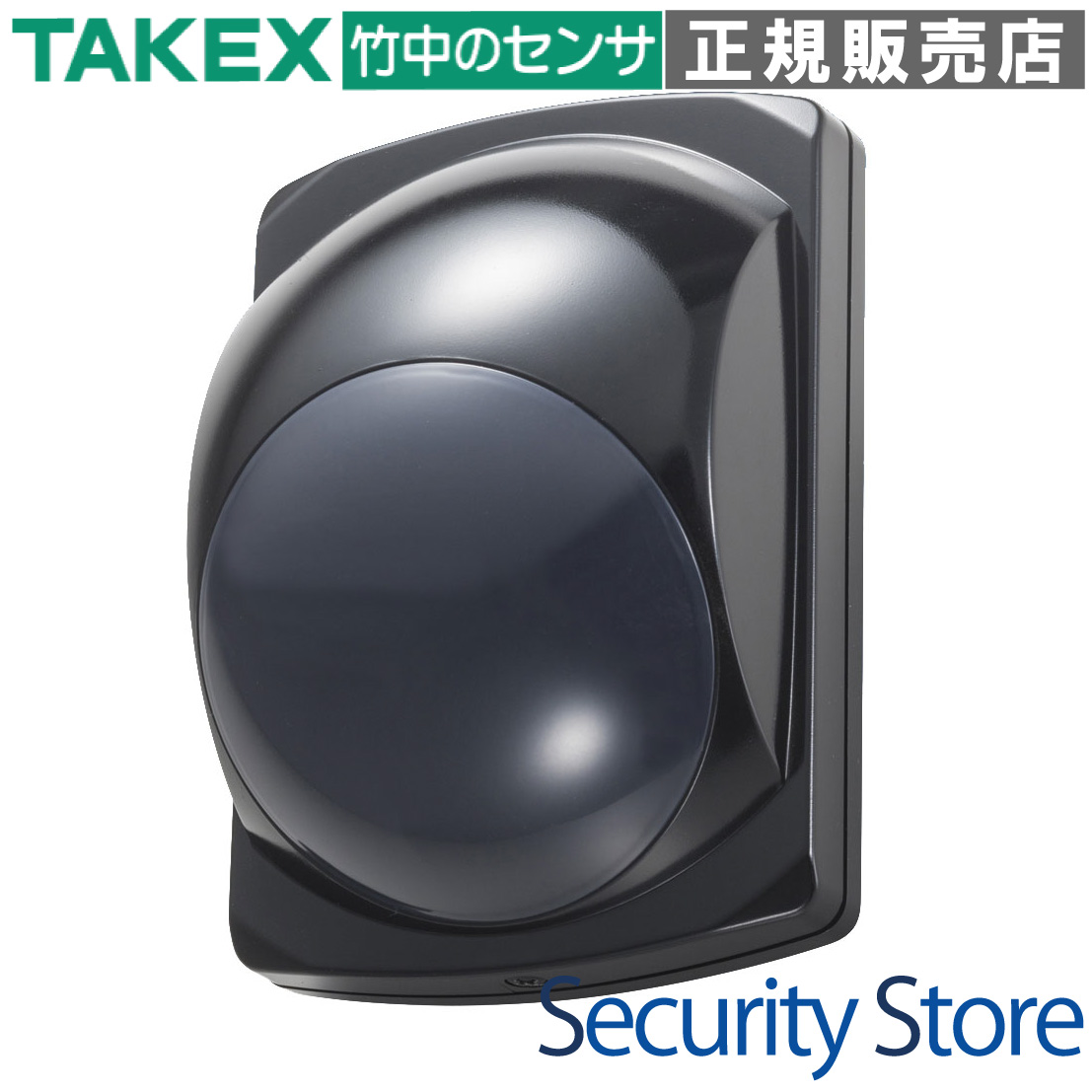

PA-4810A(BL) パッシブセンサーブラック

本製品は、人体から放射される遠赤外線のエネルギー変化を捉え、独自のファジィ理論により高精度に人物を検知する屋内向けの防犯センサーです。
デュアルツイン素子とマルチパラボラミラーの採用により、環境ノイズに強く誤報を徹底的に抑えます。また、神社仏閣やデザイン空間に調和する黒色筐体を採用しています。

型番： PA-4810A(BL)
製品名： パッシブセンサーブラック
方式 / カテゴリ： パッシブインフラレッド方式（PIR） / 屋内用防犯センサー
警戒エリア： 立体警戒最長12m
設置場所 / 対応環境： 屋内専用（壁面・柱など、最大取付高さ4.0m）
電源 / 通信 / 仕様上の核： DC9.5?28V / 無電圧半導体接点出力（a/b切替可） / 照準機能付き

資料ダウンロード

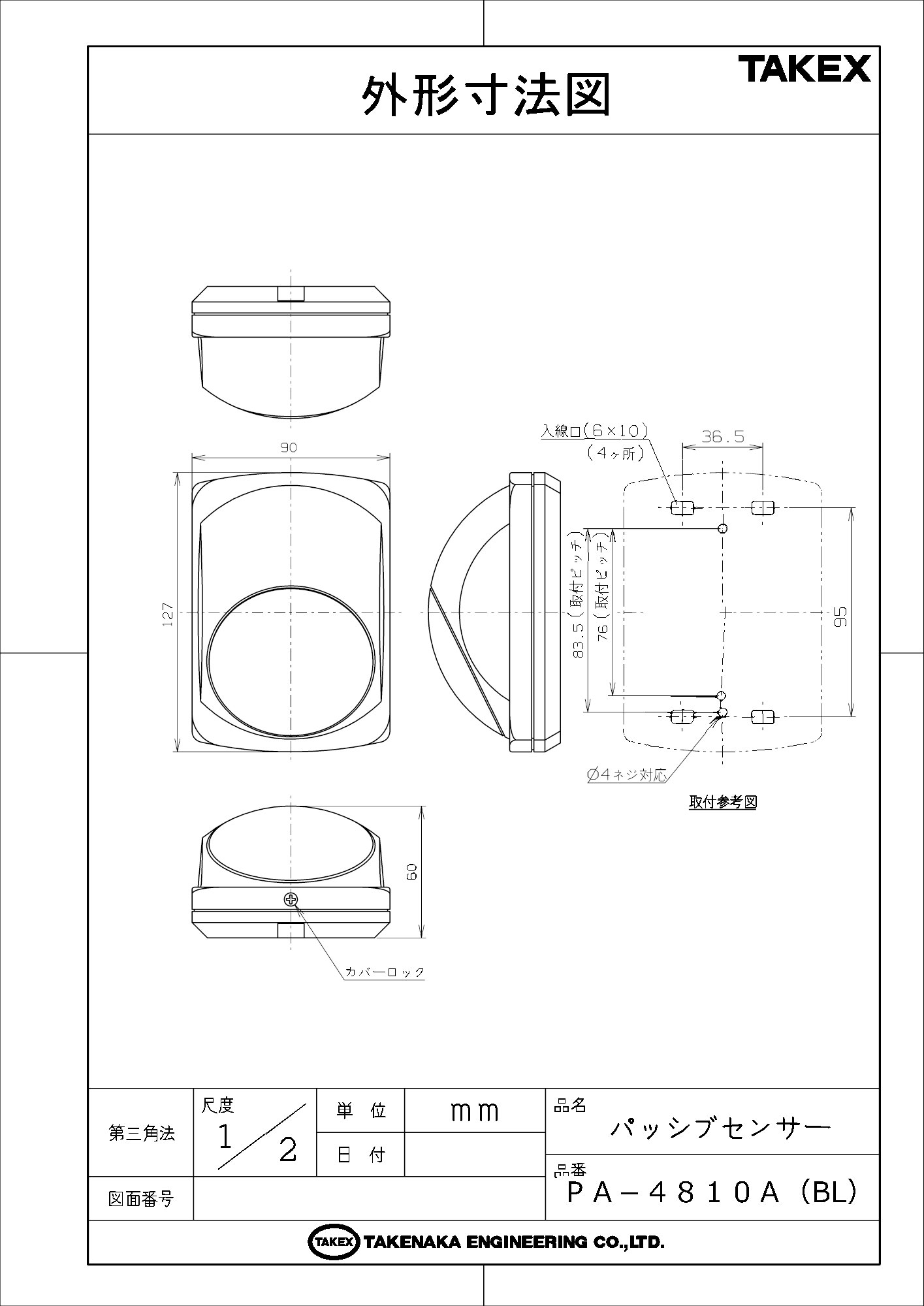

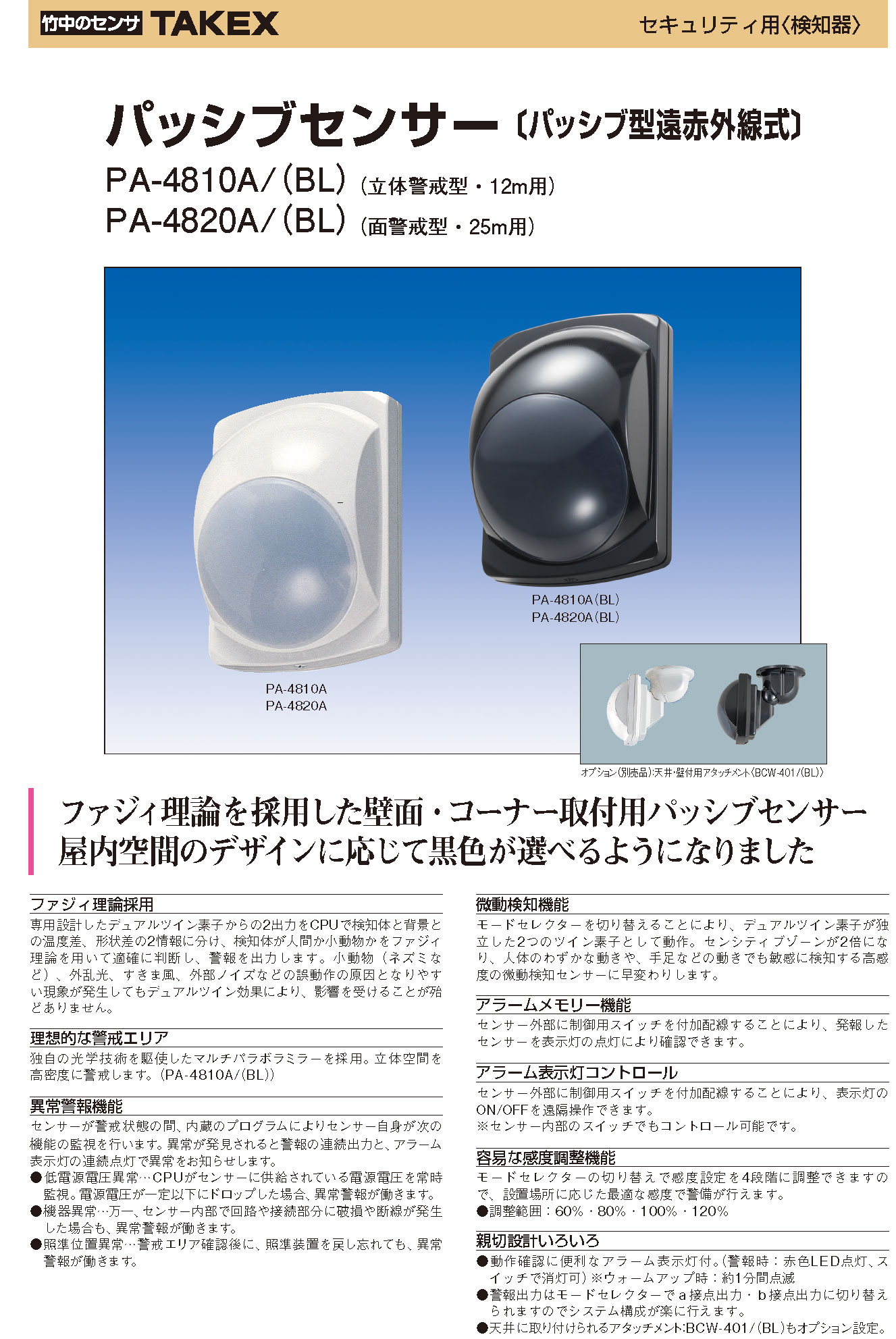

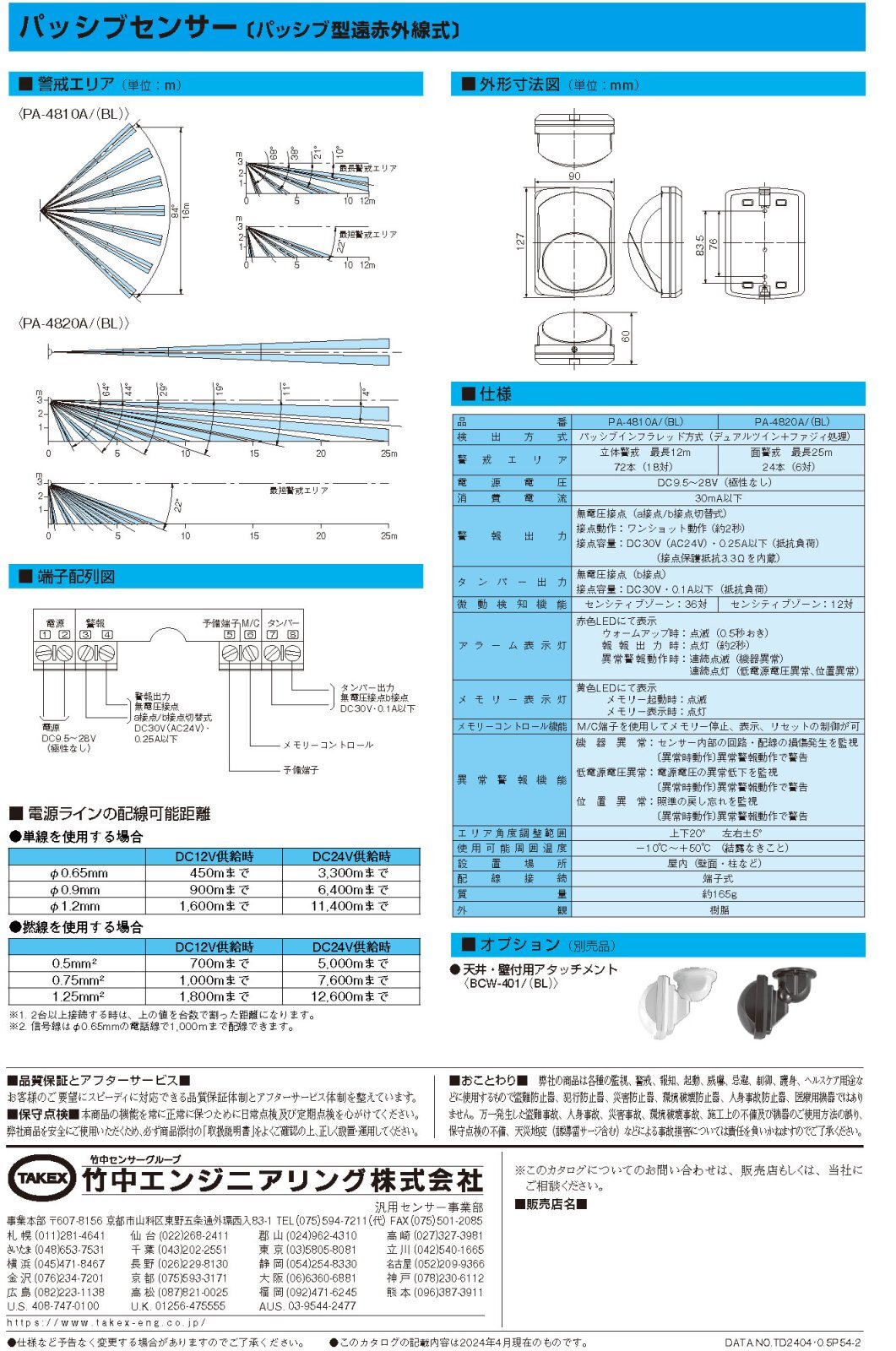

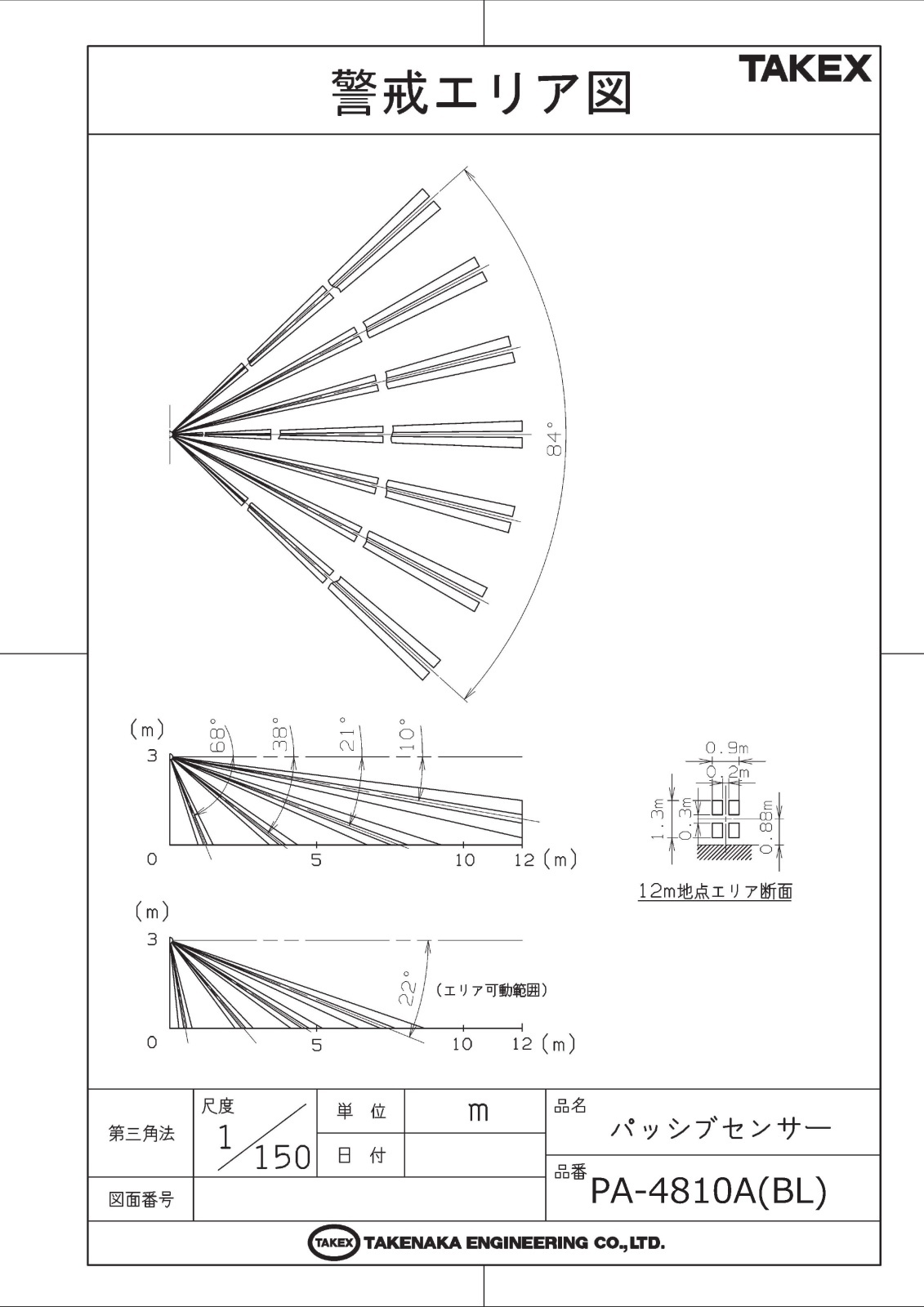

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）

この製品が向いている用途

神社仏閣、ブティックなど、内装デザインへの配慮が必要な黒色基調の天井や壁面
人間と小動物の区別が求められる高精度な防犯システム構築
空調の吹き出しや隙間風など、環境ノイズの影響が懸念される屋内空間
現場での正確なエリア確認（照準合わせ）が必要なプロ向けの防犯設備

導入前に確認したいポイント

本製品は屋内専用です。屋外や直接水がかかる場所には設置できません。
設置高さは最大4.0m以下に設定してください。高すぎると足元の死角が拡大します。
遠赤外線はガラスを透過しないため、ガラス越しの警戒は不可能です。
急激な温度変化の直撃や、犬・猫などペットの動線を避けるよう設置してください。

特長

デュアルツイン素子とファジィ理論による高い信頼性

専用設計されたデュアルツイン素子からの2出力をCPUで分析し、検知体と背景との「温度差」や「形状差」から人間か小動物かをファジィ理論を用いて的確に判断します。
ネズミなどの小動物や外乱光、隙間風などの悪環境下においても、デュアルツイン効果により誤動作の発生を極めて低く抑え、安定した防犯警戒を実現します。

立体空間を高密度に警戒するマルチパラボラミラー

安価なフレネルレンズではなく、精密な反射鏡（マルチパラボラミラー）を採用しています。独自の光学技術により集光ロスが少なく、長距離でも正確に赤外線エネルギーを受光素子へと導き、立体空間を高密度に警戒します。

フェールセーフな自己診断・異常警報機能

センサーが警戒状態の間、内蔵プログラムによりセンサー自身が健康状態を常時監視します。
低電源電圧異常（供給電圧が一定以下にドロップ）、機器異常（内部回路の破損や断線）、照準位置異常（アライメント後の戻し忘れ）が発見された場合、アラーム表示灯の連続点滅と警報の連続出力によって即座に異常をお知らせします。

景観を損ねない黒色仕様筐体

無骨な白色センサーが目立ちやすい神社仏閣やダーク調の意匠を取り入れたブティックなどに最適な黒色の筐体を採用しています。デザイン性にこだわるお客様へ、空間調和とセキュリティの両立をご提案いただけます。

    選定時に評価したい強み
    微動検知機能： モード切り替えにより、センシティブゾーンが2倍になり、手足の僅かな動きにも反応する高感度センサーに早変わりします。
アラームメモリー機能： 複数台を同一ループに接続した場合でも、発報したセンサーを表示灯の点灯で事後に特定可能です。

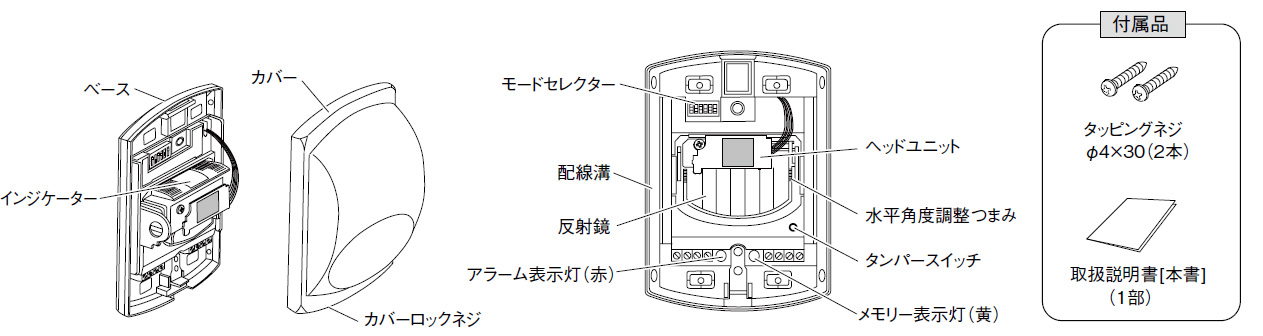

照準（ビジュアル・アライメント）機能： 内部のヘッドユニットをスライドさせ、実際の警戒エリアを反射鏡から目視で確認・調整できる機構を備えています。
4段階の容易な感度調整： 設置場所の環境（ノイズレベル）に合わせて、60%・80%・100%・120%の4段階で最適な感度設定が行えます。



施工・設置ガイド

防犯用途において、誤報や失報の多くは設置場所の選定に起因します。以下の基準や注意点を厳守して施工を行ってください。

環境要因・厳禁事項	誤動作を防ぐための対策と理由
急激な温度変化	エアコンや暖房器具の風が直接当たる場所への設置は避けてください。背景との急激な温度較差が誤報の直接的原因となります。
強い外乱光の直射	太陽光の直射や車のヘッドライトが直接センサーのカバーに当たる場所には設置しないでください。
揺れる物体の介在	警戒エリア内に隙間風や空調で揺れる植物、洗濯物、カーテンなどが存在しないようにしてください。
小動物の動線	犬、猫などのペットが徘徊する場所は避けてください。どうしても避けられない場合は、エリアの角度調整を行う必要があります。
透明な遮蔽物	人体から発せられる遠赤外線はガラスやアクリルを透過しません。ガラス越しの警戒はできないため、直接見通せる位置に設置してください。

LED表示と動作状態

保守作業の際は、まず搭載されている2つのLED（赤色・黄色）の点灯・点滅パターンを観察することで、機器の現在のステータスを素早く把握できます。

状態・現象	アラーム表示灯（赤色LED）	メモリー表示灯（黄色LED）	機器の内部状態・出力
電源投入直後 (約1分間)	点滅（0.5秒周期）	消灯	ウォームアップ中。人体を検知しても警報出力は出ません。
正常待機時	消灯	消灯	正常警戒中。
発報時 (人体検知)	点灯（約2秒）	消灯	アラーム端子から警報出力（約2秒のワンショット動作）。
異常: 機器破損/断線異常: 低電源電圧異常: 位置戻し忘れ	連続点滅（高速）	消灯	異常アラート。警報出力は連続出力（出っ放し）に固定され、システムに異常を通知します。

内部設定 / DIPスイッチ (モードセレクター)

現場の環境やシステム構成に合わせて、内部の6連DIPスイッチで各種最適化を行います。

SW番号	機能名称	ON の動作	OFF の動作	出荷時	保守時の設定指針
SW1	アラーム表示灯	検知時点灯	検知時点灯しない	ON	動作テスト時はON。防犯上の観点から実運用時はOFFを推奨。
SW2	メモリーモード	オートリセットモード	マニュアルモード	ON	6番(M/C)端子を使用しない場合は、必ずOFFにしてください。
SW3	警報接点切替	a接点 (N.O.)	b接点 (N.C.)	OFF	防犯用途では断線検知が可能な「b接点」を必ず使用してください。
SW4 / SW5	感度設定	組合せで 120%, 100%, 80%, 60% の4段階		100%	環境が悪く誤報が懸念される場合は80%や60%に落としてください。
SW6	微動検知機能	有効 (高感度)	無効 (標準)	OFF	小動物への耐性が低下するため、狭い範囲での微細な動作検知が必要な場合のみONにしてください。

トラブルシューティング

障害現象	考えられる原因	診断のステップと解決策
全く動作（検知）しない	電源断、電圧降下、遮蔽物、エリアズレ	端子間の電圧がDC9.5V以上あるか確認。前方にガラス等がないか確認。照準モードでアライメントをやり直す。
人がいないのに動作する（誤報）	急激な温度変化、揺れる物体、外乱光	エリア内の熱源（エアコン等）や揺れるカーテン、ペットの動線を排除する。窓から差し込む西日を避ける。
赤色LEDが連続点滅し警報が出続ける	ヘッド戻し忘れ、低電源電圧、機器故障	ヘッドユニットが照準モードのまま下がっていないか確認。供給電圧を測定。解決しない場合は基板故障の可能性があります。

製品仕様

項目	仕様内容
品名	パッシブセンサー
品番（型番）	PA-4810A(BL)
検出方式	パッシブインフラレッド方式（デュアルツイン・ファジィ処理）
警戒エリア	立体警戒　最長12m
センシティブゾーン	18対（72本）
エリア調整範囲	上下方向：20°、水平方向：±5°
電源電圧	DC9.5?28V（極性なし）
消費電流	30mA以下
警報出力	接点方式：無電圧半導体接点（a接点／b接点切替式）接点動作：ワンショット動作（約2秒）接点定格：DC30V（AC24V）・0.25A（抵抗負荷）（接点保護抵抗3.3Ωを内蔵）
タンパー出力	接点方式：無電圧接点（b接点）接点動作：カバーをはずした時に出力接点容量：DC30V・0.1A（抵抗負荷）
アラームメモリー機能	オートリセットメモリー：3分点滅、47分点灯のオートリセット動作マニュアルメモリー：6番端子を使用してメモリー停止、表示、リセットの制御を行います
微動検知機能	センシティブゾーン：36対
アラーム表示灯	赤色LEDにて表示ウォームアップ時：点滅（0.5秒おき）警報出力時：点灯（約2秒）異常警報時：連続点滅［機器異常］、連続点灯［低電源電圧異常、位置異常］ ※異常警報［機器異常］の表示のみ消灯不可
メモリー表示灯	黄色LEDにて表示メモリー起動時：点滅、メモリー表示時：点灯
異常警報機能	機器異常：センサー内部の回路配線の損傷発生を監視。異常警報動作で警告。低電源電圧異常：電源電圧の異常低下を監視。異常警報動作で警告。位置異常：照準の戻し忘れを監視。異常警報動作で警告。
使用可能周囲温度	-10℃?+50℃（結露なきこと）
設置場所	屋内の壁面・柱など（取付高さ：最大4mまで）
配線接続	端子台に配線接続
質量	約165g
外観	樹脂（ブラック）

FAQ

Q：屋外に設置することはできますか？ A：本製品は屋内専用です。屋外や直接水がかかる場所には設置できません。

Q：ガラス越しに外にいる人物を検知できますか？ A：人体から放射される遠赤外線はガラスやアクリルを透過しないため、ガラス越しの警戒は不可能です。

Q：犬や猫などペットがいる環境で使用できますか？ A：小動物への耐性を高めるデュアルツイン素子を採用していますが、ペットの徘徊は誤報の原因となります。動線を避けるよう角度調整を行うか、設置を見直してください。

Q：エアコンの風が当たる場所に設置しても問題ありませんか？ A：エアコンや暖房器具の風による急激な温度変化は誤動作の直接的な原因となります。吹き出し口の直撃や直上への設置は避けてください。

Q：設置可能な最大高さは何メートルですか？ A：最大4.0mまでです。それ以上高い位置に設置すると、足元の死角が拡大して著しく感度が低下します。

Q：アラーム表示灯（赤色）が連続点滅しています。どうすればよいですか？ A：機器異常、低電源電圧、または照準モードからの戻し忘れのいずれかをお知らせしています。まずはカバーを開け、ヘッドユニットが下がったままになっていないか確認し、続いて電源電圧がDC8.5Vを下回っていないか確認してください。

Q：警報出力をa接点とb接点で切り替えることはできますか？ A：内部のDIPスイッチ（SW3）で無電圧接点のa接点/b接点を切り替え可能です。ただし、防犯用途でご使用の際は、断線検知が可能なb接点（N.C.）を必ず使用してください。

Q：警戒エリアが正しく設定できているか目視で確認できますか？ A：はい、可能です。ヘッドユニットをスライドして「照準位置」にセットすることで、内蔵の反射鏡を通して実際の警戒エリアの死角や中心軸を目視で確認できます。

Q：環境に合わせて感度を調整することはできますか？ A：内部のモードセレクター（DIP SW4・SW5）の組み合わせにより、感度を60%、80%、100%、120%の4段階で容易に設定できます。

Q：アラームメモリー機能とはどのような機能ですか？ A：同一ループ内に複数のセンサーを直列配線している場合、後からどのセンサーが発報したかを黄色LEDの点灯状態から特定できる便利な機能です。
