パッシブセンサーブラック TAKEX 竹中エンジニアリング [PA-4820A(BL)]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

竹中エンジニアリングパッシブセンサー面警戒型（最長25m）屋内・壁面取付

PA-4820A(BL) パッシブセンサーブラック

本製品は、ファジィ理論とデュアルツイン素子を採用し、小動物や環境ノイズによる誤報を極限まで低減した屋内用パッシブセンサーです。
筐体にブラック色を採用しており、神社仏閣やブティックなど、デザイン性を重視するダーク調の空間にも目立たず調和します。最長25mの面警戒が可能で、照準によるエリア目視調整や自己診断機能を搭載し、プロフェッショナルな防犯設備構築をサポートします。

型番： PA-4820A(BL)
製品名： パッシブセンサーブラック
検出方式： パッシブインフラレッド方式（デュアルツイン・ファジィ処理）
主な用途： 空間デザインを損ねない防犯警戒、長距離（最長25m）の侵入検知
設置場所： 屋内の壁面・柱・コーナー（最大取付高さ：4.0m）
電源 / 出力： DC9.5?28V（極性なし） / 無電圧半導体接点（a/b切替式）

資料ダウンロード

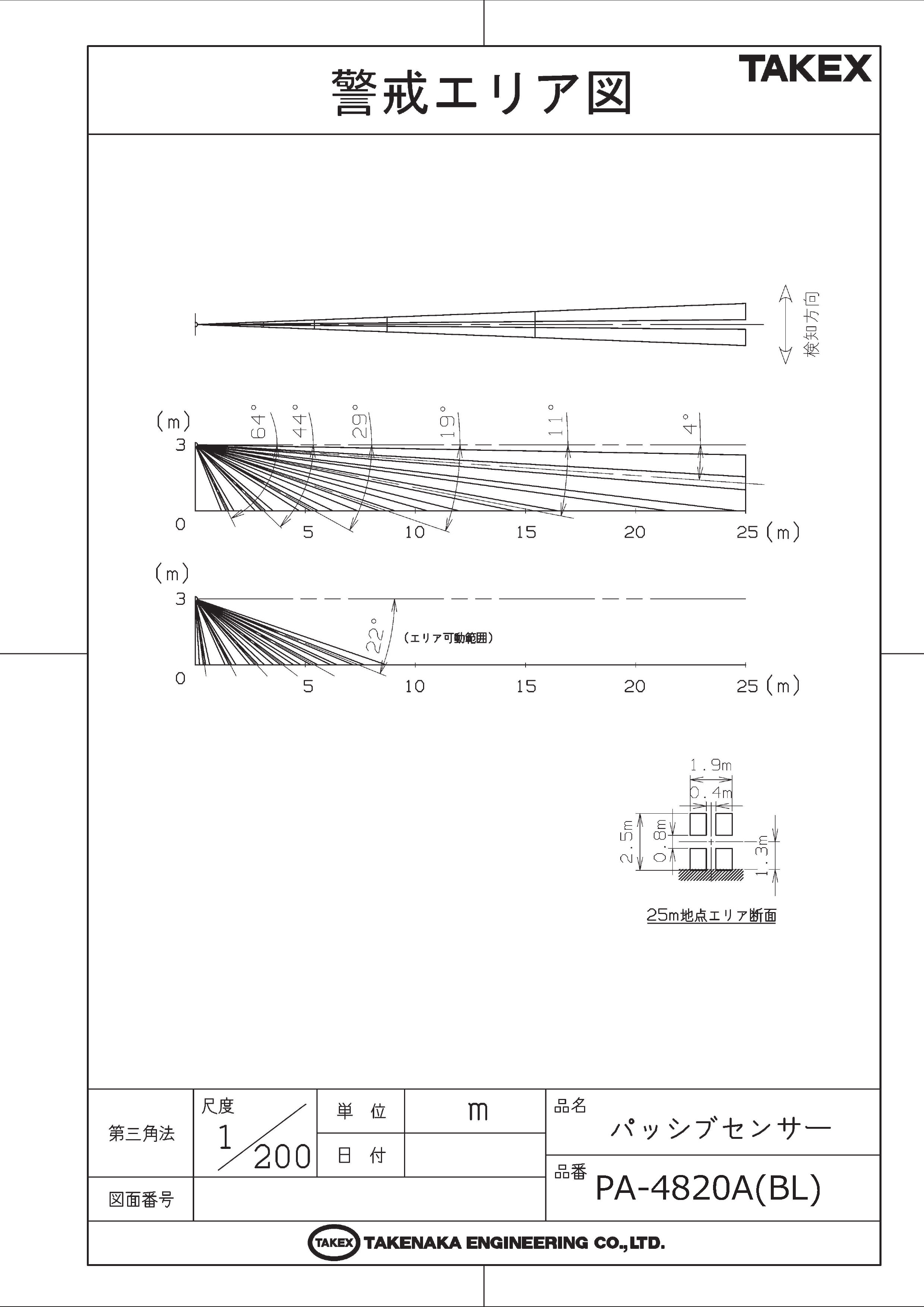

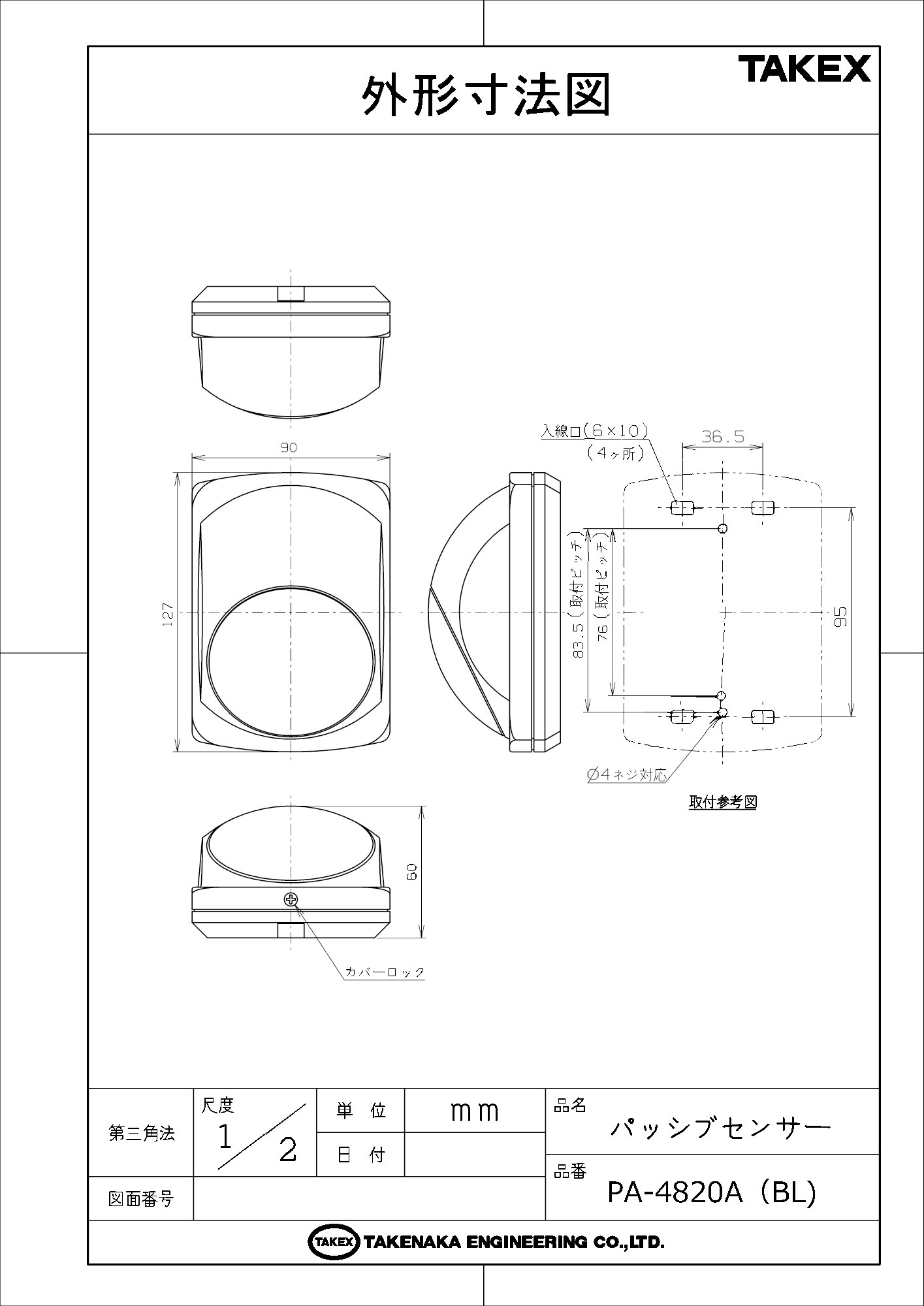

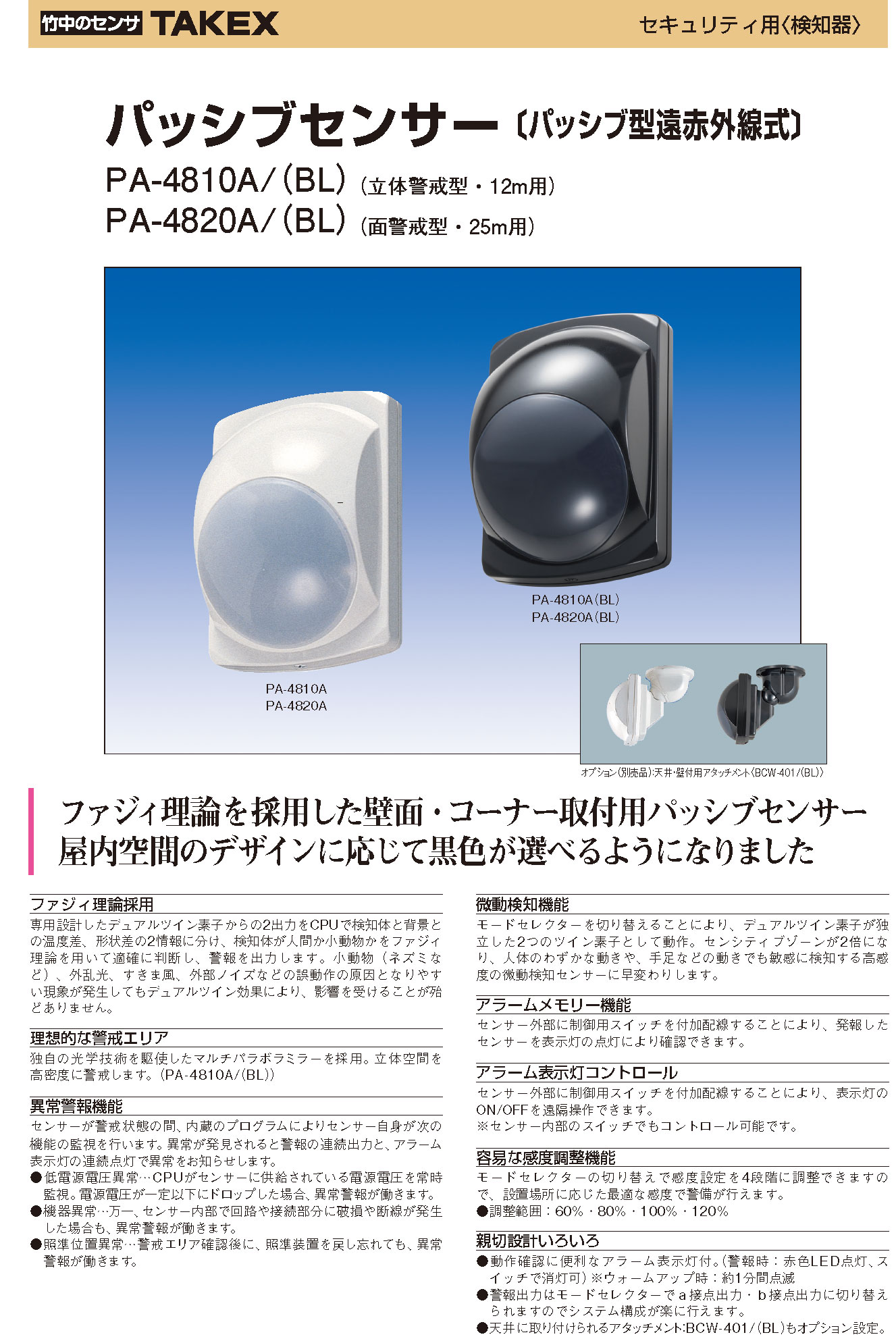

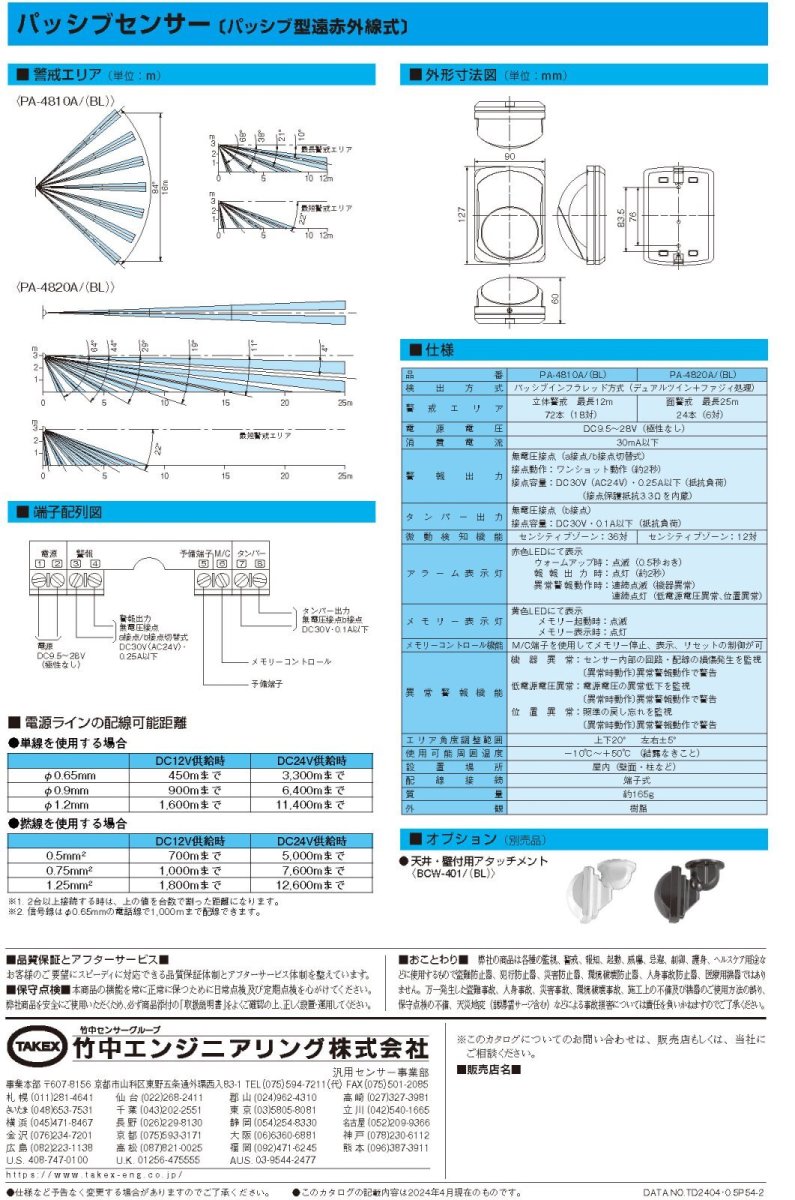

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）外形寸法図（PDF）

この製品が向いている用途

神社仏閣やブティックなど、ダーク色の天井・壁面がある空間
景観やインテリアデザインを損ないたくない商業施設
廊下やホールなど、最長25mの長距離・面警戒が必要な場所
空調の吹き出しや隙間風など、誤報リスクが懸念される環境

導入前に確認したいポイント

屋内専用です。屋外や水のかかる場所には設置できません。
最大取付高さは4.0mです。それ以上では感度が低下します。
遠赤外線はガラスを透過しないため、ガラス越しの警戒はできません。
複数台設置時は、最も遠い端末でDC9.5V以上を確保できる配線設計が必要です。

特長

ファジィ理論とデュアルツイン素子による圧倒的な誤報低減

専用設計されたデュアルツイン素子（計4セグメント）からの出力をマイコンが解析。「温度変化の立ち上がり」「持続時間」「周囲温度との較差」をファジィ理論で総合的に判断します。人間と小動物の違いを適確に見分け、隙間風や外乱光による誤動作を物理的かつ論理的に排除します。

空間デザインに溶け込む黒色仕様

新たにブラックカラーの筐体をラインナップ。ダーク調の壁面や天井に設置してもセンサー本体が目立ちにくく、建物の美観を損ないません。空間デザインにこだわるお客様への防犯提案に最適です。

フェールセーフに徹した異常警報・自己診断機能

センサー自身が常に健康状態を監視しています。内部回路の破損や断線、供給電圧の低下（約8.5V以下）、さらには調整時の照準戻し忘れまでを検知。異常発生時はアラーム表示灯の連続点滅と警報の連続出力によって、防犯システム側に確実な警告を発します。

確実なエリア調整を可能にする光学アライメント機構

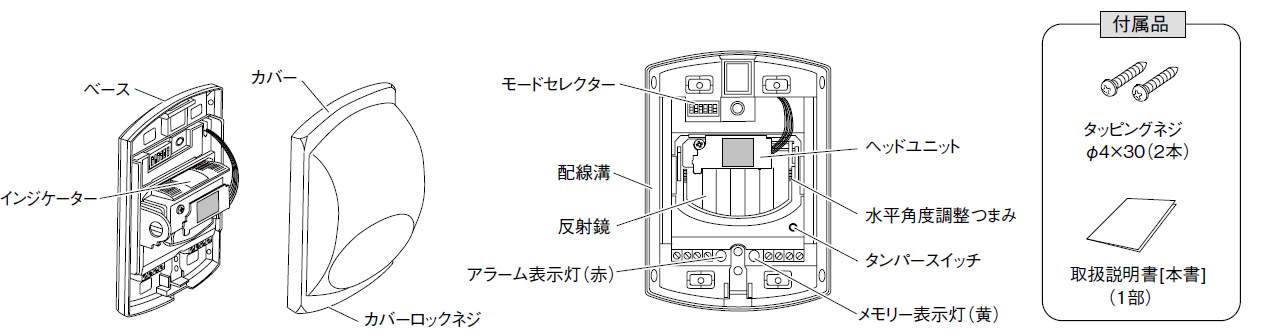

内部のヘッドユニットをスライドさせることで、実際の警戒エリアをミラー越しに目視できる「照準（ビジュアル・アライメント）機構」を搭載。熟練度に依存せず、検知抜けのない緻密で確実なエリア設定が可能です。

    選定時に評価したい強み
    微動検知機能： モード切替によりセンシティブゾーンを倍増させ、人体のわずかな動きにも反応する高感度センサーに早変わりします。
アラームメモリー機能： 複数台接続時でも、発報したセンサーを表示灯の点灯で事後に特定可能です。
容易な感度調整： 設置環境のノイズレベルに合わせて、DIPスイッチで感度を4段階（60%・80%・100%・120%）に調整できます。
極性なし電源・接点切替： 電源入力は極性がないため誤配線を防止。警報出力もシステムに合わせてa接点/b接点に切替可能です。



施工・設置ガイド

本機は壁面や柱への設置を前提としたパッシブセンサーです。ベース四隅のノックアウト穴を使用することで、壁面のコーナー（入隅）への斜め取付も可能です。設置の際は、エアコン吹き出し口の直撃、強い直射日光、揺れる物体（カーテン等）が警戒エリア内に入らないよう配置してください。

長距離配線時の電圧降下（推奨配線限界）

使用ケーブル線径	DC12V供給時の最大距離	DC24V供給時の最大距離
φ0.65mm	600m	3,700m
φ0.90mm	1,200m	7,100m
φ1.20mm	2,100m	12,600m

※上記はセンサー1台接続時の理論値です。複数台を並列接続する場合は、上記距離を「接続台数」で割った値が限界目安となります。必ず端末でDC9.5V以上確保されていることを実測してください。

詳細技術仕様・設定

端子配列と配線仕様

端子番号	名称	仕様・機能詳細
[1] / [2]	電源 (POWER)	DC9.5V ? 28V（極性なし）。消費電流：30mA以下
[3] / [4]	警報出力 (ALARM)	無電圧半導体接点（a/b切替式）。DC30V/0.25A（抵抗負荷）。接点保護抵抗3.3Ω内蔵。検知時に約2秒間出力
[5]	予備 (SPARE)	中継用・予備端子（内部回路とは非接続）
[6]	M/C (MEMORY)	マニュアルメモリー制御入力。電源(-)に対する接点入力
[7] / [8]	タンパー出力 (TAMPER)	無電圧b接点固定。DC30V/0.1A。カバーを外すと「開」

DIPスイッチ（モードセレクター）設定表

SW番号	機能名称	ON の動作	OFF の動作	出荷時
1	アラーム表示灯	検知時に赤色LED点灯	検知しても点灯しない	ON
2	メモリーモード	オートリセットモード	マニュアルモード	ON
3	警報接点切替	a接点（N.O.）	b接点（N.C.）	OFF
4 / 5	感度設定	SW4 / SW5 の組み合わせで 120%、100%、80%、60% に設定		100%
6	微動検知機能	有効（高感度）	無効（標準）	OFF

LEDステータスと異常診断

LEDの挙動	センサーの内部状態・現象
赤色：点滅（0.5秒周期）	電源投入直後のウォームアップ中（約1分間）。警報出力は出ません。
赤色：点灯（約2秒）	発報時（人体検知）。アラーム端子から警報が出力されます。
赤色：連続点滅（高速）	異常警報（機器内部破損、断線、低電圧異常、または照準戻し忘れ）。警報は連続出力に固定されます。
赤色：連続点灯	異常警報の特定状態（低電源電圧異常、または位置異常）
黄色：点滅→点灯	オートリセットメモリー作動。発報履歴あり（3分点滅→47分点灯後、自動消灯）。

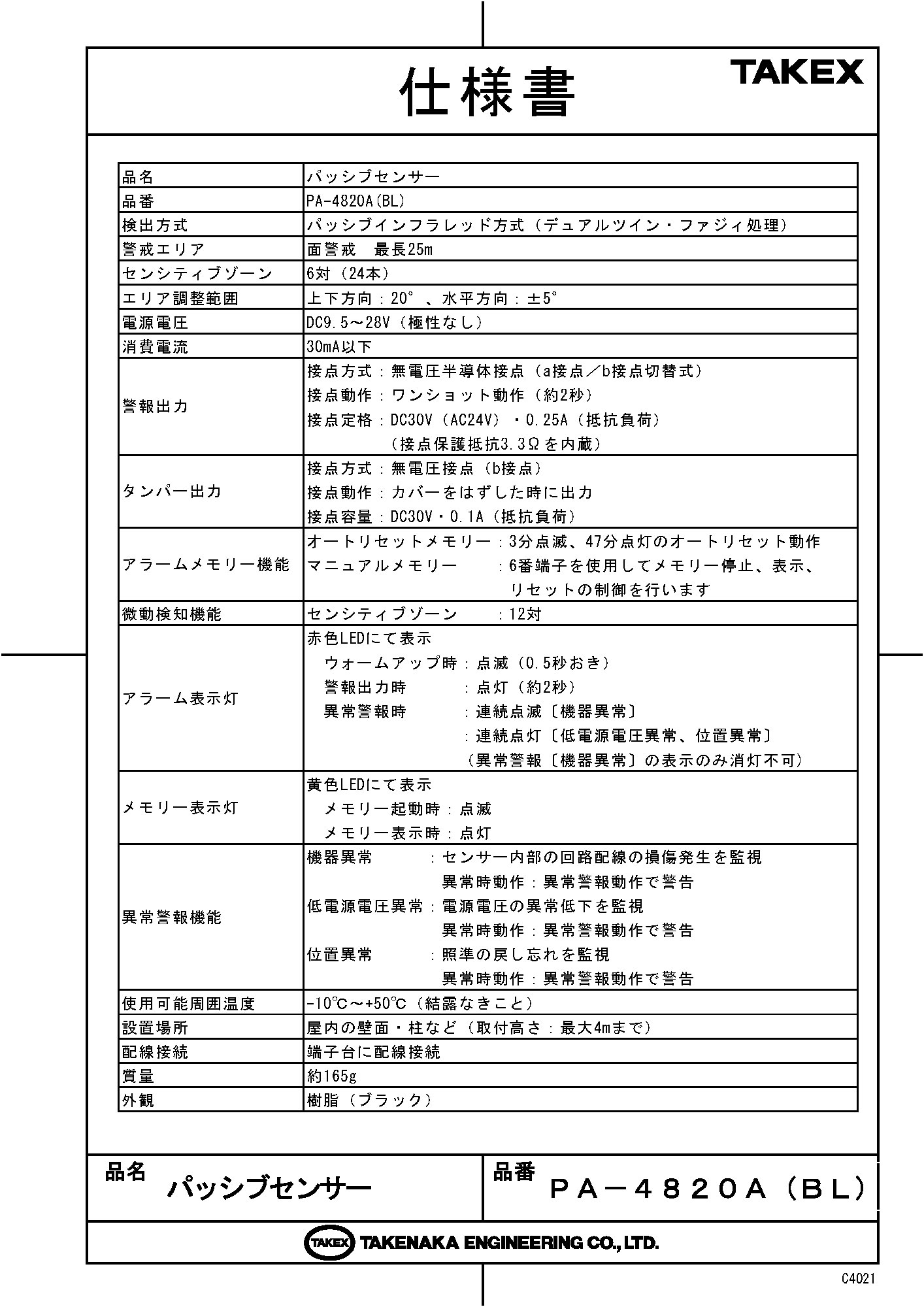

製品仕様

項目	内容
品名	パッシブセンサー
品番	PA-4820A(BL)
検出方式	パッシブインフラレッド方式（デュアルツイン・ファジィ処理）
警戒エリア	面警戒　最長25m
センシティブゾーン	6対（24本）
エリア調整範囲	上下方向：20°、水平方向：±5°
電源電圧	DC9.5?28V（極性なし）
消費電流	30mA以下
警報出力	接点方式：無電圧半導体接点（a接点／b接点切替式）接点動作：ワンショット動作（約2秒）接点定格：DC30V（AC24V）・0.25A（抵抗負荷）（接点保護抵抗3.3Ωを内蔵）
タンパー出力	接点方式：無電圧接点（b接点）接点動作：カバーをはずした時に出力接点容量：DC30V・0.1A（抵抗負荷）
アラームメモリー機能	オートリセットメモリー：3分点滅、47分点灯のオートリセット動作マニュアルメモリー：6番端子を使用してメモリー停止、表示、リセットの制御を行います
微動検知機能	センシティブゾーン：12対
アラーム表示灯	赤色LEDにて表示ウォームアップ時：点滅（0.5秒おき）警報出力時：点灯（約2秒）異常警報時：連続点滅［機器異常］連続点灯［低電源電圧異常、位置異常］（異常警報［機器異常］の表示のみ消灯不可）
メモリー表示灯	黄色LEDにて表示メモリー起動時：点滅メモリー表示時：点灯
異常警報機能	機器異常：センサー内部の回路配線の損傷発生を監視、異常警報動作で警告低電源電圧異常：電源電圧の異常低下を監視、異常警報動作で警告位置異常：照準の戻し忘れを監視、異常警報動作で警告
使用可能周囲温度	-10℃?+50℃（結露なきこと）
設置場所	屋内の壁面・柱など（取付高さ：最大4mまで）
配線接続	端子台に配線接続
質量	約165g
外観	樹脂（ブラック）

FAQ

Q：屋外への設置は可能ですか？ A：いいえ、本製品は屋内専用です。屋外や、直接水がかかる場所には設置しないでください。

Q：ガラス越しの侵入者を検知することはできますか？ A：遠赤外線はガラスやアクリルなどの透明な遮蔽物を透過しないため、ガラス越しの警戒はできません。必ず遮蔽物のない空間に向けて設置してください。

Q：取付高さに制限はありますか？ A：最大取付高さは4.0mまでです。これ以上高く設置すると、足元の死角が拡大し、感度が著しく低下します。

Q：PA-4810AとPA-4820Aの違いは何ですか？ A：警戒エリアの形状と距離が異なります。PA-4810Aは最長12mの立体警戒型、PA-4820Aは最長25mの長距離・面警戒型です。

Q：犬や猫などの小動物による誤報は防げますか？ A：デュアルツイン素子とファジィ処理により小動物への耐性は高いですが、誤報の完全な防止を保証するものではありません。警戒エリア内に動物の動線が入らないよう、設置位置や角度を調整してください。

Q：アラーム表示灯（赤色LED）が高速で連続点滅して警報が出続けます。何が原因ですか？ A：自己診断機能による「異常警報」です。内部機器の破損、電源電圧の低下（8.5V以下）、または調整時のヘッドユニット戻し忘れ（位置異常）が考えられます。

Q：電源の極性を間違えて配線してしまいました。故障しますか？ A：本製品の電源入力（DC9.5?28V）は無極性（極性なし）の設計となっているため、プラス・マイナスを逆に接続しても機器は故障せず、正常に動作します。

Q：警報出力はa接点ですか、b接点ですか？ A：内部のDIPスイッチ（SW3）で切り替えが可能です。防犯用途でご使用の場合は、配線の断線検知が可能な「b接点」での運用を強く推奨します（出荷時はb接点です）。

Q：アライメント（照準）機構とはどのような機能ですか？ A：センサー内部のヘッドユニットをスライドさせることで、ミラー越しに実際の警戒エリアの死角や中心軸を目視できる機能です。これにより、確実なエリア設定が可能になります。

Q：複数台設置する場合、電圧降下が心配です。 A：配線の導体抵抗により電圧が低下します。テスターを使用し、防犯盤から最も遠い端末のセンサーにおいて、必ずDC9.5V以上が確保されていることを実測・確認してください。
