パッシブセンサー天井露出型ブラック TAKEX 竹中エンジニアリング [PA-750(BL)]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

竹中エンジニアリング (TAKEX) パッシブセンサースポット警戒屋内・天井面

PA-750(BL) パッシブセンサー天井露出型ブラック

本製品は、出入口や特定の通路などのスポット警戒に特化した屋内用パッシブセンサーです。人体から放射される遠赤外線の変化を捉え、横切る動きを確実に検知します。格調高いブラックの筐体デザインを採用しており、神社仏閣やブティックなど、空間の美観を損ないたくないダーク調の天井面への設置に最適です。

型番： PA-750(BL)
製品名： パッシブセンサー天井露出型ブラック
方式： パッシブインフラレッド (PIR) 方式
主な用途： 出入口・通路の通過検知、店舗やオフィスでのスポット警戒
設置場所： 屋内天井面（最大取付高さ 3.5m）
電源 / 信号出力： DC10V?20V / 無電圧半導体接点（c接点）

資料ダウンロード

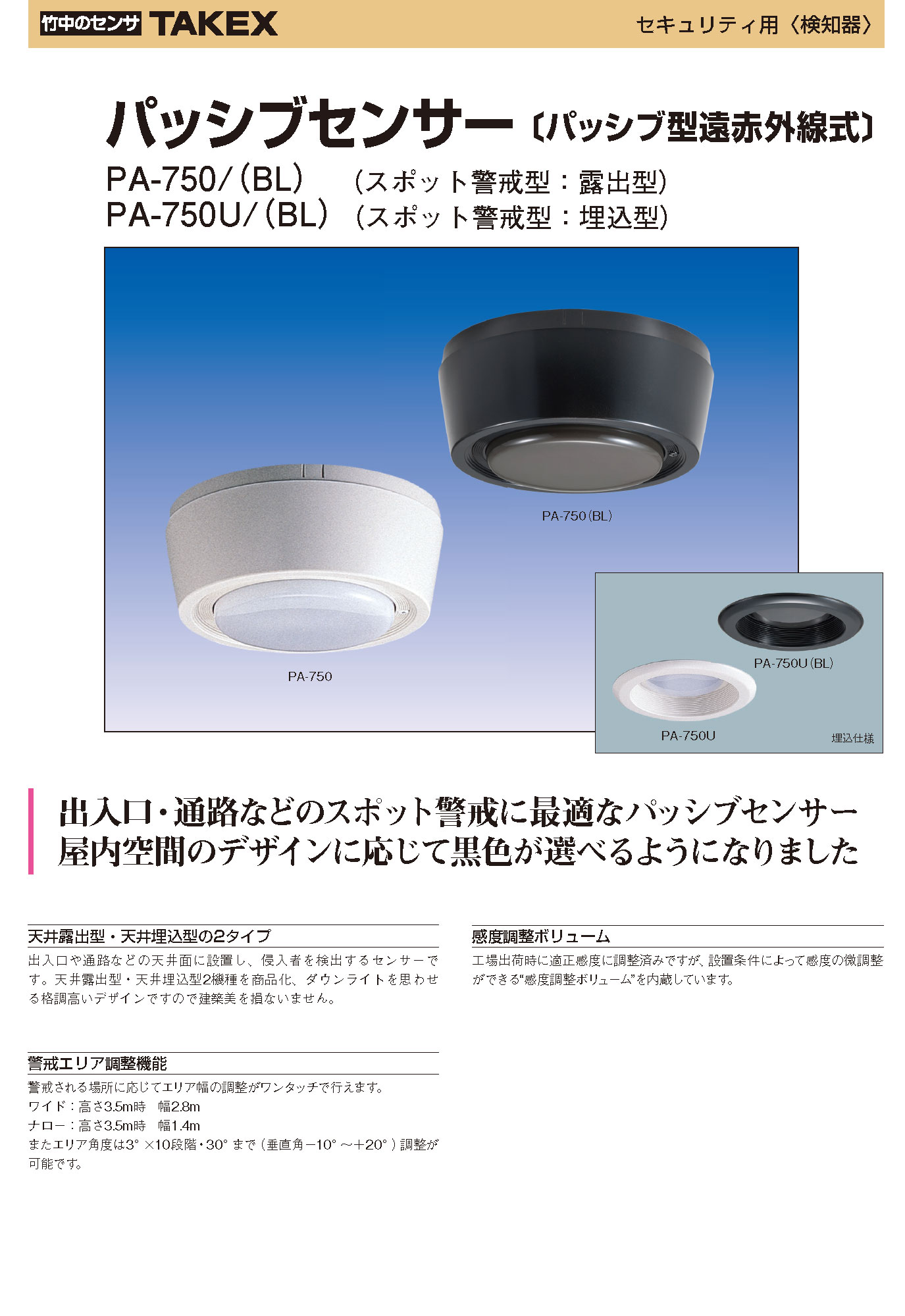

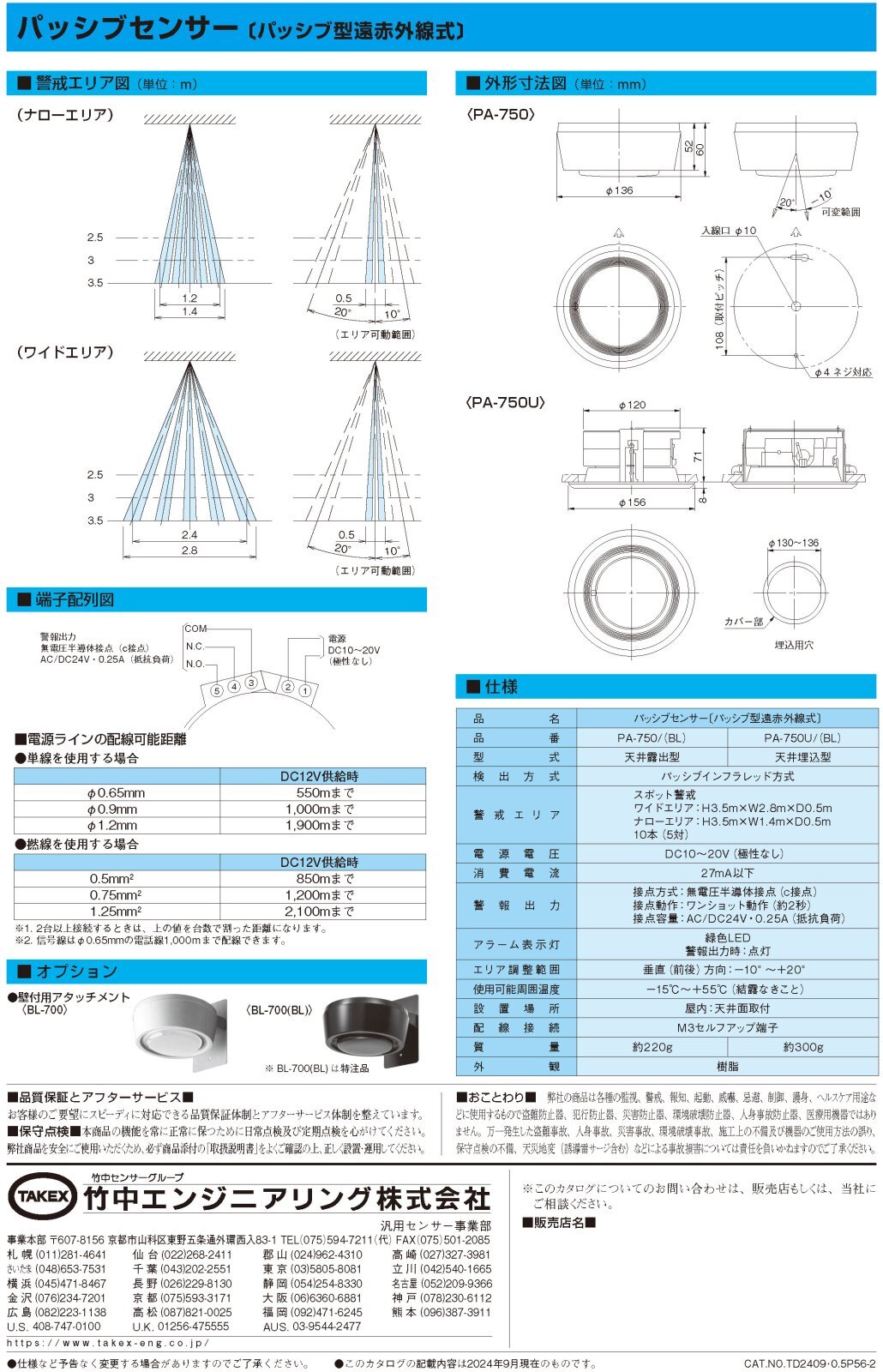

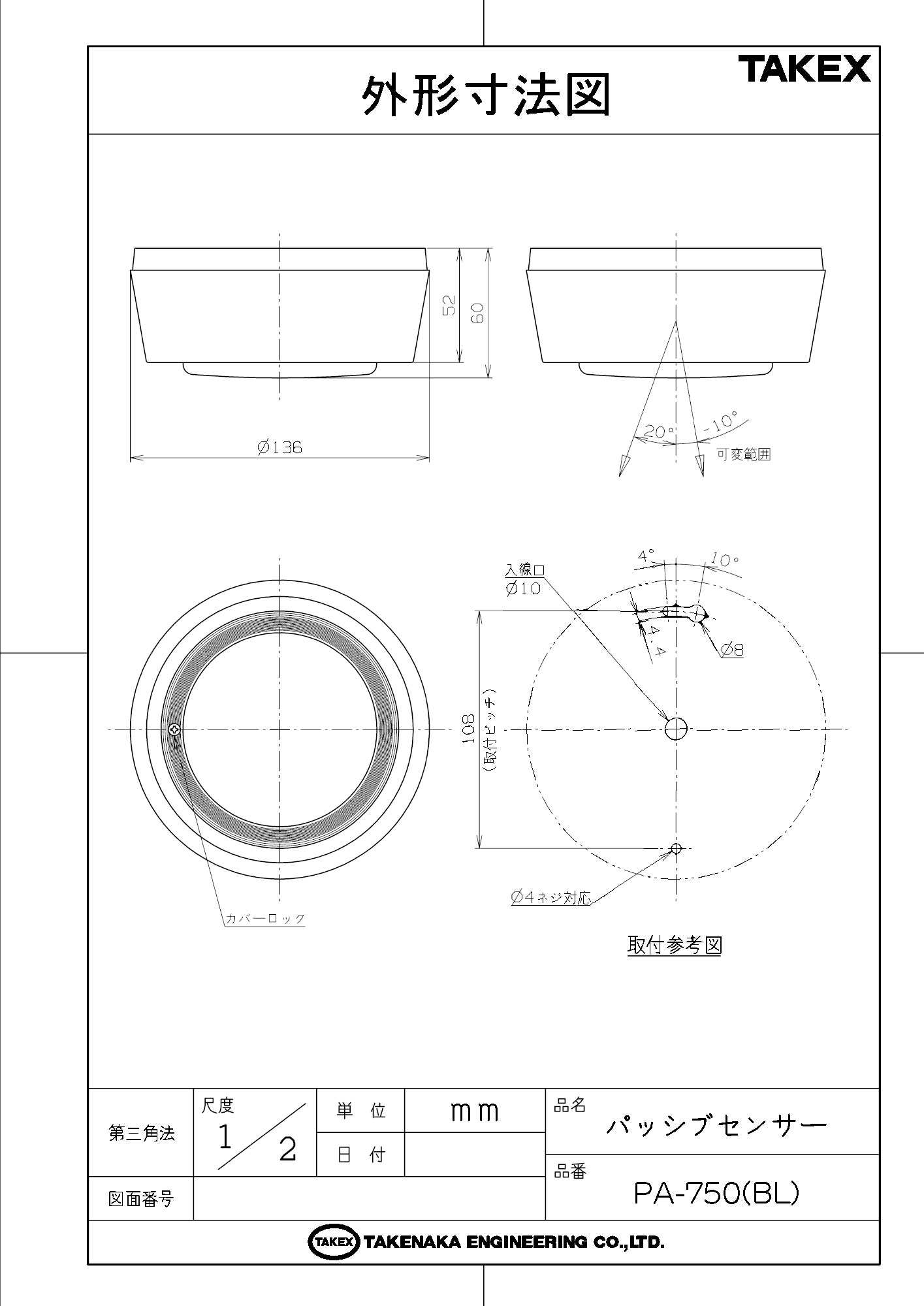

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）

この製品が向いている用途

店舗・オフィスの出入口での入退室・通過検知
特定の通路や窓際におけるスポット（カーテン）警戒
ブティック、飲食店などデザイン性が求められる空間の防犯
神社仏閣などの木目・ダーク調の天井面への設置

導入前に確認したいポイント

天井の最大取付高さが3.5m以内であること
エアコンの温風・冷風が直接当たらない環境であること
直射日光や強い照明が検知窓に当たらないこと
検知エリア内にガラスや透明樹脂の障害物がないこと（赤外線が透過しないため失報地帯となります）

特長

スポット警戒（カーテン警戒）テクノロジー

一般的な広角センサーとは異なり、直下に対してスリット状（カーテン状）の検知ゾーンを10本（5対）照射する「スポット警戒型」のセンサーです。特定の範囲に限定して警戒エリアを構成するため、窓際や出入口など、対象者が「横切る」動きをする場所での検知に極めて優れています。

空間に調和するブラックデザイン

ダウンライトを思わせる格調高いデザインに加え、筐体色にブラックを採用しています。従来の白色センサーでは目立ってしまっていた、ダークカラーの天井面や木目の深い意匠を持つ環境でも、建築物の美観を損なうことなく防犯設備を導入できます。

現場での確実な調整が可能なアナログフェイルセーフ設計

マイコン制御の複雑な設定に依存しない純粋なハードウェア制御を採用しています。これにより、停電などでの「設定の揮発リスク」がなく、電源の再投入で即座に完全に同じ状態で復帰します。高いフェイルセーフ性と堅牢性を担保し、長期にわたる安定運用を実現します。

    選定時に評価したい強み
    無接点リレーによる長寿命： 物理的な接点の摩耗や溶着が発生しない「無電圧半導体接点（ソリッドステートリレー）」を採用。過酷な環境下でも安定した信号出力を約束します。
ワンタッチのエリア幅切替： 通路幅に合わせて、検知エリア幅を「ワイド（最大2.8m）」と「ナロー（最大1.4m）」から物理レバーで瞬時に切り替え可能です。
きめ細かなエリア角度調整： 垂直（前後）方向へ -10°〜+20° の間で、12段階（1ピッチ2.5°）の精緻な角度シフトが可能です。
感度調整ボリューム内蔵： 設置環境での温度変化やノイズ状況に応じて、H（ハイ）〜L（ロー）のアナログ微調整が行え、誤報リスクを低減できます。



施工・設置ガイドと技術情報

誤報や失報を防ぐため、設置環境の選定と配線仕様の遵守が重要です。本機は強電線（AC100V等）との架空配線は誘導ノイズの原因となるため避けてください。また、ペットや自動掃除ロボットなどの熱源が通過する場所への設置は非推奨です。

LED表示・動作状態

状態	LED（緑色）の挙動	内部プロセスの解説
通電直後（ウォームアップ）	点灯または不安定な明滅（約20秒間）	内部回路の電圧安定化および焦電素子の環境温度適応プロセス。この間、警報は出力されません。
待機時（正常時）	消灯	背景温度と検知エリア内の赤外線量が安定している状態です。
検知時（発報時）	ワンショット点灯（約2秒間）	遠赤外線エネルギーの変化を捕捉。警報出力（リレー動作）と同期して点灯します。

配線・端子仕様 (M3ネジ端子台)

端子番号	名称	機能・詳細仕様
[1] [2]	電源	DC10V〜20V（極性なし）。AC電源は接続不可。
[3]	COM	警報出力（共通接点）。無電圧半導体接点。
[4]	N.C.	警報出力（常時閉 / ノーマルクローズ）。防犯用途の基本接続。
[5]	N.O.	警報出力（常時開 / ノーマルオープン）。カメラ起動や照明連動用。

トラブルシューティング

現象	推定される原因	プロとしての処置・確認事項
全く動作しない（LEDも消灯）	電源電圧の低下/断線、またはウォームアップ中	端子間の電圧（DC10-20V）をテスターで測定。通電直後なら約20秒間待機する。
動作が不安定（検知漏れ）	エリア設定不適切、センサー窓の汚れ、障害物	エリア角度や感度ボリュームを再調整。検知エリア内のガラスや透明樹脂パーテーションを撤去する。
人が通らないのに動作する（誤報）	直射光の侵入、急激な温度変化、揺れる物体	太陽光・車のライトを遮光する。エアコンの風向変更。カーテンなど揺れるものをエリアから外す。

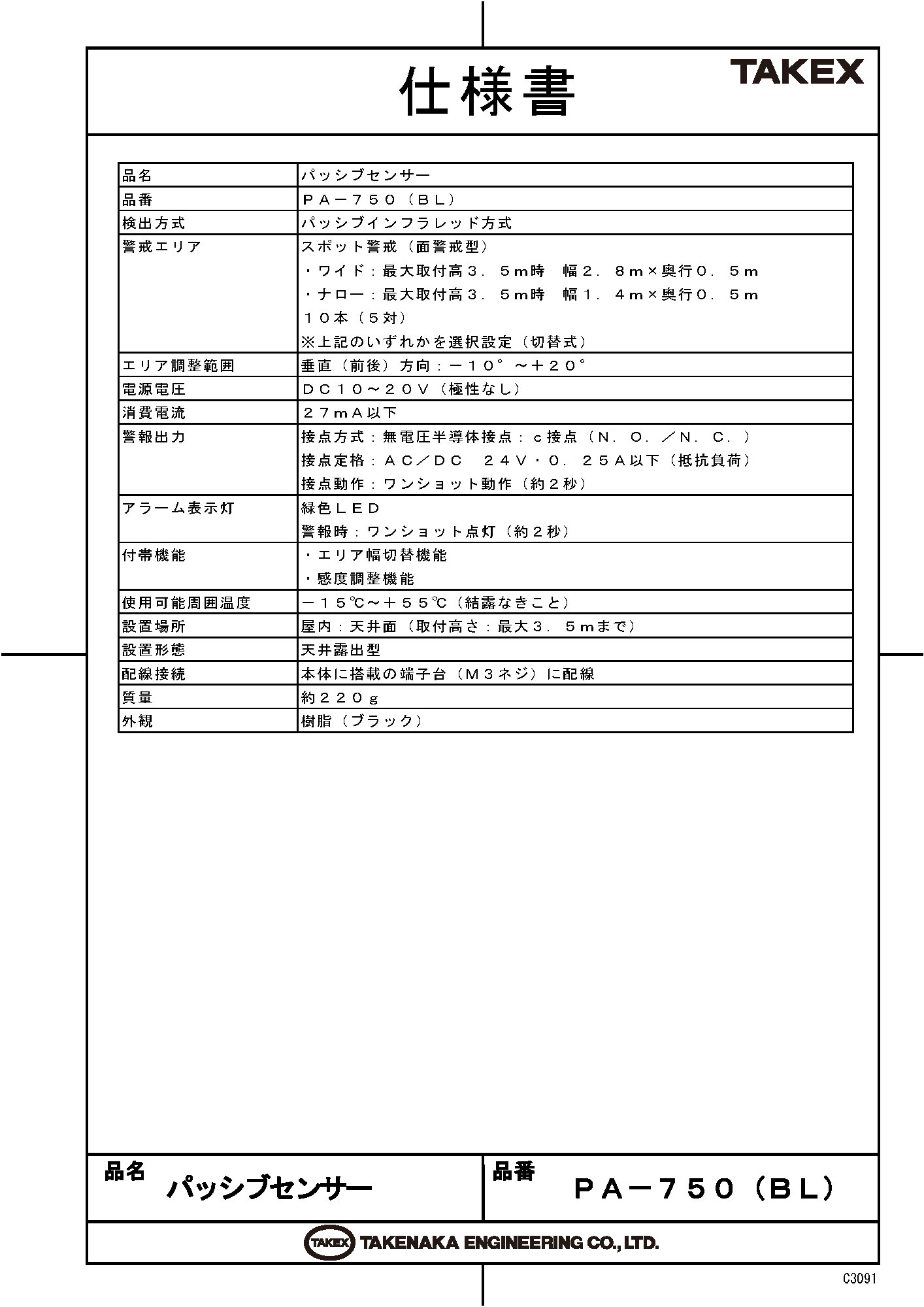

製品仕様

項目	内容
品名	パッシブセンサー
品番	PA-750（BL）
検出方式	パッシブインフラレッド方式

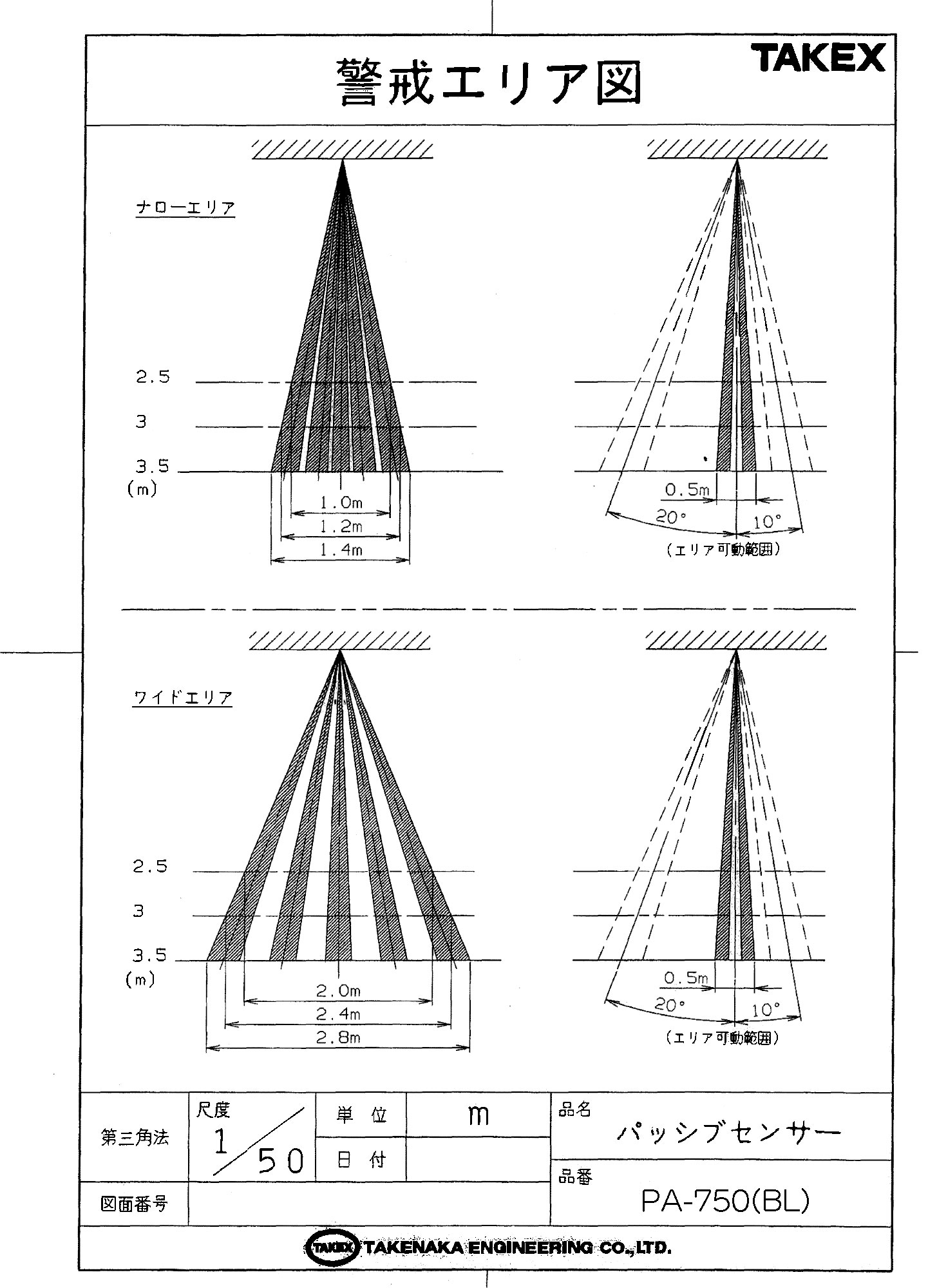

警戒エリア	スポット警戒（面警戒型）・ワイド：最大取付高3.5m時　幅2.8m×奥行0.5m ・ナロー：最大取付高3.5m時　幅1.4m×奥行0.5m 10本（5対） ※上記のいずれかを選択設定（切替式）
エリア調整範囲	垂直（前後）方向：?10°?＋20°
電源電圧	DC10?20V（極性なし）
消費電流	27mA以下
警報出力	接点方式：無電圧半導体接点：c接点（N.O.／N.C.）接点定格：AC／DC　24V・0.25A以下（抵抗負荷）接点動作：ワンショット動作（約2秒）
アラーム表示灯	緑色LED 警報時：ワンショット点灯（約2秒）
付帯機能	・エリア幅切替機能・感度調整機能
使用可能周囲温度	?15℃?＋55℃（結露なきこと）
設置場所	屋内：天井面（取付高さ：最大3.5mまで）
設置形態	天井露出型
配線接続	本体に搭載の端子台（M3ネジ）に配線
質量	約220g
外観	樹脂（ブラック）

FAQ

Q：PA-750(BL)はどのような用途に向いていますか？ A：出入口や特定の通路など、対象者が横切る動きをする場所のスポット（カーテン）警戒に最適です。ブラック筐体のため、デザイン性を重視する店舗や神社仏閣の暗い天井への設置に向いています。

Q：最大でどのくらいの高さの天井に設置できますか？ A：屋内の天井面で、最大3.5mの高さまで設置可能です。

Q：エアコンの近くに設置しても問題ありませんか？ A：パッシブセンサーの特性上、エアコンの温風や冷風が直接当たる場所への設置は、急激な温度変化による誤報の原因となるため避けてください。

Q：ペットが通る場所や自動掃除ロボットが動く場所でも使用できますか？ A：人体からの赤外線変化だけでなく、動物や熱を持った動く物体も検知してしまうため、そういった環境への設置は誤報の原因となります。

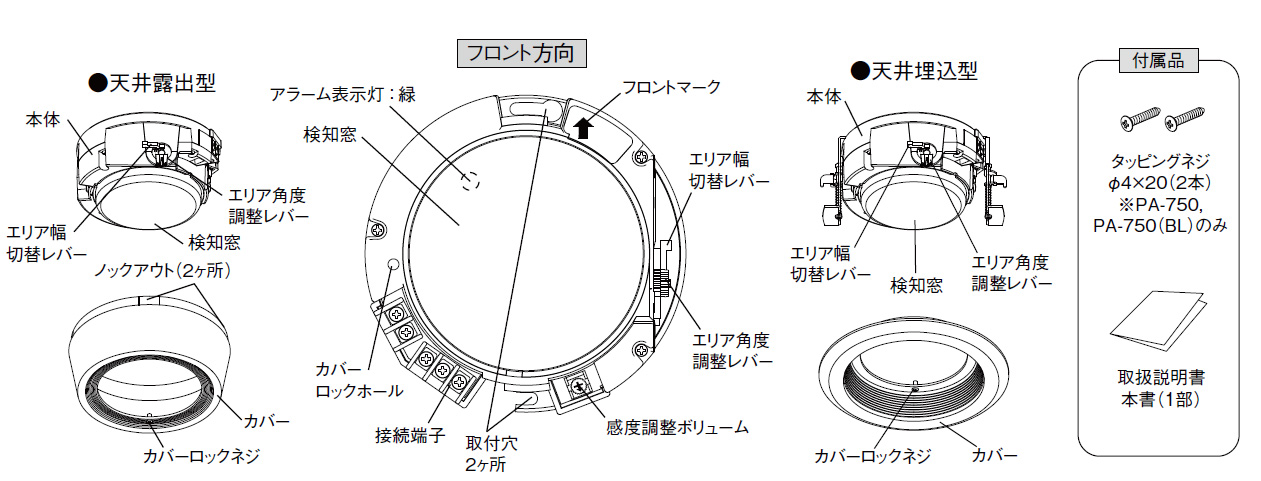

Q：検知エリアの幅はどのように調整できますか？ A：カバーを外した内部にある「エリア幅切替レバー」を操作することで、ワイド（最大2.8m幅）とナロー（最大1.4m幅）の2段階にワンタッチで物理的に切り替えることができます。

Q：検知エリアの角度調整は可能ですか？ A：はい。直下（真下）を基準に、垂直（前後）方向へ -10°から+20°の範囲で、12段階（1ピッチ2.5°）の微調整が可能です。

Q：警報出力の接点方式と定格を教えてください。 A：摩耗のない無電圧半導体接点（c接点：N.C.およびN.O.）を採用しています。接点定格はAC/DC24V・0.25A以下（抵抗負荷）です。

Q：AC100V電源を直接接続して動作させることはできますか？ A：できません。電源電圧はDC10V?20V（極性なし）です。AC電源を直接接続すると内部回路が破壊されるため、必ず安定化されたDC電源を供給してください。

Q：ガラス越しにいる人を検知することはできますか？ A：検知できません。遠赤外線はガラスや透明な樹脂を透過しないため、障害物の奥はセンサーの死角（失報地帯）となります。

Q：電源を入れても全く動作しません。何が原因でしょうか？ A：電源投入直後の約20秒間はウォームアップ期間のため動作しません。それ以降も動作しない場合、電源電圧の低下や配線の断線の可能性がありますので、端子での電圧測定をご確認ください。
