TAKEX パッシブセンサースポット警戒天井埋込型

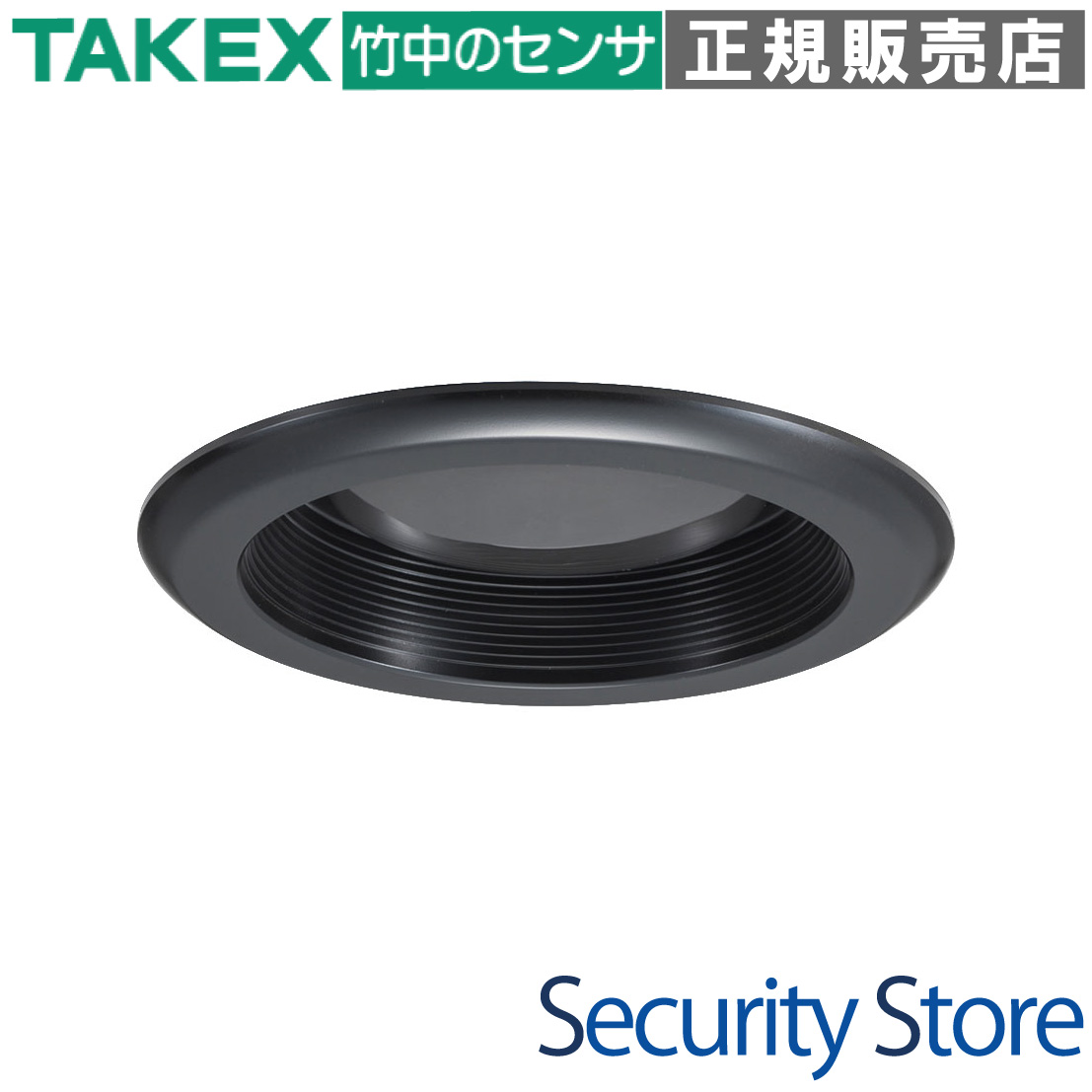

PA-750U(BL) パッシブセンサー天井埋込型ブラック

出入口や通路などのスポット警戒に最適な、天井埋込型パッシブセンサーです。建築意匠を損なわないフラットなブラック仕様で、空間のデザインに溶け込みます。人体から放射される遠赤外線の変化を捉え、特定の範囲をピンポイントで検知するため、商業施設やオフィスでの正確な動線監視に向いています。

型番： PA-750U(BL)
製品名： パッシブセンサー天井埋込型ブラック
検出方式： パッシブインフラレッド（PIR）方式
警戒エリア： スポット警戒（ワイド：幅2.8m / ナロー：幅1.4m ※高さ3.5m時）
設置場所： 屋内天井面（最大取付高さ3.5m、埋込穴Φ130〜136mm）
電源 / 出力： DC10?20V（極性なし） / 無電圧半導体接点 (N.O. / N.C. 独立)

資料ダウンロード

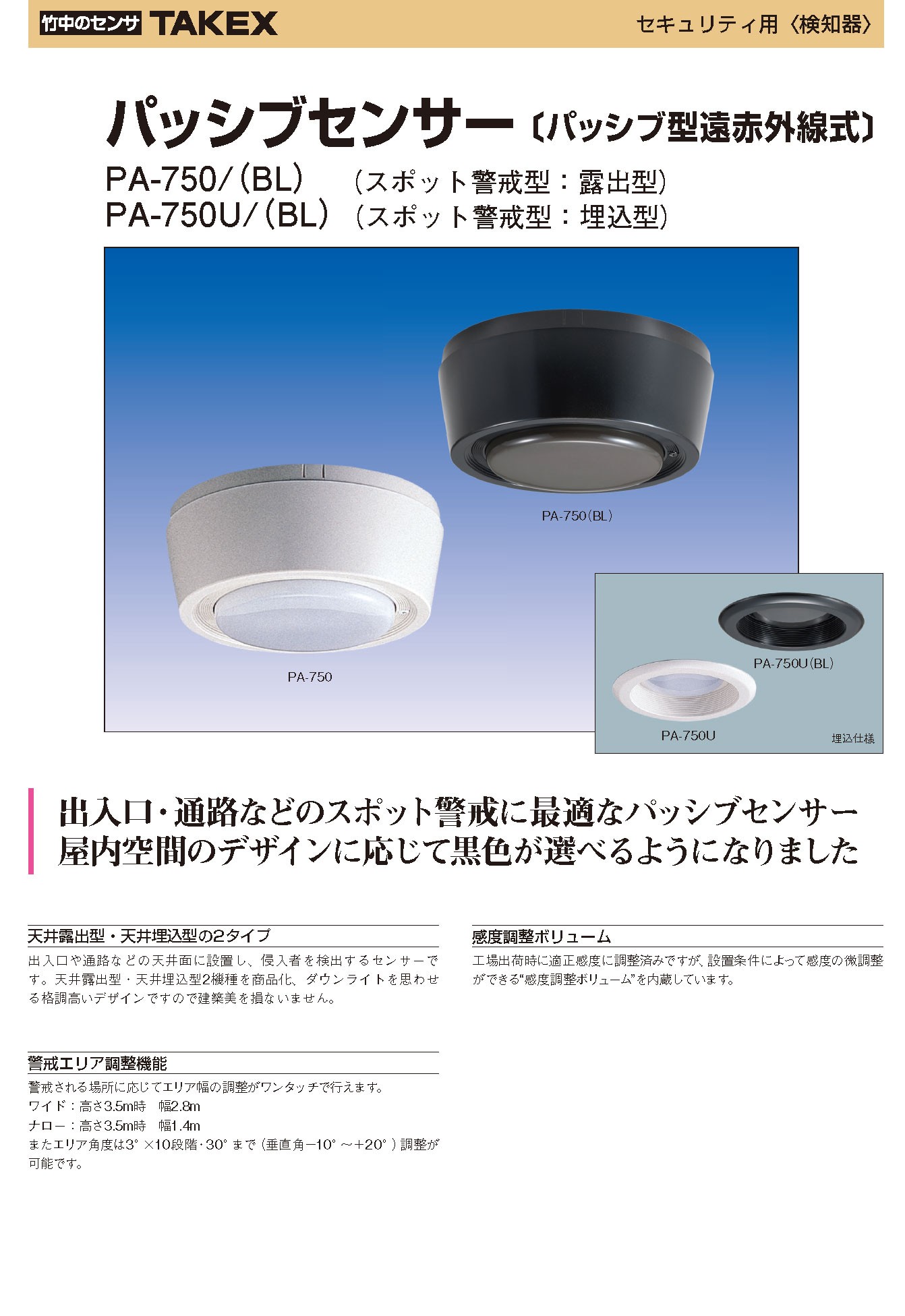

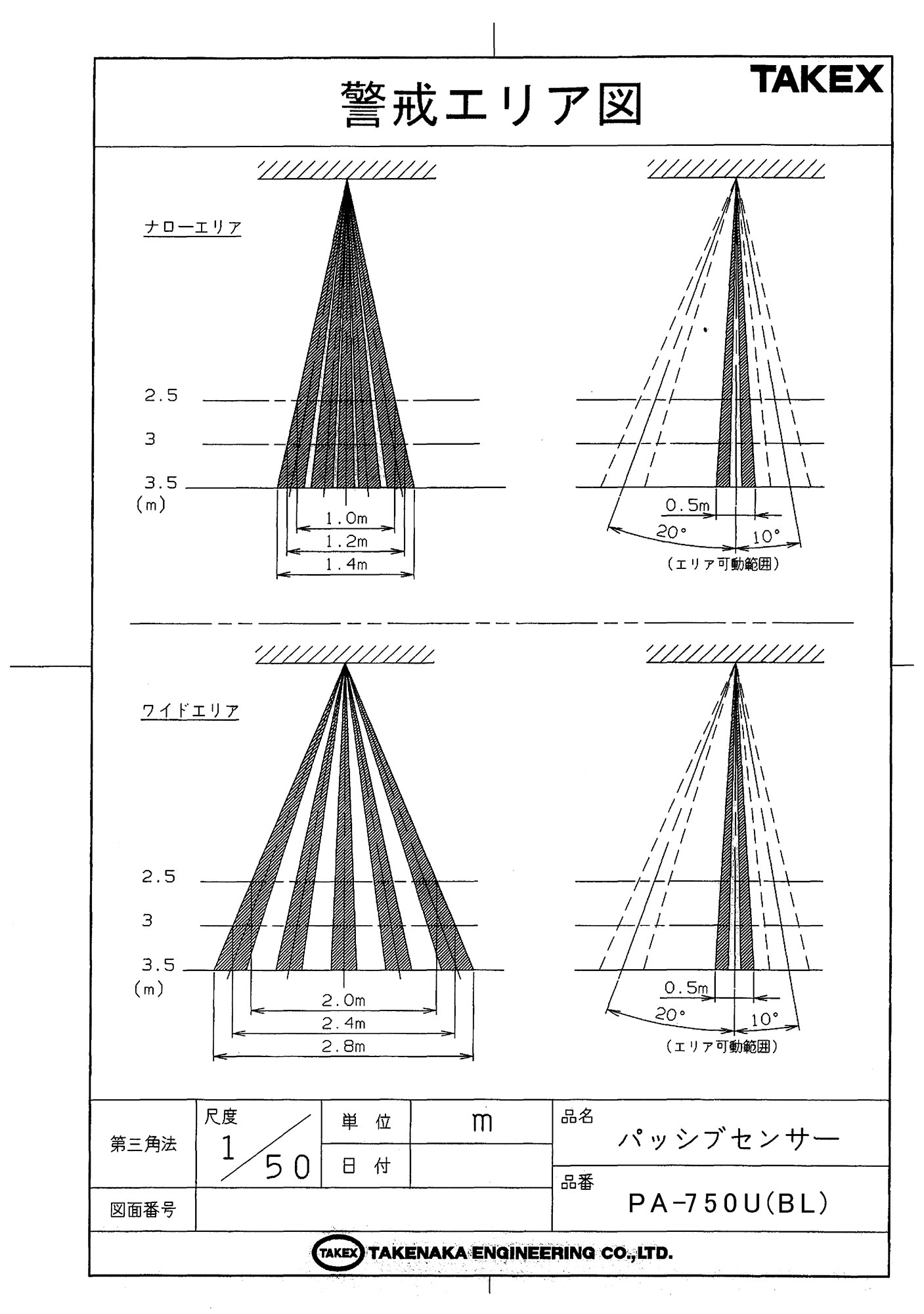

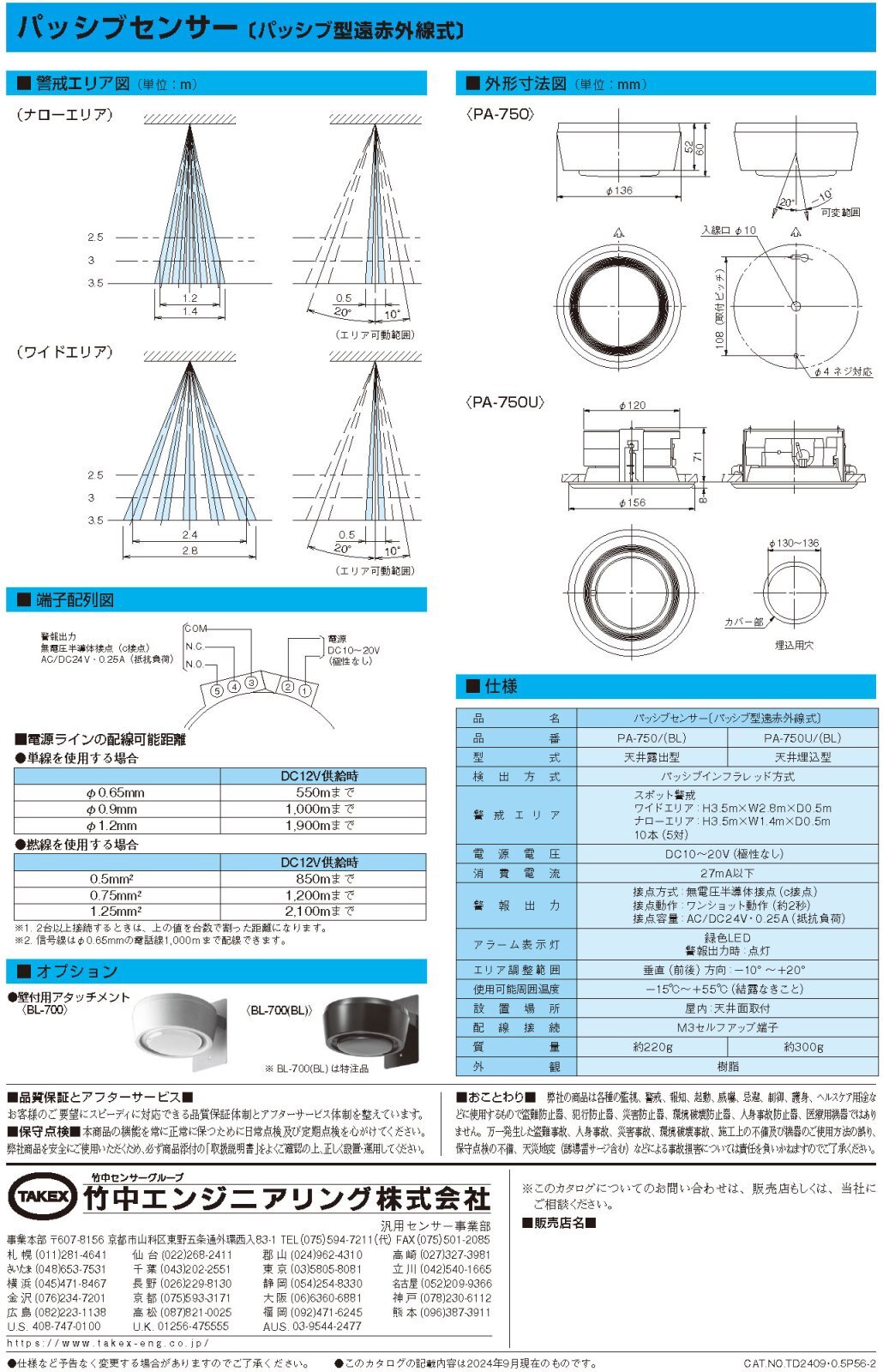

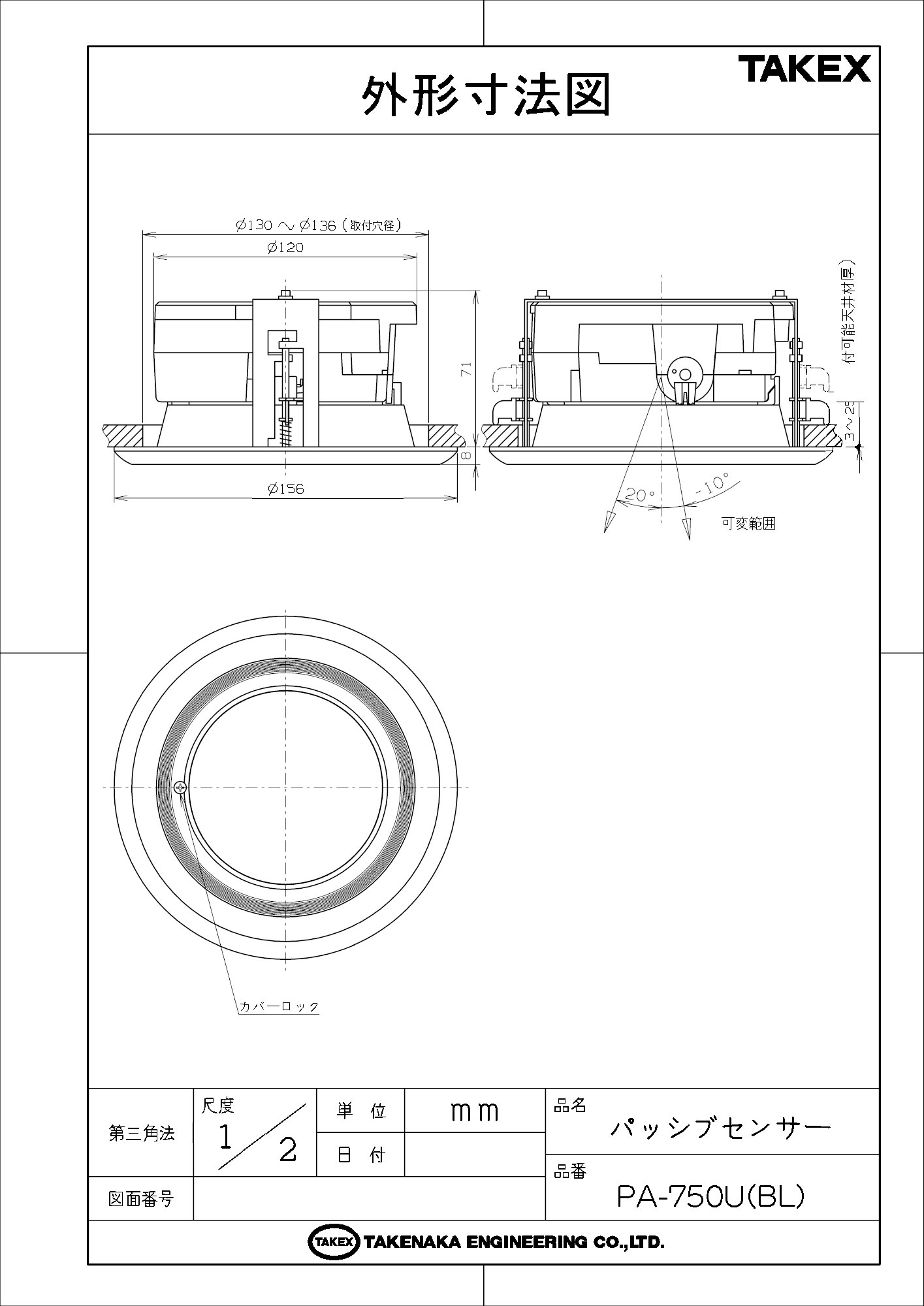

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（PDF）外形寸法図（PDF）

この製品が向いている用途

神社仏閣、ブティックなどダーク色の天井面への設置
意匠性を重視する空間でのセキュリティ構築
窓際、出入り口、特定通路などのピンポイント監視
カメラの起動トリガーや照明連動装置の制御

導入前に確認したいポイント

天井の開口寸法（Φ130mm〜136mm）と板厚（最大25mm）
設置高さが3.5m以内であること
急激な温度変化（空調の直風など）がない環境であること
検知エリア内にガラスなどの遮蔽物がないこと

特長

スポット警戒に特化した検知テクノロジー

空間全体を監視する広角センサーとは異なり、直下に対してスリット状（カーテン状）の限定的な検知エリアを構成します。高精度フレネルレンズによって10本（5対）の検知ゾーンが照射され、対象者が横切る動きを的確に捉えます。ドアの開口部など、ピンポイントで防犯や制御を行いたい現場に最適です。

設置環境に合わせた柔軟なエリア・感度調整機能

監視対象の通路幅に合わせて、検知エリアの幅を「ワイド」と「ナロー」からワンタッチで切り替え可能です。さらに、エリア角度はフロント方向（真下）を基準に-10°から+20°まで、12段階（1ピッチ2.5°）で傾斜させることができます。環境温度と人体温度の差に応じた感度調整ボリュームも内蔵しており、設置環境に最適化できます。

    選定時に評価したい強み
    フラットな意匠性： 天井露出型と異なり、ダウンライトを思わせる埋込型で空間の建築美を損ないません。
アナログフェイルセーフ設計： 停電で電源が喪失しても、物理的なレバーとボリュームによる設定のため、再通電後には確実かつ即座に元の状態で復旧します。
無電圧半導体接点の採用： アラーム出力にメカニカルリレーを使用していないため、物理的な摩耗や動作音がなく、長期間の運用でも高い信頼性を維持します。
誤配線リスクの低減： DC10V〜20V（極性なし）の電源入力仕様により、極性間違いによる基板焼損リスクがありません。



施工・設置ガイド

本製品は天井埋込専用モデルです。施工時の寸法精度や設置環境がシステムの安定性に直結するため、以下の条件を遵守してください。

誤動作の主要因（禁止事項）	この製品での対策と考え方
急激な温度変化・気流	冷暖房機器の吹き出し口の直撃や、温風・冷風の対流が直接当たる場所を避けて設置してください。
強い光の侵入	太陽光の直射、車のヘッドライト、強力な白熱灯が検知窓に当たらないよう設置場所や向きを調整してください。
揺れる物体の存在	警戒エリア内にカーテン、のぼり、植物など気流で動く熱源がある場合は、エリアを「ナロー」にするか設置場所を変更してください。
赤外線の遮断	検知エリア内にガラスや透明樹脂のパーテーションがある場合、赤外線が透過せず死角となるため、遮蔽物のない場所を選定してください。

配線可能距離（センサー ? DC12V電源装置間）

供給電圧の降下（DC10V未満への低下）を防ぐための配線距離の上限です。（※単線を使用した場合）

電線の太さ	最大配線距離
Φ0.65mm	最大 550m
Φ0.9mm	最大 1,000m
Φ1.2mm	最大 1,900m

インジケーター（LED表示）の動作状態

状態（フェーズ）	LEDの挙動	意味・内部プロセス
通電直後（ウォームアップ）	約20秒間、点灯または不安定な明滅	内部回路の電圧安定化および焦電素子が背景温度を学習している状態です。この間、警報信号は出力されません。
待機時（正常監視時）	消灯	背景温度と検知エリア内の赤外線量が安定しており、異常な変化がない状態です。
検知時（発報時）	ワンショット点灯（約2秒間）	人体の遠赤外線エネルギー変化を捉え、警報出力接点の動作と同期して点灯します。

端子配列と機能

端子番号	名称	機能・詳細仕様
[1]	電源	電源入力（＋/?）。DC10V〜20V（極性なし）。
[2]	電源	電源入力（?/＋）。※AC電源は接続しないでください。
[3]	COM	警報出力（共通）。無電圧半導体接点。
[4]	N.C.	警報出力（常時閉）。防犯コントローラーへ接続する基本端子。
[5]	N.O.	警報出力（常時開）。カメラの起動トリガーや照明連動装置などに使用します。

トラブルシューティング

現象	推定される原因	点検・処置事項
全く動作しない（歩行してもLEDが点灯しない）	電源未供給・電圧降下、ウォームアップ中、赤外線遮断	端子[1][2]間の電圧を測定（DC10V以上あるか確認）。通電直後なら20秒待機。エリア内の遮蔽物を撤去。
時々動作しない（失報・検知が不安定）	警戒エリア設定不良、感度設定が低すぎる、検知窓の汚れ	エリア角度・幅を動線に合わせて再調整。感度ボリュームをH（ハイ）側に調整。レンズ表面の汚れを拭き取る。
人が通らないのに動作する（誤報）	太陽光・ライトの直射/反射、急激な温度変化、揺れる物体	直射・反射光の原因や揺れる物体を取り除く。空調の風向きを変える。エリア幅を「ナロー」に変更する。

製品仕様

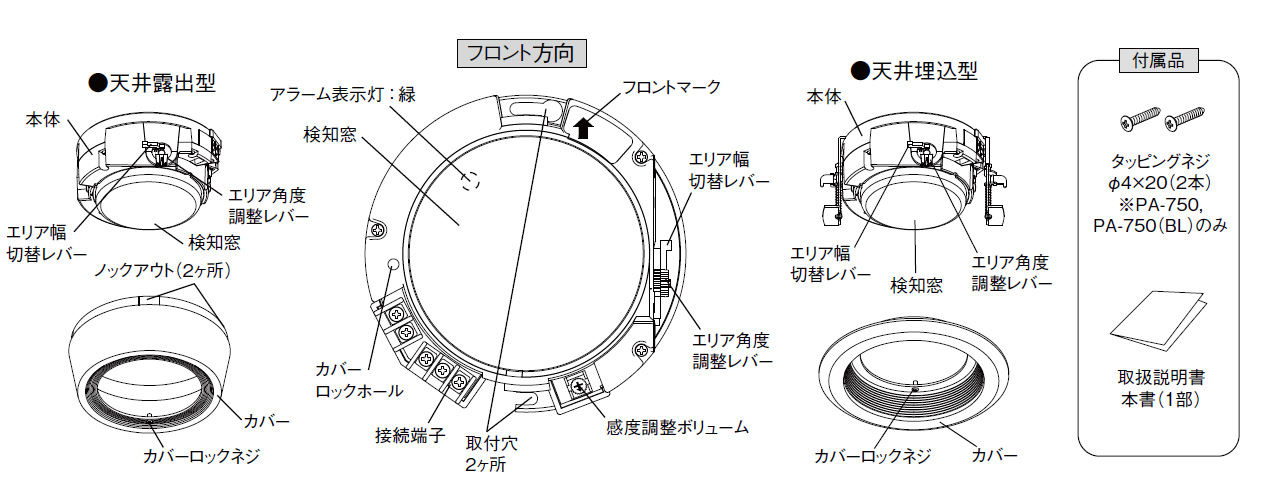

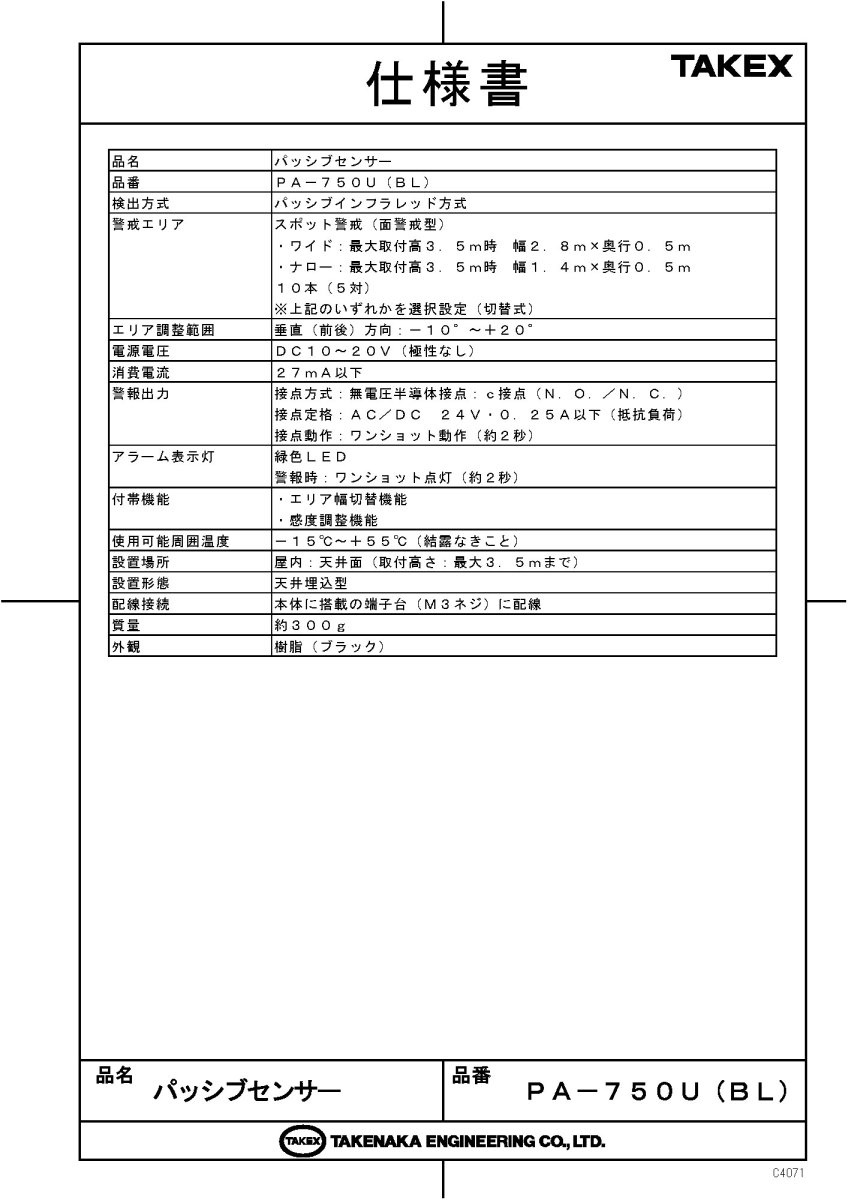

項目	内容
品名	パッシブセンサー
品番	PA-750U（BL）
検出方式	パッシブインフラレッド方式
警戒エリア	スポット警戒（面警戒型）・ワイド：最大取付高3.5m時　幅2.8m×奥行0.5m ・ナロー：最大取付高3.5m時　幅1.4m×奥行0.5m 10本（5対） ※上記のいずれかを選択設定（切替式）
エリア調整範囲	垂直（前後）方向：?10°?＋20°
電源電圧	DC10?20V（極性なし）
消費電流	27mA以下
警報出力	接点方式：無電圧半導体接点：c接点（N.O.／N.C.）接点定格：AC／DC　24V・0.25A以下（抵抗負荷）接点動作：ワンショット動作（約2秒）
アラーム表示灯	緑色LED 警報時：ワンショット点灯（約2秒）
付帯機能	・エリア幅切替機能・感度調整機能
使用可能周囲温度	?15℃?＋55℃（結露なきこと）
設置場所	屋内：天井面（取付高さ：最大3.5mまで）
設置形態	天井埋込型
配線接続	本体に搭載の端子台（M3ネジ）に配線
質量	約300g
外観	樹脂（ブラック）

FAQ

Q：どのような場所に設置するのが効果的ですか？ A：本製品はスポット警戒型のため、窓際、出入り口、通路など、人が必ず「横切る」動きをする動線上の天井面に設置するのが最も効果的です。

Q：天井埋込設置における開口寸法と対応する板厚はいくつですか？ A：埋込用の開口穴寸法は「Φ130mm?136mm」の正円です。また、取付可能な天井材の最大板厚は「25mm」までとなります。

Q：電源はAC（交流）を使用できますか？ A：いいえ、本製品の電源は「DC10V?20V（極性なし）」専用です。AC電源を接続すると内部基板が瞬時に破損するため絶対に行わないでください。

Q：停電などで電源が落ちた場合、各種設定はリセットされますか？ A：リセットされません。本製品は物理的なレバーとボリュームによるアナログ設定を採用しているため、通電復旧後には確実に元の設定状態で復帰します。

Q：センサー作動時のリレー動作音（カチッという音）は鳴りますか？ A：鳴りません。無電圧半導体接点（ソリッドステート）を採用しているため、物理的な動作音は発生せず、静かな空間でも気になりません。

Q：屋外や半屋外（軒下など）への設置は可能ですか？ A：本製品は「屋内・天井面専用」です。屋外や雨水のかかる場所、急激な温度変化が起こりやすい半屋外への設置はできません。

Q：ペットや自動掃除ロボットによる誤報を防ぐことは可能ですか？ A：熱を発する動的な物体は原理的に検知してしまいます。エリア角度を調整したり、エリア幅を「ナロー」に変更することで対象範囲を絞り込む工夫が必要になります。

Q：検知時のLED表示はどのように動作しますか？ A：人体などを検知した発報時に、警報出力（リレー）の動作と同期して、内部の緑色LEDが約2秒間ワンショット点灯します。

Q：警報が出力される継続時間はどのくらいですか？ A：検知中継続して出力される仕様ではなく、検知した際に「約2秒間」のみ出力されるワンショット動作となります。

Q：配線距離の上限はどの程度ですか？ A：単線を使用した場合、線径Φ0.65mmで最大550m、Φ0.9mmで最大1,000m、Φ1.2mmで最大1,900mまで配線可能です。複数台並列接続時はこの数値を台数で割って計算してください。
