パッシブセンサー スポット警戒型 : 露出型 TAKEX 竹中エンジニアリング [PA-750]

パッシブセンサー スポット警戒型 : 露出型 TAKEX 竹中エンジニアリング [PA-750]

販売価格: 会員のみ販売

商品詳細

TAKEX (竹中エンジニアリング) 防犯機器 パッシブセンサー スポット警戒 屋内天井面

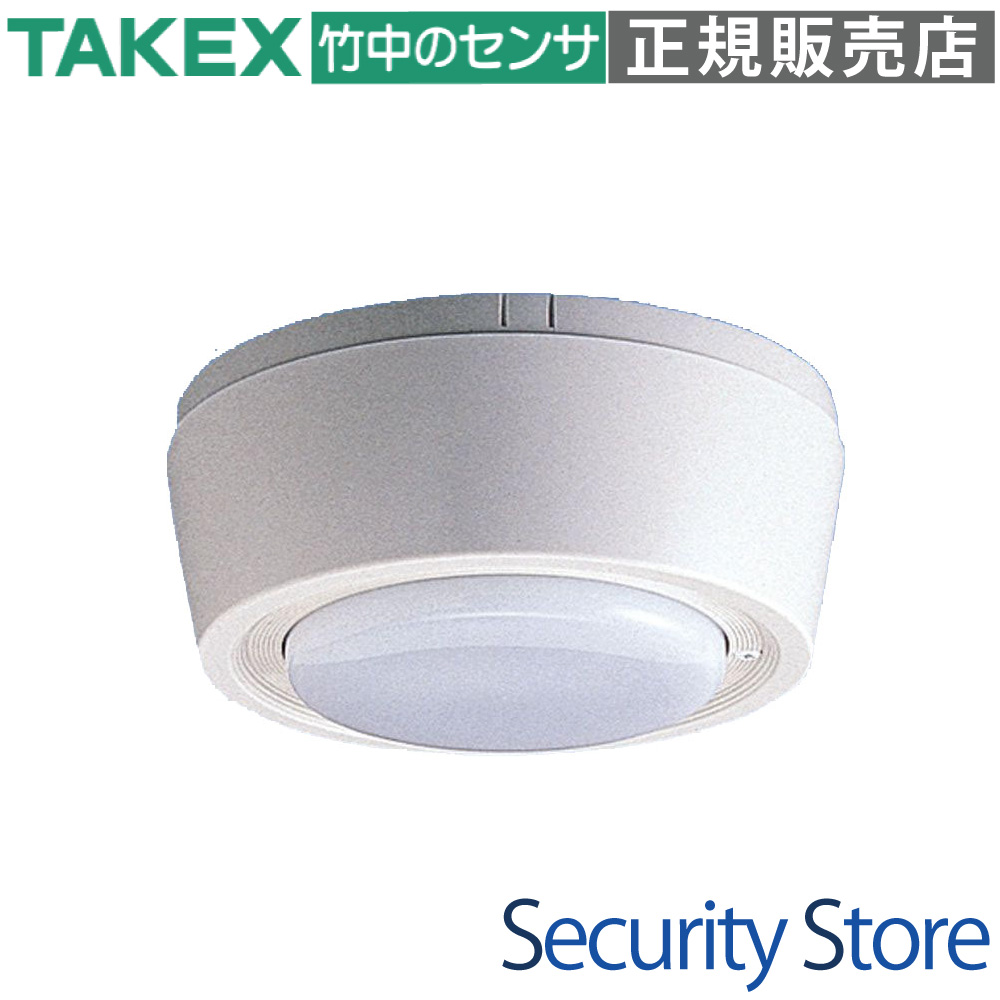

PA-750 パッシブセンサー スポット警戒型 : 露出型

竹中エンジニアリング製の「PA-750」は、出入口や通路などのスポット警戒（カーテン警戒）に最適な天井露出型のパッシブインフラレッド（PIR）センサーです。ダウンライトを思わせる格調高いデザインで建築美を損なわず、長期間の過酷な運用にも耐える無電圧半導体接点によるフェイルセーフ設計が特徴です。

  • 型番： PA-750
  • 製品名： パッシブセンサー スポット警戒型 : 露出型
  • 検出方式： パッシブインフラレッド方式 (PIR)
  • 主な用途： 出入口、特定の通路、窓際の警戒、防犯および各種制御用
  • 設置場所： 屋内 天井面（最大取付高さ 3.5m）
  • 電源 / 出力： DC10〜20V / 無電圧半導体c接点 (ワンショット出力)
PA-750 パッシブセンサー スポット警戒型 : 露出型

資料ダウンロード

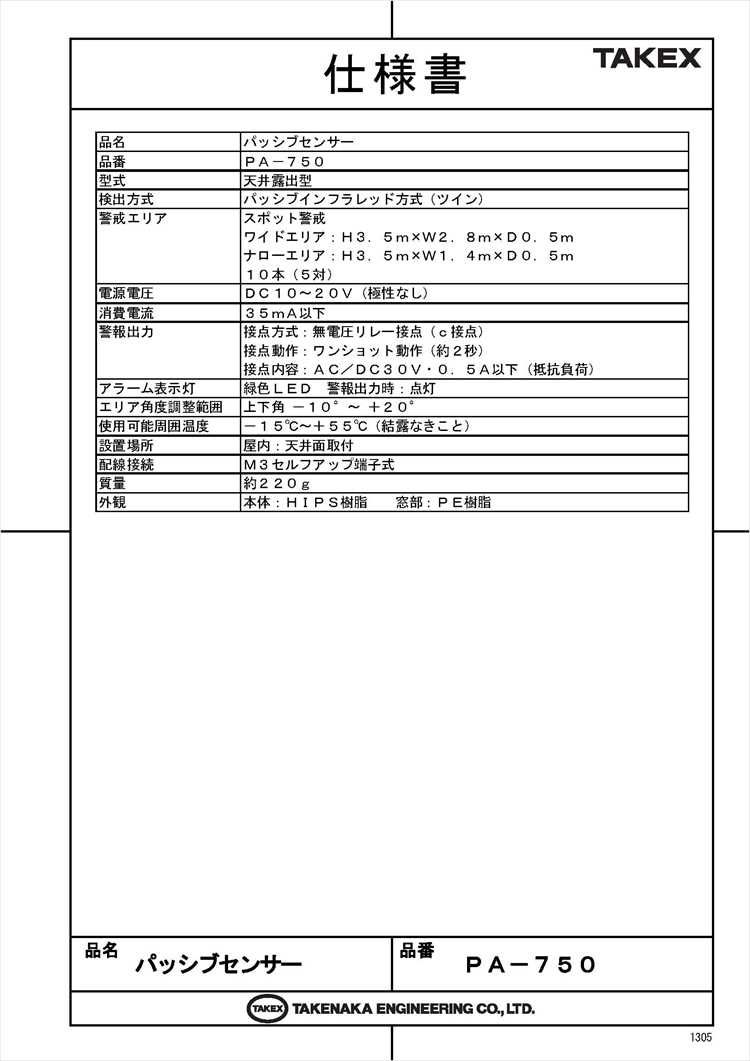

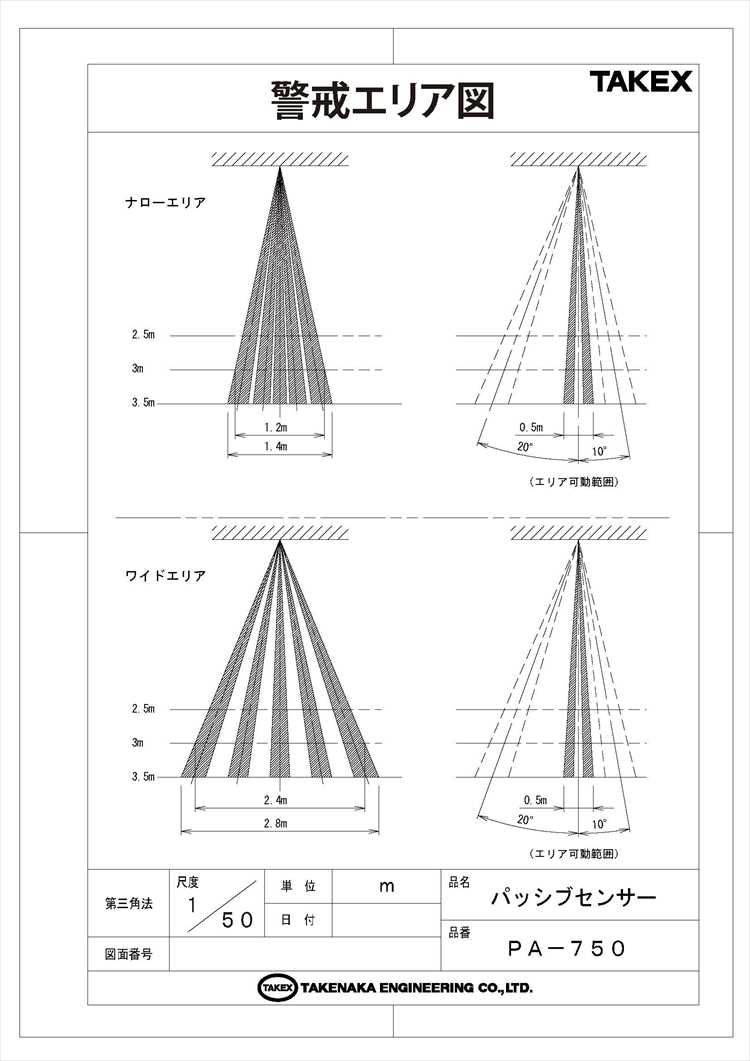

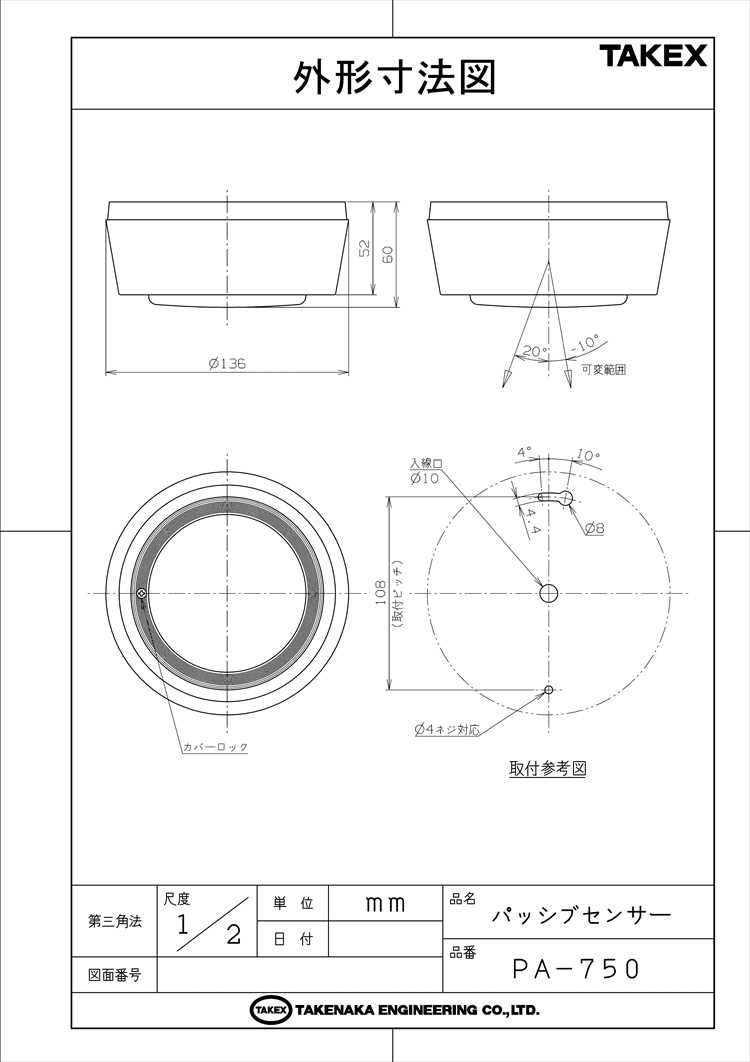

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 出入口やドア開口部など、ピンポイントでの侵入検知
  • 対象者が「横切る」動きをする特定通路の警戒
  • 意匠性を重視する商業施設やオフィスでの防犯対策
  • カメラの起動や照明連動などの制御トリガー

導入前に確認したいポイント

  • エアコンなど、冷暖房の風が直接当たらないか
  • 太陽光や車のライトが差し込む環境ではないか
  • 検知エリア内に揺れる物体（カーテン等）がないか
  • 天井の取付高さが最大3.5m以内に収まっているか

特長

スポット警戒（カーテン警戒）テクノロジー

一般的な広角センサーとは異なり、直下に対してスリット状（カーテン状）に10本（5対）の検知ゾーンを照射します。対象者が横切る動きの検知に特化しており、窓際や出入り口など、周囲の不要な動きを拾いたくない場所での確実なセンシングを実現します。

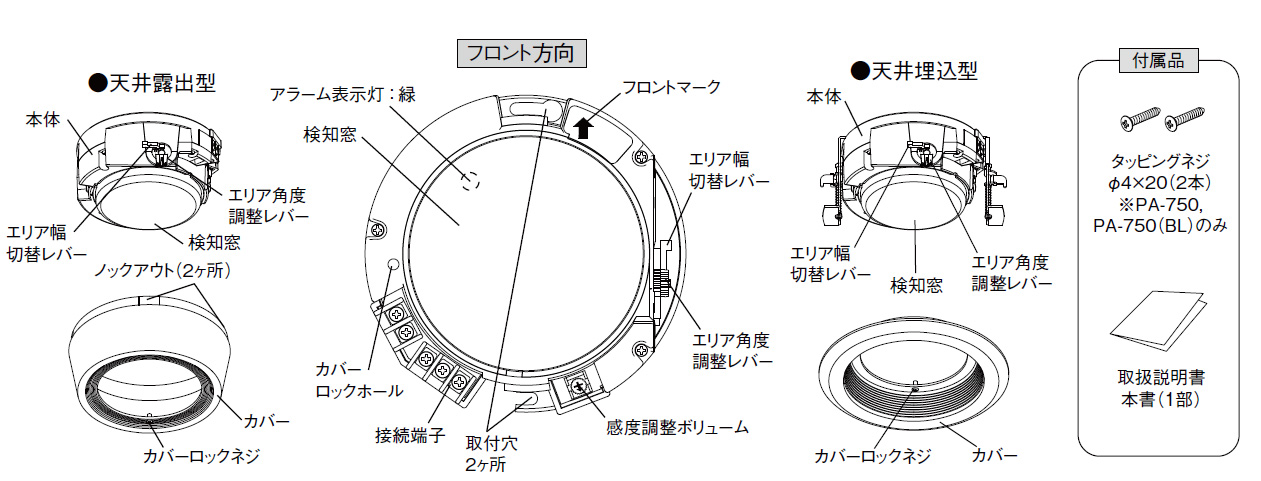

現場に合わせた柔軟なエリア調整機能

警戒される場所の広さや条件に合わせて、本体内部の切替レバーで検知エリアを「ワイド」と「ナロー」からワンタッチで選択できます。また、エリア角度は垂直方向に-10°から+20°まで12段階（1ピッチ2.5°）で微調整が可能です。

選定時に評価したい強み

  • 高いフェイルセーフ性： メカニカルリレーに見られる接点の摩耗や溶着が発生しない「無電圧半導体接点」を採用。長期間の安定運用を担保します。
  • 優れた環境適応力： 設置条件に応じた感度の微調整ができる「感度調整ボリューム」を標準搭載しています。
  • 確実な動作確認： 内部に実装された緑色LEDが、警報出力（リレー動作）と完全に同期してワンショット点灯します。
  • 建築美を損なわない設計： ダウンライトを思わせる格調高い天井露出型デザインを採用しています。

施工・設置ガイド

パッシブセンサーの誤報や失報の多くは、不適切な設置環境に起因します。設置時は、急激な温度変化をもたらす空調機器の近くや、強い光（直射日光・スポットライト）が検知窓に入る場所、および赤外線を遮るガラスやパーテーションの裏側を避けて施工してください。

エリア設定 検知エリア寸法（最大取付高3.5m時） 推奨用途
ワイド（広い） 幅 2.8m × 奥行 0.5m 広い通路、壁面全体をカバーしたい場合
ナロー（狭い） 幅 1.4m × 奥行 0.5m 狭い通路、ドアの開口部のみをピンポイントで狙う場合

配線・端子仕様

本機はM3ネジのセルフアップ端子台を搭載しています。誘導ノイズを防ぐため、強電線との架空配線は避けてください。

端子番号 名称 機能・仕様詳細
[1], [2] 電源 DC10V〜20V（極性なし）。AC電源は接続不可。
[3] COM 警報出力の共通端子（無電圧半導体接点）
[4] N.C. ノーマルクローズ接点。防犯用途の基本接続用。
[5] N.O. ノーマルオープン接点。カメラ起動や照明連動などに使用。

LEDインジケーターの動作状態

状態 LEDの挙動 意味・内部プロセス
通電直後 約20秒間、点灯または不安定な明滅 ウォームアップ中。内部回路の電圧安定化および環境温度への適応。（警報信号は出力されません）
待機時 消灯 正常状態。背景温度と赤外線量が安定しています。
検知時（発報） ワンショット点灯（約2秒間） 人体を検知し、警報出力と完全に同期して点灯します。

トラブルシューティング

現象 推定される原因と確認事項
全く動作しない（LEDも消灯） 電源電圧の低下・断線（DC10-20Vを確認）、またはウォームアップ中（通電後20秒待機）。
人がいないのに動作する（誤報） 直射光の侵入、エアコン等による急激な温度変化、エリア内で揺れる物体（カーテン等）の存在。設置環境の改善と感度・角度調整が必要です。
動作が不安定（失報） センサーと対象者の間にガラス等の障害物がないか確認。また、センサーの汚れや結露の清掃を実施してください。

製品仕様

項目 内容
品名 パッシブセンサー
品番 PA-750
型式 天井露出型
検出方式 パッシブインフラレッド方式
警戒エリア スポット警戒
ワイド：最大取付高3.5m時、幅2.8m×奥行0.5m
ナロー：最大取付高3.5m時、幅1.4m×奥行0.5m
10本（5対）
※上記のいずれかを選択設定（切替式）
警戒エリア調整 垂直角：?10°〜＋20°
電源電圧 DC10〜20V（極性なし）
消費電流 27mA以下
警報出力 接点方式：無電圧半導体接点c接点
接点内容：AC / DC24V・0.25A（抵抗負荷）
接点動作：ワンショット動作（約2秒）
アラーム表示灯 緑色LED　警報時：点灯
付帯機能 エリア幅切替機能、感度調整機能
使用可能周囲温度 ?15℃〜＋55℃
設置場所 屋内：天井面
配線接続 M3セルフアップ端子
質量 約220g
外観 樹脂

FAQ

Q：PA-750はどのような用途に向いていますか？ A：出入口や通路など、対象者が特定の位置を横切る動きをする場所でのスポット警戒（カーテン警戒）に最適です。
Q：天井への最大取付高さは何メートルですか？ A：最大3.5mまでの天井に設置可能です。
Q：検知エリアの幅は変更できますか？ A：はい、本体内部の切替レバーにより、「ワイド（最大幅2.8m）」と「ナロー（最大幅1.4m）」の2種類から現場に合わせて選択可能です。
Q：電源には何を使用すればよいですか？ A：DC10V〜20V（極性なし）の安定化された直流電源をご使用ください。AC電源は接続できません。
Q：警報出力の接点方式を教えてください。 A：物理的な摩耗がない「無電圧半導体接点（c接点）」を採用しています。N.O.およびN.C.の独立端子を備えています。
Q：ガラス越しに人を検知することは可能ですか？ A：いいえ、パッシブセンサーが検知する人体からの遠赤外線はガラスや透明樹脂を透過しないため、ガラス越しの検知はできません。
Q：エアコンの近くに設置しても問題ありませんか？ A：冷暖房の吹き出し口の直撃や、温風・冷風が直接当たる場所への設置は、急激な温度変化により誤動作の原因となるため避けてください。
Q：動作状態を確認するLEDはありますか？ A：はい、本体内部の検知窓奥に緑色LEDを搭載しており、人体を検知して警報を出力する際に同期して約2秒間点灯します。
Q：屋外に設置することはできますか？ A：本製品は屋内専用の天井露出型センサーです。屋外には設置できません。
Q：ペットがいる環境でも使用できますか？ A：パッシブセンサーは動物の体温（遠赤外線）も検知するため、犬や猫などペットの動線上への設置は誤報の原因となります。
