音声・回転灯付き受信機 [RXTF-40]

音声・回転灯付き受信機 [RXTF-40]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング ワイヤレスセキュリティ 426MHz帯 防雨構造 IP55

RXTF-40 音声・回転灯付き受信機

最大105dBの大音量音声と32個の高輝度LEDによる回転灯動作を組み合わせた、強力な威嚇・報知用受信機です。単体での運用はもちろん、4周波切替対応の双方向無線通信により、広域エリアでの複数台連動や上位コントローラとのシステム構築に最適です。

  • 型番： RXTF-40
  • 製品名： 音声・回転灯付き受信機（4周波切替/双方向無線対応型）
  • 方式 / カテゴリ： 小電力セキュリティシステム無線設備（受信・報知機）
  • 主な用途： 不審者の威嚇撃退、作業現場の注意喚起、緊急事態の報知
  • 設置場所 / 対応環境： 屋外・屋内（防雨構造 IP55相当）
  • 電源 / 通信： AC100V電源 / 426MHz帯 双方向無線（見通し約100m）

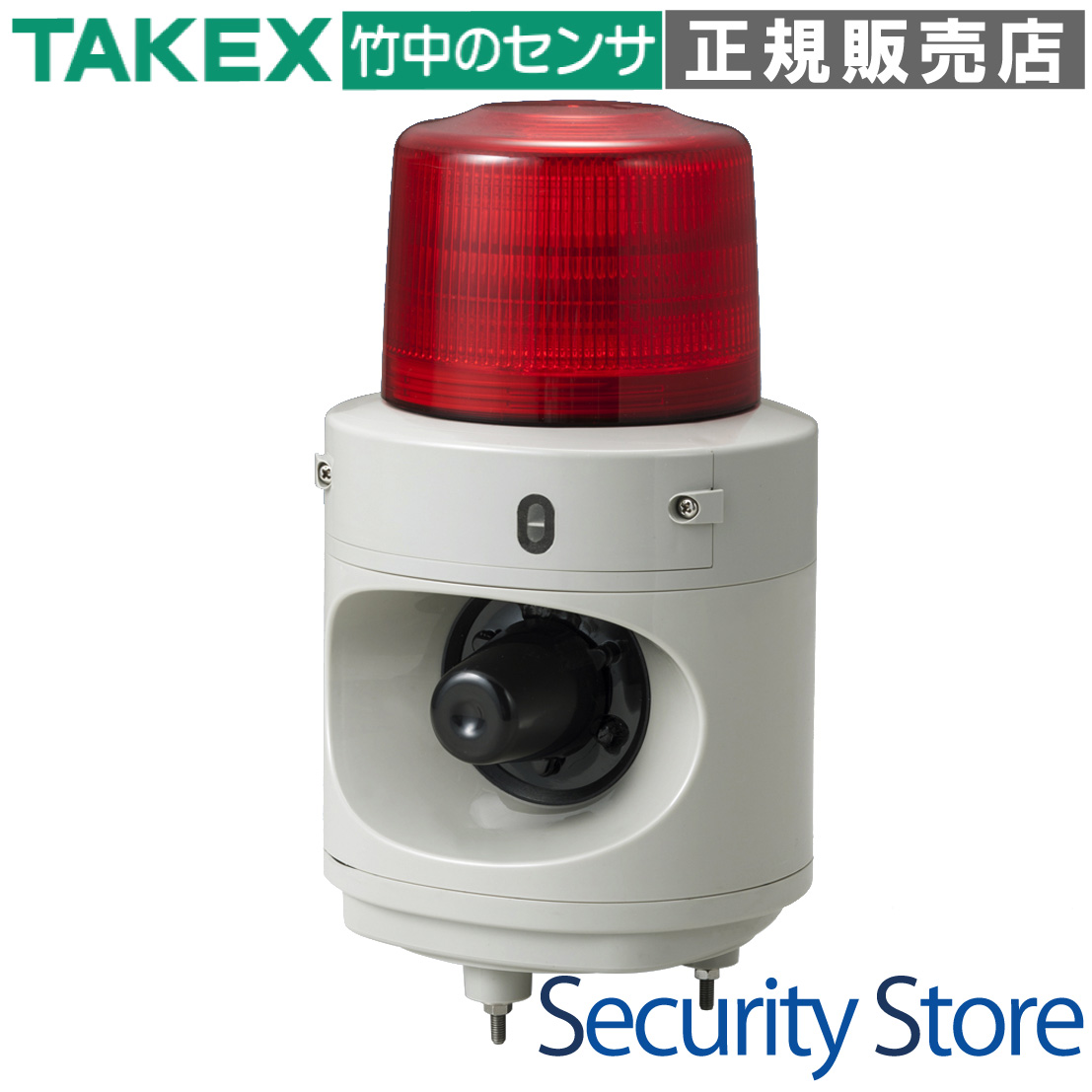

RXTF-40 音声・回転灯付き受信機の製品画像

資料ダウンロード

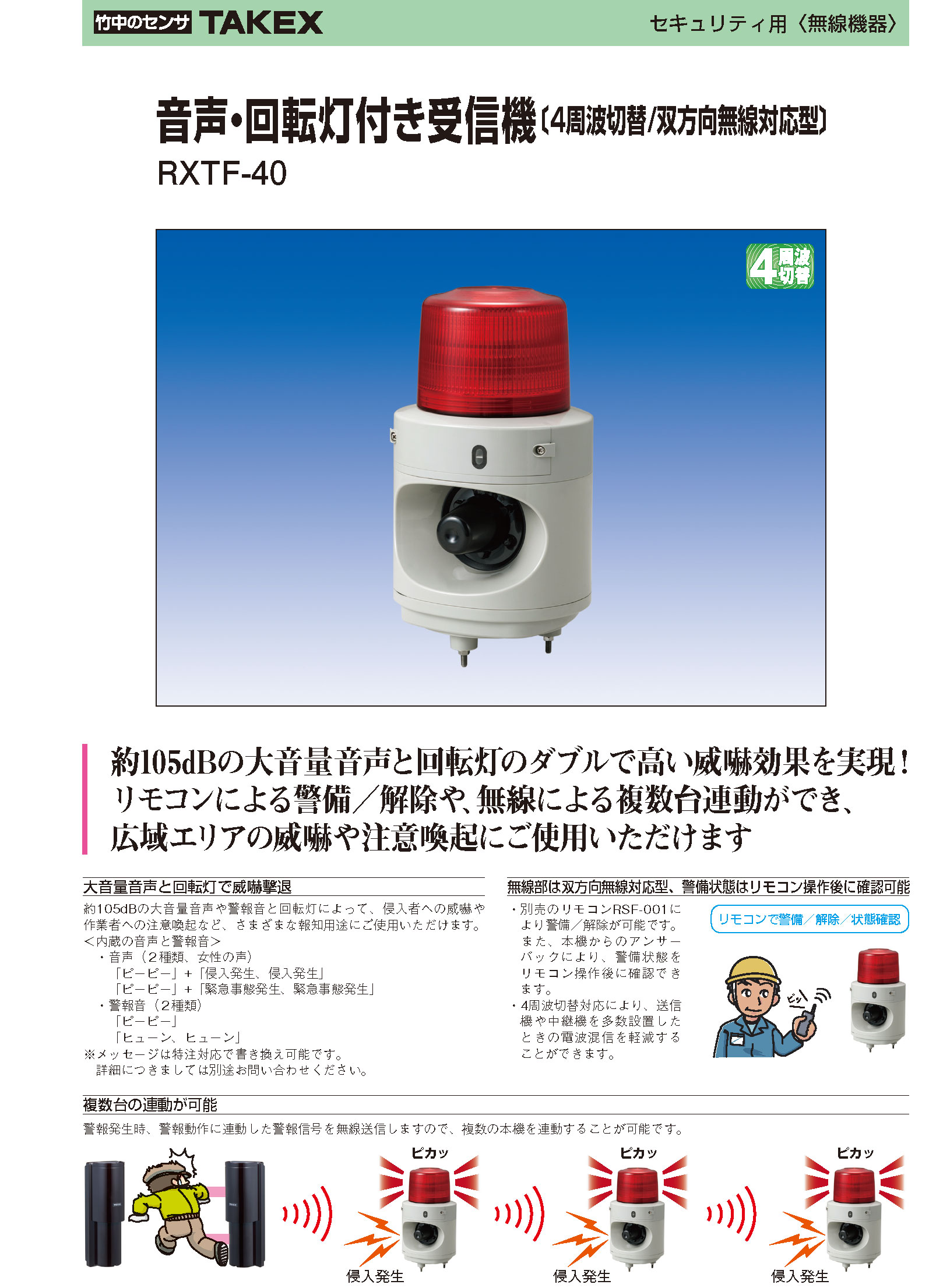

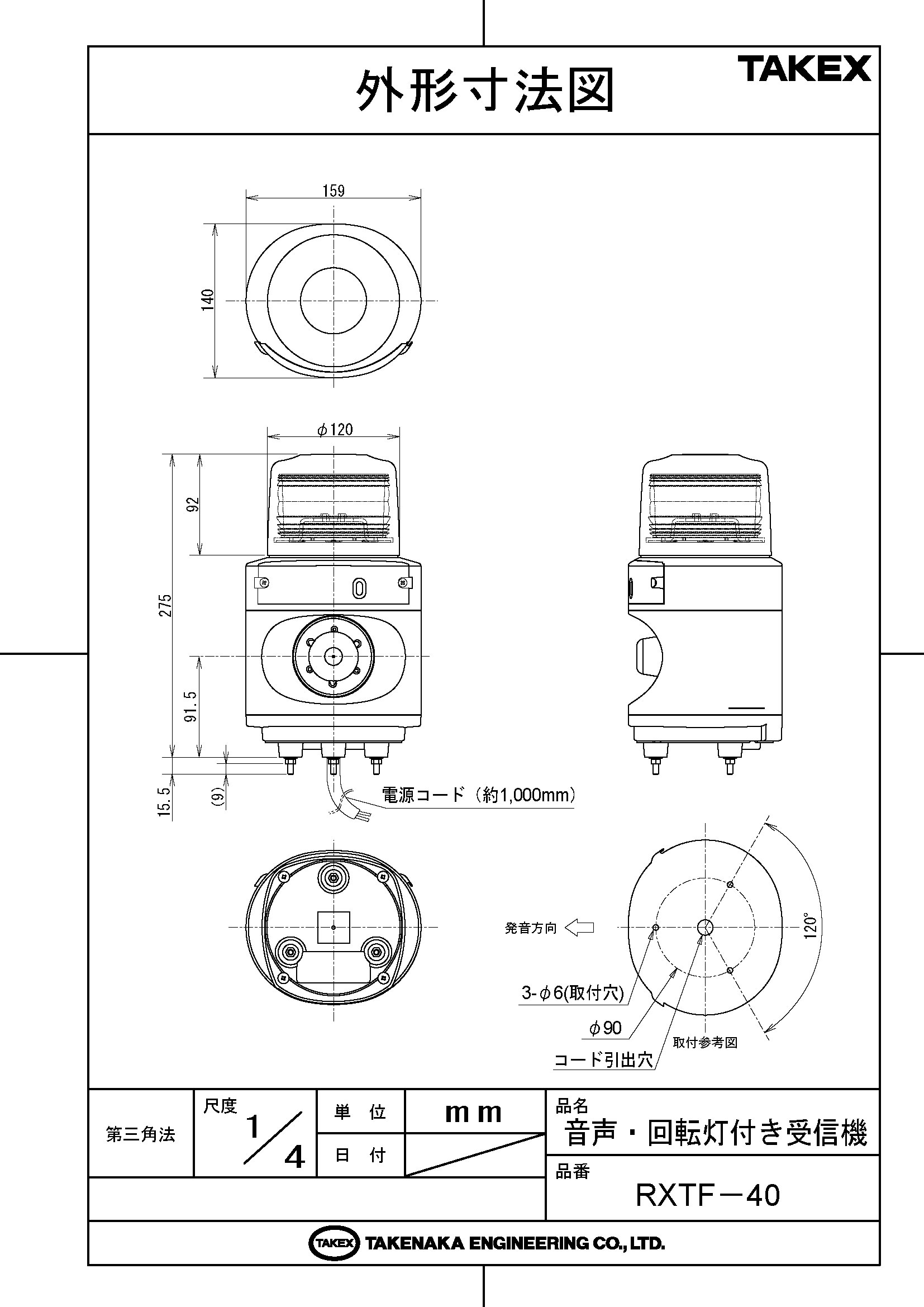

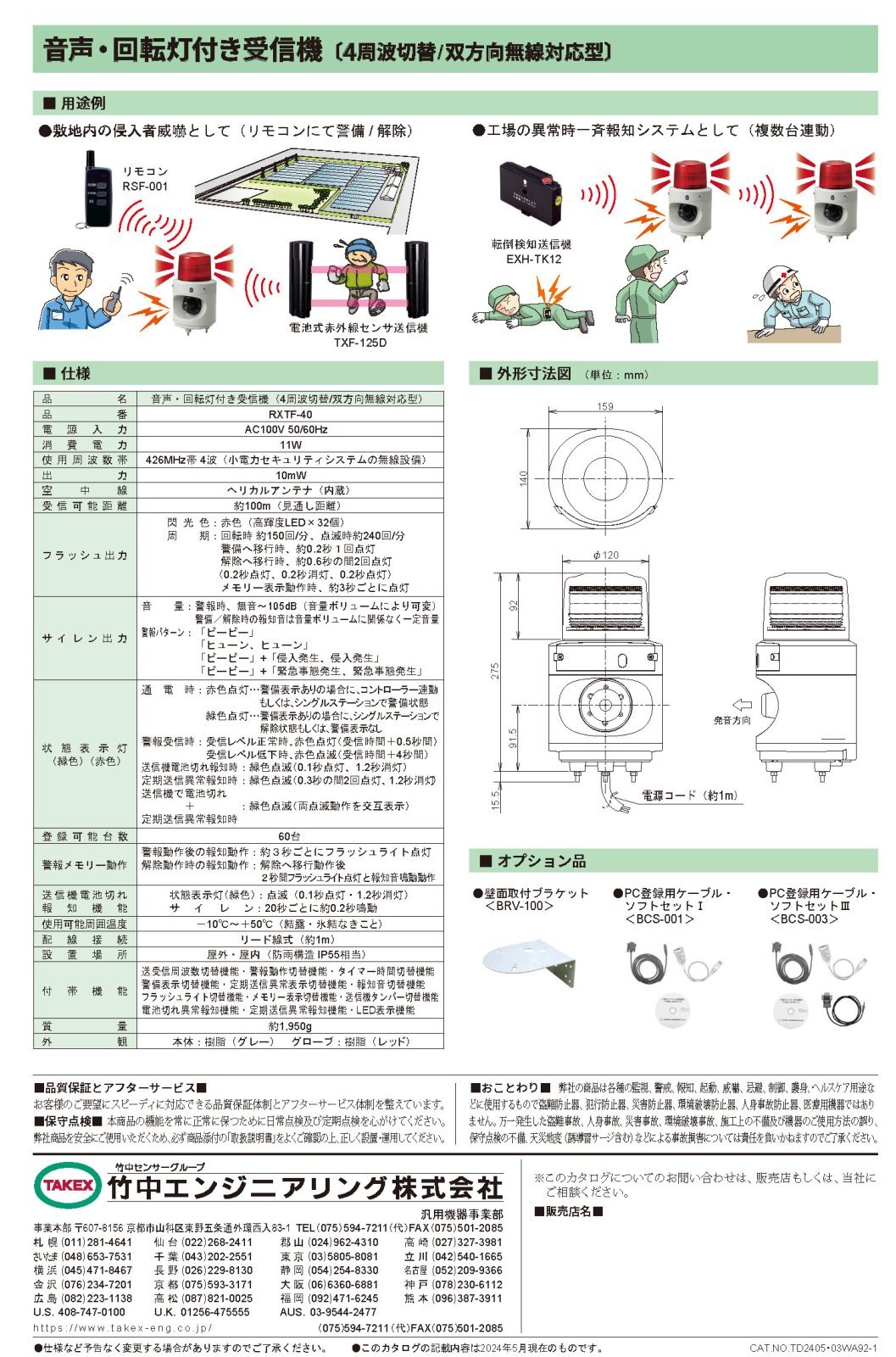

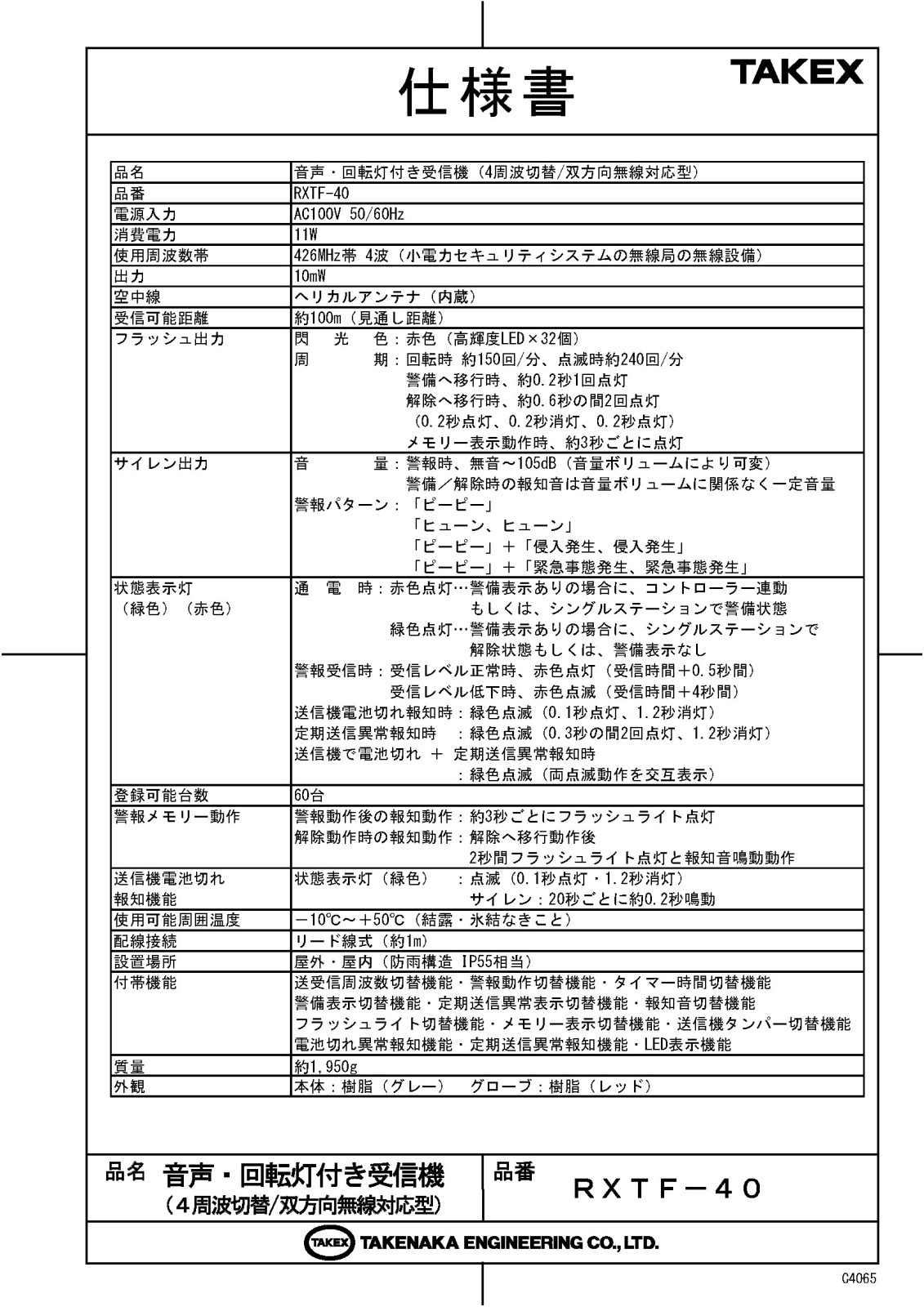

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 資材置場や駐車場での不審者への自動威嚇
  • 工場・工事現場での危険エリア侵入報知
  • 店舗や施設の緊急事態（非常ボタン連動）告知
  • 複数拠点をワイヤレスで連動させる広域警報システム

導入前に確認したいポイント

  • AC100Vの電源直結工事が必要です（電気工事有資格者推奨）
  • 無線到達距離は見通し100mです。壁等の遮蔽に注意してください
  • DCモーター式ベルと併設する場合、3m以上の離隔が必要です
  • 送信機との周波数設定（F1〜F4）を一致させる必要があります

特長

大音量音声と回転灯による二重の威嚇効果

最大105dBという、工事現場の騒音下でも十分に聞き取れる大音量スピーカーを搭載。さらに32個の高輝度LEDによるフラッシュライトを組み合わせることで、視覚と聴覚の両面から対象者へ強力に訴えかけ、侵入抑制や注意喚起を確実に行います。

4周波切替対応による安定した通信環境の確保

426MHz帯の周波数を4つのチャンネル（F1〜F4）から選択可能。近隣の無線システムや、他のワイヤレス送信機が多数存在する現場においても、電波干渉を避けて信頼性の高い運用を実現します。既存の旧型システム（F1固定）との混在時にも柔軟に対応できます。

双方向無線通信によるアンサーバック機能

別売のリモコン（RSF-001）を使用することで、手元で警備・解除の操作が可能。操作後には本機からアンサーバック信号が返るため、現在のシステム状態をリモコン側で確実に把握でき、操作ミスの不安を解消します。

複数台の無線連動による広域報知

1台の受信機が警報を受信した際、その信号をさらに別のRXTF-40へ無線送信する連動機能を搭載しています。これにより、広大な敷地や複数の建物にまたがる現場でも、一斉に警報を鳴動させる大規模な面警戒システムをワイヤレスで構築可能です。

用途に合わせて選べる多彩な音声・警報音

女性の声による日本語音声（「侵入発生」「緊急事態発生」）と、2種類の警報音（「ピーピー」「ヒューン、ヒューン」）を内蔵。現場の状況や用途に合わせてDIPスイッチで簡単に切り替えることができます。また、特注でのメッセージ書き換え相談も可能です。

長期運用を支える完全ソリッドステート設計

回転灯部分はモーター駆動ではなく、LEDの点灯制御による疑似回転方式を採用しています。機械的な摩耗部分がないため故障のリスクが極めて低く、長期間にわたって安定した視認性を維持。メンテナンスコストの低減に寄与します。

IP55相当の防雨構造で屋外設置に対応

屋外の過酷な環境にも耐えうるIP55相当の保護等級を確保。雨が直接かかる場所でも設置が可能（正方向取付時）で、外周警戒や屋外資材置場のセキュリティとして高い信頼性を発揮します。

詳細な自己診断と異常報知機能

登録された各送信機の電池切れや、定期送信が途絶えたことによる異常を自動検知。状態表示灯の点滅パターンや報知音で異常の内容を知らせるため、システムの不備を未然に防ぎ、常に正常な警戒状態を維持できます。

選定時に評価したい強み

  • 最大105dBの破壊力： 圧倒的な音量調整幅で、静かなオフィスから騒音の激しい工事現場まで対応。
  • 最大60台登録： 1台の受信機に多数のセンサーを登録でき、システム拡張性が高い。
  • アンサーバック対応： リモコン操作の結果を耳と光で確認できる安心の双方向設計。
  • メンテナンス性： モーターレスLED回転灯により、物理故障の不安を大幅に軽減。

施工・設置ガイド

設置の際は、本来の防水性能と電波性能を発揮させるため、以下の点にご注意ください。特に屋外設置では「正方向（直立）」での取り付けが必須となります。横向きや逆さまでの屋外設置は故障の原因となります。

確認項目 この製品での考え方
取付方向 屋外は「正方向」のみ。屋内のみ横向き・逆さま可（ただしスピーカー上向き厳禁）。
電源配線 AC100V直結。万が一の故障時に上位系統を守るため、1Aヒューズの直列挿入を推奨。
電波干渉対策 DCモーター式のベル（有線）とは3m以上離すこと。ノイズによる受信障害を防ぎます。
周波数設定 送信機側と本機内部のDIPスイッチB-3,4の設定を必ず一致させる。

内部設定（DIPスイッチ）

運用開始前に本体内部のスイッチ設定が必要です。主要な設定項目は以下の通りです。

スイッチ 項目 設定内容

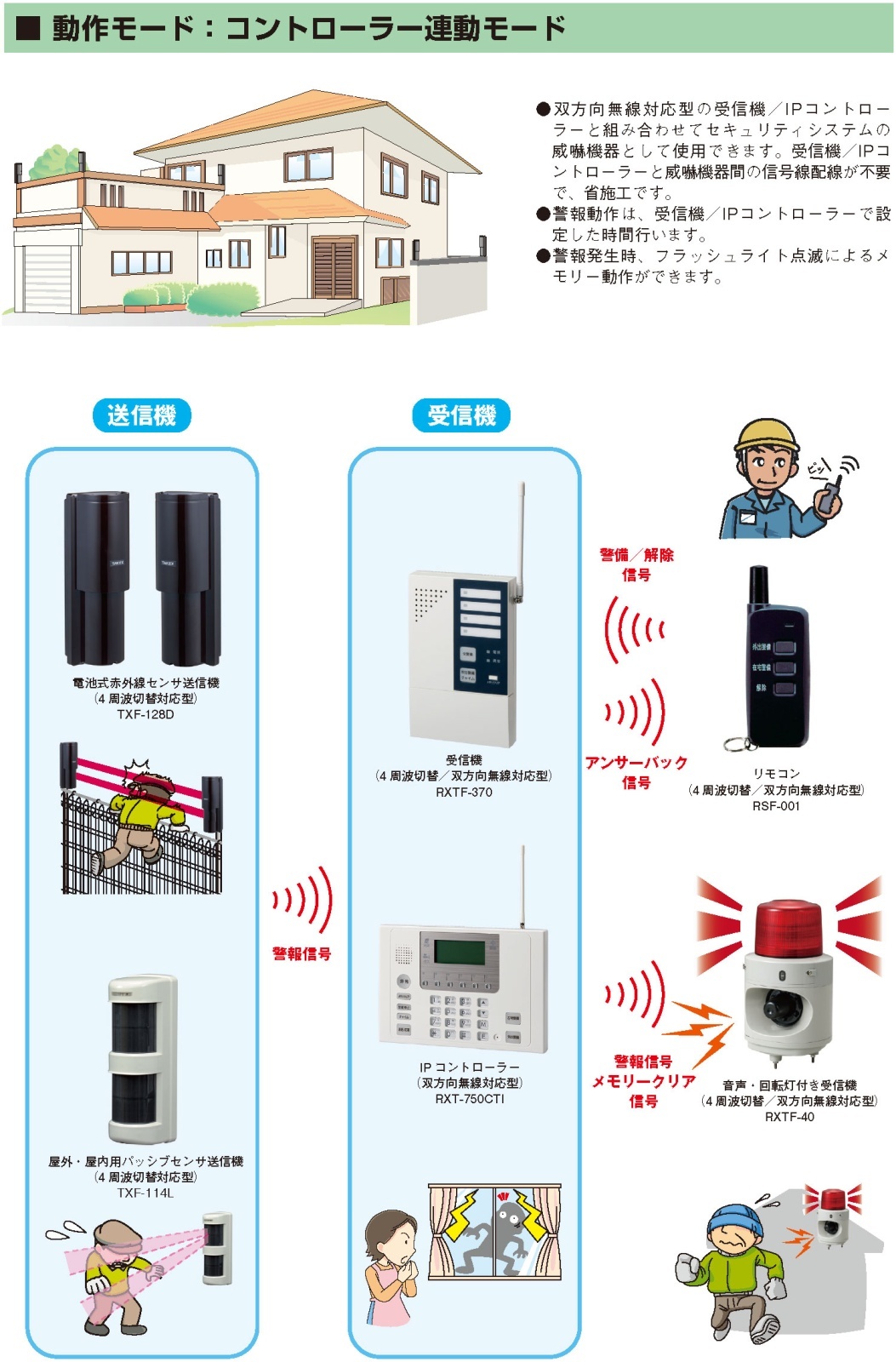

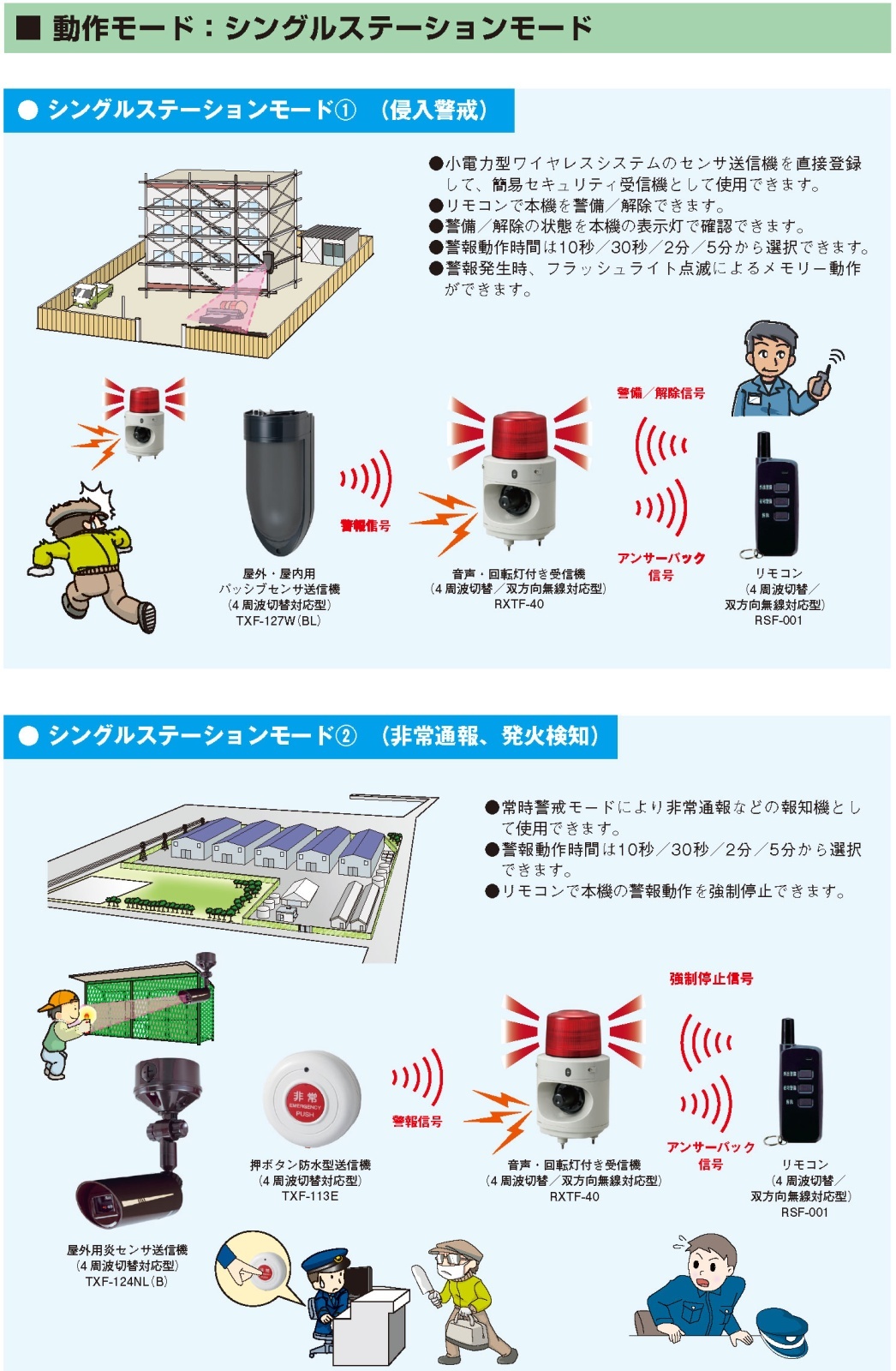

スイッチA-1 用途切替 OFF：シングルステーション（単独） / ON：コントローラ連動
スイッチA-6 点灯モード OFF：回転（疑似回転） / ON：点滅（ストロボ）
スイッチB-5,6 警報音選択 S1（ピーピー）からS4（緊急事態発生音声）まで選択可能
スイッチB-7,8 タイマー時間 警報鳴動時間を 10秒 / 30秒 / 2分 / 5分 から選択

製品仕様

項目 内容
品名音声・回転灯付き受信機（4周波切替／双方向無線対応型）
品番RXTF-40
電源入力AC100V 50／60Hz
消費電力11W
使用周波数帯426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
出力10mW
空中線ヘリカルアンテナ（内蔵）
受信可能距離約100m（見通し距離）
フラッシュ出力閃光色：赤色（高輝度LED×32個）
周期：回転時 約150回／分、点滅時 約240回／分
警備移行時 約0.2秒1回点灯 / 解除移行時 0.6秒間2回点滅 / メモリー表示時 約3秒ごとに点灯
サイレン出力音量：無音〜105dB（ボリューム可変）
警報パターン：4種類（音声2種、警報音2種）
状態表示灯赤色点灯：警備状態 / 緑色点灯：解除状態
赤色点滅：受信レベル低下警告 / 緑色点滅：電池切れ・定期送信異常報知
登録可能台数最大60台
警報メモリー動作警報動作後、約3秒ごとのフラッシュ点灯で通知。解除時に音声ガイダンスあり。
使用可能周囲温度－10℃〜＋50℃（結露・氷結なきこと）
配線接続リード線式（約1m）
設置場所屋外・屋内（防雨構造 IP55相当）
質量約1,950g
外観本体：樹脂（グレー） / グローブ：樹脂（レッド）

FAQ

Q：屋外に設置しても大丈夫ですか？ A：はい、IP55相当の防雨構造ですので屋外設置が可能です。ただし、必ずグローブを上にした「正方向」で取り付けてください。
Q：最大で何台の送信機を登録できますか？ A：最大60台までの送信機（センサーやリモコン）を登録して運用することが可能です。
Q：音量の調節はできますか？ A：本体内部の音量ボリュームにより、無音から最大105dBまで無段階で調節が可能です。ただし、警備/解除の報知音は一定音量で固定となります。
Q：無線が届く距離はどのくらいですか？ A：見通し距離で約100mです。障害物がある場合は短くなるため、必要に応じて別売の中継機をご検討ください。
Q：緑色のランプが点滅しているのは故障ですか？ A：故障ではなく、登録されている送信機の「電池切れ」または「定期送信異常（通信途絶）」を知らせるサインです。該当する送信機の点検を行ってください。
Q：音声の内容を変更することはできますか？ A：標準では2種類の音声が内蔵されています。特注対応で音声の書き換えも可能ですので、詳細はお問い合わせください。
Q：回転灯の電球が切れたら交換できますか？ A：本製品は電球ではなくLEDを使用しているため、電球交換の必要はありません。モーターレスの疑似回転方式により高耐久を実現しています。
Q：リモコンで警備を開始したとき、確認する方法はありますか？ A：双方向無線に対応しており、警備開始時に「ピピッ」という報知音とフラッシュ点灯のアンサーバックがあるため、離れた場所からでも確認可能です。
Q：以前使っていた旧型の竹中製センサーは使えますか？ A：426MHz帯の小電力セキュリティシステムであれば使用可能です。旧型が周波数固定タイプの場合は、本機側を「F1」周波数に設定してください。
Q：取り付けに資格は必要ですか？ A：AC100Vの電源接続工事を伴うため、電気工事士による施工を推奨いたします。
