TAKEX（竹中エンジニアリング）屋外用中継機小電力セキュリティシステム 4周波切替双方向無線

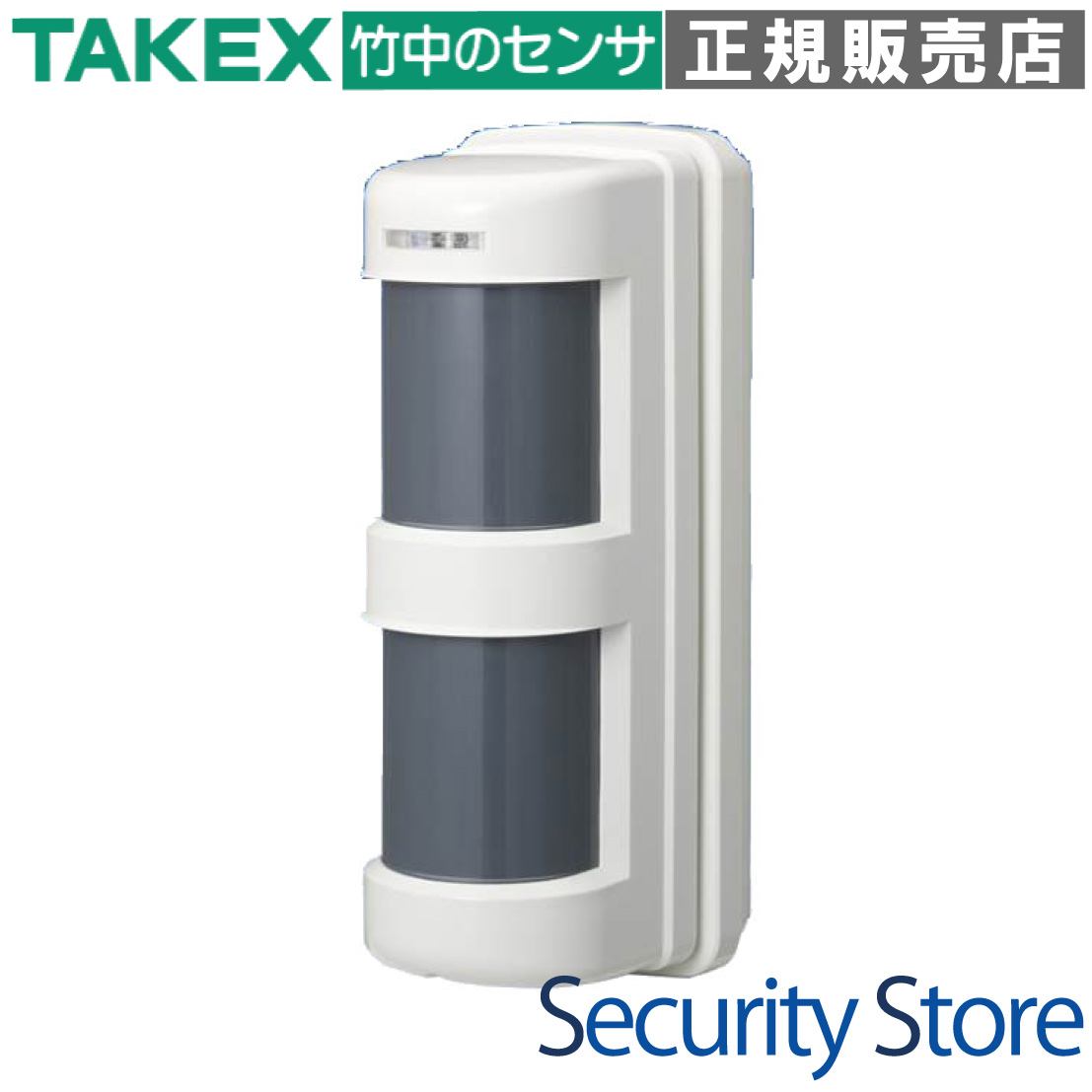

RTXF-350(W) 屋外用中継機 4周波切替/双方向無線対応型・登録式

電波の届かない死角を解消する、屋外設置対応の高性能無線中継機です。シリアルNo.登録方式により、中継機同士の無限ループ（ピンポン現象）を完全に防止。広大な敷地や多層階施設でも、安定したセキュリティネットワークを構築可能です。

型番： RTXF-350(W)
製品名： 屋外用中継機 4周波切替/双方向無線対応型・登録式
対応方式： 426MHz帯小電力セキュリティシステム（登録式）
主な用途： 送信機から受信機への電波到達距離の延長、障害物回避
設置場所： 屋外・屋内（防雨構造 IP54相当）
電源仕様： AC100V または DC10〜30V（停電補償バッテリー内蔵）

資料ダウンロード

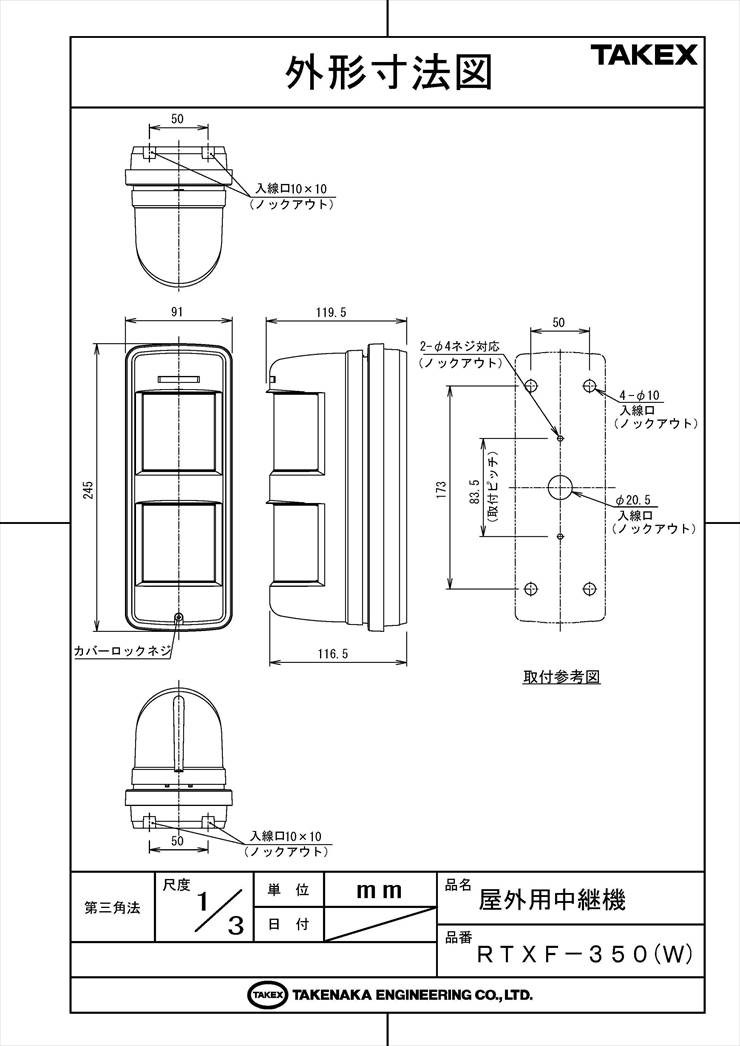

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

広大な工場や倉庫での無線エリア拡張
屋外駐車場や資材置場のセンサー中継
電波を遮断する壁が多い多層階ビル
密集地での電波干渉が懸念される現場
電源確保が難しい屋外環境（ソーラー対応）

導入前に確認したいポイント

送信機・受信機との周波数（F1〜F4）設定
中継する送信機のシリアルNo.把握（登録式）
設置高さと周辺の金属・ノイズ源との距離
AC100VまたはDC電源の配線ルート
リモコン中継時の遅延時間設定（0秒必須）

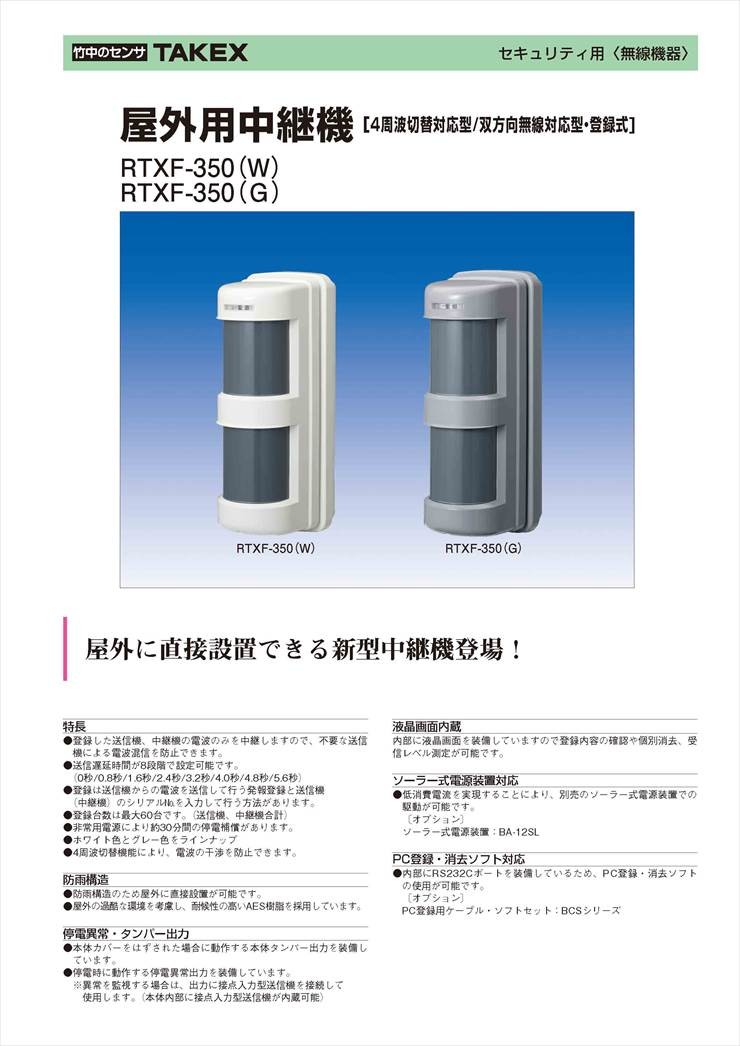

特長

高度な登録方式による「無限ループ」の完全防止

最大60台までの送信機・中継機をシリアルNo.ベースで個別登録する方式を採用しています。登録された機器からの電波のみを選択して中継するため、中継機を複数設置した際に発生しやすい電波の「ピンポン現象（無限ループ）」を物理的に防止し、中継回数の制約を事実上撤廃しました。

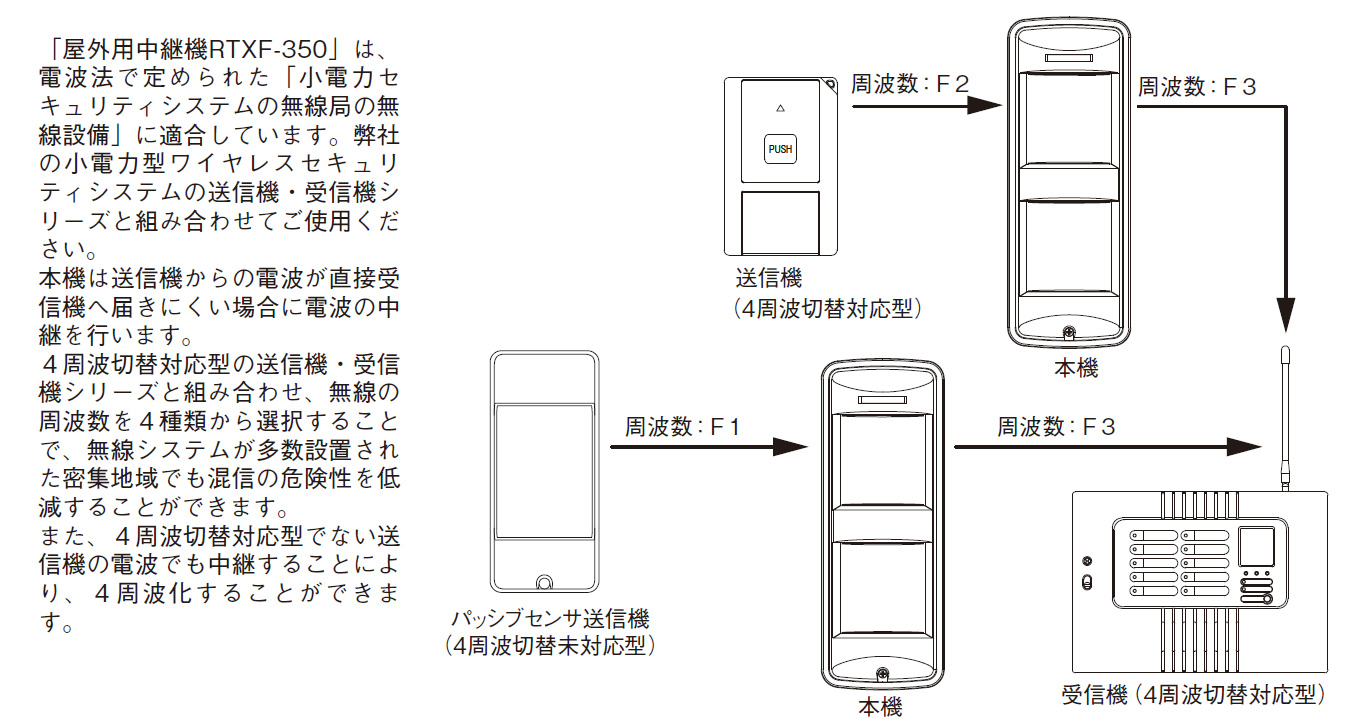

混信を回避する「新4周波切替」テクノロジー

4つの独立した周波数帯域（F1/F2/F3/F4）をスイッチ一つで切り替え可能です。近隣で他の無線システムが稼働している場合や、密集地での運用においても、空き周波数を選択することで安定した通信環境を確保できます。

屋外設置を可能にする耐候性と防雨構造

IP54相当の防雨構造を備えており、屋外に直接設置が可能です。筐体には耐候性の高いAES樹脂を採用しており、直射日光や雨風にさらされる過酷な環境下でも長期間の安定運用を支えます。

停電時も安心な30分間のバックアップ機能

非常用バッテリーを標準搭載。万が一の停電時でも約30分間の稼働を保証します。また、停電異常出力を備えているため、異常を上位システムへ即座に通知するフェールセーフな設計となっています。

現場での調整を容易にする液晶画面とブザー

本体内部に液晶ディスプレイを搭載。登録内容の確認や個別消去、電波強度の測定（アンテナマーク表示）が現場で完結します。電波受信時にはレベルに応じたブザー音が鳴るため、PCなしでも最適な設置ポイントを特定できます。

送信遅延時間の設定によるパケット衝突の回避

送信遅延時間を8段階（0秒〜5.6秒）で設定可能です。複数の中継機を並列設置した場合でも、送信タイミングを意図的にずらすことで、空中での電波パケットの衝突を防ぎ、確実な信号伝達を実現します。

ソーラー式電源装置による完全ワイヤレス運用

低消費電流設計により、別売のソーラー式電源装置（BA-12SL）での駆動に対応しています。電源配線が困難な屋外の遠隔地でも、無線ネットワークの構築が可能です。

破壊工作を検知するタンパー出力装備

本体カバーが外された際に動作するタンパー出力を装備しています。屋外設置における盗難や悪戯、破壊工作を即座に検知し、セキュリティシステムの信頼性を高めます。

    選定時に評価したい強み
    高密度運用： 4周波切替と登録式により、電波混信リスクを最小化。
施工性： 内部LCDとブザーにより、設置位置の電波テストが容易。
信頼性： 停電補償バッテリーと自己診断機能（LED/LCD）を完備。
拡張性： 最大60台の登録と、中継機自体の多段中継に対応。



施工・設置ガイド

最適なパフォーマンスを発揮するため、以下のガイドラインに従って設置を行ってください。

確認項目	この製品での考え方
設置姿勢	必ず「アンテナ部が下、ドームが上」の正立状態で垂直に固定してください。
ノイズ対策	警報ベルやモーター等のノイズ源からは最低3m以上離して設置してください。
防水処理	壁面密着部および入線口には、必ずシリコンコーキング等で防水処理を施してください。
リモコン運用	リモコンを中継する場合、双方向通信のため遅延時間は「0秒」に設定してください。

LED表示・動作状態

表示灯（色）	状態	意味
電源表示灯（緑）	点灯	正常（AC/DC電源供給あり）
	点滅	停電発生（非常用バッテリーで動作中）
	消灯	電源喪失状態
送信表示灯（赤）	点灯（一時的）	信号送信動作中
送信表示灯（赤）	点滅（連続）	受信環境不良、または妨害波の検知
両灯共通	交互点滅	登録・消去モードの待機状態

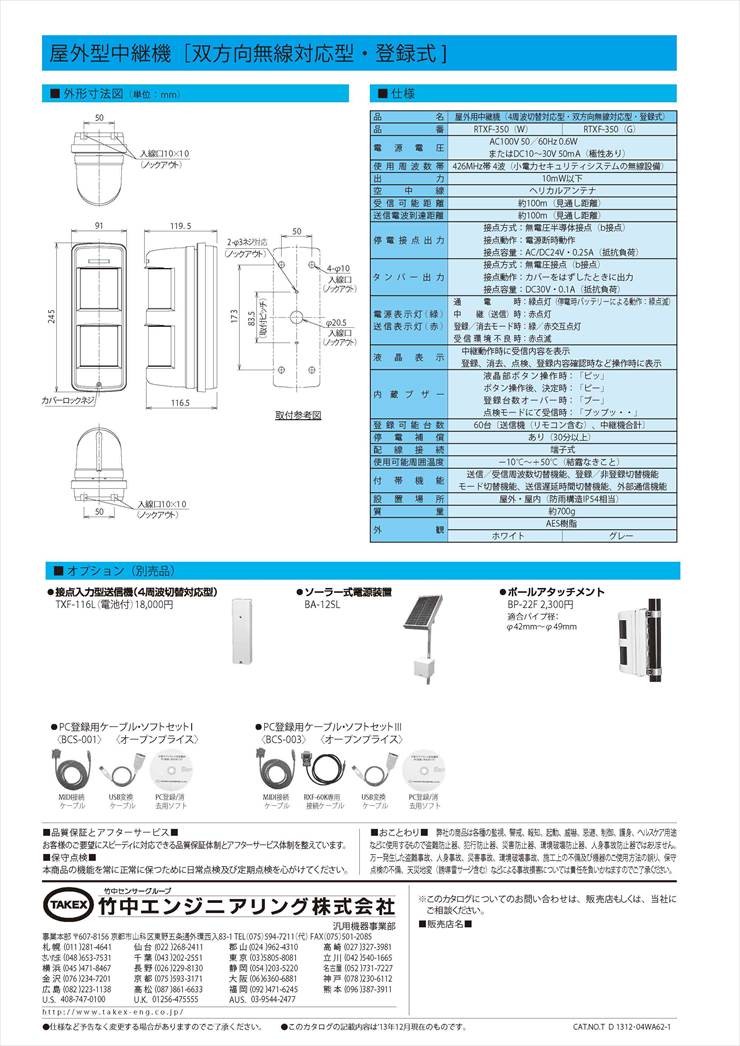

製品仕様

項目	内容
品名 / 品番	屋外用中継機（4周波切替／双方向無線対応型・登録式） / RTXF-350(W)
電源電圧	AC100V 50/60Hz（消費電力 0.6W）または DC10〜30V（消費電流 50mA）
使用周波数帯	426MHz帯 4波（小電力セキュリティシステムの無線設備）
空中線（アンテナ）	ヘリカルアンテナ内蔵
電波到達距離	約100m（見通し距離。受信・送信ともに）
登録可能台数	最大60台（送信機、リモコン、中継機の合計）
停電補償	約30分間（満充電時）
停電接点出力	無電圧半導体接点（b接点）、AC/DC24V・0.25A、電源断時動作
タンパー出力	無電圧接点（b接点）、DC30V・0.1A、カバー開放時に出力
送信遅延時間	0秒 / 0.8秒 / 1.6秒 / 2.4秒 / 3.2秒 / 4.0秒 / 4.8秒 / 5.6秒（切替式）
使用環境温度	－10℃〜＋50℃（結露・氷結なきこと）
設置場所	屋外・屋内（防雨構造 IP54相当）
質量 / 外観	約700g / AES樹脂（ホワイト）
外形寸法	W91 × H173 × D119.5mm（最大部）

FAQ

Q：中継機を何台も並べて使うことはできますか？ A：はい、本機は「登録式」のため、特定の中継機の電波のみを拾うよう設計されており、複数の多段中継が可能です。ただし、送信遅延時間の設定を行い、電波のパケット衝突を防ぐ必要があります。

Q：登録していない送信機の電波も中継してしまいますか？ A：設定により異なります。「登録式」モードに設定すれば、本機にあらかじめ登録した送信機（最大60台）の電波のみを判別して中継します。これにより外部からの不要な電波による誤動作を防げます。

Q：停電した時に、警報盤に信号を送ることはできますか？ A：可能です。本機には「停電接点出力（b接点）」が装備されており、電源が遮断されると接点が動作します。内部に別売の送信機を内蔵することで無線での通知も可能です。

Q：電波が届いているか確認する方法はありますか？ A：内部の液晶画面で「点検モード」を使用することで、受信レベルを4段階のアンテナマークとブザー音（鳴動回数）で視覚的・聴覚的に確認できます。

Q：屋外に設置する際、注意することはありますか？ A：必ずアンテナが下を向くように垂直に取り付けてください。また、雨水の浸入を防ぐため、入線口やネジ穴周辺のコーキング処理を確実に行ってください。

Q：AC100VとDC12Vを同時に接続しても大丈夫ですか？ A：いいえ、ACとDCの併用は故障や火災の原因となります。どちらか一方の電源のみを使用してください。

Q：周波数F1〜F4はどのように使い分ければよいですか？ A：基本はF1を使用しますが、近隣の他システムと混信する場合や、電波環境が悪い場合に別のチャンネルへ切り替えて回避します。

Q：双方向リモコン（RS-001等）の中継は可能ですか？ A：可能です。ただし双方向通信の制約上、中継機は1台のみ、送信遅延時間は必ず「0秒」に設定して運用してください。

Q：送信機のシリアルNo.を直接入力して登録できますか？ A：はい、LCD横の操作ボタンを使用して、7桁のシリアルNo.を手動入力して登録することが可能です。既に高所に設置済みの送信機を登録する場合に便利です。

Q：非常用バッテリーの寿命はどのくらいですか？ A：目安として約5年です。定期的な点検と交換を推奨いたします。
