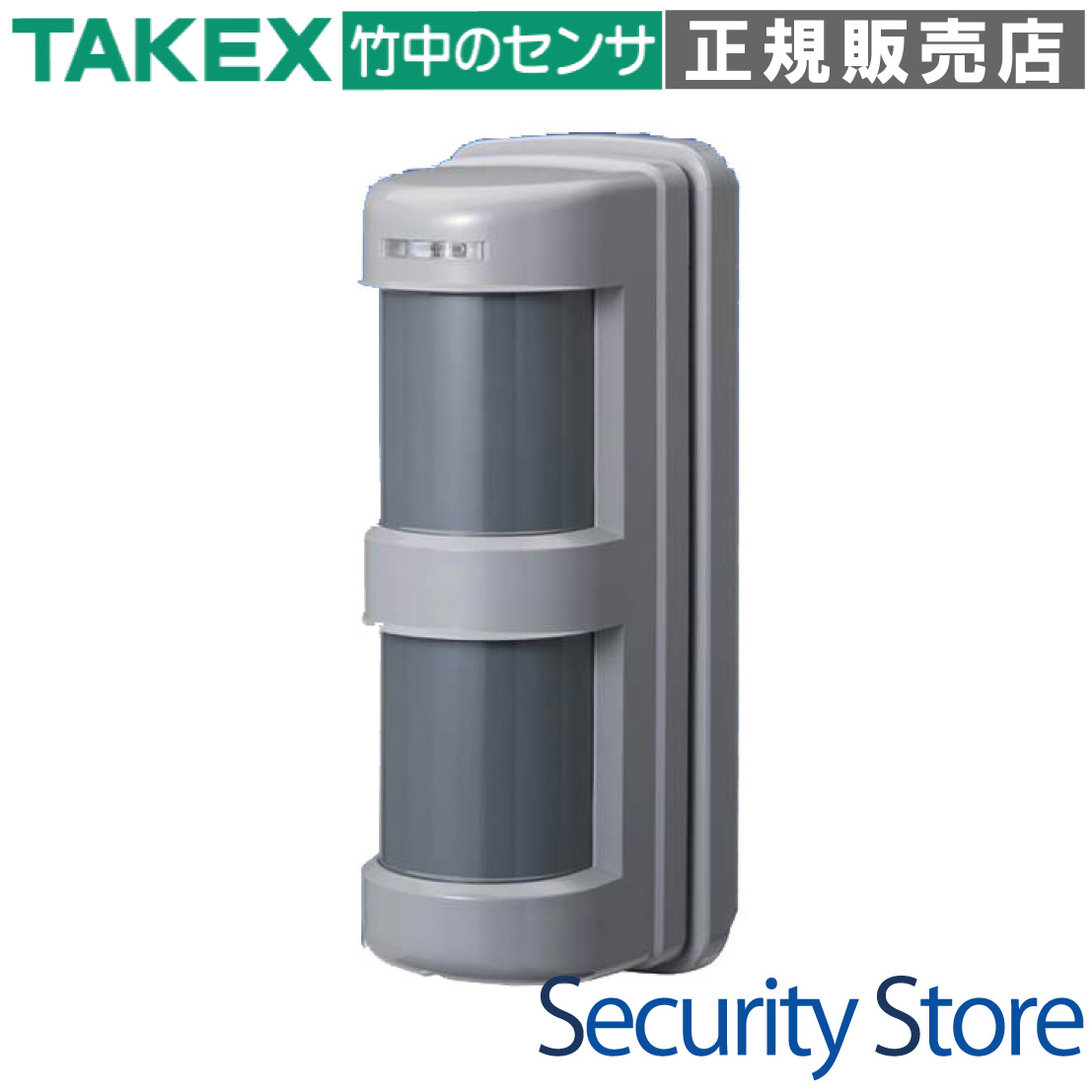

RTXF-350(G) 屋外用中継機 4周波切替/双方向無線対応型・登録式 TAKEX 竹中エンジニアリング [RTXF-350(G)]

RTXF-350(G) 屋外用中継機 4周波切替/双方向無線対応型・登録式 TAKEX 竹中エンジニアリング [RTXF-350(G)]

販売価格: 会員のみ販売

商品詳細

TAKEX 屋外用中継機 4周波切替 登録式 双方向無線

RTXF-350(G) 屋外用中継機 4周波切替/双方向無線対応型・登録式

ワイヤレスセキュリティシステムの通信距離を飛躍的に拡張する、屋外設置対応の高機能中継機です。完全登録方式の採用により、無限ループ（ピンポン現象）を防止し、信頼性の高い強固な無線ネットワークを構築します。

  • 型番： RTXF-350(G)
  • 製品名： 屋外用中継機 4周波切替/双方向無線対応型・登録式
  • 方式 / カテゴリ： 426MHz帯小電力無線 中継機
  • 登録台数： 最大60台（送信機・中継機合計）
  • 設置場所： 屋外・屋内（IP54相当）
  • 電源仕様： AC100V または DC10〜30V（2ウェイ電源）

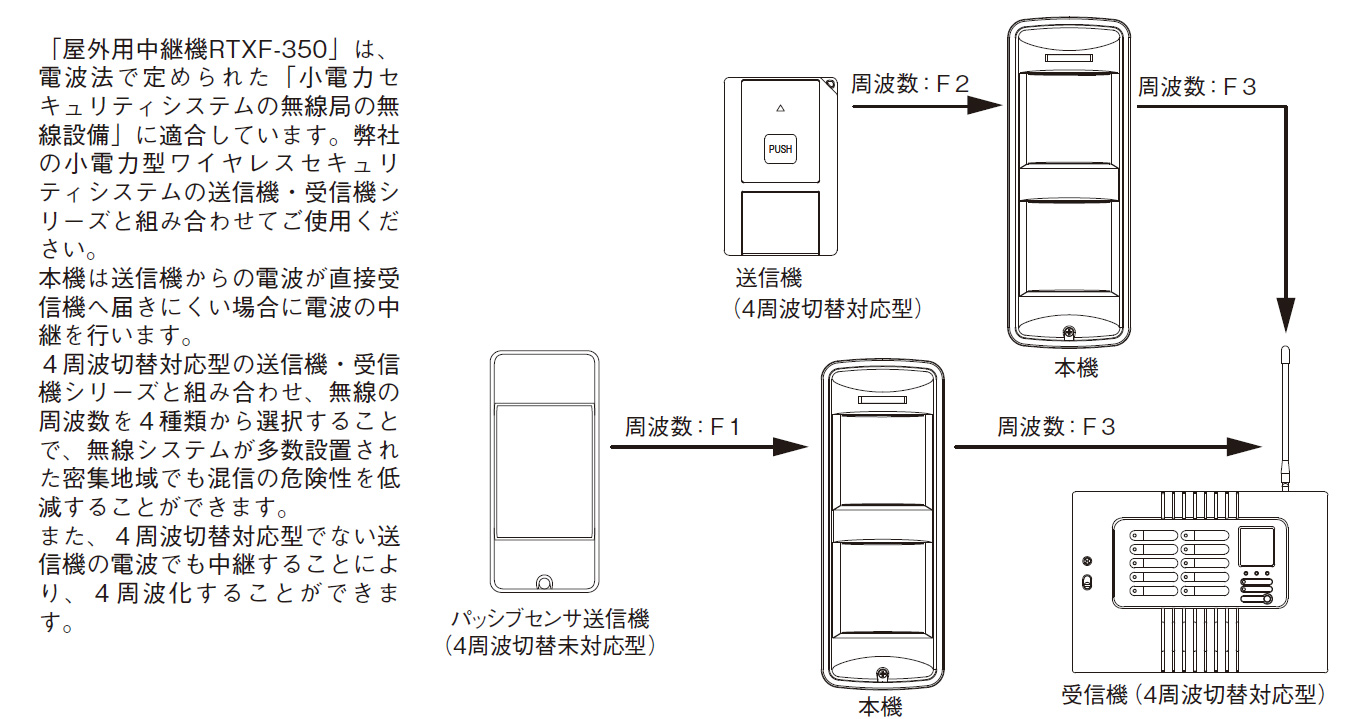

RTXF-350(G) 屋外用中継機の製品画像

資料ダウンロード

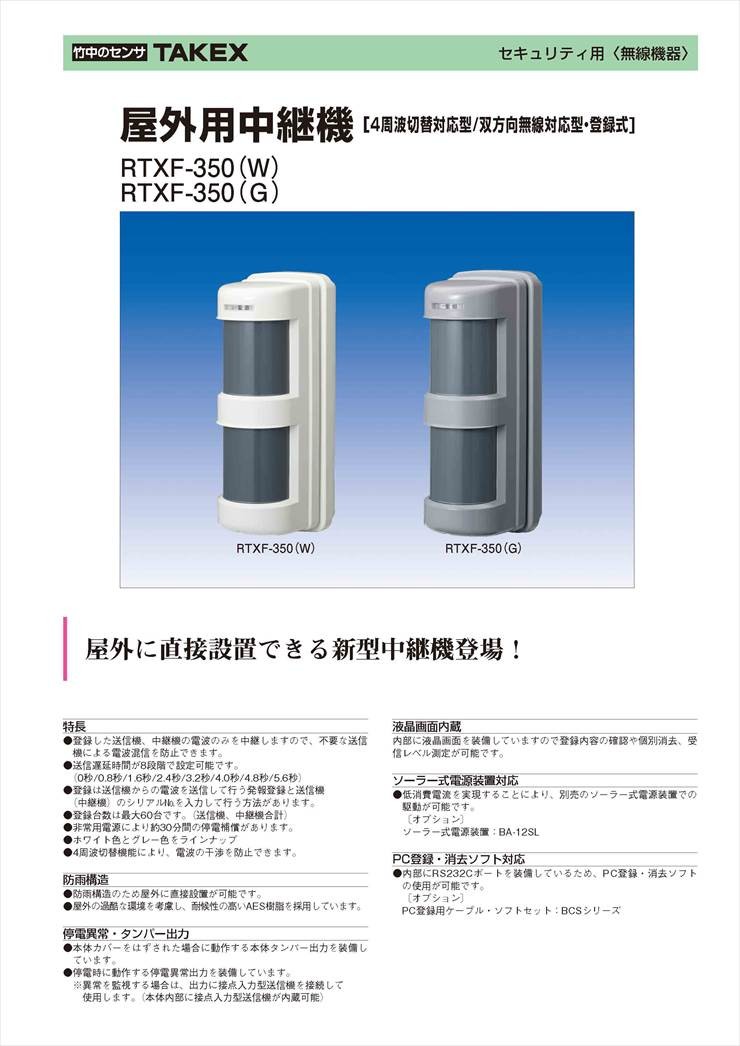

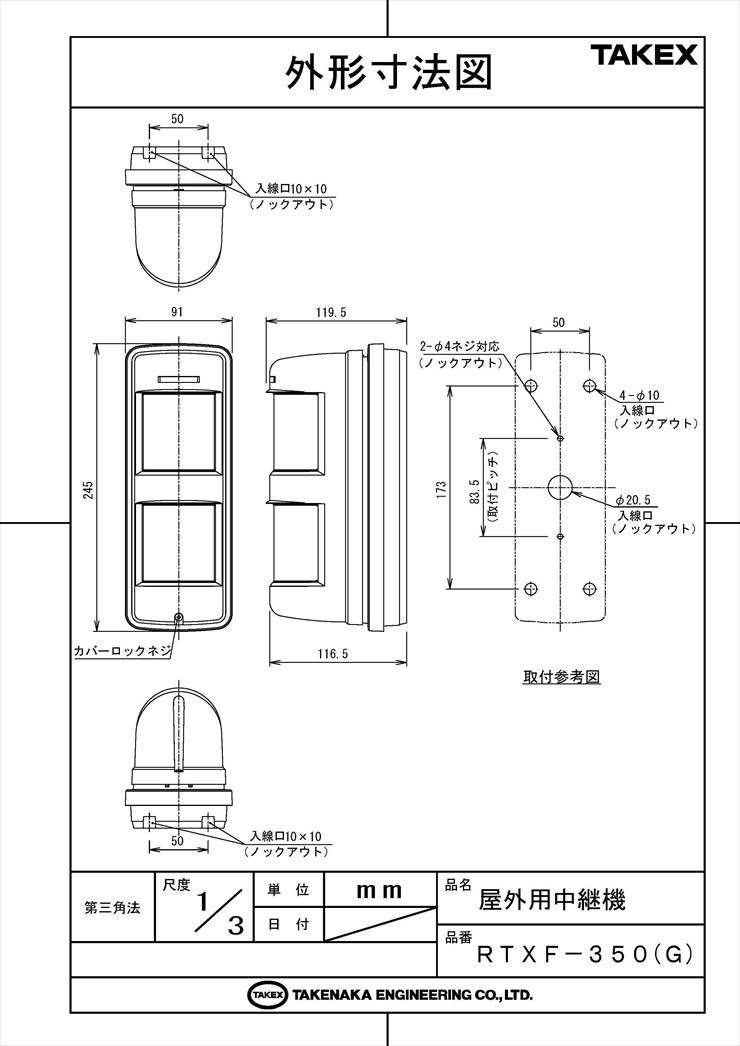

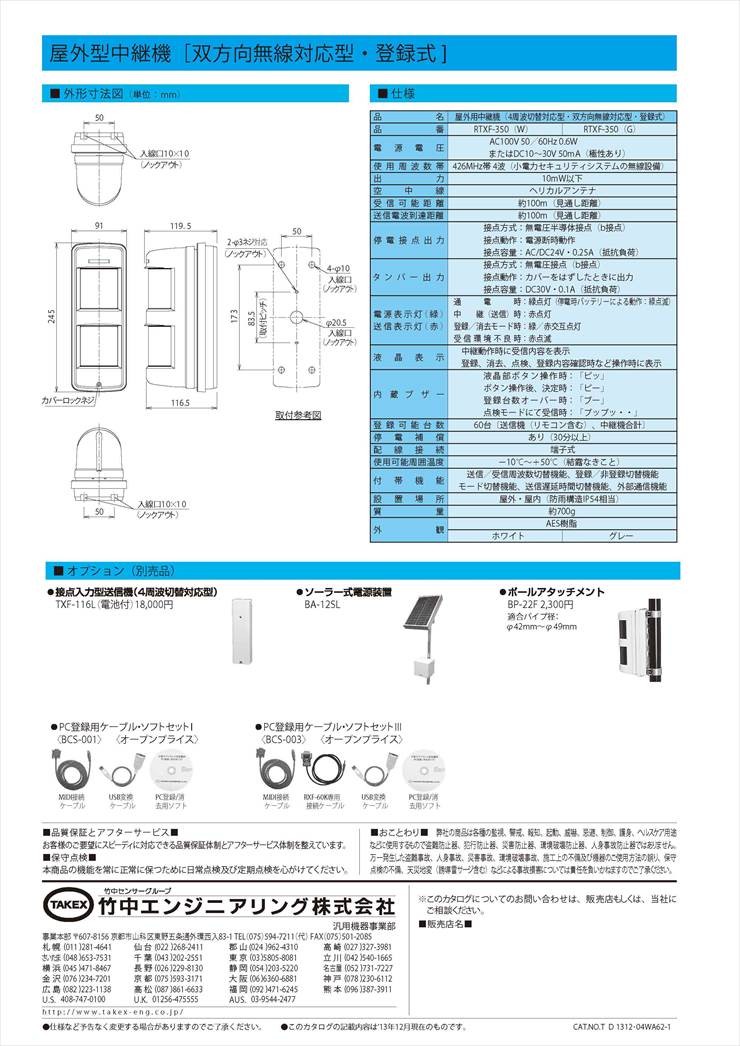

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 広大な敷地での屋外センサー通信拡張
  • 鉄筋コンクリート構造など電波の届きにくい施設
  • 多層階にまたがるビル管理システムの構築
  • 電源確保が難しい現場（ソーラー運用可）

導入前に確認したいポイント

  • 設置方向は「正立（アンテナが下）」が必須です
  • AC100VとDC電源の併用はできません
  • ノイズ源（モーター等）から3m以上離してください
  • 中継させる送信機は本機への登録が必要です

特長

完全登録式による「無限ループ」の防止

最大60台までの送信機・中継機のシリアルナンバーを個別に登録する方式を採用しています。登録された機器の信号のみを中継するため、同一現場に複数の中継機を設置しても電波のピンポン現象（無限ループ）が発生せず、多段中継においても安定した運用が可能です。

4周波切替テクノロジーによる干渉回避

F1からF4まで、4つの独立した周波数帯域をスイッチで選択可能です。近隣で他の無線システムが稼働している場合でも、空いている周波数を採用することで混信を物理的に回避し、通信の信頼性を維持します。また、単一周波数の旧型機器を受信し、別の周波数に変換して送信することも可能です。

現場環境に最適化する8段階の送信遅延設定

中継送信時の遅延時間を「0秒」から「5.6秒」まで0.8秒刻みで設定可能です。複数の中継機が並列に配置されている現場において、意図的に送信タイミングをずらすことで電波の衝突（パケット干渉）を防ぎ、確実に受信機へ信号を伝達します。

過酷な屋外環境に対応する防雨・耐候設計

防雨構造（IP54相当）により、屋外への直接設置が可能です。筐体には耐候性の高いAES樹脂を採用しており、直射日光や雨風にさらされる過酷な現場環境でも長期間にわたって性能を維持します。

停電時もシステムを維持する非常用電源内蔵

AC100VおよびDC10〜30Vのどちらでも駆動可能な2ウェイ電源方式に加え、内部に非常用バッテリーを標準搭載。万が一の停電時でも約30分間の完全稼働を補償します。停電発生時には接点信号を出力し、即座に異常を通知することも可能です。

液晶ディスプレイ（LCD）による現場保守の効率化

本体内部に液晶画面を装備しています。登録済みのシリアルナンバー確認や個別消去、さらには受信電波レベルの4段階測定が可能です。施工時の電波テストから運用後の保守点検まで、専門的な計測器なしで迅速な対応が行えます。

タンパー出力・停電異常出力による破壊・障害監視

本体カバーが外された際のタンパー信号と、電源喪失時の停電信号をそれぞれ独立した無電圧b接点で出力します。これらの出力を送信機と連動させることで、中継機自体の異常や破壊工作を上位システムで常時監視することが可能です。

ソーラー式電源装置（別売）への対応

低消費電流設計により、別売のソーラー式電源装置「BA-12SL」での駆動が可能です。配線工事が困難な広大な敷地の外周監視など、電源確保が課題となる場所での無線ネットワーク構築を支援します。

PC登録・消去ソフトによる高度なデータ管理

内部にRS232Cポートを装備しており、PC用の専用ソフト（オプション）を使用することで登録データの管理が可能です。大規模な現場におけるシリアルナンバーの流し込みや、保守履歴の管理をデジタル化できます。

双方向無線通信への対応

一方通行の送信だけでなく、双方向無線通信にも対応しています。送信機と受信機の間で情報のやり取りが必要な高度なセキュリティシステムにおいても、本機を介して確実にデータを中継します。

選定時に評価したい強み

  • 無限中継： 登録式により中継回数の制限なくシステムを拡張可能
  • 施工性： 液晶画面でのレベル確認により、最適な設置場所を即座に判断可能
  • 信頼性： AES樹脂とIP54性能による屋外長期運用の実績
  • 保守性： 個別登録・消去が可能で、故障時の入れ替えや増設が極めて容易

施工・設置ガイド

本機の防雨性能を維持し、安定した無線通信を実現するためには、以下の施工条件を遵守してください。

確認項目 この製品での考え方
設置の向き 「正立（アンテナドームが下）」で垂直な壁面に固定してください。横向きや逆さまの設置は浸水の原因となります。
ノイズ対策 電気モーター、インバーター、無線ルーターなどのノイズ源から3m以上離して設置してください。
防水処理 背面の壁面密着部およびケーブル入線口には、必ずシリコンコーキング等で防水・防虫処理を行ってください。
電源配線 AC100VとDC電源はどちらか一方のみを使用してください。併用は火災・故障の原因となります。

製品仕様

項目 内容
品名 屋外用中継機（4周波切替／双方向無線対応型・登録式）
品番 RTXF-350 (G)
電源電圧 AC100V 50／60Hz 0.6W または DC10〜30V 50mA（極性あり）
使用周波数帯 426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
出力 10mW以下
空中線 ヘリカルアンテナ
受信可能距離 約100m（見通し距離）
送信電波到達距離 約100m（見通し距離）
停電接点出力 無電圧半導体接点（b接点）／電源断時動作／AC・DC24V・0.25A
タンパー出力 無電圧接点（b接点）／カバー開放時出力／DC30V・0.1A
電源表示灯（緑） 通電時：緑点灯／停電時バッテリー駆動：緑点滅
送信表示灯（赤） 中継送信時：赤点灯／受信環境不良時：赤点滅
液晶表示 中継動作時の内容表示、登録・消去・点検モード時の各種ステータス表示
登録可能台数 最大60台（送信機・リモコン・中継機の合計）
停電補償 約30分間（満充電時）
使用可能周囲温度 －10℃〜＋50℃（結露・氷結なきこと）
設置場所 屋外・屋内（防雨構造 IP54相当）
質量 / 外観 約700g / 樹脂（グレー）

FAQ

Q：登録式と非登録式、どちらを使うべきですか？ A：原則として「登録式」を推奨します。登録した機器の信号のみを扱うため、近隣の他システムからの電波混信や、中継機同士の無限ループを確実に防止できます。
Q：最大何台まで登録できますか？ A：送信機（リモコン含む）と、他の中継機を合わせて合計60台まで登録可能です。
Q：停電した場合は完全に止まってしまいますか？ A：いいえ。内部に非常用バッテリーを搭載しており、約30分間の停電補償があります。その間は通常通り中継動作を継続します。
Q：古い機種（RTX-100等）と通信させることはできますか？ A：周波数設定を「F1」にすることで互換性を持たせることができます。ただし、F2〜F4は新旧で周波数帯が異なるため通信できません。
Q：電波の強さを現場で確認する方法はありますか？ A：本体内部の「点検モード」を使用してください。液晶画面のアンテナマークとブザー音（鳴動回数）で、受信レベルを4段階でリアルタイムに確認できます。
Q：ソーラーパネルで動かしたいのですが、可能ですか？ A：はい、可能です。オプションのソーラー式電源装置「BA-12SL」に対応する低消費電力設計となっています。
Q：中継機を複数台設置する場合、設定で注意することは？ A：中継機同士の電波衝突を避けるため、「送信遅延時間設定スイッチ」を使用して、各機ごとに送信タイミングをずらす設定を行ってください。
Q：中継機自体が盗難や破壊に遭ったことはわかりますか？ A：はい。本体のタンパー出力（b接点）を送信機に接続しておけば、カバーが開けられた際や破壊時に警報を受信機側で鳴らすことができます。
Q：シリアルナンバーが分からない送信機を登録できますか？ A：はい。「発報登録モード」を使えば、送信機から実際に電波を飛ばすだけでシリアルナンバーを読み取り、簡単に登録することができます。
Q：屋外設置時に屋根は必要ですか？ A：IP54相当の防雨構造ですので直接雨のかかる場所でも設置可能ですが、劣化を抑えるため軒下などへの設置を推奨しております。
