AHD デイナイトカプセルカメラ [VCC-R815AH]

AHD デイナイトカプセルカメラ [VCC-R815AH]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） AHDカメラ 2メガピクセル 屋内用 赤外線暗視

VCC-R815AH AHD デイナイトカプセルカメラ

213万画素の高精細STARVISセンサーを搭載。同軸ケーブル1本でフルHD監視を実現する、屋内用デイナイトカプセルカメラ。

VCC-R815AHは、既存の同軸ケーブル配線を活かしながら、アナログカメラを遥かに凌ぐフルHD解像度（1080p）へのアップグレードを可能にするAHDカメラです。ソニー製高感度CMOSセンサー「STARVIS」とハイパワー赤外線LEDの組み合わせにより、昼夜を問わず鮮明なモニタリング環境を提供します。

  • 型番： VCC-R815AH
  • 解像度： 1920×1080 (フルHD 1080p)
  • 方式： AHD方式（アナログ出力切替可）
  • レンズ： 広角2.8mm単焦点（水平画角101°）
  • 夜間性能： 赤外線照射距離 最大30m / 0ルクス対応
  • 電源： DC12V（極性なし）

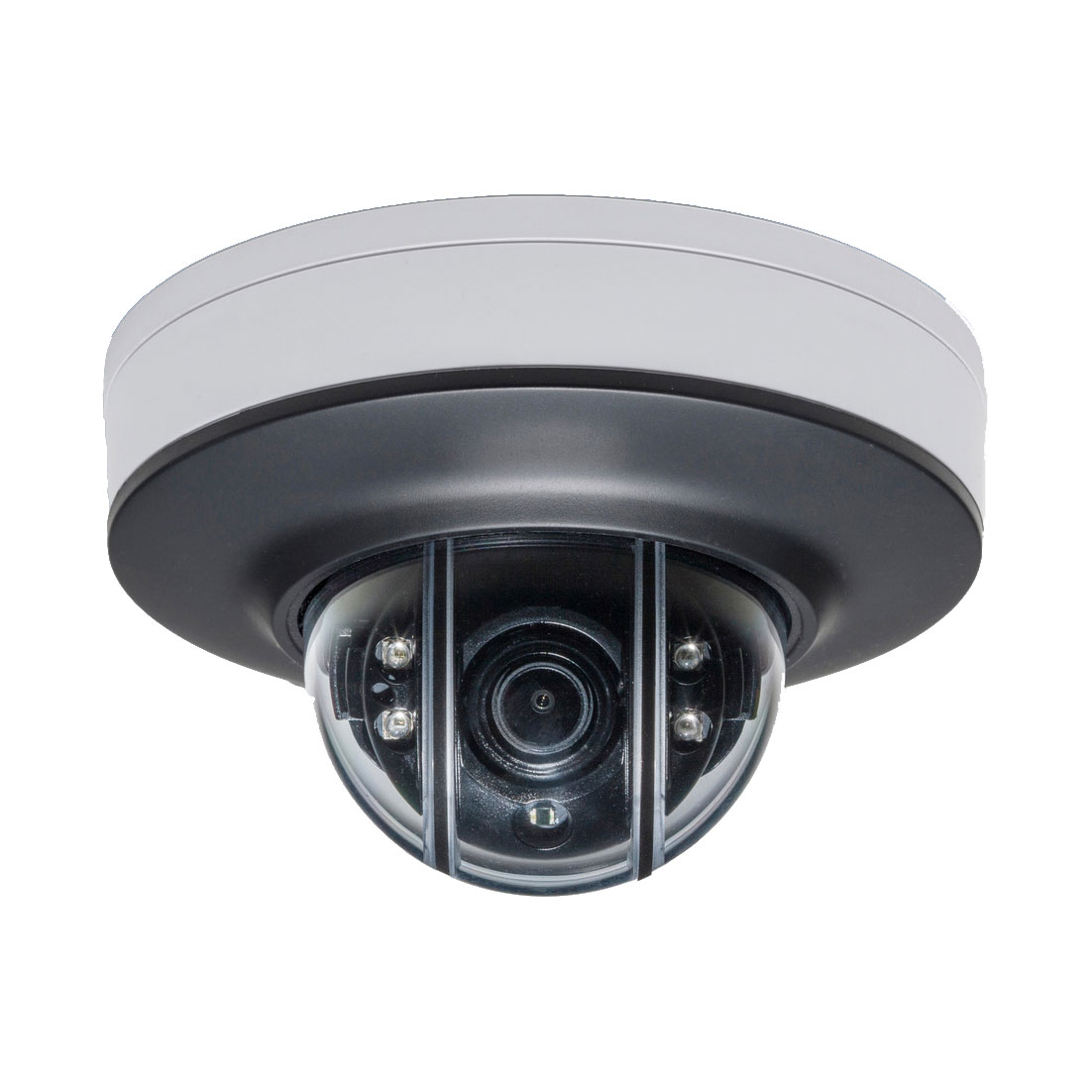

VCC-R815AH AHD デイナイトカプセルカメラ 製品画像

資料ダウンロード

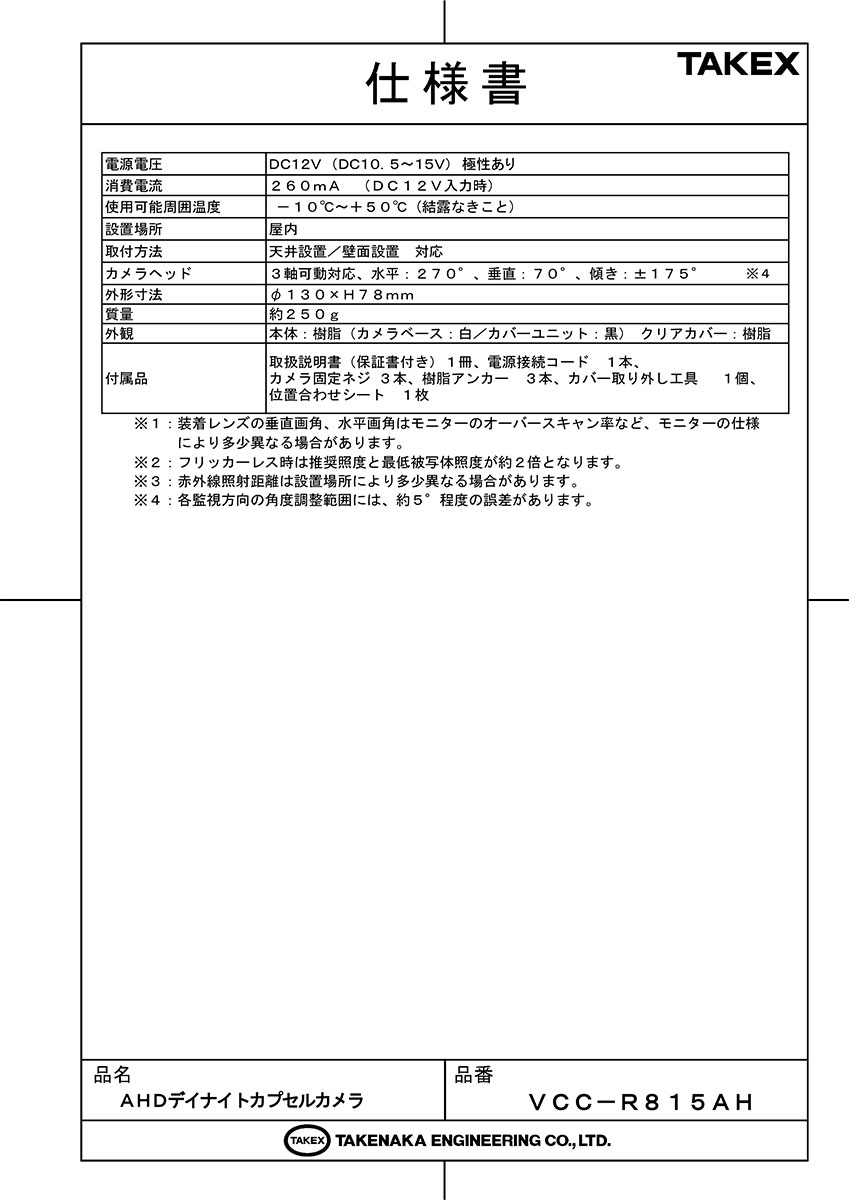

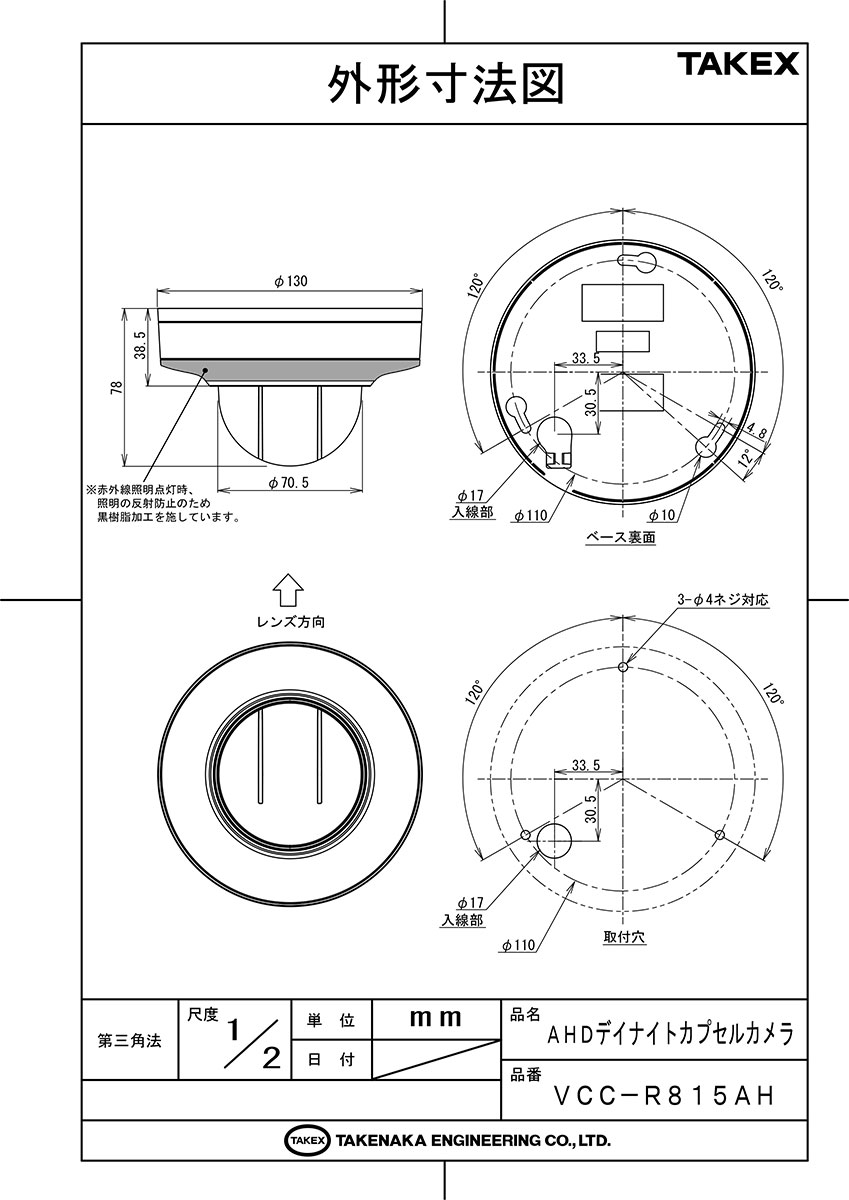

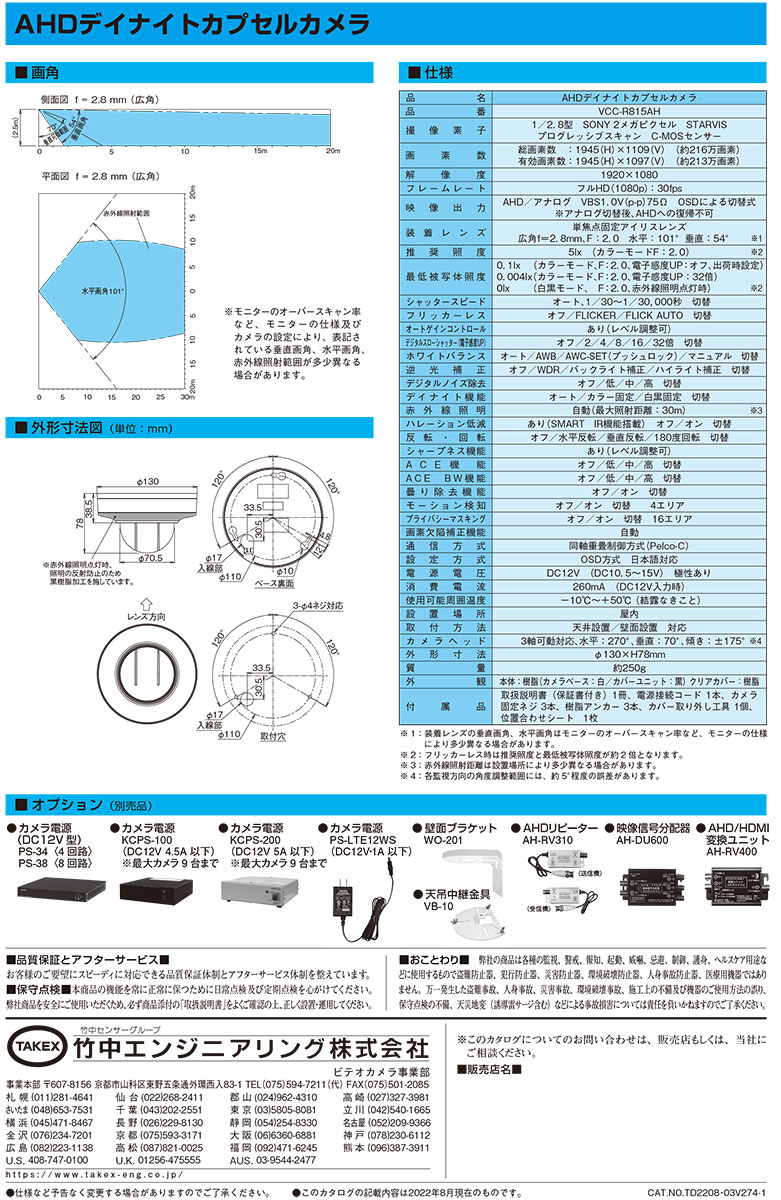

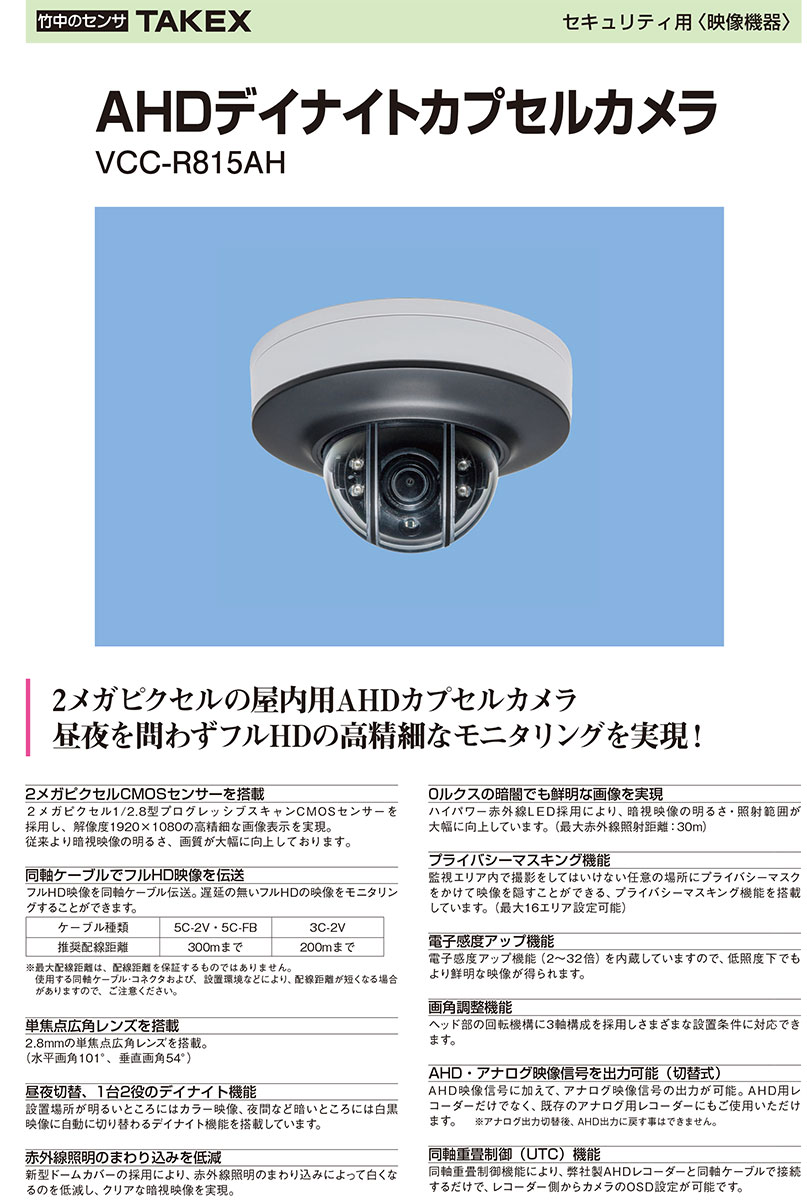

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 店舗、オフィス、倉庫などの屋内広域監視
  • 既存のアナログ同軸配線を活用した高画質化リニューアル
  • 夜間無人になる場所の完全暗黒下（0ルクス）監視
  • レコーダー側からカメラ設定を行いたい省力化施工

導入前に確認したいポイント

  • 屋内専用モデルのため、屋外や水濡れの恐れがある場所は不可
  • AHD録画機が必要（アナログ出力時はUTC制御不可）
  • ワンケーブル電源ユニット（重畳型）は使用不可。独立電源が必要
  • 50Hz地域での蛍光灯下の使用はフリッカーレス設定を推奨

特長

2メガピクセル SONY STARVIS センサー搭載

1/2.8型の高感度裏面照射型CMOSセンサー「STARVIS」を採用。1920×1080のフルHD解像度により、人物の顔や細部まで鮮明に捉えます。従来のアナログカメラと比較して、暗視映像の明るさと画質が飛躍的に向上しています。

同軸ケーブルによる長距離・低遅延伝送

フルHDの映像信号を同軸ケーブルで伝送するAHD方式を採用。IPカメラのようなネットワーク遅延がなく、リアルタイムなモニタリングが可能です。5C-FBケーブル使用時で最大500m（推奨300m）の長距離伝送に対応します。

水平101°の広角単焦点レンズ

焦点距離2.8mmの広角レンズを搭載。1台で広範囲をカバーできるため、小規模な店舗やオフィスであれば、死角を最小限に抑えた効率的な設置が可能です。

最大30mの照射能力を誇るハイパワー赤外線

強力な赤外線LEDを搭載し、夜間や照明のない閉鎖空間でも最大30m先まで照射可能。デイナイト機能により、暗くなると自動で白黒モードに切り替わり、0ルクスの完全な暗闇でも鮮明な画像を維持します。

近接撮影の白飛びを抑える「SMART IR」機能

赤外線照明のまわり込みを低減する新型ドームカバーに加え、被写体がカメラに近づいた際の白飛びを自動補正するSMART IR（ハレーション低減）機能を搭載。夜間の人物特定精度を高めています。

柔軟な設置を可能にする3軸可動構造

カメラヘッド部に3軸回転機構を採用。天井設置だけでなく壁面設置にも対応し、パン・チルト・回転を自在に調整できるため、現場の状況に合わせた最適なアングル構築が容易です。

同軸重畳制御（UTC）による遠隔設定

同軸ケーブルを経由して、レコーダー側からカメラのOSD（オンスクリーンディスプレイ）メニューを操作可能。高所に設置したカメラ本体を直接操作することなく、画質調整や機能設定が行えるため、メンテナンス性が大幅に向上しています。

WDR（ワイドダイナミックレンジ）機能

明暗差の激しい入り口付近や窓際でも、暗部を明るく、明部を適正に補正。画面全体を見やすく調整し、逆光環境下での被写体の黒つぶれを防ぎます。状況に合わせてBLC（バックライト補正）やハイライト補正も選択可能です。

プライバシーマスキング＆モーション検知

監視エリア内で撮影を制限したい箇所を隠すプライバシーマスク（最大16エリア）や、画面上の動きを検知するモーション検知（最大4エリア）など、高度な運用を支えるインテリジェント機能を内蔵しています。

AHD/アナログ（CVBS）出力切替に対応

AHD信号だけでなく、従来のアナログ（CVBS）信号出力にも対応。既存のアナログレコーダーへの接続も可能で、段階的なシステム更新にも柔軟に対応します。（※アナログ切替後はUTC制御不可）

選定時に評価したい強み

  • 高感度性能： STARVISセンサー採用で、低照度環境でもノイズの少ない映像。
  • 施工性： 電源極性なしのDC12V入力。UTC制御による設定の簡略化。
  • 広角対応： 2.8mmレンズによるワイドな監視。
  • 信頼性： セキュリティ機器の国内大手TAKEX（竹中エンジニアリング）製。

施工・設置ガイド

重要：電源供給について
本機は電源重畳型（ワンケーブル方式）ではありません。映像出力端子にカメラ電源ユニットからの電源を重畳させると基板が焼損します。必ず独立したDC12V電源をご使用ください。
確認項目 この製品での考え方・仕様
配線距離（同軸） 5C-2V/FB：推奨300m（最大500m） / 3C-2V：推奨200m（最大300m）
電源配線距離 φ0.9mmのAE線使用時、DC12V供給で約80mまで延長可能。
設置角度調整 水平270°、垂直70°、傾き±175°。3軸構造により壁面・天井どちらも可。
フリッカー対策 50Hz地域ではOSDメニューより「FLICK AUTO」への設定変更を推奨。
UTC制御プロトコル Pelco-C（同軸重畳制御）。対応するDVRが必要です。

製品仕様

品名AHDデイナイトカプセルカメラ
品番VCC-R815AH
撮像素子1/2.8型 SONY 2メガピクセル STARVIS プログレッシブスキャン C-MOSセンサー
画素数総画素数：1945 (H) × 1109 (V) （約216万画素）
有効画素数：1945 (H) × 1097 (V) （約213万画素）
解像度1920×1080
フレームレートフルHD（1080p）：30fps
映像出力AHD／アナログ VBS 1.0V (p-p) 75Ω OSDによる切替式
※アナログ切替後、AHDへの復帰はOSD操作が必要です。
装着レンズ単焦点固定アイリスレンズ 広角 f = 2.8mm、F : 2.0
水平：101°　垂直：54°
推奨照度5 lx（カラーモード F : 2.0）
最低被写体照度0.1 lx（カラーモード、F : 2.0、電子感度UP：オフ）
0.004 lx（カラーモード、F : 2.0、電子感度UP：32倍）
0 lx（白黒モード、F : 2.0、赤外線照明点灯時）
シャッタースピードオート、1/30〜1/30,000秒 切替
フリッカーレスオフ / FLICKER / FLICK AUTO 切替
電子感度UPオフ / 2 / 4 / 8 / 16 / 32倍 切替
逆光補正オフ / WDR / バックライト補正 / ハイライト補正 切替
デイナイト機能オート / カラー固定 / 白黒固定 切替
赤外線照明自動（最大照射距離：30m）
通信方式同軸重畳制御方式（Pelco-C / UTC）
電源電圧DC12V（DC10.5〜15V） 極性なし
消費電流260mA（DC12V入力時）
使用周囲温度－10℃〜＋50℃（結露なきこと）
外形寸法φ130 × H78mm
質量約250g
材質本体：樹脂、クリアカバー：樹脂

FAQ

既存のアナログレコーダーで使用できますか？ はい、アナログ（CVBS）出力に切り替えることで使用可能です。ただし、その場合は解像度がアナログ品質（約48万画素相当）に低下し、UTC制御も利用できなくなります。
ワンケーブル（重畳型）電源ユニットは使えますか？ 使用できません。本機はDC12Vの独立電源供給が必要です。電源重畳型の機器を接続すると故障の原因となりますのでご注意ください。
夜間の赤外線は目立ちますか？ はい、赤外線LED点灯時は、LED素子がかすかに赤く光って見えます。
屋外に設置することはできますか？ いいえ、本機は屋内専用モデルです。防水性能はありませんので、屋外や湿気の多い場所での使用は避けてください。
UTC（同軸重畳制御）が動作しません。 接続しているレコーダー側のプロトコル設定を「Pelco-C」や「UTC_OSD」等、お使いのDVRの指定形式に設定してください。また、アナログ出力モード時はUTCは機能しません。
映像に横縞のノイズが入ります（東日本地域）。 50Hz地域の蛍光灯下ではフリッカー現象が発生することがあります。OSDメニューから「FLICK AUTO」を設定することで改善されます。
画角の調整はどのように行いますか？ ドームカバーを外し、内部のカメラ保持ユニットを手動で回転・スイングさせて調整します。3軸可動のため、壁面設置でも水平な像を得ることができます。
夜間、映像が真っ白になります。 ドームカバーの向きが正しいか確認してください。また、レンズの至近距離に壁や障害物があると赤外線が反射して白飛び（ハレーション）の原因となります。
電源に極性はありますか？ いいえ、本機はDC12Vの極性なし仕様ですので、プラス・マイナスを気にせず配線いただけます。
ズーム調整は可能ですか？ いいえ、本機は2.8mmの単焦点レンズ固定です。ズーム操作はできません。
