AHDワイドビューカラーカメラ [VCC-WC20AH]

AHDワイドビューカラーカメラ [VCC-WC20AH]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） AHDカメラ 超広角150° 耐衝撃IK10 200万画素 屋内用

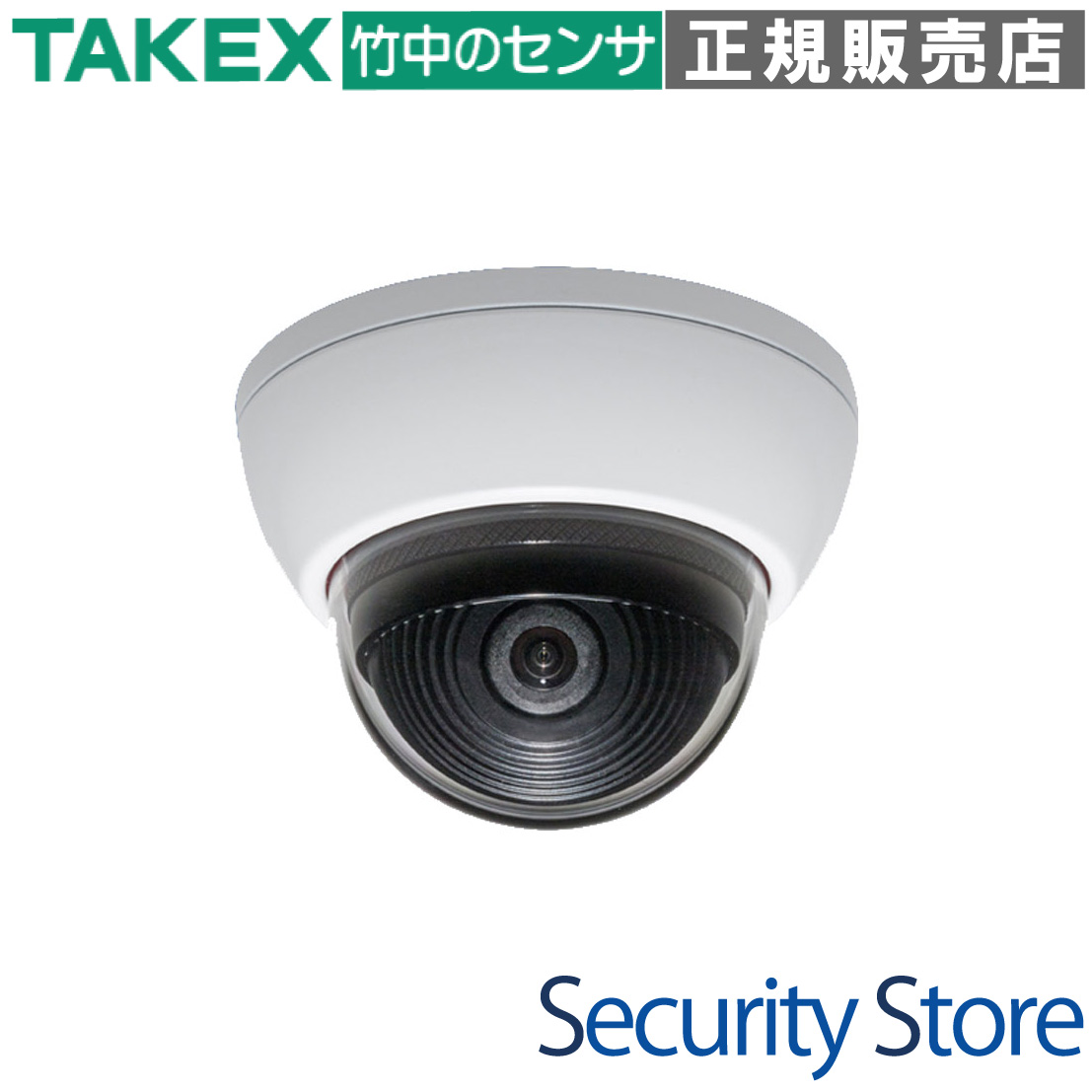

VCC-WC20AH AHDワイドビューカラーカメラ

水平画角150°の超広角レンズを搭載し、1台で圧倒的な広範囲をカバーするAHDドームカメラです。2メガピクセルの高感度STARVISセンサーにより、暗所でも鮮明なフルHD映像を記録。耐衝撃性能（IK10）を備え、エレベーター内や店舗の隅など、死角を最小限に抑えたい現場のセキュリティに最適です。

  • 型番： VCC-WC20AH
  • 製品名： AHDワイドビューカラーカメラ
  • 方式： AHD方式（アナログCVBS切替対応）
  • 画角： 水平150° / 垂直80°
  • 解像度： 1920×1080 (フルHD)
  • 電源： DC12V (DC10.5〜15V) 極性なし

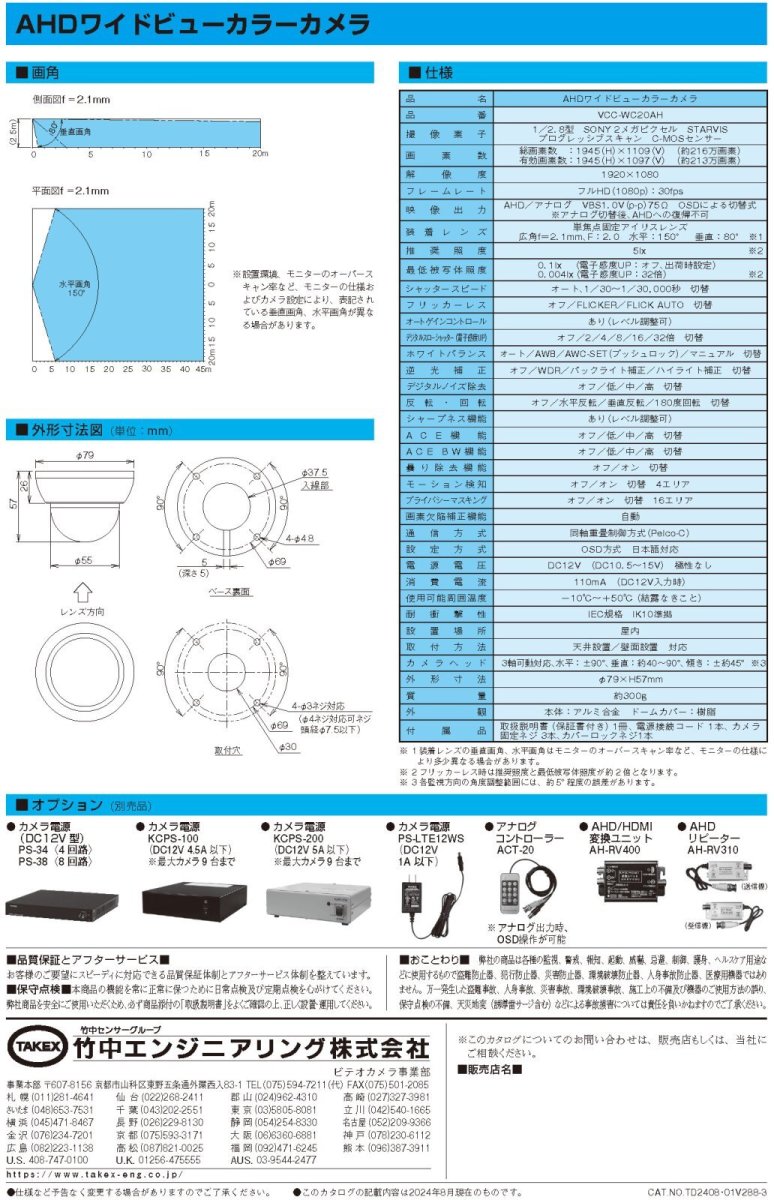

VCC-WC20AH AHDワイドビューカラーカメラ

資料ダウンロード

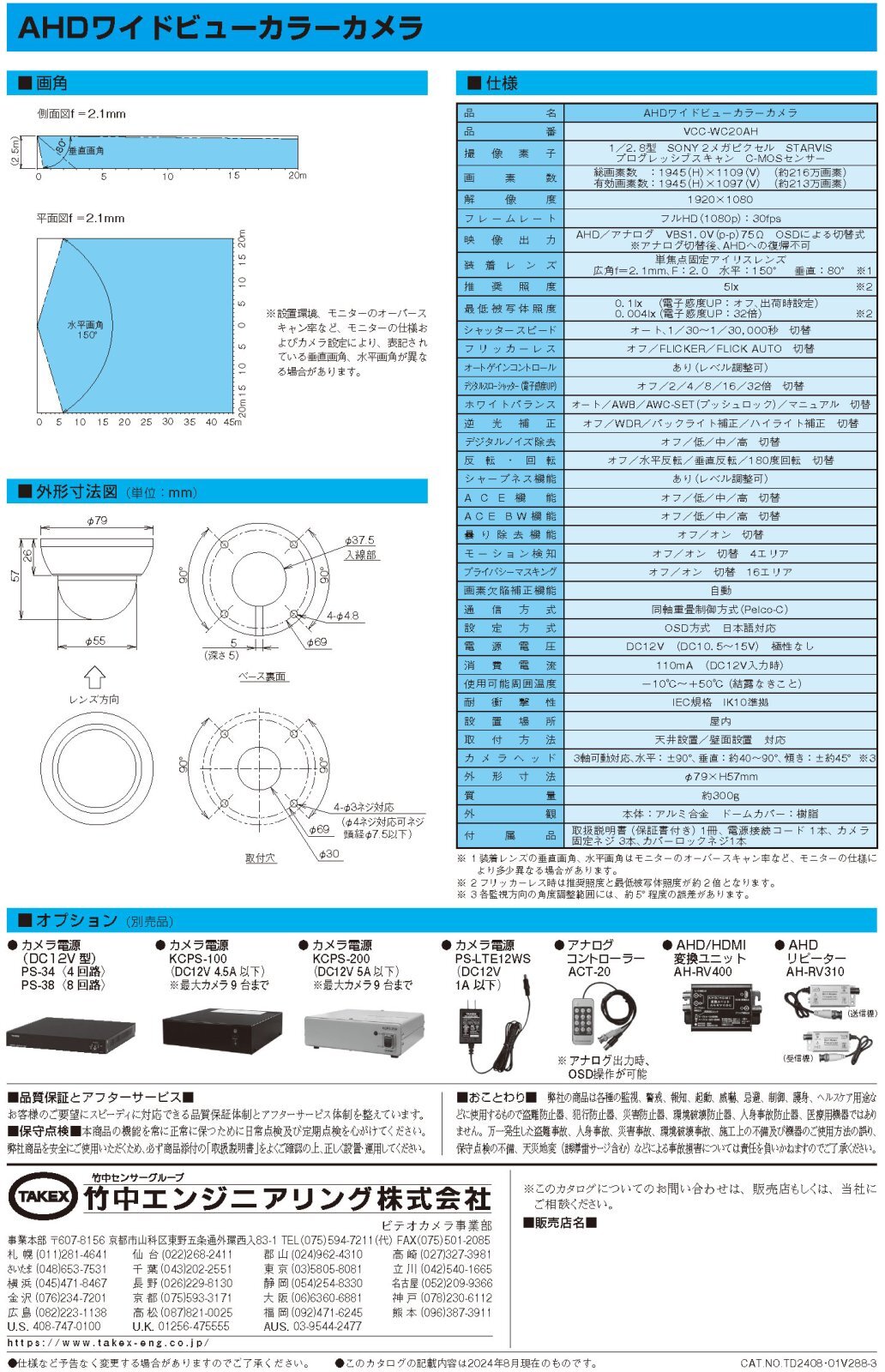

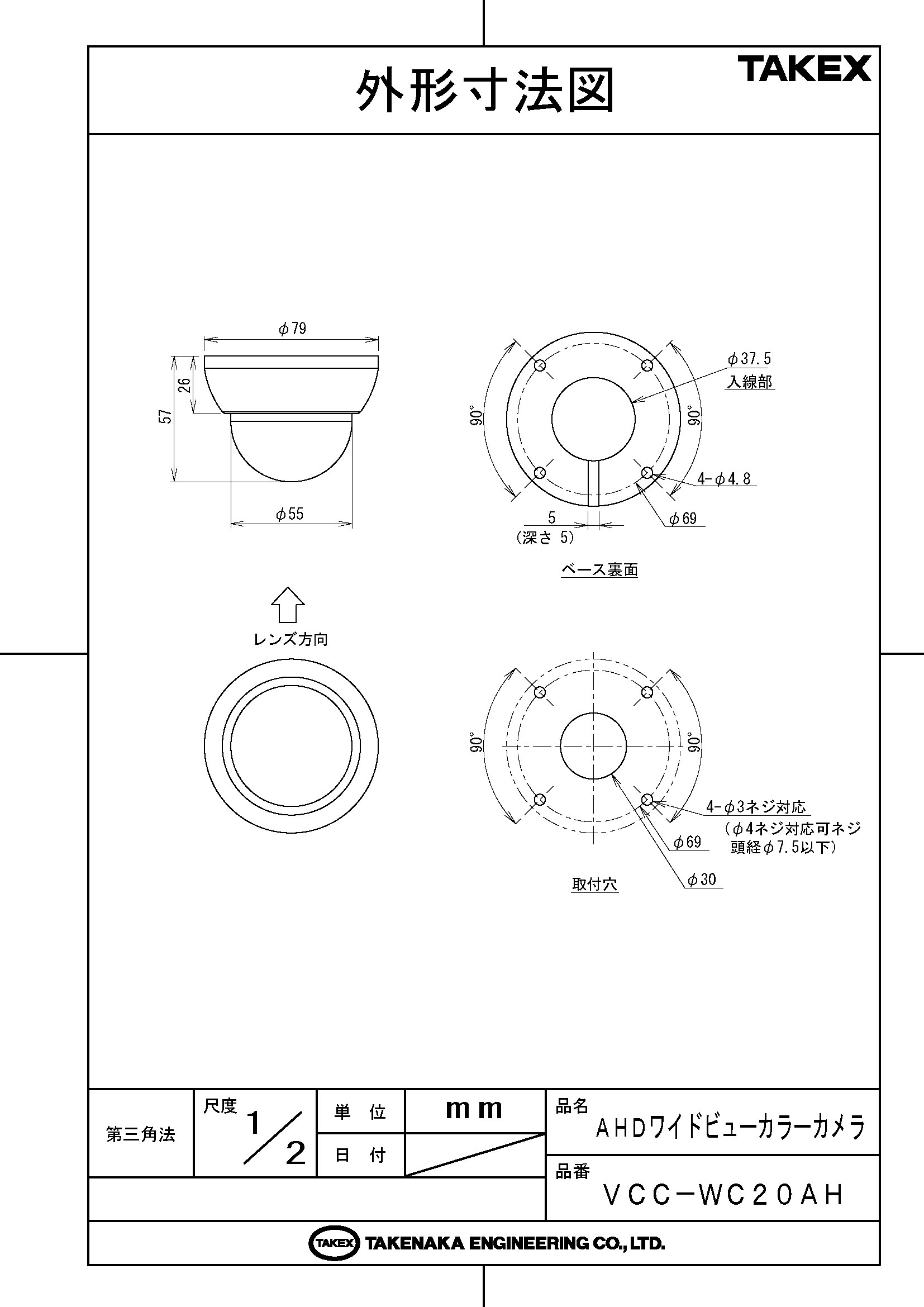

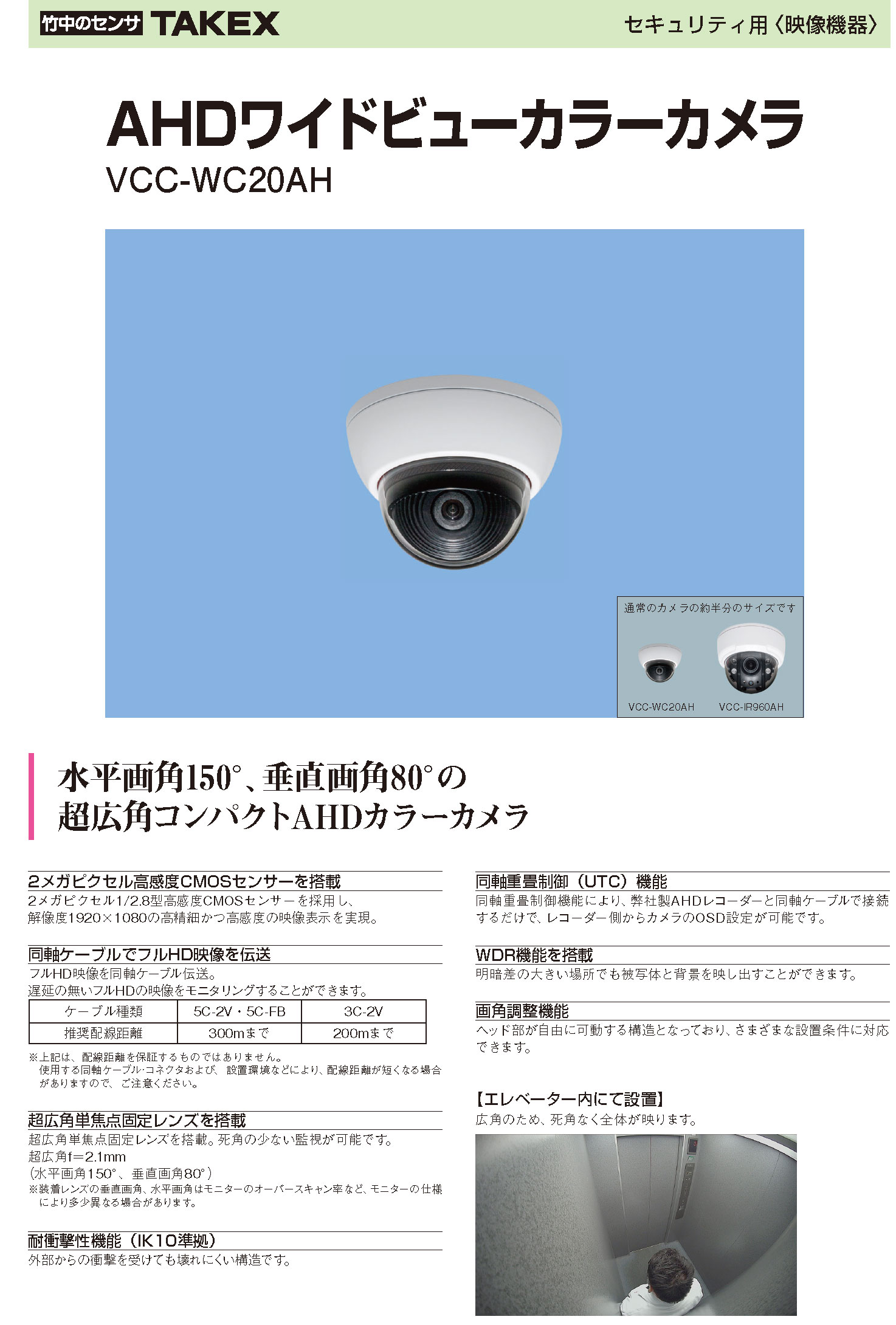

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • エレベーター内や小規模店舗の監視
  • 死角をなくしたい通路や交差点
  • 1台で広範囲をカバーしたい会議室
  • 破壊行為の懸念がある公共施設

導入前に確認したいポイント

  • AHD(1080p)対応のレコーダーが必要
  • 超広角のため画面端に歪みが生じます
  • 屋内専用（防水性能はありません）
  • 電源重畳ユニット（VP多重）は使用不可

特長

水平画角150°の圧倒的な超広角監視

f=2.1mmの超広角単焦点固定レンズを搭載。水平画角150°、垂直画角80°という驚異的な視野角を実現しており、従来のカメラでは複数台必要だった広いエリアを、1台で死角なく監視することが可能です。距離5m地点で約37mの監視幅をカバーします。

2メガピクセル SONY STARVISセンサーによる高画質

1/2.8型 SONY STARVIS プログレッシブスキャン C-MOSセンサーを採用。有効画素数約213万画素のフルHD（1920×1080）高解像度映像を出力します。裏面照射型構造により低照度環境にも強く、夜間や薄暗い場所でもノイズの少ない鮮明な映像が得られます。

同軸重畳制御（UTC）による遠隔設定

映像用の同軸ケーブルに制御信号を乗せるUTC機能を搭載。対応するレコーダーからカメラのOSDメニューを直接操作できるため、高所での微調整やメンテナンスの手間を大幅に削減できます。Pelco-Cプロトコル等に対応しています。

IK10準拠の優れた耐衝撃性

国際規格であるIEC規格 IK10（耐衝撃性）をクリアした堅牢な構造を採用しています。アルミ合金製のベースと高強度樹脂ドームカバーにより、外部からの物理的な衝撃や破壊行為（バンダリズム）からカメラ内部を保護します。

明暗差を補正するWDR機能

ワイドダイナミックレンジ（WDR）機能を搭載しており、窓際のエントランスや逆光の激しい場所でも、明るい部分と暗い部分の両方をバランスよく映し出します。黒つぶれや白飛びを抑え、被写体の視認性を飛躍的に高めます。

同軸ケーブルによる長距離伝送に対応

高品質な同軸ケーブルを使用することで、5C-FBなら最大500m（推奨300m）、3C-2Vでも最大300m（推奨200m）の伝送が可能です。大規模な施設においても、既存の配線を活用した高画質化リプレイスがスムーズに行えます。

自由度の高い3軸可動カメラヘッド

水平方向270°、垂直方向40°〜90°、レンズ回転±45°の3軸可動構造を採用。天井設置だけでなく壁面設置にも対応し、現場の状況に合わせた柔軟なアングル調整が可能です。設置後の画角微調整も容易に行えます。

既設アナログシステムとの互換性（CVBS出力）

AHD信号だけでなく、従来のアナログCVBS映像信号への切り替えも可能です。既設のアナログレコーダーをそのまま利用し、将来的にレコーダーを買い替えた際にAHDへアップグレードするといった段階的なシステム移行に対応します。

選定時に評価したい強み

  • 死角低減： 150°の広角により、部屋の四隅に設置すれば全域を捕捉可能。
  • 高感度性能： STARVISセンサーとデジタルスローシャッターで0.004ルクスの暗視を実現。
  • 省施工： UTC制御により、設置後の設定変更に脚立や高所作業車が不要。
  • 信頼設計： DC12V電源は極性なしのため、施工ミスによる故障リスクを低減。

施工・設置ガイド

設置環境の明るさや、配線距離の条件を事前に確認してください。

確認項目 この製品での考え方
配線ケーブル 5C-FB/5C-2V推奨。長距離伝送時は5C-FBを推奨します。
電源の供給 DC12V（極性なし）。電圧降下を考慮し、カメラ端子部で10.5V以上を確保してください。
UTC設定 接続するレコーダーのUTCプロトコル（COAX/PELCO-C等）を正しく設定してください。
ケラレの防止 垂直角度を水平に近づけすぎるとカメラ枠が映り込む（ケラレ）場合があります。

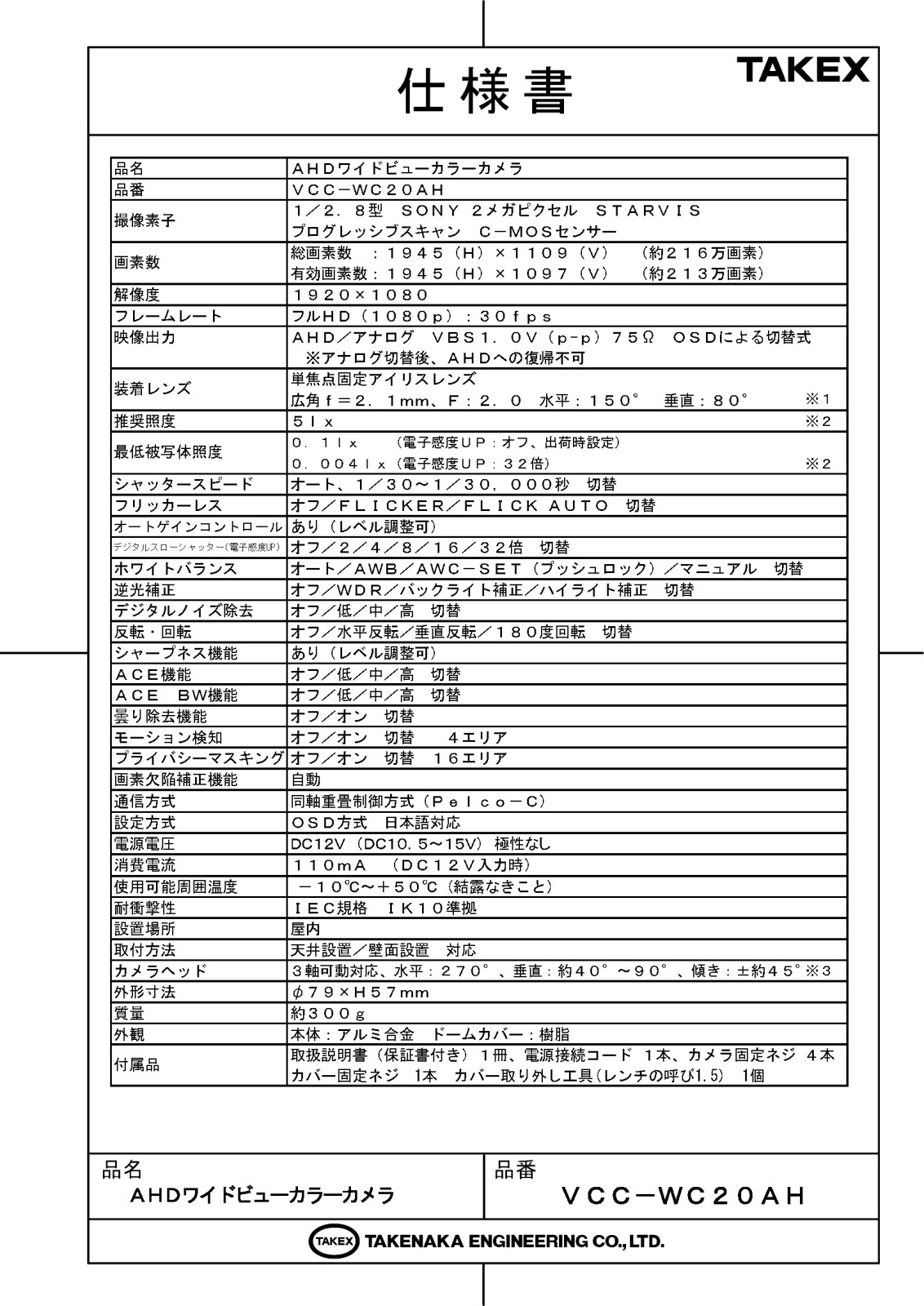

製品仕様

項目 内容
品名AHDワイドビューカラーカメラ
品番VCC-WC20AH
撮像素子1/2.8型 SONY 2メガピクセル STARVIS
プログレッシブスキャン C-MOSセンサー
画素数総画素数 ： 1945 (H) × 1109 (V) （約216万画素）
有効画素数： 1945 (H) × 1097 (V) （約213万画素）
解像度1920×1080
フレームレートフルHD (1080p) ： 30fps
映像出力AHD／アナログ VBS1.0V (p-p) 75Ω OSDによる切替式
※アナログ切替後、AHDへの復帰不可に注意
装着レンズ単焦点固定アイリスレンズ
広角 f＝2.1mm、F：2.0 水平：150° 垂直：80°
推奨照度5 lx （フリッカーレス時は約2倍）
最低被写体照度0.1 lx （電子感度UP：オフ）
0.004 lx （電子感度UP：32倍）
シャッタースピードオート、1/30〜1/30,000秒 切替
フリッカーレスオフ／FLICKER／FLICK AUTO 切替
オートゲインコントロールあり（レベル調整可）
電子感度UPオフ／2／4／8／16／32倍 切替
ホワイトバランスオート／AWB／AWC-SET／マニュアル
逆光補正オフ／WDR／バックライト補正／ハイライト補正
デジタルノイズ除去オフ／低／中／高 (3D-DNR)
反転・回転オフ／水平反転／垂直反転／180度回転
曇り除去機能オフ／オン 切替
モーション検知オフ／オン 切替 4エリア
プライバシーマスクオフ／オン 切替 16エリア
通信方式同軸重畳制御方式 (Pelco-C)
電源電圧DC12V (DC10.5〜15V) 極性なし
消費電流110mA (DC12V入力時)
使用可能周囲温度－10℃〜＋50℃ (結露なきこと)
耐衝撃性IEC規格 IK10準拠
外形寸法 / 質量φ79 × H57 mm / 約300g
材質本体：アルミ合金 ドームカバー：樹脂

FAQ

Q：UTC制御ができないのですが、何を確認すべきですか？ A：レコーダー側のUTCプロトコル設定を確認してください。TAKEX製レコーダーの場合、シリーズにより「UTC OSD」「COAX OSD」「PELCO-C」などの設定が必要です。また、配線にAHDリピーターを介しているとUTC信号が遮断されるため注意が必要です。
Q：アナログ（CVBS）レコーダーに接続できますか？ A：はい、内部設定で映像出力をアナログに切り替えることで接続可能です。ただし、一度アナログに切り替えるとUTC制御が受け付けられなくなるため、AHDに戻すには特定の手順（工場出荷時設定等）が必要になるリスクがあります。
Q：屋外で使用できますか？ A：本製品は「屋内用」です。防水性能はありませんので、屋外や水のかかる場所、湿気の多い場所への設置は避けてください。
Q：夜間でも撮影できますか？ A：赤外線LEDは搭載していませんが、高感度STARVISセンサーと電子感度アップ機能（最大32倍）により、0.004ルクスという極低照度環境でもカラー映像の撮影が可能です。
Q：推奨される同軸ケーブルを教えてください。 A：5C-2Vまたは5C-FBを推奨します。推奨距離は300mまでです。3C-2Vの場合は200m以内での使用を推奨します。
Q：電源重畳型のワンケーブルユニットは使用できますか？ A：使用できません。本機はDC12Vを直接供給するタイプです。BNC端子に電源を重畳させるとカメラが故障しますので絶対に行わないでください。
Q：映像が白飛びしてしまいます。 A：強烈な光源がレンズに直接入っていないか確認してください。OSD設定から「WDR（ワイドダイナミックレンジ）」をオンにすることで、明暗差を補正し白飛びを軽減できる場合があります。
Q：エレベーター内に設置できますか？ A：最適です。超広角150°により、狭いエレベーター内でも1台で全域をカバーできます。また、IK10の耐衝撃性能があるため、悪質な行為に対しても強靭です。
Q：映像が左右逆、または上下逆に映ります。 A：OSDメニューの「反転・回転」設定から、水平反転（ミラー）、垂直反転（フリップ）を切り替えることで、設置向きに合わせて映像方向を正常に補正できます。
Q：ドームカバーの清掃方法は？ A：柔らかい布に真水または薄めた中性洗剤を含ませ、優しく拭いてください。アルコールや揮発性の高い溶剤、研磨剤入りの布などは傷の原因となるため使用しないでください。
