サイレン・フラッシュ付き受信機 (4周波切替/双方向無線対応型) [RXTF-25]

サイレン・フラッシュ付き受信機 (4周波切替/双方向無線対応型) [RXTF-25]

販売価格: 会員のみ販売

商品詳細

TAKEX ワイヤレス受信機 4周波切替 双方向無線 威嚇機器

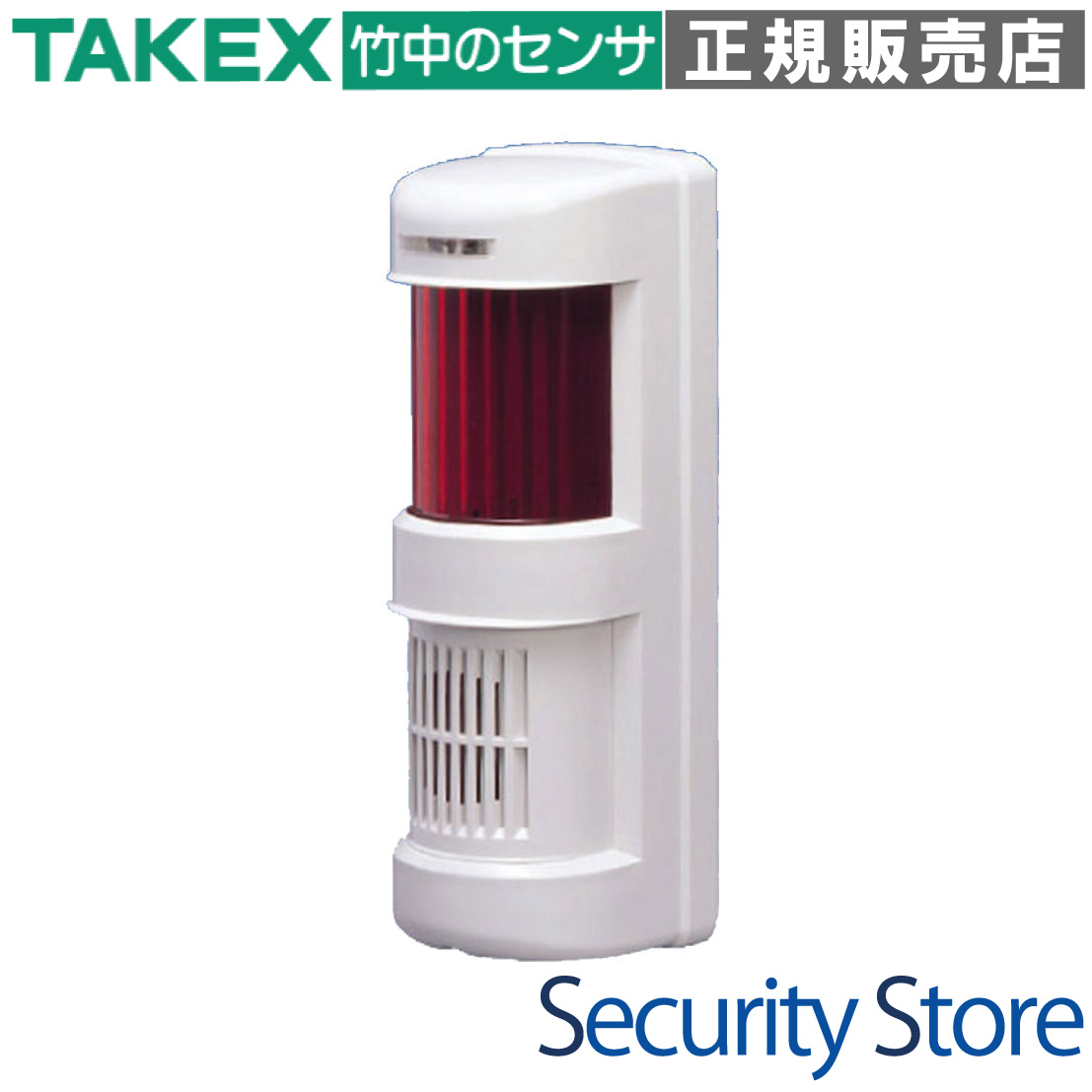

サイレン・フラッシュ付き受信機 RXTF-25

RXTF-25は、強力な95dBのサイレンと高輝度フラッシュライトを一体化した、双方向無線対応の高性能受信機です。侵入者への直接的な威嚇だけでなく、作業現場での注意喚起や、複数台連動による広域警報システムの構築が可能です。

  • 型番： RXTF-25
  • 無線方式： 426MHz帯（小電力）
  • 音量： 最大95dB以上（可変）
  • 視覚効果： 赤色LED×12個
  • 登録台数： 最大60台
  • 電源： AC100V / DC10-30V

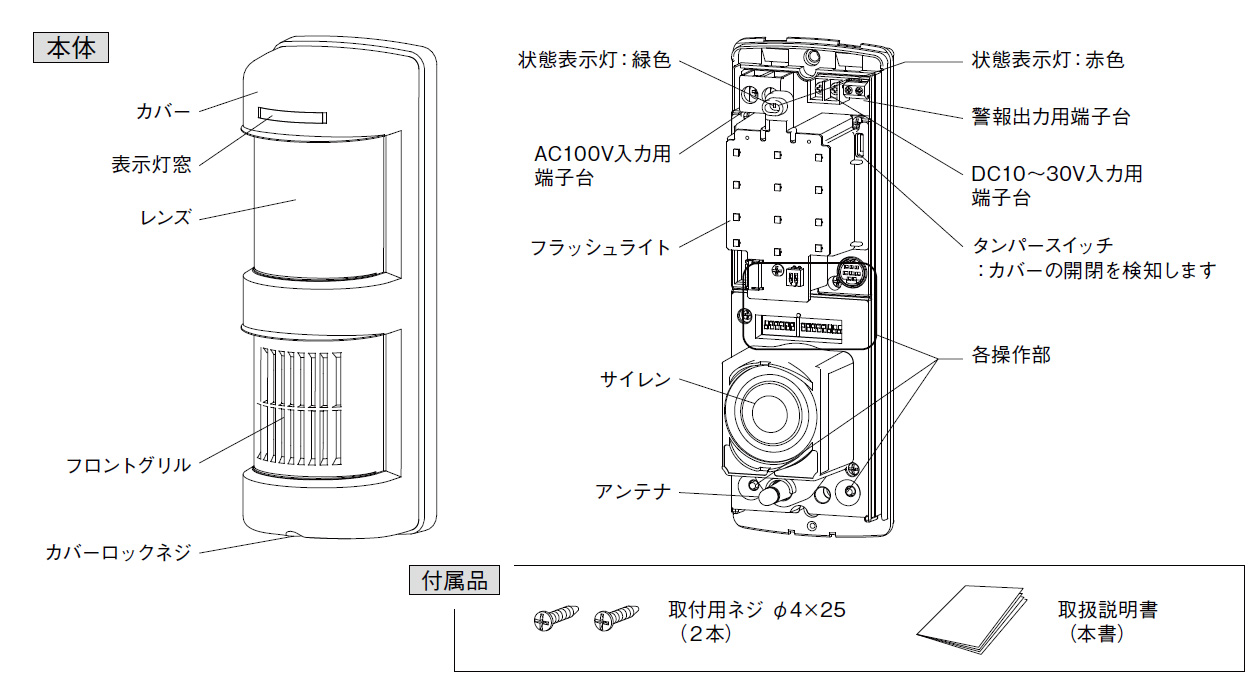

サイレン・フラッシュ付き受信機 RXTF-25

資料ダウンロード

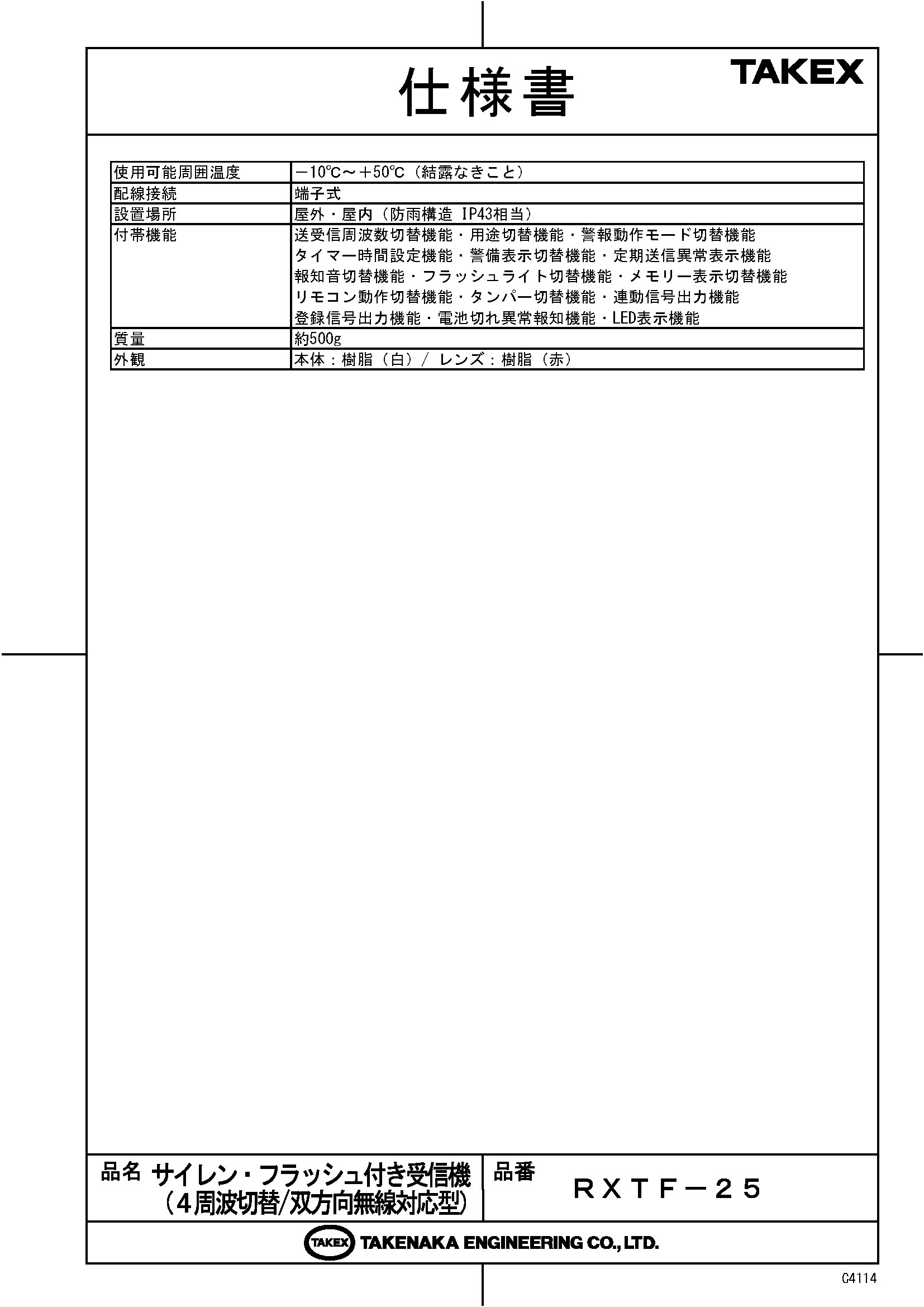

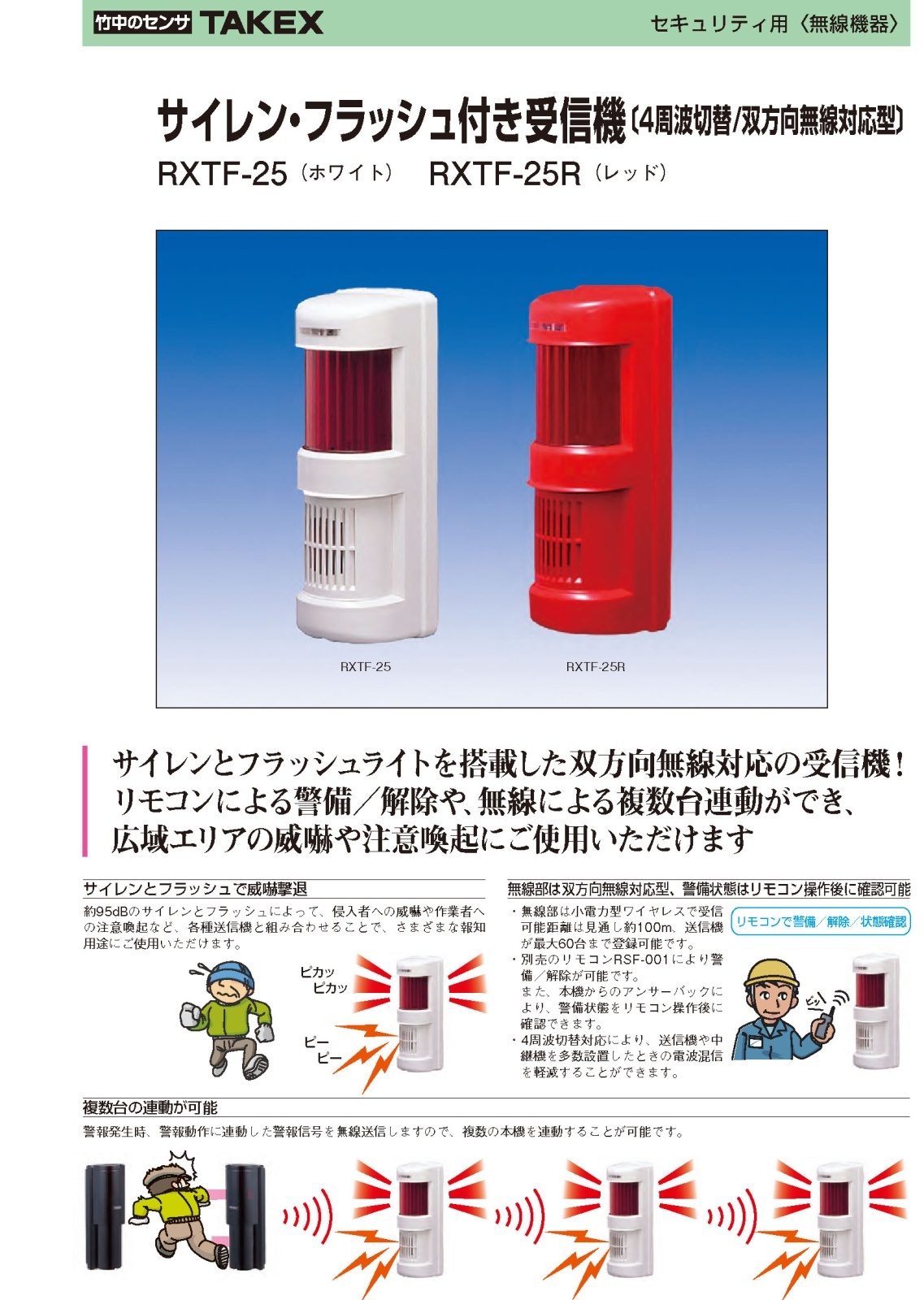

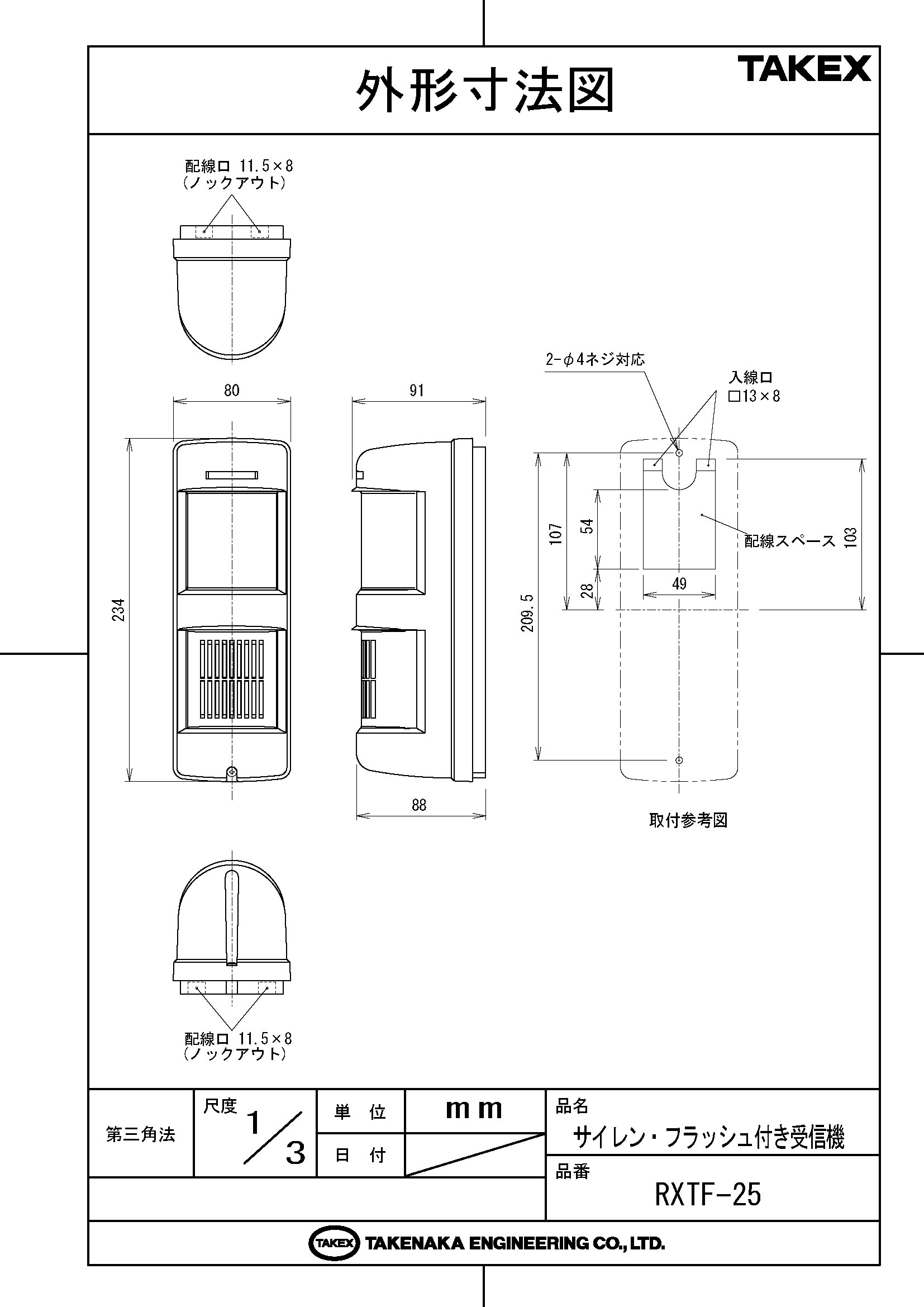

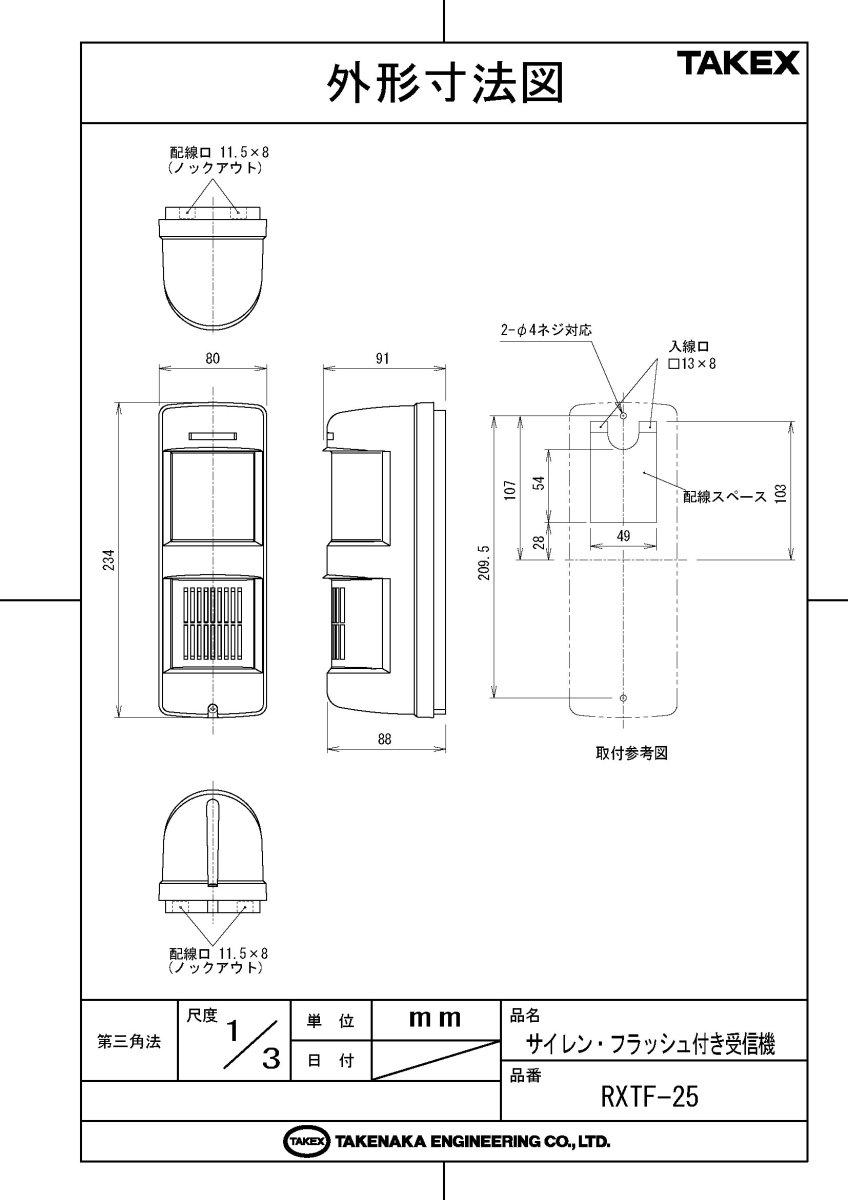

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 侵入検知時の即時威嚇・撃退
  • 工場・倉庫内での作業者への注意喚起
  • 広範囲な敷地内での複数台連動警報
  • リモコンによる警備/解除操作が必要な現場

導入前に確認したいポイント

  • 設置面が金属製でないか（電波減衰の確認）
  • 電源はAC100VかDC10-30Vのどちらを使用するか
  • 送信機との間に遮蔽物がないか（見通し100m）
  • 周囲に強力なノイズ源となる機器がないか

特長

強力なサイレンとフラッシュによる威嚇撃退

約95dBの大音量サイレンと、12個の高輝度赤色LEDによるフラッシュライトを搭載しています。侵入者を音と光の両面から強力に威嚇し、犯罪を未然に防ぐ効果が期待できます。音量は内部ボリュームで無段階に調整可能なため、設置環境に合わせた最適な音量設定が行えます。

複数台の無線連動による広域警報

本機は警報発生時に、その動作に連動した信号を無線で再送信することが可能です。これにより、1箇所での検知をきっかけに、敷地内の複数箇所に設置したRXTF-25を同時に鳴動させることができ、大規模な施設でも確実な情報伝達と威嚇を実現します。

双方向無線対応とアンサーバック機能

小電力型ワイヤレスの双方向通信技術を採用しています。別売のリモコン（RSF-001）を使用することで、手元で警備・解除の操作ができるだけでなく、受信機からのアンサーバック信号により、確実に操作が受け付けられたかをリモコン側で確認できるため、運用の信頼性が大幅に向上します。

混信を回避する4周波切替機能

426MHz帯の無線周波数を4つのチャンネルから選択して設定できます。近隣に同一システムがある場合や、多数の送信機・中継機を設置する現場において、電波の混信を効果的に軽減し、安定した通信環境を維持することが可能です。

現場に合わせた2つの運用モード

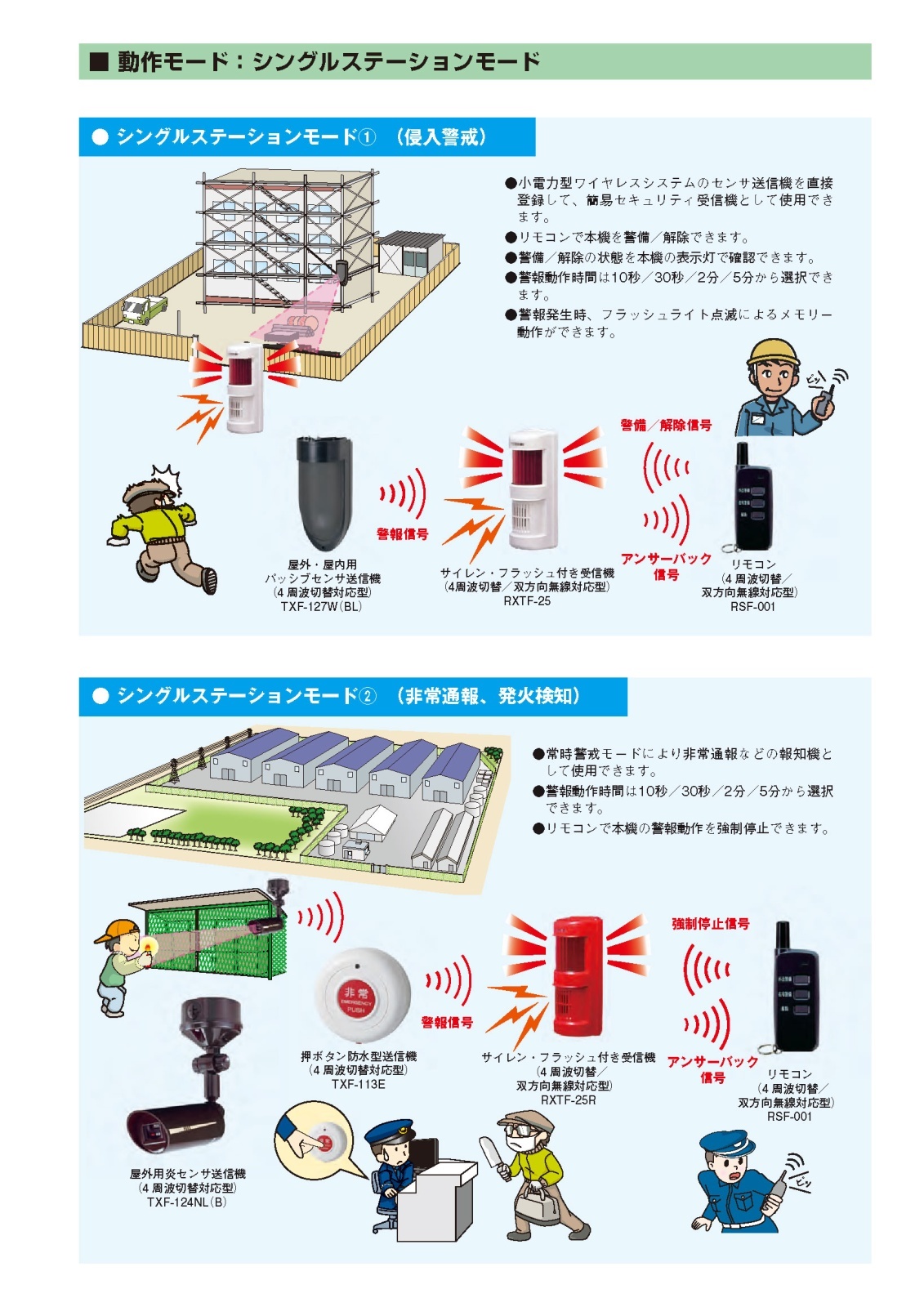

本機単体で最大60台の送信機を管理する「シングルステーションモード」と、IPコントローラ等の上位機器に従属して動作する「コントローラ連動モード」を切り替えて使用できます。小規模なスタンドアロンシステムから、高度なネットワークセキュリティシステムの一部まで柔軟に対応します。

3重の高度な異常監視機能

システムの安全性を高めるため、3つの監視レイヤーを実装しています。本体カバーの開放を検知する「タンパー報知」、送信機の「電池切れ監視」、そして機器の故障や盗難による通信ロスを検知する「定期送信監視」により、万が一の際にも異常を逃さず通知します。LEDの点滅パターンで異常内容を即座に判別可能です。

AC/DCハイブリッド電源対応

AC100V（50/60Hz）の直結、またはDC10〜30V（無極性）の低電圧駆動の両方に対応しています。現場のインフラ状況に合わせて最適な電源を選択できるほか、AC運用時には専用非常電源（BA-20A）を追加することで、停電時でも約30分間の監視継続が可能です。

選定時に評価したい強み

  • 確実な威嚇性能： 95dBの音響と高輝度フラッシュの相乗効果で、高い防犯効果を発揮。
  • 高いシステム拡張性： 最大60台のデバイス登録と、無線連動によるエリア拡大が容易。
  • 施工・メンテナンス性： LEDの多彩な発光パターンにより、現場での電波テストや故障診断がスムーズ。
  • 耐環境設計： IP43相当の防雨構造により、屋外の軒下などへの設置が可能。

施工・設置ガイド

確実な運用のため、以下の施工条件を確認してください。特に金属面への設置や周囲のノイズ源には注意が必要です。

確認項目 詳細・注意点
設置場所の材質 金属製の壁やスチールラックの近くでは電波が著しく減衰します。金属から離して設置してください。
ノイズ源の隔離 モーター駆動のベル（KB-6等）からは3m以上離してください。電気ノイズが受信を妨害する恐れがあります。
取付方向 アンテナが下向きになるよう、垂直に設置してください。逆向きは浸水の原因となります。
電波テスト 設置前に実際の送信機で発報させ、LEDが「赤色点灯」することを確認してください（点滅はレベル低下）。

内部設定（DIPスイッチ）

設定項目 内容
周波数切替 (SW2極) F1（出荷時）〜F4の4波から選択可能。
用途切替 シングルステーション（単独運用） / コントローラ連動 を選択。
タイマー時間 警報動作時間を 10秒 / 30秒 / 2分 / 5分 から選択可能。
警備表示切替 警備中のLED点灯（赤）/ 解除中のLED点灯（緑）の有効/無効を設定。

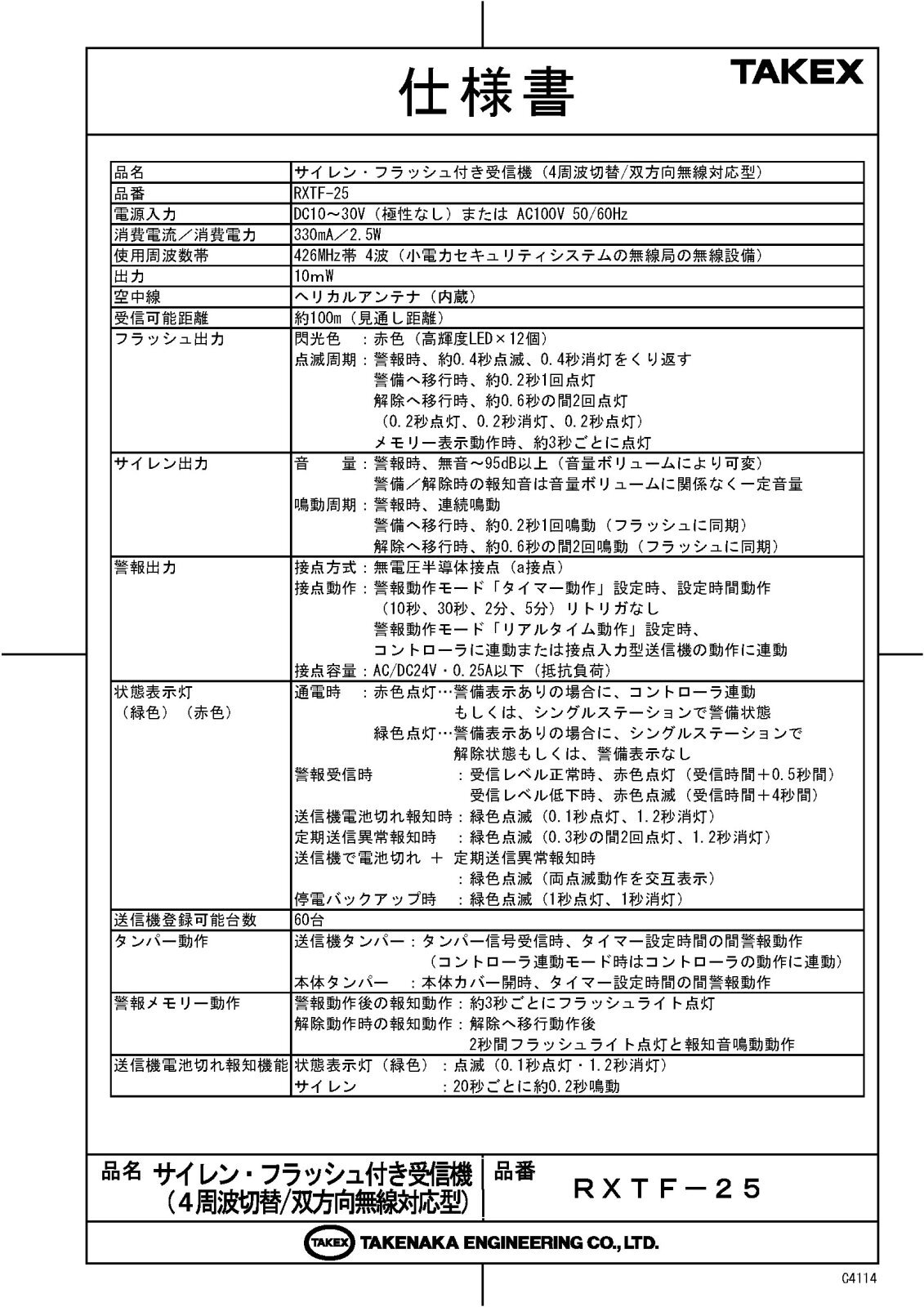

製品仕様

項目 内容
品名サイレン・フラッシュ付き受信機（4周波切替／双方向無線対応型）
品番RXTF-25
電源入力DC10〜30V（極性なし） または AC100V 50／60Hz
消費電流／消費電力330mA／2.5W
使用周波数帯426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
出力10mW
空中線ヘリカルアンテナ（内蔵）
受信可能距離約100m（見通し距離）
フラッシュ出力閃光色：赤色（高輝度LED×12個）
点滅周期：警報時（約0.4秒点滅）、警備移行（0.2秒1回）、解除移行（0.6秒内2回）、メモリー表示（3秒毎）
サイレン出力音量：無音〜95dB以上（可変）
鳴動周期：警報時連続、その他フラッシュに同期
警報出力無電圧半導体接点（a接点）
タイマー動作（10秒/30秒/2分/5分）またはリアルタイム動作
接点容量AC／DC24V・0.25A以下（抵抗負荷）
状態表示灯赤色/緑色LED
警備・解除状態、受信レベル（正常/低下）、電池切れ、定期送信異常、停電を表示
登録可能台数60台
タンパー動作送信機タンパー信号受信、または本体カバー開時に警報動作
警報メモリー動作あり（解除後にフラッシュ点滅で通知）
使用可能周囲温度－10℃〜＋50℃（結露なきこと）
設置場所屋外・屋内（防雨構造 IP43相当）
質量約500g
外観本体：樹脂（白）／レンズ：樹脂（赤）

FAQ

サイレンの音量はどのくらいの大きさですか？ 最大で95dB以上の大音量です。これは騒々しい工場内や、直近で聞く地下鉄の走行音に匹敵する音量です。内部ボリュームで無音まで調整可能です。
送信機は何台まで登録できますか？ 最大60台までの送信機およびリモコンを登録して管理することが可能です。
AC100VとDC電源を同時に接続して予備電源にできますか？ いいえ、絶対に併用しないでください。基板が焼損する恐れがあります。AC100V運用で停電対策が必要な場合は、専用非常電源「BA-20A」を接続してください。
屋外に設置しても大丈夫ですか？ IP43相当の防雨構造ですので、屋外設置が可能です。ただし、完全防水ではないため、アンテナを必ず下向きにし、ホースでの散水や激しい雨が直接当たり続ける場所は避けてください。
電波が届くか不安な場合はどうすればよいですか？ 本体のLEDで受信レベルを確認できます。赤色点滅（4秒間）した場合は電波が微弱ですので、中継機（RTX-200 / RTXF-300）の導入をご検討ください。
送信機の電池が切れたことはわかりますか？ はい、緑色のLEDが0.1秒間隔で点滅し、20秒ごとに「ピポ」という報知音が鳴ることで、電池切れの送信機があることを通知します。
アンサーバック機能とは何ですか？ リモコンで操作した際、受信機から「操作を受け付けた」という返信信号を送る機能です。リモコンのLEDや音で、離れた場所からでも確実に警備がかかったかを確認できます。
近隣に別のワイヤレスシステムがあるのですが影響を受けますか？ 4周波切替機能（F1〜F4）を搭載しているため、周波数を変更することで混信を回避し、独立した運用が可能です。
警報メモリー機能とはどのようなものですか？ 不在時に警報が発生した場合、警備解除後もフラッシュライトが約3秒間隔で点滅し続け、異常があったことを知らせる機能です。

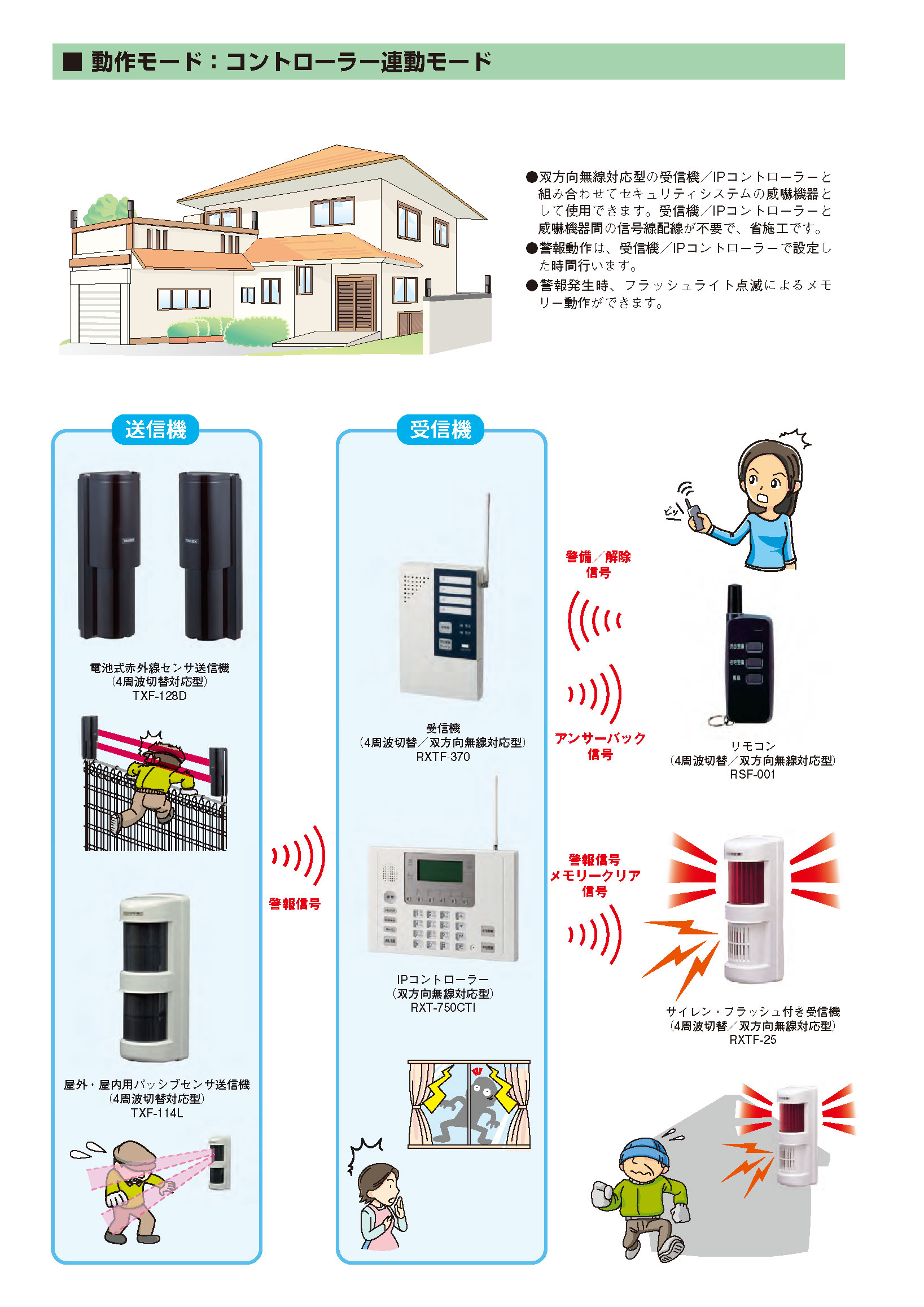

「コントローラ連動モード」とは何ですか？ TAKEX製のIPコントローラ（RXT-750CTI等）の配下として動作するモードです。このモードでは本機には送信機を登録せず、すべての制御をコントローラが行います。
