クランプ式電流センサー（100A） [CT101]
販売価格: 会員のみ販売
商品詳細

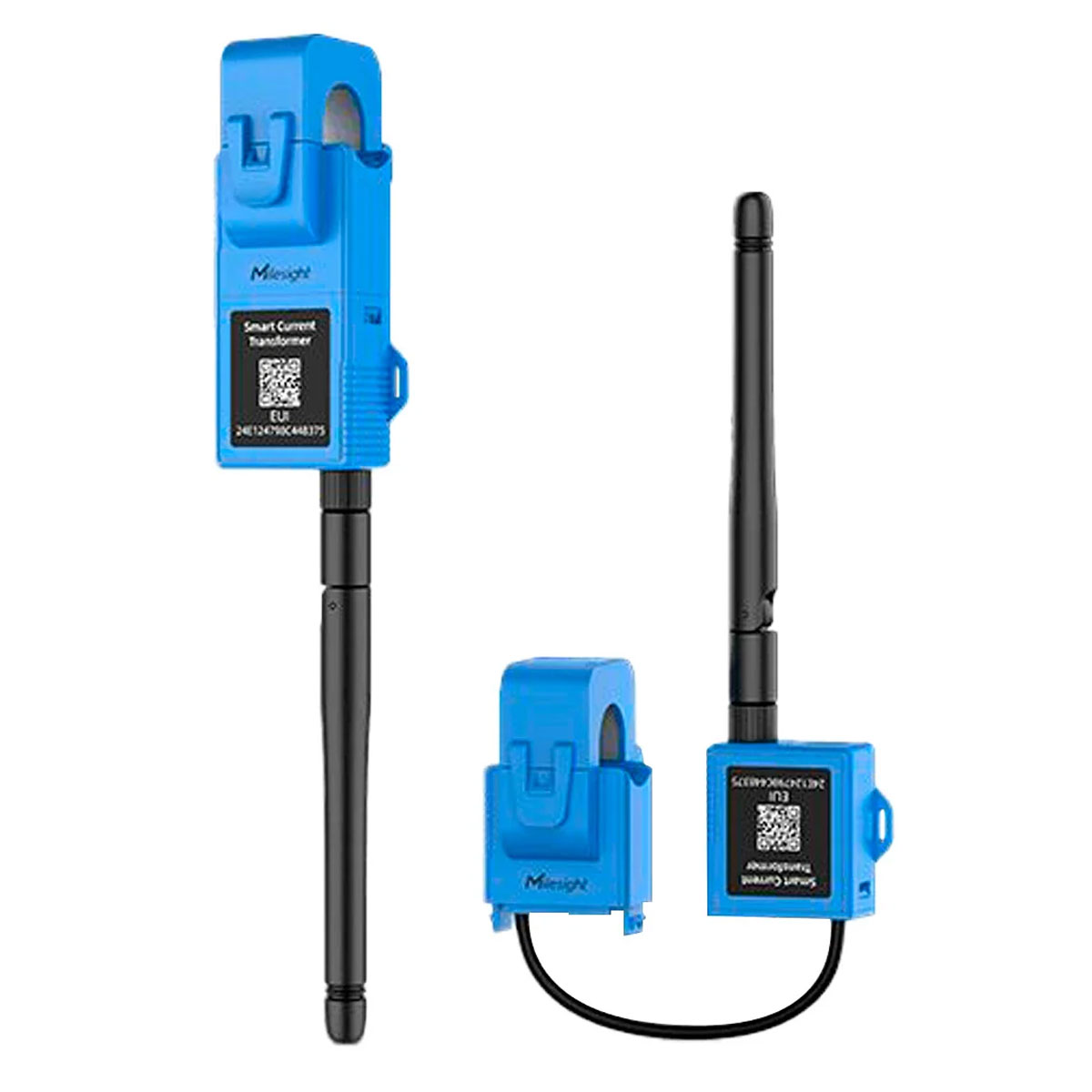

CT101：スマートカレントトランスフォーマー（スマートCT）
主な特徴
電源工事不要の自己給電システム
CT101は、測定対象の電線から発生する誘導電流を電力に変えて動作する「自己給電（Self-Powered）」方式を採用しています。電池交換の手間や外部電源の確保が必要なく、長期間のメンテナンスフリー運用が可能です。配線が困難な場所でも、設置するだけで即座にモニタリングを開始できます。
高精度な電力分析とリアルタイム計測
最大3.3kHzという非常に高いサンプリング周波数を持ち、他社製品を凌駕する精度で電流を測定します。1秒間隔で累積アンペア時をリアルタイム計算するため、エネルギー使用パターンの詳細な把握や、無駄な電力消費の特定に大きく貢献します。
「切らない・止めない」非侵襲（ひしんしゅう）設置
分割コア設計のクランプを採用しているため、既存の回路を切断したり、施設の電源を落としたりすることなく取り付けが可能です。デタッチャブル（着脱可能）な構造により、狭い配電盤内でも柔軟に設置でき、導入時の施工コストと時間を大幅に削減します。また、ケーブルフリー設計のため配線の煩わしさもありません。
異常を逃さない高度なアラート機能
電流値が設定したしきい値を超えた際のオーバーフロー通知や、異常なステータスを即座に知らせるアラート機能を搭載しています。本体のLEDインジケーターが点滅して視覚的にも警告を発するため、現場での確認もスムーズです。さらに外部配線温度センサーを接続することで、電線の過熱監視も同時に行えます。
導入によるメリット
- オフィスビル： フロア単位やエリアごとの電力使用量を可視化し、節電意識の向上と空調・照明の最適化による運用コスト削減を実現します。
- 工場・製造拠点： 産業機械の電流変化を常に監視することで、モーターの故障や劣化の予兆を事前に検知し、生産ラインの急な停止を防ぎます。
- 医療・介護施設： 24時間稼働が必須となる重要設備の稼働状況を、電源を落とすことなく後付けで監視でき、施設運営の安全性を高めます。
- 飲食店・店舗： 冷蔵庫や大型厨房機器の消費電力を把握。電力負荷のピークを特定し、契約電力の適正化や省エネ機器への買い換え判断に役立てます。
- 公共施設・ホテル： 建物全体の複雑な配線を変更することなく、特定の系統ごとの電力レポートを自動作成。スマートビルディング化を安価に実現します。
- データセンター： ラックごとの電流密度をリアルタイムで把握し、電源供給のバランス調整や過負荷による停電リスクの回避に活用できます。
製品仕様
| 仕様詳細 | |
|---|---|
| 電気計測仕様 | |
| 検出パラメータ | 実効値電流 (RMS Current) |
| サンプリング周波数 | 3.3 kHz |
| 動作周波数 | 50〜60 Hz |
| 定格一次電流 | 100 Arms |
| 定格二次電流 | 100 mArms |
| 最小レポート電流 | 6Arms (1分間隔設定時) / 4Arms (10分間隔設定時) |
| 計測精度 | ±1 % (5Arms超) / ±3 % (5Arms以下) |
| 解像度 | 1 mA |
| 温度センサー (外部) | |
| センサータイプ | NTC |
| 測定範囲 | -20°C 〜 100°C |
| 測定精度 | ±1 % |
| 無線伝送仕様 | |
| 通信プロトコル | LoRaWAN? |
| アンテナコネクタ | 1 × 50 Ω SMA コネクタ (中心ピン: SMA Female) |
| 対応周波数 | CN470/IN865/RU864/EU868/US915/AU915/KR920/AS923-1&2&3&4 |
| 送信出力 | 16 dBm (868 MHz) / 22 dBm (915 MHz) / 19 dBm (470 MHz) |
| 受信感度 | -137 dBm |
| 動作モード | OTAA / ABP (Class A) |
| 物理特性・インターフェース | |
| 電源供給 | 1. 誘導電流による自己給電 / 2. USB Type-C ポートによる5V給電 |
| 絶縁電圧 | 2.5 kVac(r.m.s) (1mA/1分) |
| ボタン・表示灯 | 1 × 再起動ボタン、1 × ステータス/アラームインジケーター |
| 外部ポート | 1 × USB Type-C (設定、給電、外部温度センサー接続用) |
| カラー / 材質 | ブルー / PBT+PC (難燃性 UL94 V0) |
| 動作環境 | 温度: -20°C〜70°C、湿度: 95%以下 (結露なきこと) |
| 保護等級 | IP30 |
| 寸法 | 本体: 86.5 × 31 × 37.4 mm / 配線穴径: Ф 16 mm |
| 重量 | 85.65 g |
| ソフトウェア・高度な機能 | |
| 設定方法 | USB Type-C または ダウンリンク経由 |
| 高度な機能 | しきい値アラーム、レンジ外アラーム、FUOTA (遠隔アップデート) |
| 適合規格 | CE, FCC, UL508 |
