クランプ式電流センサー（250A） [CT103]
販売価格: 会員のみ販売
商品詳細

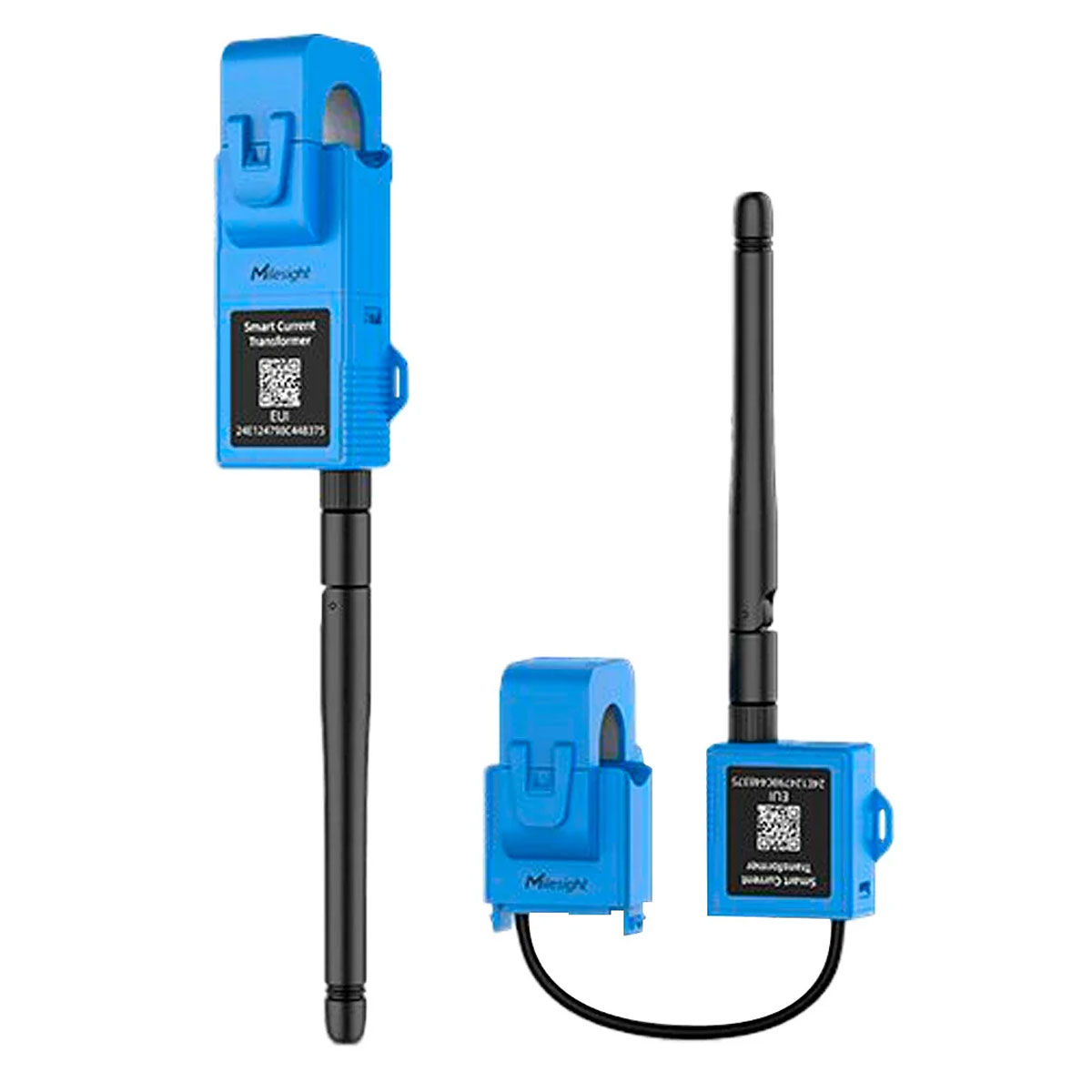

CT103：スマートカレントトランスフォーマー（250A対応モデル）
主な特徴
250Aの大容量対応と非侵襲設置
CT103は、最大250アンペアまでの大電流を測定可能なLoRaWAN対応スマート電流センサーです。分割コア設計（クランプ式）を採用しているため、既存の設備を停電させたり電線を切断したりすることなく、安全かつ迅速に後付け設置が可能です。工事コストを大幅に抑えながら、高度なエネルギー管理を実現します。
外部電源・電池不要の自己給電システム
測定対象の電線から発生する磁場を利用して動作電力を確保する「自己給電（Self-Powered）」方式を採用しています。バッテリー交換のメンテナンスや、電源コンセントの確保といった制約から解放され、配電盤内などの限られたスペースでも長期間安定して稼働し続けます。
圧倒的なサンプリング精度とリアルタイム監視
最大3.3kHzという高いサンプリング周波数を誇り、細かな電流の変化も見逃しません。1秒間隔で蓄積アンペア時をリアルタイムに計算するため、消費電力のパターン分析や省エネ計画の策定に極めて正確なデータを提供します。また、しきい値を超えた際の異常電流アラート機能により、設備のトラブルを即座に検知できます。
外部温度センサーによる多角的な監視
電流測定に加え、外部NTC温度センサーを接続することで電線の表面温度も監視可能です。設定した温度を超えると即座に通知を送信するため、過負荷による発熱や火災リスクの早期発見、予兆保全に貢献します。
導入によるメリット（活用シーン）
- 工場・生産ライン： 250A対応の大容量により、大型工作機械の稼働状況を個別に監視。電流の異常値を検知することで、機械の故障予兆を捉え、ライン停止のリスクを回避します。
- オフィスビル： フロア全体や共用部の電力使用量をリアルタイムで可視化。無駄な待機電力の削減や、空調・照明の運用最適化による大幅なコストダウンを支援します。
- 医療・介護施設： 24時間稼働が必須の重要設備に対し、停電を伴う工事なしで監視センサーを後付け可能。安全性を損なうことなく、設備の安定稼働をリモートで見守ります。
- 商業施設・百貨店： テナントごとの正確なエネルギー消費データを収集。電力負荷のピークタイムを把握することで、デマンドレスポンス対策や契約電力の見直しに活用できます。
- 公共施設・学校： 建物全体のエネルギー効率をグラフ化。異常な夜間電力の消費などを自動で検知し、施設管理者の巡回負担を減らしつつ効率的な管理を実現します。
- データセンター： サーバーラック単位の電流負荷を精密にモニタリング。電源供給のバランスを最適化し、過電流による予期せぬシステムダウンを未然に防ぎます。
製品仕様
| 仕様詳細 | |
|---|---|
| 電気計測仕様（Electrical Measurement） | |
| 検出パラメータ | 実効値電流 (RMS Current) |
| サンプリング周波数 | 3.3 kHz |
| 動作周波数 | 50〜60 Hz |
| 定格一次電流 | 250 Arms |
| 定格二次電流 | 125 mArms |
| 最小レポート電流 | 12Arms (1分間隔設定時) / 6Arms (10分間隔設定時) |
| 精度 | ±1 % (5Arms超)、±3 % (5Arms以下) |
| 分解能 | 1 mA |
| 温度センサー仕様（Temperature Sensor） | |
| センサータイプ | NTC |
| 測定範囲 | -20°C 〜 100°C |
| 測定精度 | ±1 % |
| 無線伝送仕様（Wireless Transmission） | |
| プロトコル | LoRaWAN? |
| アンテナコネクタ | 1 × 50 Ω SMA コネクタ (中心ピン: SMA Female) |
| 対応周波数 | CN470/IN865/RU864/EU868/US915/AU915/KR920/AS923-1&2&3&4 |
| 送信出力 | 16 dBm (868 MHz) / 22 dBm (915 MHz) / 19 dBm (470 MHz) |
| 受信感度 | -137dBm |
| 動作モード | OTAA / ABP Class A |
| 物理特性・その他 | |
| 電源供給 | 1. 誘導電流による自己給電 / 2. USB Type-C ポート経由 (5V) |
| 絶縁耐圧 | 2.5kVac(r.m.s)(1mA/1分) |
| ボタン・LED | 1 × 再起動ボタン、1 × ステータス/アラーム表示灯 |
| 外部ポート | 1 × USB Type-C (給電、設定、外部温度センサー接続兼用) |
| 筐体カラー / 素材 | ブルー / PBT+PC (難燃性 UL94 V0) |
| 動作環境 | 温度: -20°C〜70°C、湿度: 95%以下 (結露なきこと) |
| 保護等級 | IP30 |
| 寸法 | 86.5 × 31 × 37.4 mm (配線穴径: Ф 16 mm) |
| 重量 | 85.65 g |
| ソフトウェア・機能 | |
| 設定方法 | USB Type-C または ダウンリンク経由 |
| 高度な機能 | しきい値アラート、レンジ外アラート、FUOTA (遠隔アップデート) |
| 認証規格 | CE, FCC, UL508 |
