三相クランプ式電流センサー（500A） [CT305]
販売価格: 会員のみ販売
商品詳細
CT305：500A対応 スマートカレントトランスフォーマー
主な特徴
1台で最大3系統を同時監視、500Aの大容量に対応

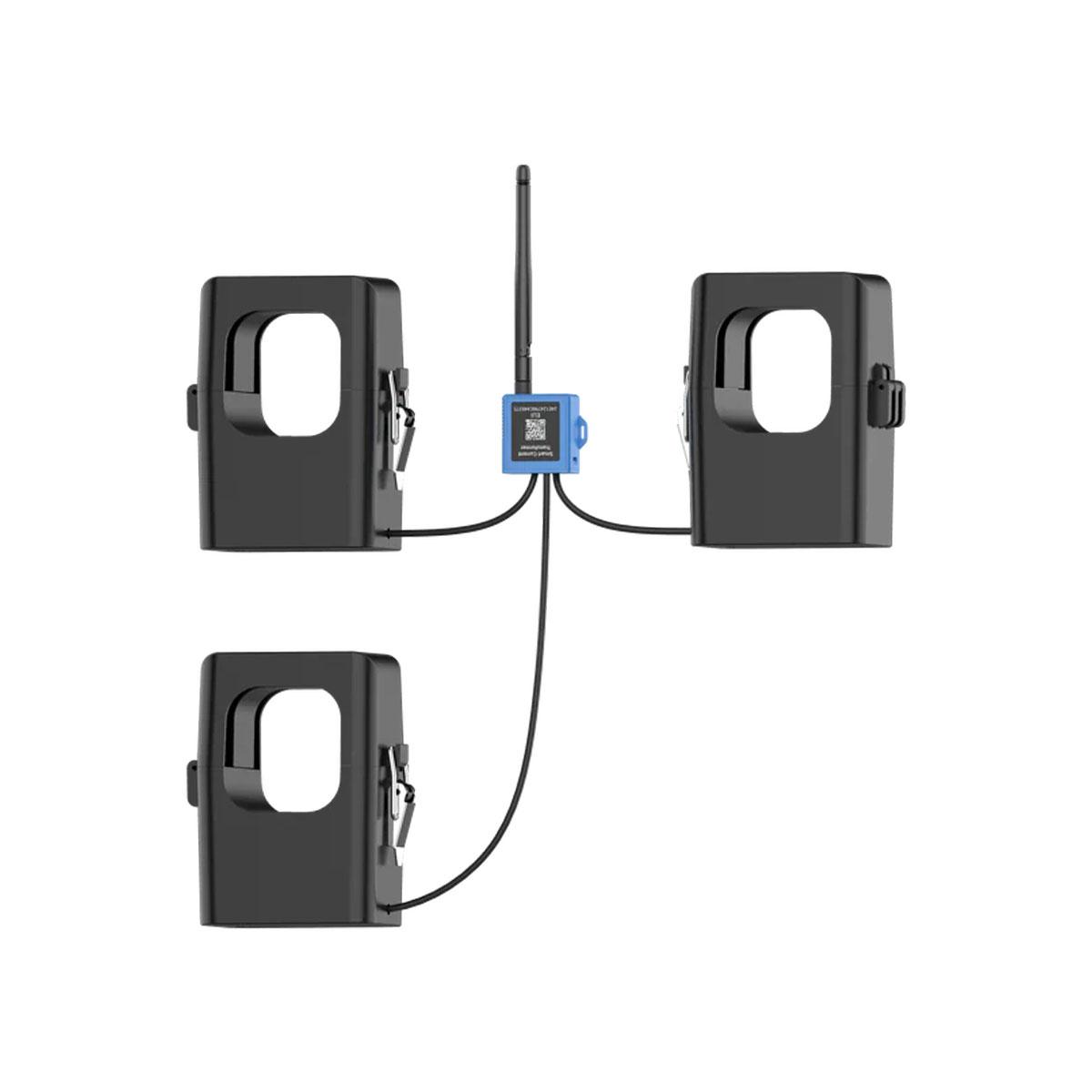

CT305は、1つのワイヤレスユニットに対して最大3つのクランプセンサーを接続できる「1対3」設計を採用しています。最大500Aという大電流まで測定可能で、大型機械や分電盤内の複数の回路を1台で効率的にモニタリング。設備ごとの電力消費を詳細に分析し、無駄なエネルギーの特定を支援します。
「切らない・止めない」非侵襲（ひしんしゅう）設置
既存の電線を切断したり、施設の電源を落としたりすることなく、クランプをパチンと挟み込むだけで設置が完了します。業務を停止させるリスクがないため、稼働中の工場や24時間営業の施設でも安心して導入いただけます。また、ケーブルレスな無線通信（LoRaWAN）により、配線工事の手間とコストを大幅に削減します。
電池不要の自己給電（セルフパワー）システム
測定対象の電線から流れる磁場を電力に変えて動作するため、外部電源やバッテリー交換が一切不要です。電源確保が難しい高所や分電盤の奥まった場所でも、一度設置すればメンテナンスフリーで半永久的に動作し続けます。電池切れによるデータ欠損の心配もありません。
圧倒的なサンプリング精度とリアルタイム・アラート
市場の競合製品を凌駕する最大3.3kHzという高いサンプリング周波数により、微細な電流変化も逃さず正確にキャッチします。1秒間隔で累積電流を計算するため、非常に精度の高いデータ分析が可能です。また、電流や電線の温度が設定したしきい値を超えた場合、即座に管理者へアラートを通知し、重大な事故や故障を未然に防ぎます。
導入によるメリット
- 工場・製造現場： 大型の産業用機械の稼働電流を常に監視。電流値の異常な変化から、モーターの劣化や機械の故障予兆をいち早く察知し、ライン停止による多大な損失を回避します。
- 医療・介護施設： 生命維持装置や大型検査機器など、24時間稼働が必須の重要設備の電力状況を、停電工事なしで後付け監視。施設の安全性と信頼性を飛躍的に高めます。
- オフィスビル： フロアやエリア、あるいは照明・空調といった系統ごとの電力使用量を可視化。データに基づいた省エネ施策の実施により、ビル全体のエネルギーコストを最適化します。
- 商業施設・店舗： 冷蔵ショーケースや厨房機器の消費電力を個別に把握。電力負荷のピークタイムを特定することで、契約電力の見直しや節電計画の策定を容易にします。
- データセンター： サーバーラック単位での正確な電流負荷監視を、複雑な配線を増やすことなく実現。過負荷によるブレーカーダウンの防止と、電源効率の最大化に貢献します。
- 公共施設・学校： 建物全体のエネルギー使用パターンを自動でレポート化。異常な夜間電力消費の発見や、施設の老朽化に伴うエネルギー漏れの早期特定に役立ちます。
製品仕様
| 仕様詳細 | |
|---|---|
| 電気計測（Electrical Measurement） | |
| 検出パラメータ | 実効値電流 (RMS Current) |
| サンプリング周波数 | 3.3 kHz |
| 動作周波数 | 50〜60 Hz |
| 定格一次電流 (1 CTあたり) | 500 Arms |
| 定格二次電流 | 150 mArms |
| 最小レポート電流 | 30Arms (1分間隔設定時) / 19Arms (10分間隔設定時) |
| 測定精度 | ±1 % |
| 解像度 | 1 mA |
| 温度センサー（Temperature Sensor） | |
| センサータイプ | 1 × NTC センサー (外部) |
| 測定範囲 | -20°C 〜 100°C |
| 測定精度 | ±1 % |
| 無線伝送（Wireless Transmission） | |
| 通信プロトコル | LoRaWAN? |
| アンテナコネクタ | 1 × 50 Ω SMA コネクタ (中心ピン: SMAメス) |
| 対応周波数 | CN470/IN865/RU864/EU868/US915/AU915/KR920/AS923-1,2,3,4 |
| 送信出力 | 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz) |
| 受信感度 | -137 dBm |
| 動作モード | OTAA / ABP (Class A) |
| 物理特性（Physical Characteristics） | |
| 電源供給 | 1. 誘導電流による自己給電 / 2. USB Type-C ポートによる5V給電 |
| 絶縁耐圧 | 3kVac(r.m.s) (1mA/1分) |
| ボタン・LED | 1 × 再起動ボタン、1 × ステータス/アラームインジケーター |
| 外部ポート | 1 × USB Type-C (給電、設定、コンソール、外部温度センサー接続兼用) |
| 筐体素材・カラー | PBT+PC (難燃性 UL94 V0) / ブルー |
| ケーブル長 | 1m |
| 動作温度 | トランシーバー: -20°C〜70°C / CTクランプ: -40°C〜55°C |
| 保護等級 | IP30 |
| 相対湿度 | 95% 以下 (結露なきこと) |
| 寸法 | トランシーバー: 38 × 34.5 × 16 mm CTクランプ: 68 × 86 × 41.8 mm (配線穴径: Ф 36.5 mm) |
| 重量 | トランシーバー: 13.05 g / CTクランプ (1個あたり): 276.75 g |
| ソフトウェア・高度な機能 | |
| 設定方法 | USB Type-C または LoRaWAN ダウンリンク |
| 高度な機能 | しきい値アラーム、測定範囲外アラーム、FUOTA (遠隔アップデート) |
| 認証規格 | CE, FCC, UL508 |
