三相クランプ式電流センサー（1000A） [CT310]
販売価格: 会員のみ販売
商品詳細
CT310：スマートカレントトランスフォーマー（1000A対応モデル）
主な特徴
1000Aの大容量に対応する「1対3」設計

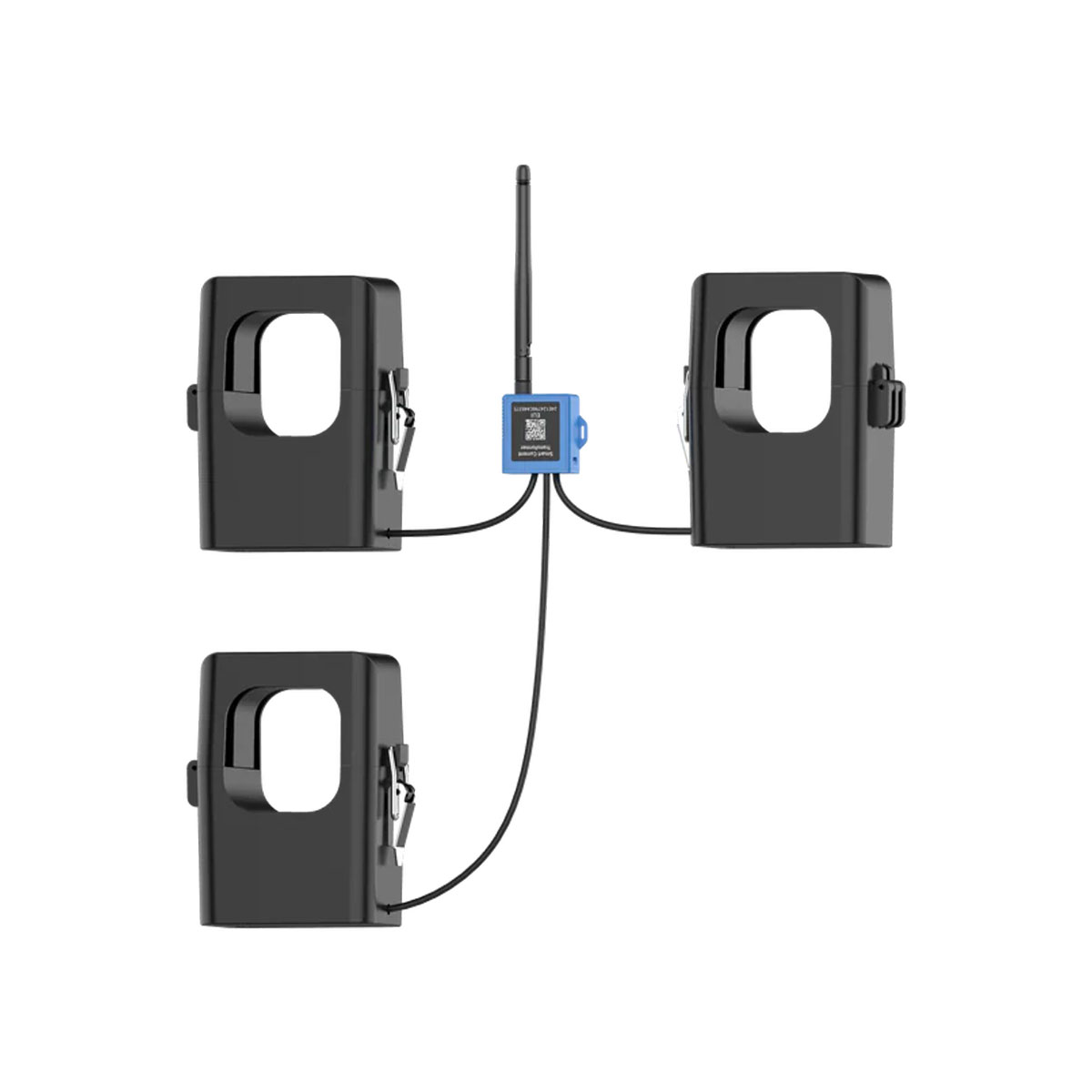

CT310は、1つの無線通信ユニットで最大3つの異なる電線を同時に測定できる革新的なスマート電流センサーです。各センサーは最大1000Aという大容量に対応しており、ビルのメイン幹線や大型産業用設備の電力監視に最適です。1台で複数系統をカバーできるため、導入コストを抑えつつ広範囲なエネルギー管理を可能にします。
「切らない・止めない」非侵襲（ひしんしゅう）設置
クランプ式のプローブを採用しているため、既存の配線を切断したり、施設の電源を落としたりする（停電させる）必要がありません。パチンと挟み込むだけの簡単な施工で、業務への影響を最小限に抑えながら迅速にモニタリングを開始できます。
電池不要の自己給電（セルフパワー）システム
測定対象の電線から流れる誘導電流を利用して動作するため、外部電源やバッテリーが一切不要です。電源確保が難しい分電盤の奥や高所でも、設置後の電池交換メンテナンスに悩まされることなく、半永久的な安定稼働を実現します。
圧倒的な高精度サンプリングと異常検知
最大3.3kHzという極めて高いサンプリング周波数を誇り、微細な電流変化を正確に捉えます。1秒間隔で累積アンペア時をリアルタイム計算するため、詳細な電力使用パターンの特定に役立ちます。また、電流や電線温度が設定値を超えた際のアラート機能も備えており、設備の故障予兆をいち早くキャッチします。
導入によるメリット
- 工場： 1000Aクラスの大型加工機やコンプレッサーの稼働状況を監視。電流の異常な変動から機械の劣化を察知し、ラインの突発的な停止を防ぎます。
- 医療・介護施設： 24時間稼働が必須の重要設備の電力状況を、施設の運用を止めることなく後付け監視。停電リスクの低減と安全管理を同時に強化できます。
- オフィスビル： メインの電力幹線における消費パターンを可視化。フロアごとの無駄な電力消費を特定し、空調や照明の最適化による大幅なコスト削減を支援します。
- 商業施設・店舗： テナントごとの正確な電力使用データを収集。ピーク時の負荷を把握することで、契約電力の見直しや節電計画の策定が容易になります。
- データセンター： サーバーラック単位の負荷電流をケーブルフリーでモニタリング。過負荷による電源ダウンを未然に防ぎ、電源効率を最大化します。
- 公共施設・ホテル： 老朽化した設備の電力効率をグラフ化。異常な夜間電力消費の発見や、省エネ改修の優先順位決定に客観的なデータを提供します。
製品仕様
| 仕様詳細 | |
|---|---|
| 電気計測（Electrical Measurement） | |
| 検出パラメータ | 実効値電流 (RMS Current) |
| サンプリング周波数 | 3.3 kHz |
| 動作周波数 | 50〜60 Hz |
| 定格一次電流 (1 CTあたり) | 1000 Arms |
| 定格二次電流 | 150 mArms |
| 最小レポート電流 | 60Arms (1分間隔), 35Arms (10分間隔) |
| 測定精度 | ±1 % |
| 解像度 | 1 mA |
| 温度センサー（Temperature Sensor） | |
| センサータイプ | 1 × NTC センサー (外部接続) |
| 測定範囲 | -20°C 〜 100°C |
| 測定精度 | ±1 % |
| 無線伝送（Wireless Transmission） | |
| プロトコル | LoRaWAN? |
| アンテナコネクタ | 1 × 50 Ω SMA コネクタ (中心ピン: SMA Female) |
| 対応周波数 | CN470/IN865/RU864/EU868/US915/AU915/KR920/AS923-1,2,3,4 |
| 送信出力 | 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz) |
| 受信感度 | -137 dBm |
| 通信モード | OTAA / ABP Class A |
| 物理特性（Physical Characteristics） | |
| 電源供給 | 1. 誘導電流による自己給電 / 2. USB Type-C ポートによる5V給電 |
| 絶縁電圧 | 3kVac(r.m.s) (1mA/1分) |
| ボタン・表示灯 | 1 × 再起動ボタン, 1 × ステータス/アラーム表示LED |
| 外部ポート | 1 × USB Type-C (給電、設定、コンソール、ケーブル温度センサー接続用) |
| カラー / 材質 | ブルー / PBT+PC (難燃性 UL94 V0) |
| ケーブル長 | 1m |
| 動作温度 | トランシーバー: -20°C〜70°C / CTクランプ: -40°C〜55°C |
| 保存温度 | トランシーバー: -25°C〜80°C / CTクランプ: -40°C〜55°C |
| 保護等級 | IP30 |
| 寸法 (トランシーバー) | 38 × 34.5 × 16 mm |
| 寸法 (CTクランプ) | 97.1 × 119 × 59.5 mm (配線穴径: Ф 51 mm) |
| 重量 | トランシーバー: 13.05 g / CTクランプ (1個あたり): 855.55 g |
| ソフトウェア・高度な機能 | |
| 設定方法 | USB Type-C または ダウンリンク |
| 高度な機能 | しきい値アラーム、レンジ外アラーム、FUOTA (遠隔アップデート) |
| 適合規格 | CE, FCC, UL508 |
