ペンダント型送信機 4周波切替対応型 [TXF-104P]

ペンダント型送信機 4周波切替対応型 [TXF-104P]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 小電力ワイヤレスシステム ペンダント型送信機 IP67防水 4周波切替

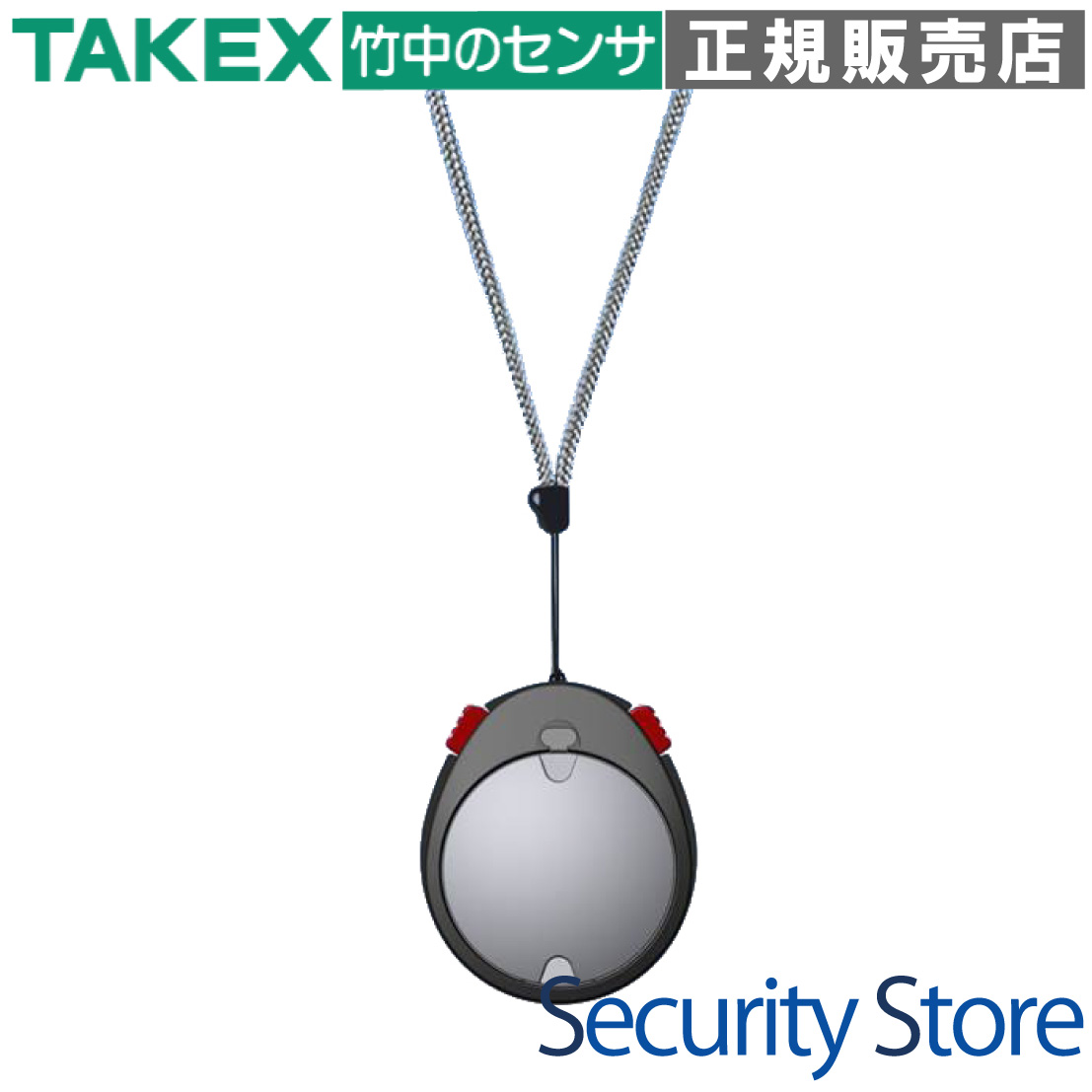

TXF-104P ペンダント型送信機（4周波切替対応型）

TXF-104Pは、介護施設や病院、オフィスでの緊急通報に最適なペンダント型の小電力ワイヤレス送信機です。4周波切替機能により混信を最小限に抑え、IP67の高度な防水性能により浴室等でも安心して運用可能な高信頼モデルです。

  • 型番： TXF-104P
  • 方式： 小電力セキュリティシステムの無線局（426MHz帯）
  • 通信距離： 約100m（見通し距離）
  • 防水性能： IP67相当（日常生活防水構造）
  • 電源： コイン形リチウム電池 CR2032 × 2個

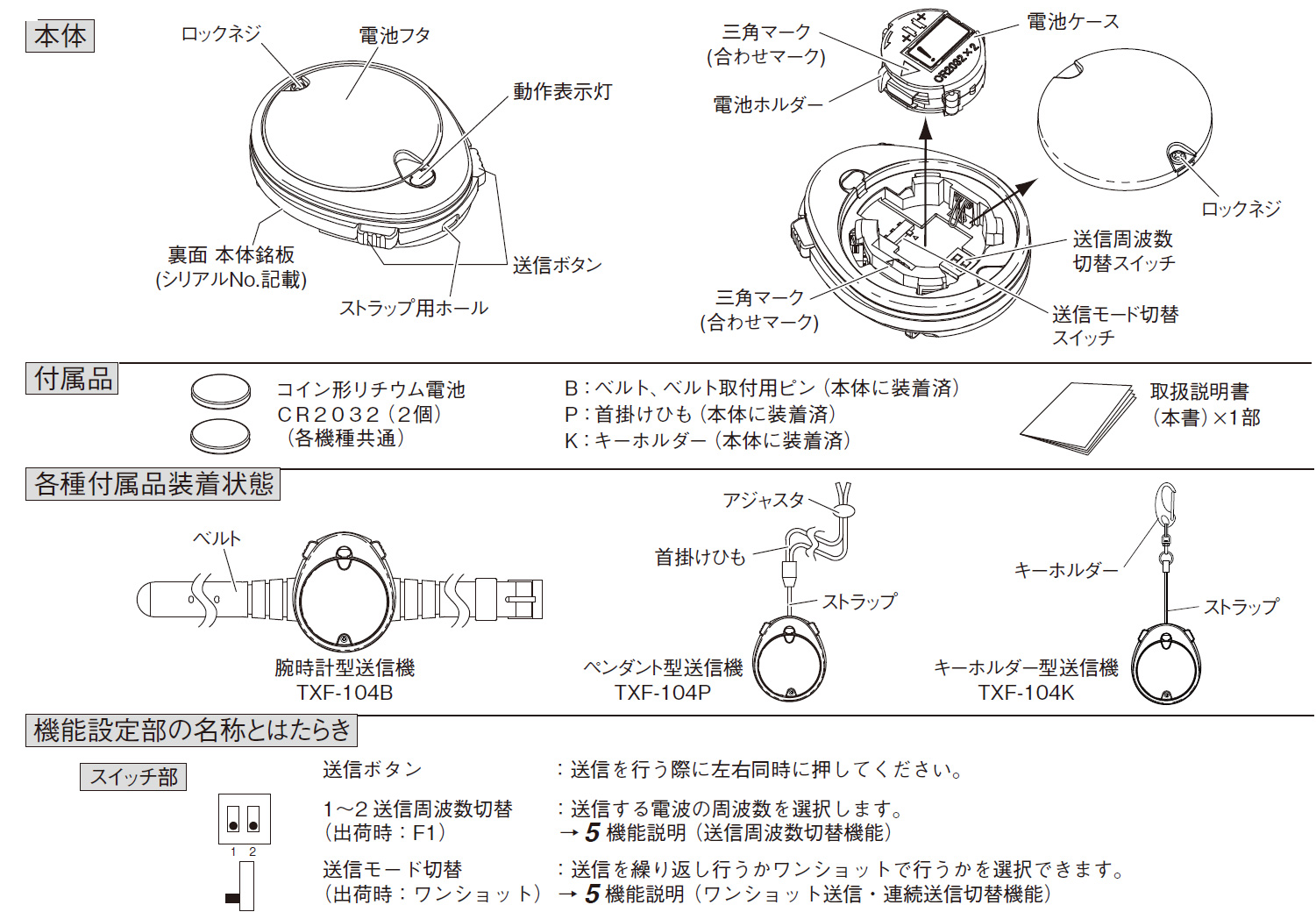

TXF-104P ペンダント型送信機 外観画像

資料ダウンロード

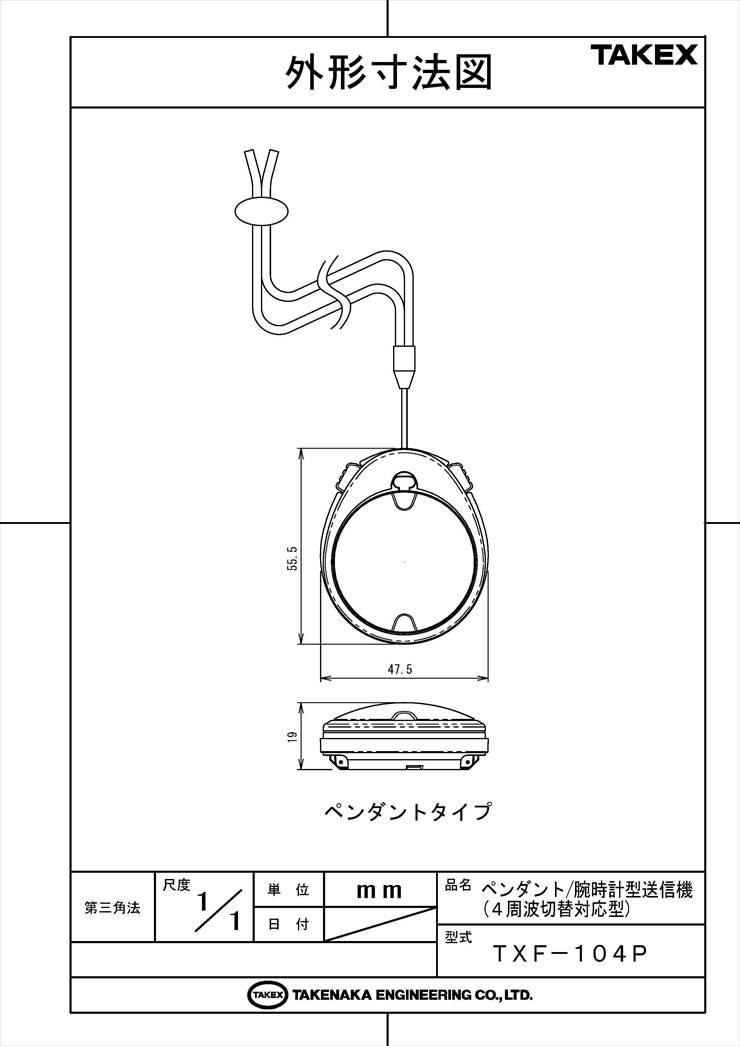

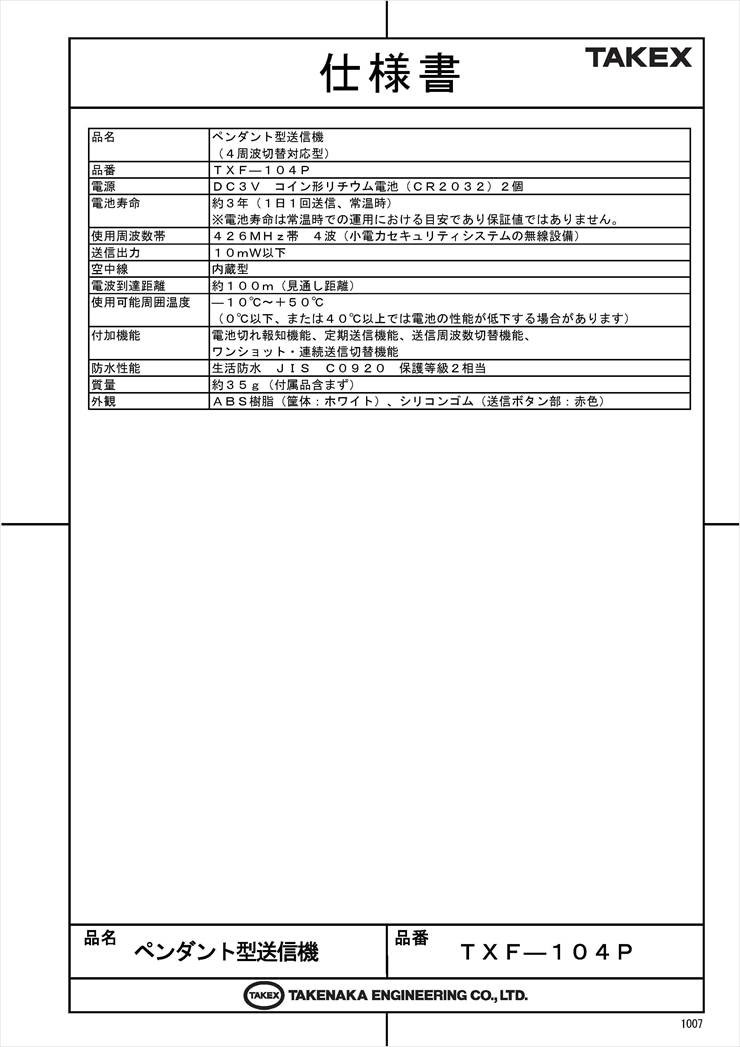

仕様書（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 高齢者施設・病院の緊急呼び出し用
  • 工場・倉庫内での作業者非常通報
  • 浴室や水回り環境での緊急通報
  • 店舗・オフィスの防犯用非常ボタン

導入前に確認したいポイント

  • 受信機との間に電波遮蔽物がないか
  • 電池寿命（約3年）に合わせた保守計画
  • 複数台設置時の周波数チャンネル割り振り
  • 首掛け携行時のネックストラップ使用有無

特長

4周波切替対応による混信軽減

426MHz帯の4つの周波数から任意に選択して設定可能です。同一エリア内で複数の送信機や中継機を運用する場合でも、電波のコンフリクト（混信）を効果的に回避し、安定した通信システムを構築できます。

IP67相当の高度な防水構造

従来の日常生活防水を超え、一時的な浸水にも耐えうるIP67相当の防水性能を確保しました。お風呂場での介助中や、水濡れが発生しやすい作業現場、雨天時の屋外移動時でも故障のリスクを低減します。

長寿命・メンテナンス性の向上

市販のコイン形リチウム電池（CR2032）2個で約3年の運用が可能です。電池入手性が高く、専用の裏蓋設計により電池交換作業もスムーズに行えます。ローバッテリー時にはインジケーターでお知らせするため、突然の電池切れを防げます。

誤報を防止する2ボタン同時押し設計

携行時の不意な圧迫や落下による誤動作を最小限に抑えるため、本体左右のボタンを同時に押し込むことで送信を開始する「論理積（AND回路）」設計を採用しています。確実な意思に基づいた発報をサポートします。

選べる送信モード（ワンショット/連続）

運用のニーズに合わせて、1回だけ信号を送る「ワンショット送信」と、手動でリセットするまで送信を繰り返す「連続送信」をDIPスイッチで切り替え可能です。重要度の高い通報には連続送信モードが推奨されます。

定期送信機能による死活監視

送信機自らが定期的に監視用信号を発信する「定期送信機能」を搭載。受信機側で電波の未着を監視することで、送信機の故障や電池切れ、エリア外への持ち出しなどを早期に検知できるインテリジェントな設計です。

エルゴノミクスに基づいたペンダント設計

軽量（約35g）かつ握りやすい形状を採用。付属の非金属製ネックストラップを使用することで、アンテナ特性を阻害することなく、緊急時に迷わず手に取って発報できる携行性を実現しています。

選定時に評価したい強み

  • 信頼の通信距離： 見通し約100mの到達性能と、中継機による延長が可能な柔軟性。
  • 自己診断機能： 電池切れ報知と定期送信により、「いざという時に動かない」リスクを排除。
  • タフな環境耐性： IP67防水と-10℃〜+50℃の広い動作温度範囲で場所を選ばない設置が可能。
  • 4周波運用： 大規模施設での多台数設置においても、安定したRFリンクを確保可能。

施工・設置ガイド

本機はワイヤレスシステムのため複雑な配線工事は不要ですが、安定運用のために以下の環境評価を推奨します。

確認項目 施工・運用上の考え方
電波テスト 設置後、運用される全てのエリア（特に浴室や遮蔽物の陰）から受信機への到達を確認してください。
金属干渉の回避 金属製のネックレスやチェーンを使用すると電波が著しく減衰します。必ず付属の「ひも」を使用してください。
電池交換時の注意 電池交換後は必ず内部のリセットスイッチを押し、インジケーターの点灯（初回送信）を確認してください。
周波数設定 近隣に同一システムがある場合は、DIPスイッチにて周波数を変更し、混信を避ける設定を行ってください。

製品仕様

項目 内容
品名 ペンダント型送信機（4周波切替対応型）
品番 TXF-104P
電源 DC 3V コイン形リチウム電池（CR2032）2個
電池寿命 約3年（1日1回送信、常温時） ※目安値であり保証値ではありません
使用周波数帯 426MHz帯 4波（小電力セキュリティシステムの無線設備）
送信出力 10mW以下
空中線 内蔵型
電波到達距離 約100m（見通し距離）
使用可能周囲温度 -10℃ 〜 +50℃（極端な低温・高温時は電池性能低下の可能性あり）
付帯機能 電池切れ報知機能、定期送信機能、送信周波数切替機能、ワンショット／連続送信切替機能
構造 日常生活防水構造（IP67相当）
質量 約35g（付属品含まず）
外観 樹脂（筐体：グレー）、シリコンゴム（送信ボタン部：赤色）

FAQ

Q：お風呂の中でボタンを押しても大丈夫ですか？ A：はい、IP67相当の防水構造のため、浴室での使用が可能です。ただし、故意に水の中に沈め続けたり、水中でのボタン操作を繰り返すことは推奨されません。
Q：電池交換は自分でできますか？ A：可能です。市販のコイン電池「CR2032」を2個ご用意ください。交換後は必ずリセットスイッチを押し、動作確認を行ってください。
Q：電波が届く距離はどのくらいですか？ A：見通しの良い直線距離で約100mです。建物内では壁の材質や構造により短くなりますので、導入前に実機テストを推奨します。
Q：電池が切れそうになったらわかりますか？ A：はい。電圧が低下すると本体の表示灯（LED）が約5秒に1回点滅し、視覚的に知らせるほか、受信機側へも電池切れ信号を送信します。
Q：ボタンを片方だけ押しても反応しますか？ A：いいえ。誤報防止のため、左右のボタンを同時に押し込んだ場合のみ送信される設計になっています。
Q：ストラップを金属のチェーンに変えてもいいですか？ A：厳禁です。金属製のストラップはアンテナの特性を著しく損ない、電波が届かなくなる原因になります。必ず付属の非金属製ストラップを使用してください。
Q：周波数の切り替えはどのように行いますか？ A：本体内部のDIPスイッチを操作することで、4つのチャンネルから選択できます。詳細は仕様書をご確認ください。
Q：送信しっぱなしにする（連続送信）ことはできますか？ A：はい。内部スイッチの設定を「連続送信」に変更すれば、一度ボタンを押すと手動リセットするまで信号を送り続けます。
Q：定期送信機能とは何ですか？ A：送信機が正常に動作していることを知らせるために、自動で定期的に電波を送る機能です。受信機側でこれを確認することで、機器の盗難や故障、エリア外への持ち出しを監視できます。
Q：他社の受信機と通信できますか？ A：本製品はTAKEX（竹中エンジニアリング）の小電力ワイヤレスシステム専用品です。対応する同社製受信機と組み合わせてご使用ください。
