人感・音感ライト 1灯型立体検知型外部制御対応ホワイト [LCL-101W(W)]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX（竹中エンジニアリング）センサーライト人感・音感デュアル屋外防雨 AC100V

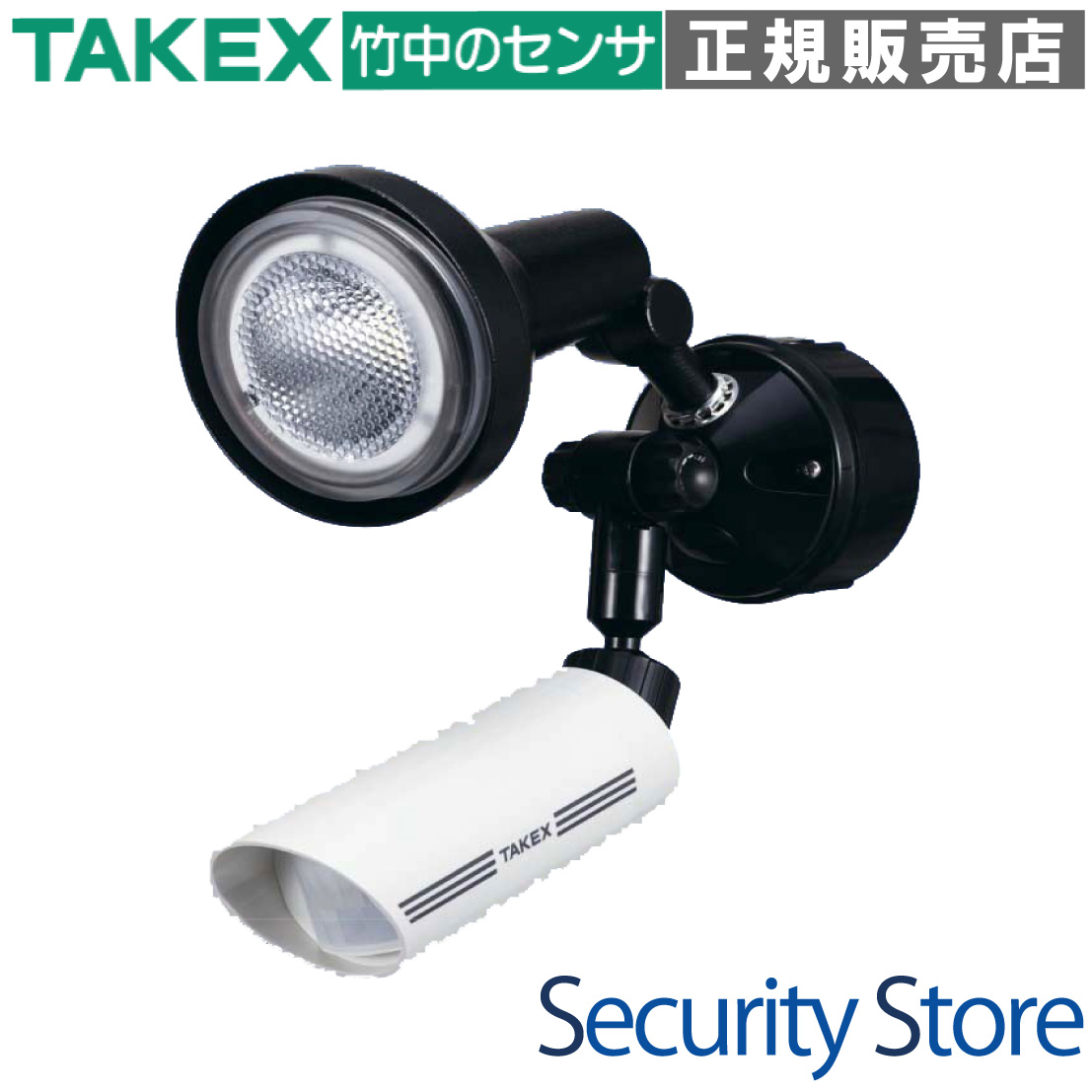

LCL-101W(W) 人感・音感ライト 1灯型立体検知型ホワイト

人感（赤外線）と音感（音響）の2種類のセンサーを搭載した、法人・プロ仕様のインテリジェント自動照明装置です。

死角を補完し合うデュアルセンシング・テクノロジーにより、屋外の厳しい環境下でも高い検知性能と誤報低減を両立。防犯威嚇、自動照明、外部システムとの連動など、高度なセキュリティ設計に対応します。

型番： LCL-101W(W)
方式： パッシブインフラレッド方式＋音波集音方式
照射性能： LEDビーム電球（150W相当）1灯搭載
主な用途： オフィス・倉庫・工場の屋外防犯、資材置場の威嚇照明
電源： AC100V（リード線式）
外部連動： 無電圧リレーc接点出力＋強制点灯入力＋電球監視出力

資料ダウンロード

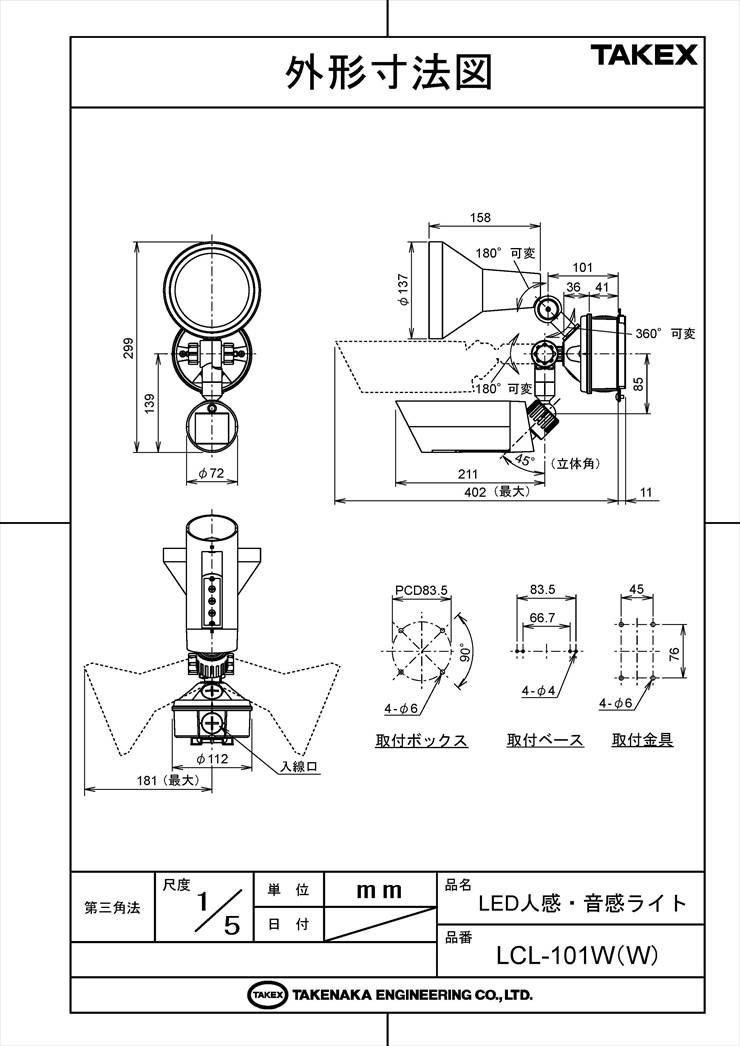

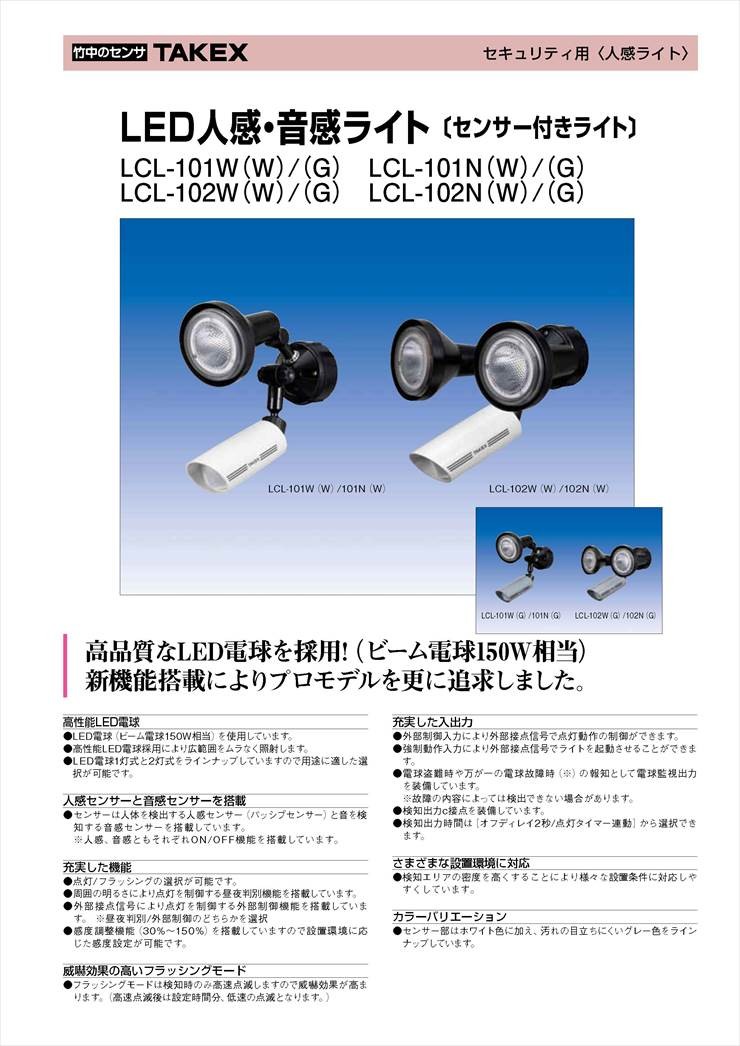

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）外形寸法図（PDF）

この製品が向いている用途

夜間の不審者への威嚇・防犯対策
死角が多い場所の自動点灯（音感補完）
防犯カメラとの連動録画トリガー
電球切れを監視したい重要施設の照明
外部制御が必要なビル管理システム連携

導入前に確認したいポイント

設置場所はAC100V電源が引ける壁面か
検知窓を下に向けた適切な設置が可能か
音感センサーを有効にする場合、騒音環境下でないか
外部機器（カメラ等）と接点連動させるか
電球は適合品（LEDビーム球15W以下等）か

特長

1. デュアルセンシングによる高い検知精度

人体から放射される遠赤外線を捉えるPIR（人感）センサーと、周囲の音を捉える音感センサーを同時搭載。人感センサーの死角になりやすい物陰や、ガラス越しのアクションも音感センサーがカバーすることで、検知漏れを防ぎます。現場環境に合わせて、人感のみ・音感のみ・オア（OR）検知の切り替えが可能です。

2. 150W相当の高性能LEDによる広範囲照射

ビーム電球150W相当の明るさを誇る高性能LED電球を採用。光のムラを抑えた広範囲照射が可能で、1灯式ながら十分な視認性と威嚇効果を発揮します。電球は交換可能なセパレート構造となっており、メンテナンス性にも優れています。

3. 強烈な威嚇効果を生むフラッシングモード

検知時にライトを高速点滅させる「フラッシングモード」を搭載。不審者への心理的圧迫を強め、犯罪の抑止力を高めます。LED電球と白熱電球の物理特性を自動判別し、それぞれの電球に最適な点滅周期（デューティ比）で動作するインテリジェント設計です。

4. 安心の自己診断・電球監視機能

電球の球切れや未装着を検知して外部へ信号を送る「電球監視出力」を装備。また、センサー内部回路の故障を監視する自己診断機能を備えており、異常時には表示灯の点滅と出力の反転で管理者に即座に知らせます。警備システムの一環として信頼性を担保します。

5. 豊富な入出力によるシステム連動性

「無電圧リレーc接点出力」を備えており、防犯カメラの録画起動やサイレンの鳴動と容易に連動できます。また、「強制動作入力」を使えば外部スイッチやタイマーから強制的にライトをオンにでき、パニック照明や共用部の管理照明としても運用可能です。

6. 環境適応力を高める細やかな調整機能

人感感度は30%〜150%までボリューム調整が可能。音感センサーもレベルを2段階で設定でき、環境ノイズによる誤報を抑制できます。さらに昼夜判別機能により、周囲の明るさに応じて夜間のみ動作させるなどの柔軟な設定が現場で行えます。

    選定時に評価したい強み
    確実な検知： 音と赤外線のダブルチェックで死角を極小化
威嚇力： 高輝度LED＋高速フラッシングによる高い防犯性
保守性： 電球監視機能によりメンテナンスの遅れを防止
柔軟性： 多彩な接点入出力で既存のセキュリティシステムと親和



施工・設置ガイド

設置時の重要事項

LCL-101W(W)は防雨構造（IP43相当）ですが、性能を維持するため以下の施工ルールを厳守してください。

設置方向： 必ずセンサー部および灯具部を下に向けて設置してください。横向きや逆さまの設置は浸水の原因となります。
コーキング： 取付ベースの周囲、特に上面と側面にはシリコンコーキング等で防水処理を行ってください。
回避環境： エアコン室外機の吹き出し口、揺れる樹木、直射日光が検知窓に入る場所は誤報の原因となるため避けてください。

確認項目	この製品での考え方
取付高さ	標準的な取付高さで最長15m（立体検知）をカバー
配線方式	AC100V直結（リード線式）。電源線と信号線はシースを分けて配線推奨
電球交換	LEDビーム球（15W以下）または白熱ビーム球（120W以下）が使用可能
昼夜判別	内蔵センサーにより5lx〜∞（常時）までボリューム調整可能

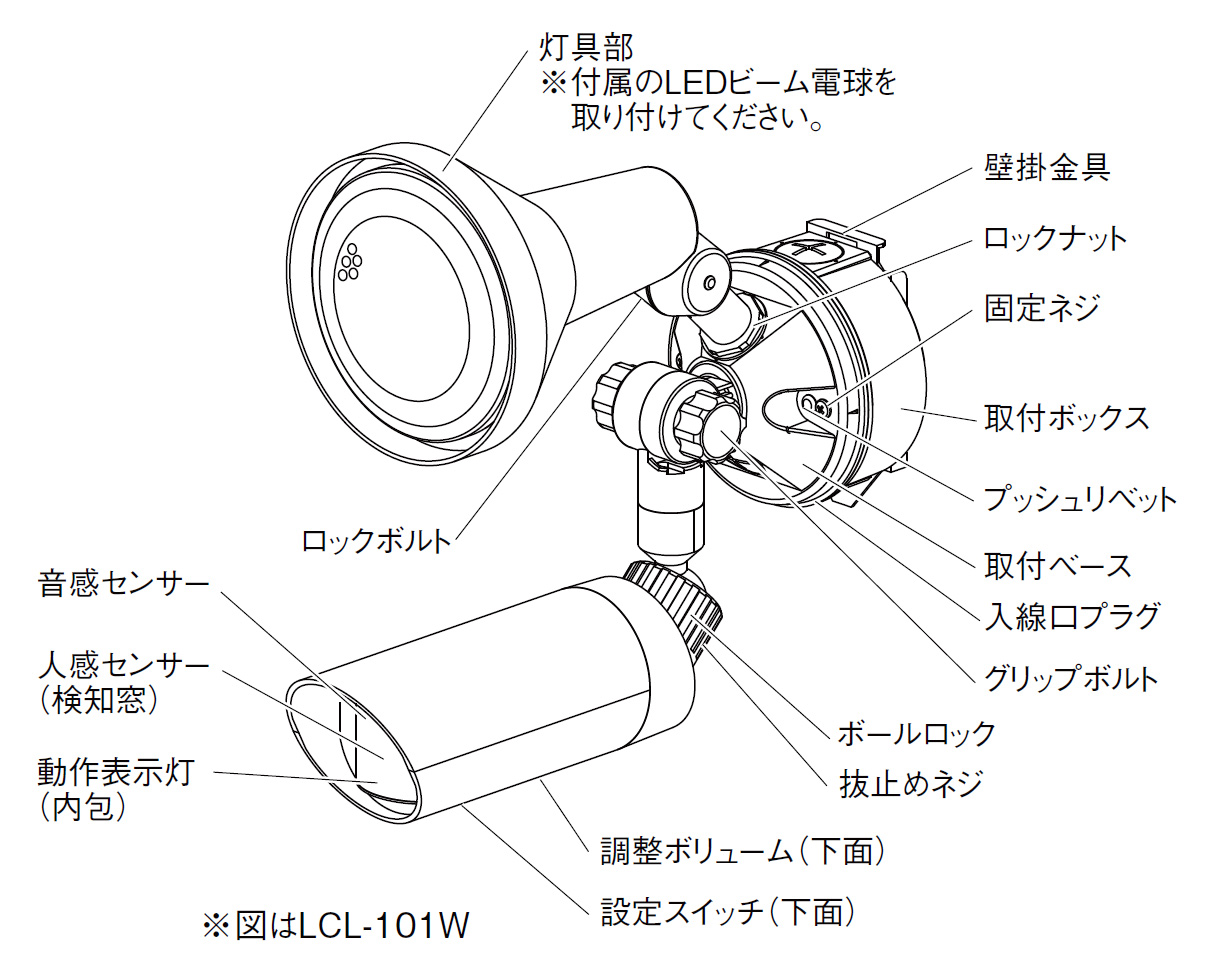

内部設定（DIPスイッチ）

本体カバー内部のDIPスイッチにより、現場環境に最適化された挙動を設定できます。

SW番号	機能	ON設定時の動作	OFF設定時の動作
1 & 2	検知方式	組み合わせにより「人感＋音感」「人感のみ」「音感のみ」を選択
3	音感レベル	高感度（100%）	低感度（50%・2回カウント）
4	フラッシング	点検時フラッシング（威嚇用）	連続点灯（照明用）
5	動作時間切替	短（約2秒〜1分）	長（約1分〜10分）
6	接点動作モード	常時出力（24時間）	ライト動作に連動（夜間のみ等）

製品仕様

項目	内容
品名	LED人感・音感ライト
品番	LCL-101W(W)
検知方式	人感：パッシブインフラレッド方式音感：音波集音方式
検知エリア	人感：立体検知（最長部15m）音感：立体検知（最長部6m）※集音は前方20〜30m可能
感度設定	人感：約30〜150%（ボリューム調整）音感：H（100%）／L（50%・2回カウント）
電源電圧	AC100V±10V（50／60Hz）
消費電力	2W以下＋使用電球電力
ライト出力	1灯式（LEDビーム球150W相当1灯搭載）動作時間：約2秒〜10分（設定による）フラッシング：有効／無効設定可能
検知信号出力	無電圧リレー接点 c接点（AC/DC30V・0.5A 抵抗負荷）
電球監視出力	無電圧半導体接点 b接点（AC/DC24V・0.25A 抵抗負荷）
動作表示灯	赤色LED（検知信号出力と同期、電源投入時約1分間点滅）
付帯機能	外部制御機能、強制動作機能、電球監視機能、機器異常監視機能、電球自動判別機能
使用環境温度	－20℃〜+50℃（結露・氷結なきこと）
質量 / 外観	約1,650g / ホワイト（センサー部）・ブラック（灯具/取付部）
適合電球	LEDビーム電球（15W以下）、白熱ビーム電球（120W以下）

FAQ

Q：音感センサーのみで動作させることはできますか？ A：はい、内部のDIPスイッチ設定により音感センサーのみのモードに変更可能です。

Q：昼間でもライトを点灯させることは可能ですか？ A：動作モードボリュームを「昼・夜」側に回し切ることで、周囲の明るさに関係なく検知時に点灯させることができます。

Q：LEDがずっと点滅していますが故障でしょうか？ A：電源投入直後の約1分間はウォームアップのため点滅します。それ以外で点滅している場合は、電球切れまたは機器異常のサインです。

Q：防犯カメラとの連動はどのように行いますか？ A：本機の検知信号出力（c接点）をカメラの外部入力端子に接続することで、検知に連動した録画開始などが可能です。

Q：ガラス越しに外の人を検知できますか？ A：人感センサー（赤外線）はガラスを透過しないため検知できません。音感センサーであれば、ガラスの破壊音や大きな音を検知できる場合があります。

Q：フラッシングモードと通常点灯はどちらが良いですか？ A：侵入者への威嚇が目的であればフラッシング、歩行者の安全確保や利便性が目的であれば通常点灯（フラッシング無効）を推奨します。

Q：電球監視出力はどのような時に動作しますか？ A：電球が切れた場合や、盗難などで取り外された場合に接点が開（オープン）になります。

Q：強制的にライトを点灯させる方法はありますか？ A：外部のスイッチから「強制動作入力」端子に接点信号を入力することで、センサー検知に関わらず点灯させることができます。

Q：雨が直接当たる場所に設置しても大丈夫ですか？ A：IP43相当の防雨構造ですが、完全防水ではありません。必ずセンサー窓が下を向くように設置し、壁面との隙間をコーキング処理してください。

Q：小動物による誤作動を減らすには？ A：人感感度ボリュームを「低」側に調整するか、センサーの角度を調整して足元のエリアを外すことで軽減できます。
