人感・音感ライト 2灯型 立体検知型 外部制御対応 ホワイト [LCL-102W(W)]

人感・音感ライト 2灯型 立体検知型 外部制御対応 ホワイト [LCL-102W(W)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 人感・音感ライト LED2灯型 屋外防雨型 外部制御対応

LCL-102W(W) 人感・音感ライト 2灯型 立体検知型 ホワイト

遠赤外線を捉える人感センサーと、音を検知する音感センサーをダブル搭載したハイエンド自動照明デバイスです。

150W相当の高出力LED電球を2灯装備し、死角のない検知と強力な照射・威嚇を同時に実現。単なるライトに留まらず、外部制御入力や電球監視出力を備え、防犯システムやカメラ監視との高度な連携が可能なプロフェッショナルモデルです。

  • 型番： LCL-102W(W)
  • 製品名： 人感・音感ライト 2灯型 立体検知型 外部制御対応
  • 方式 / カテゴリ： PIR方式（人感）＋音波集音方式（音感）
  • 主な用途： 外壁・資材置場・駐車場等の防犯、カメラ連動、夜間照明
  • 設置場所： 屋内・屋外（防雨構造 IP43相当）
  • 電源： AC100V（50/60Hz）

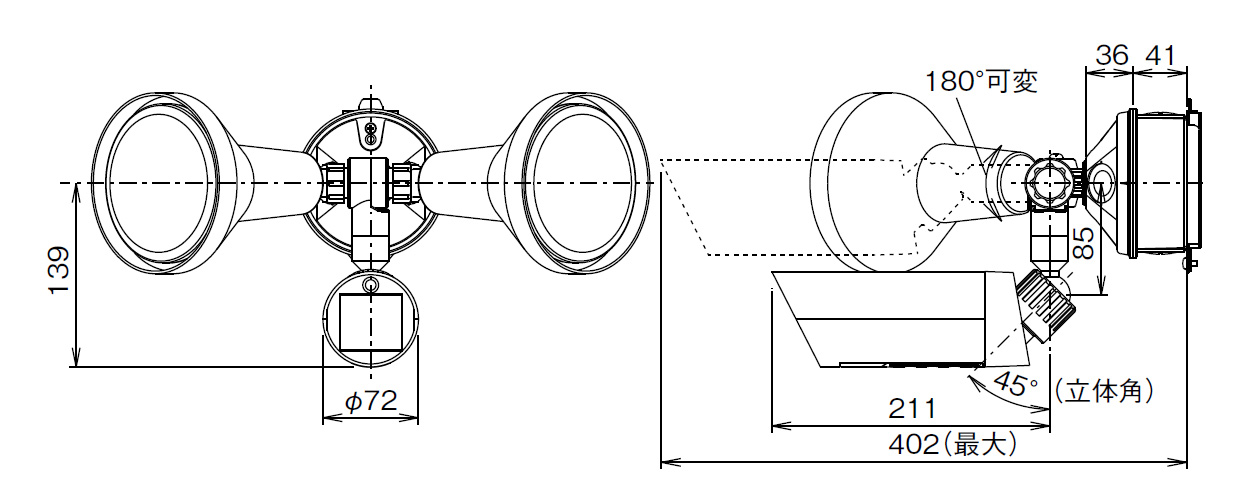

LCL-102W(W) 製品画像

資料ダウンロード

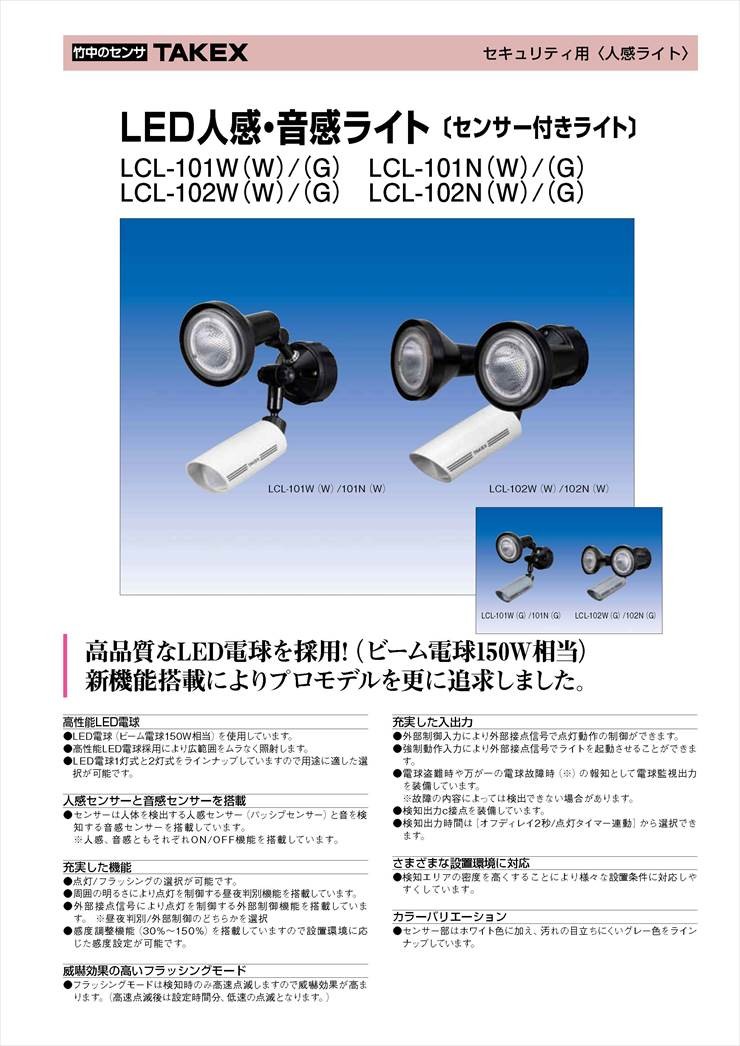

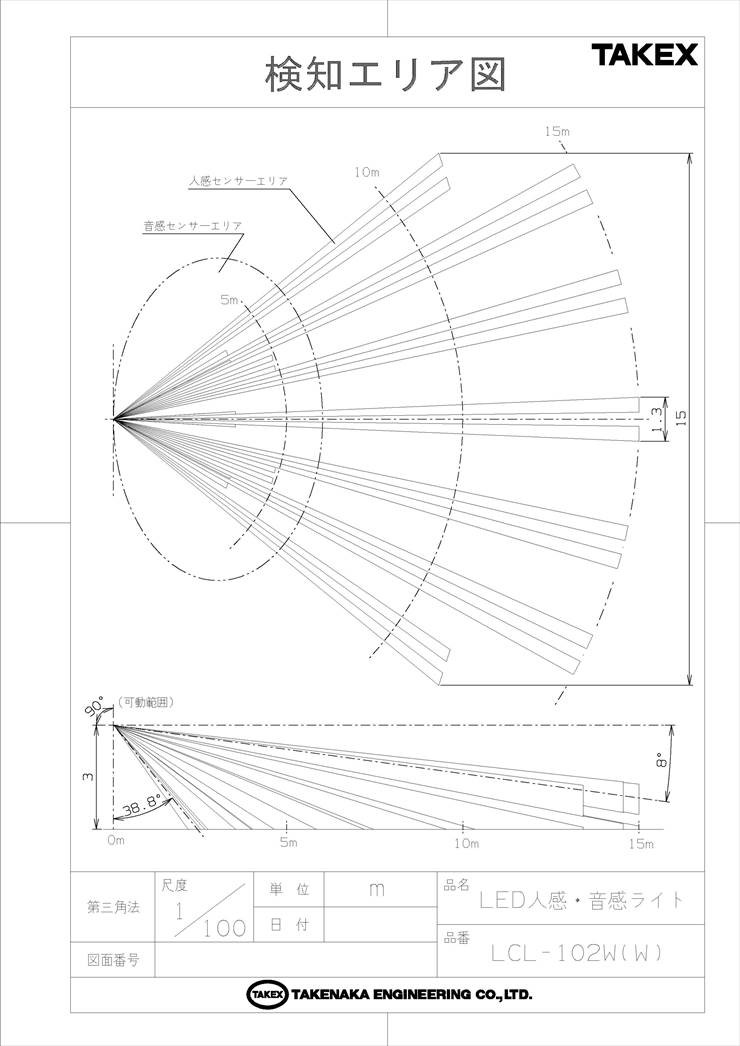

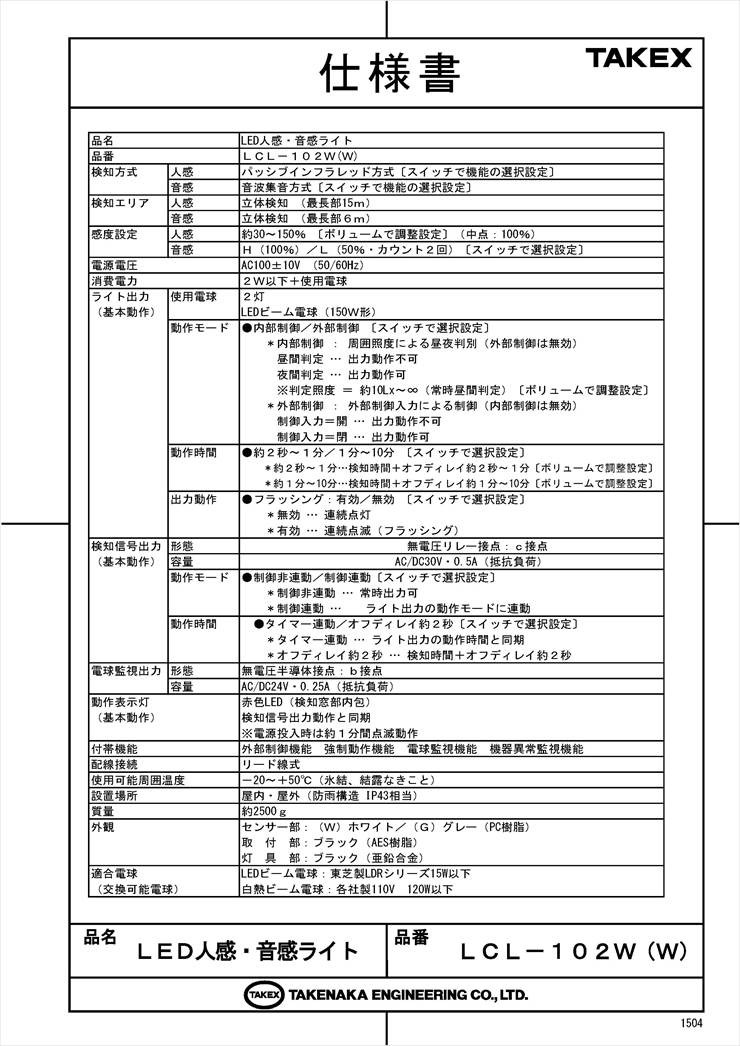

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • オフィスビルや倉庫の周囲監視
  • 駐車場・駐輪場の夜間防犯照明
  • 重要施設の侵入検知・威嚇
  • 防犯カメラの夜間起動用センサー
  • 外部システム（防犯盤等）との連動

導入前に確認したいポイント

  • AC100V電源の引き込みが必要です
  • 設置高さは約3mが推奨されます
  • IP43性能維持のため、下向き設置が必須です
  • 電球は適合モデル（東芝製推奨）をご確認ください

特長

人感センサーと音感センサーのデュアルセンシング

人体から放射される遠赤外線を捉えるPIRセンサーに加え、環境音を捉えるマイク（音感センサー）を内蔵しています。人感センサーの死角となる場所でも音で検知を補完でき、設定により「どちらか一方で検知（OR）」や、個別のON/OFF切り替えも可能です。

150W相当の高性能LEDによる広範囲照射

ビーム電球150W相当の高品質LED電球を2灯搭載。ムラのない均一な照射を実現しており、広いエリアを強力にカバーします。1灯ずつ角度を独立調整できるため、複雑な地形や広範囲のカバーに最適です。

強力な威嚇効果を発揮するフラッシングモード

検知時にライトを高速点滅させる「フラッシングモード」を選択可能です。不審者に対して視覚的な強い威嚇効果を与えると同時に、周囲へ異常をいち早く知らせることができます。点滅後は設定時間分、自動的に点灯に移行します。

システムの信頼性を高める電球監視機能

万が一の電球切れや故障を自己診断し、電球監視出力（b接点）として外部へ通知します。2灯型の本機は、片方が切れた際にもう1灯も停止させる高度なロジックを採用しており、管理者に確実なメンテナンスを促す設計です。

柔軟な運用を支える充実した入出力端子

外部からの接点信号でライトを強制的に点ける「強制動作入力」や、システム側から動作の可否を制御する「外部制御入力」を装備。さらに、検知信号（c接点）はライトの昼夜設定に関わらず24時間出力させる設定も可能です。

電球自動判別システムを搭載

装着された電球がLEDか白熱球かを起動時に自動判別。それぞれの特性に合わせた最適なフラッシング（点滅）パターンを自動で生成するため、電球の種類を問わず高い威嚇効果とデバイスの保護を両立します。

現場に合わせた緻密な感度・時間調整

人感センサー感度は30%〜150%の間で無段階調整が可能。また、点灯・出力時間も「約2秒〜1分」または「1分〜10分」のレンジから選択し、ボリュームで細かくセットアップできます。

選定時に評価したい強み

  • 死角ゼロ： PIRと音感の組み合わせで、直進方向の検知漏れもカバー。
  • フェイルセーフ： 球切れ時に信号出力とLED点滅で異常を知らせるプロ仕様。
  • 高度な連携： カメラ起動、防犯盤連動、強制点灯などあらゆる現場に対応。
  • 高品質照射： ビーム電球150W相当の明るさで、夜間映像の画質向上にも寄与。

施工・設置ガイド

本製品の性能を最大限に発揮し、長期にわたり安定運用するための重要なポイントです。

確認項目 この製品での考え方
設置姿勢 防雨性能（IP43）を保つため、必ず「下向き」に垂直に設置してください。
ウォームアップ 電源投入後、内部回路の安定まで約1分間は検知・出力動作を行いません。
検知特性 人感センサーは横切る動きに敏感です。侵入動線に対して横向きになるよう調整してください。
コーキング 取付ベースの上部、側面、入線口には必ず防水処理を施してください。

動作表示灯（赤色LED）のステータス

LEDの挙動 意味
約1分間の点滅 電源投入直後のウォームアップ状態（待機中）
点灯（設定時間分） 正常検知による出力中
連続点滅（継続） 電球切れ、ソケット接触不良、または機器内部の異常
消灯 正常待機中、または動作禁止設定中

製品仕様

項目 内容
品名LED人感・音感ライト
品番LCL-102W(W)
検知方式人感：パッシブインフラレッド方式
音感：音波集音方式
検知エリア人感：立体検知（最長部15m）
音感：立体検知（最長部6m）
感度設定人感：約30〜150%（ボリューム調整）
音感：H（100%）／L（50%・カウント2回）
電源電圧AC100±10V（50／60Hz）
消費電力2W以下 ＋ 使用電球分
ライト出力使用電球：2灯 LEDビーム電球（150W形相当）
動作モード：内部制御（昼夜判別）／外部制御 切替
動作時間：約2秒〜1分 ／ 1分〜10分 切替
出力動作：点灯 ／ フラッシング（点滅） 切替
検知信号出力無電圧リレー接点（c接点） AC/DC30V・0.5A
動作：制御連動 ／ 非連動（24時間）切替可能
電球監視出力無電圧半導体接点（b接点） AC/DC24V・0.25A
付帯機能外部制御機能、強制動作機能、電球監視機能、電球自動判別機能
設置場所屋内・屋外（防雨構造IP43相当）
使用温度範囲－20℃〜+50℃（氷結・結露なきこと）
質量約2,400g
適合電球LEDビーム電球：東芝製LDRシリーズ15W以下
白熱ビーム電球：各社製110V 120W以下

FAQ

Q：電源を入れてもすぐにライトが反応しません。 A：電源投入直後は約1分間のウォームアップ時間が必要です。この間は動作表示灯（赤色LED）が点滅し、検知・出力動作は行われません。
Q：赤色LEDがずっと点滅しているのは故障ですか？ A：電源投入直後でない場合、電球切れ、ソケットの緩み、または内部異常を示しています。電球を確認し、それでも解消されない場合は点検を依頼してください。
Q：昼間でもライトを点灯させることはできますか？ A：はい、昼夜判別ボリュームを「昼・夜」側に最大まで回すと、周囲が明るい状態でも検知して点灯するようになります。
Q：外部の防犯システムと連動できますか？ A：可能です。無電圧リレー接点（c接点）を備えており、検知信号を外部へ出力できます。DIPスイッチの設定により、ライトの点灯設定とは独立して24時間出力させることも可能です。
Q：音感センサーのみ、または人感センサーのみで使えますか？ A：はい、本体内部のDIPスイッチ（1番・2番）を設定することで、人感のみ、音感のみ、またはその両方のいずれかに動作を限定できます。
Q：雨のあたる屋外に設置しても大丈夫ですか？ A：IP43相当の防雨構造ですので屋外設置可能です。ただし、必ずセンサー窓が下を向くように垂直に取り付け、コーキング処理を適切に行ってください。
Q：フラッシングモードとはどのような機能ですか？ A：不審者を検知した際、ライトを高速でパカパカと点滅させる威嚇機能です。非常に目立つため、防犯効果が極めて高い設定です。
Q：白熱電球も使用できますか？ A：はい、LEDだけでなく白熱ビーム電球（110V 120W以下）も使用可能です。自動判別機能により、電球に応じた最適な動作を行います。
Q：検知距離はどれくらいですか？ A：人感センサーは高さ3m設置時に最長約15m、音感センサーは半径約6mが集音の目安となります。
Q：強制的にライトを点灯させる入力はありますか？ A：はい、オレンジ色のリード線（強制動作入力）を接点短絡させることで、センサー検知に関わらず外部スイッチ等からライトを点灯させることができます。
