人感・音感ライト 2灯型 線検知型 外部制御対応 ホワイト [LCL-102N(W)]

人感・音感ライト 2灯型 線検知型 外部制御対応 ホワイト [LCL-102N(W)]

販売価格: 会員のみ販売

商品詳細

TAKEX 人感・音感ライト 線検知型 30m検知 外部制御対応

人感・音感ライト 2灯型 LCL-102N(W)
線検知型（最長30m） 外部制御対応 ホワイトモデル

最長30mの線検知PIRセンサーと、破壊音や足音を捉える音感センサーを融合。広範囲・長距離の「ライン防衛」に特化した、高機能2灯式LEDセンサーライトです。

LCL-102N(W)は、敷地境界や外周フェンス沿い、長い通路などの警備に最適なプロフェッショナルモデルです。LEDビーム電球2灯による強力な照明・威嚇機能に加え、他システムとの高度な連動を可能にする充実した入出力端子を装備。球切れを検知する監視機能など、現場運用における信頼性を徹底的に追求しています。

型番： LCL-102N(W)検知方式： PIR（人感）＋音波集音（音感）
検知距離： 人感：最長30m（線） / 音感：6m電源： AC100V

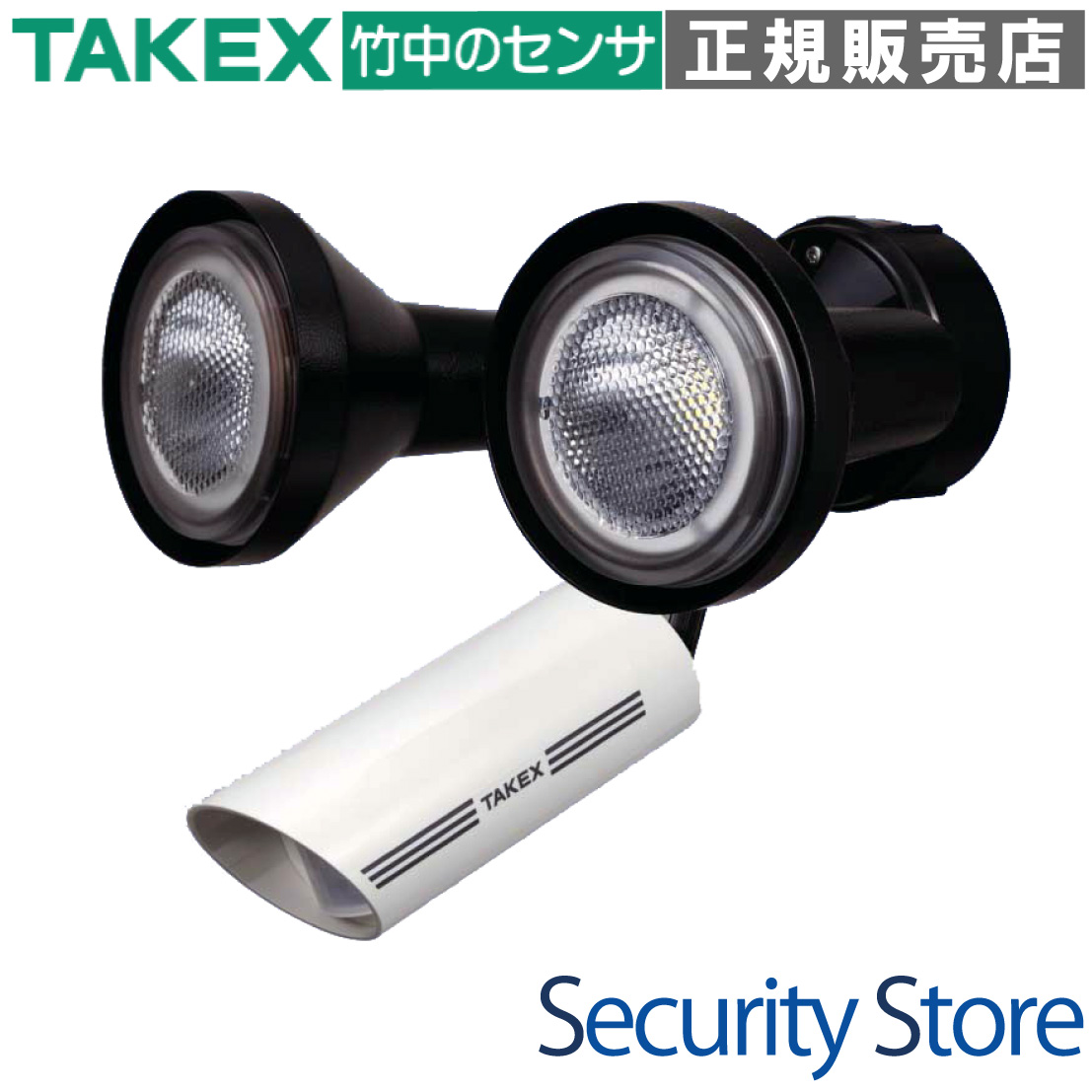

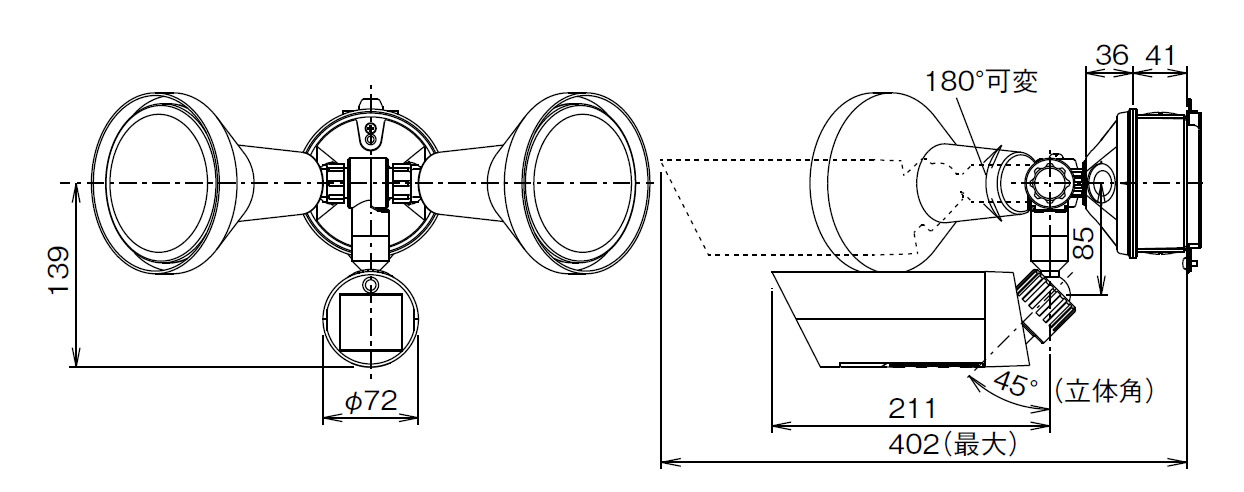

LCL-102N(W) 製品画像

資料ダウンロード

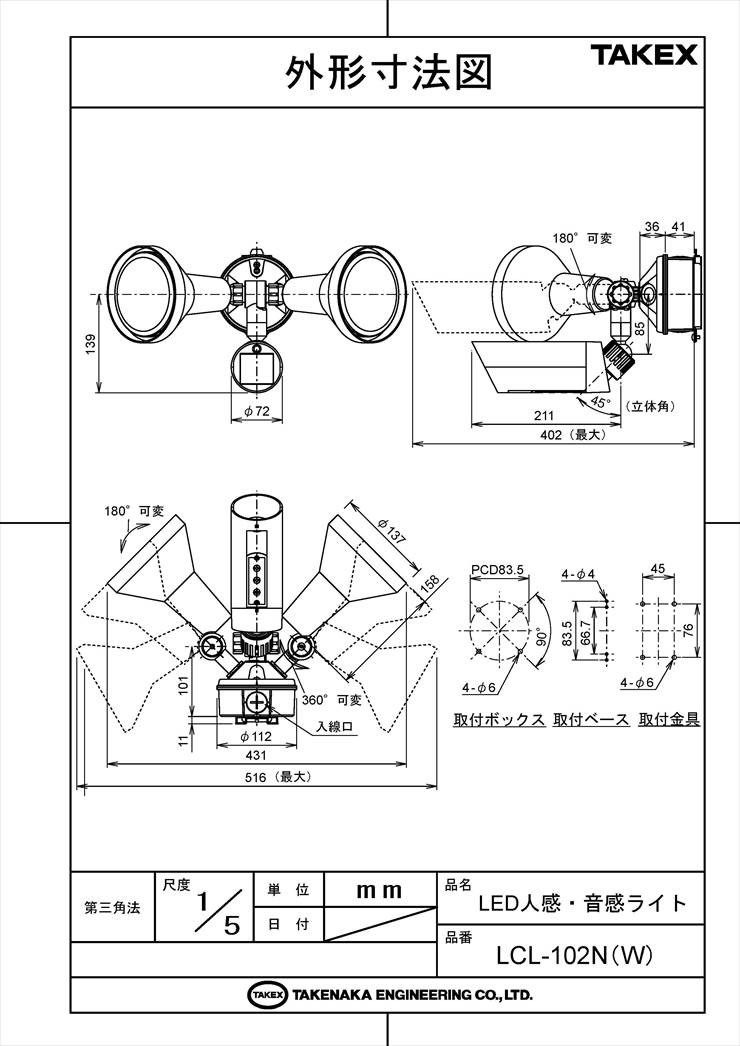

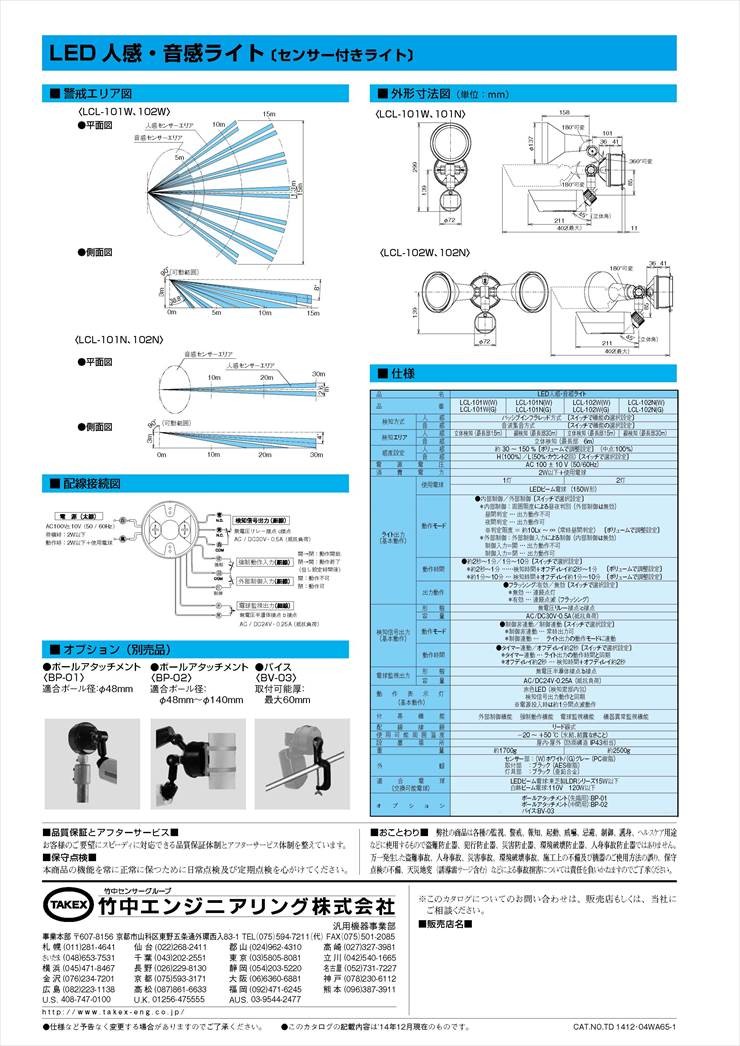

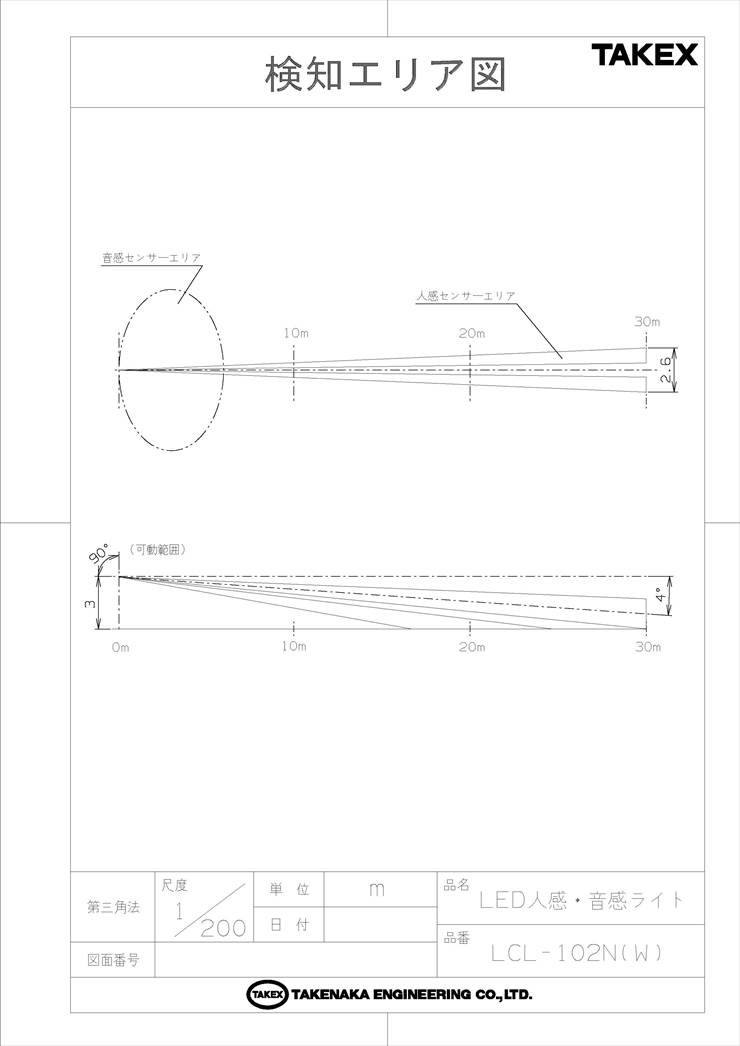

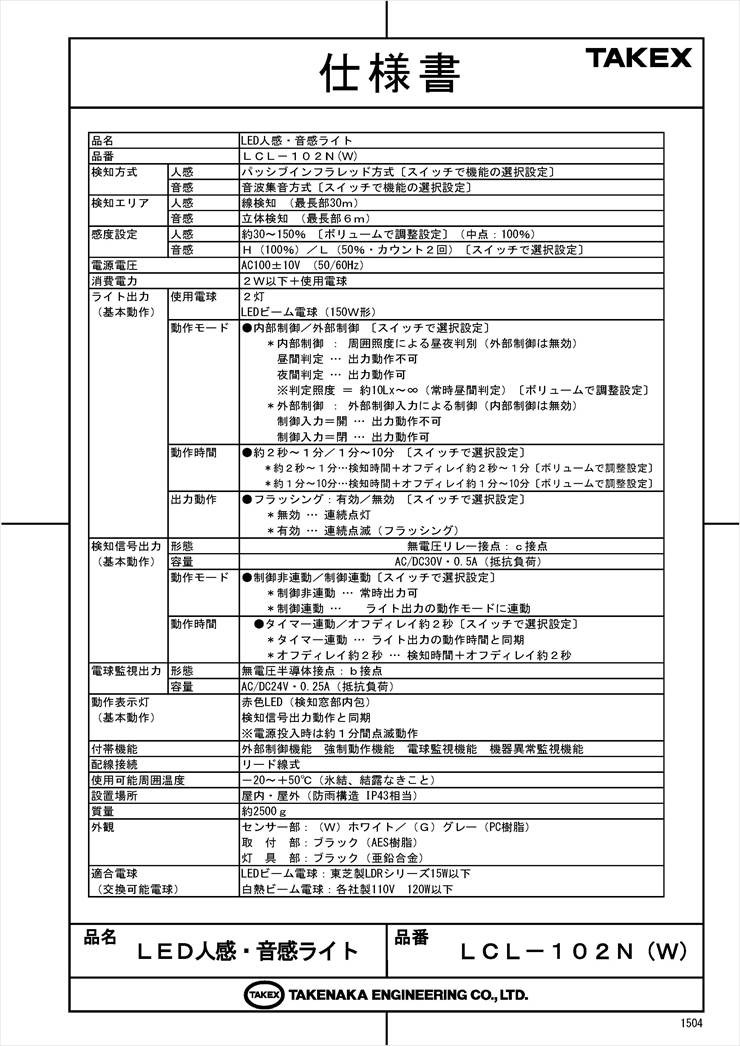

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 敷地境界線や外周フェンス沿いの警戒
  • 工場・倉庫の長い通路や搬入口の防犯
  • 資材置場や駐車場への侵入者威嚇
  • 他システムと連動した統合防犯システム

導入前に確認したいポイント

  • AC100V電源の確保が可能か
  • 検知したいラインに対して横切る動線か
  • 取付高さや角度の調整余地があるか
  • 音感センサー有効時の周囲騒音状況

主な特長

1. 最長30mをカバーする長距離「線検知」レンズ

人感センサー（PIR方式）には、特定のラインをピンポイントで監視する線検知型レンズを採用。最長部で30mという広大な検知距離を誇り、外周フェンス沿いや建物の壁面沿いなどの「ライン警戒」において圧倒的なパフォーマンスを発揮します。不要なエリアへの反応を抑えつつ、侵入経路を確実に捉えます。

2. 「人感」と「音感」のデュアル・センシング技術

熱源を捉えるパッシブセンサーに加え、音を検知する音感センサーを搭載。人感センサーの死角や、障害物によって熱源が遮られる環境下でも、破壊音や物音をトリガーにライトを起動させることができます。設定により「人感のみ」「音感のみ」「両方の論理和（OR）」を選択可能です。

3. ビーム電球150W相当の高性能LEDを2灯搭載

高品質なLED電球を採用し、広範囲をムラなく強力に照射します。1灯式ではなく2灯式（LCL-102N）とすることで、異なる方向を同時に照らす、あるいは特定ポイントをより強力に照射するなど、設置現場に合わせた柔軟な配光が可能です。

4. 視覚的威嚇効果を高める「フラッシングモード」

検知時に高速点滅を行うフラッシングモードを搭載。単なる点灯に比べ、侵入者に対する心理的な威嚇効果が極めて高く、犯罪の未然防止に大きく貢献します。高速点滅後は、設定した時間分だけ低速点滅（または点灯）へと移行し、周囲への報知を継続します。

5. 運用の穴を作らない「インテリジェント電球監視」

2灯ある電球の状態を常時監視。万が一、片方の電球が切れたり、ソケットから緩んだりした場合には、もう一方の正常な電球の点灯も停止させ、本体のLEDインジケーターを点滅させて異常を知らせます。電球監視出力接点を利用すれば、遠隔地の中央監視盤へアラートを送ることも可能です。

6. 統合システムへの組み込みを支える多彩な入出力

外部制御入力（システムによる動作許可/禁止）、強制動作入力（外部スイッチ等による点灯）、検知信号出力（c接点）、電球監視出力（b接点）を全て装備。監視カメラの録画トリガーや、ホームセキュリティ、BEMS等との高度な連携が可能です。

7. 現場環境に合わせた細やかなチューニング機能

感度調整（30%〜150%）や昼夜判別レベルの調整はもちろん、音感センサーの感度（H/L）や検知カウント数（L設定時は2回検知で動作）の切り替えなど、誤報を抑えつつ確実な検知を実現するためのプロ向け設定項目が充実しています。

8. 優れた耐候性と防雨構造（IP43相当）

屋外設置を前提とした防雨構造（IP43相当）を採用。センサー部には高耐久の樹脂素材、灯具部には堅牢な亜鉛合金を使用しており、過酷な屋外環境下でも長期間安定したパフォーマンスを維持します。

選定時に評価したい強み

  • 長距離警戒の信頼性： 30mという長距離を1台でカバーできるため、設置台数の削減が可能。
  • フェイルセーフ設計： 球切れ時に即座に異常を出力・表示するため、警備の空白期間を防げる。
  • 柔軟なシステム連動： 強制入力や制御入力を備え、既存のセキュリティ設備に後付けしやすい。
  • 誤報対策の充実： 音感の2カウント設定や人感の感度調整により、環境要因による誤動作を最小化。

動作表示灯（赤色LED）の状態確認

センサー検知窓内に内蔵されたLEDの挙動により、現在の機器ステータスを判別できます。

表示状態機器の状態内容と対応
約1分間の連続点滅電源投入直後ウォームアップ状態です。点滅が終わるまで待機してください。
検知時に点灯センサー検知正常動作。検知信号出力と同期して点灯します。
継続的な点滅電球異常・故障電球の球切れ、緩み、または内部回路異常です。点検してください。
消灯正常待機時検知待機状態です。

配線・端子仕様（リード線式）

リード線色機能仕様・定格
白（太） / 黒（太）電源入力AC100V ±10V (50/60Hz)
黄 / 白 / 青（細）検知信号出力無電圧c接点（AC/DC30V・0.5A 抵抗負荷）
赤 / 黒（細）電球監視出力無電圧b接点（AC/DC24V・0.25A 抵抗負荷）
橙 / 緑（細）強制動作入力無電圧接点入力（開→閉で点灯開始）
灰 / 緑（細）外部制御入力無電圧接点入力（閉で動作許可 / 開で動作禁止）

製品仕様

項目内容
品名LED人感・音感ライト
品番LCL-102N(W)
検知方式人感：パッシブインフラレッド方式
音感：音波集音方式
検知エリア人感：線検知（最長部30m）
音感：立体検知（最長部6m）
感度設定人感：約30〜150%（ボリューム調整）
音感：H（100%）／L（50%・カウント2回）（スイッチ切替）
電源電圧AC100±10V（50／60Hz）
消費電力2W以下 ＋ 使用電球分
ライト出力LEDビーム電球（150W形相当）×2灯
動作モード内部制御（照度判定）／外部制御（入力信号判定）切替
動作時間約2秒〜1分 ／ 1分〜10分（スイッチ切替＋ボリューム調整）
出力動作連続点灯 ／ フラッシング（点滅） 切替
電球監視出力無電圧半導体接点：b接点（AC/DC24V・0.25A）
付帯機能強制動作機能、電球監視機能、機器異常監視、電球自動判別機能
使用周囲温度－20℃〜+50℃（結露なきこと）
設置場所屋内・屋外（防雨構造IP43相当）
質量約2,400g
外観材質センサー・取付部：樹脂 / 灯具部：亜鉛合金
適合電球LEDビーム電球（東芝製LDRシリーズ15W以下推奨）
または 白熱ビーム電球（110V 120W以下）

FAQ

Q：線検知30mとありますが、どのような場所に適していますか？ A：検知エリアが非常に狭く長いため、フェンス沿いや壁際、長い通路、敷地境界などの監視に最適です。逆に、広い庭全体をカバーしたい場合は、立体検知型のモデルをご検討ください。
Q：音感センサーだけでライトを点灯させることはできますか？ A：はい、内部のDIPスイッチ（1・2番）の設定により「音感のみ」で動作させる設定が可能です。
Q：片方の電球が切れたらどうなりますか？ A：本機は安全とメンテナンス性の向上のため、片方の電球が異常（球切れ・緩み）になった際、もう一方の正常な電球も点灯させない仕様になっています。同時に本体のLEDが点滅して異常を知らせます。
Q：昼間でもセンサー検知時にライトを点灯させることは可能ですか？ A：動作モード（昼夜判別）ボリュームを「昼・夜（∞）」側に回し切ることで、周囲の明るさに関わらず検知時に点灯させることができます。
Q：フラッシングモードの点滅間隔はどのくらいですか？ A：LED電球使用時、検知直後は約0.9秒ON/0.75秒OFFの高速点滅で威嚇し、その後設定時間分は低速点滅（点灯時間の約1/4の周期）となります。
Q：外部から強制的にライトを点けることはできますか？ A：はい、強制動作入力端子（橙・緑）を短絡（閉）させることで、センサーの検知に関わらずライトを強制点灯させることができます。
Q：雨が直接当たる場所に設置しても大丈夫ですか？ A：IP43相当の防雨構造ですので屋外設置可能ですが、完全防水ではありません。必ずセンサー部を下向きにし、垂直から10度以内の傾斜で設置してください。また、取付ベースの周囲はコーキング処理を推奨します。
Q：音感センサーが車の通る音などで誤動作しませんか？ A：環境騒音がある場合は、音感感度を「L」設定にすることをお勧めします。これにより「一定時間内に2回音を検知」して初めて動作するカウントモードになり、突発的なノイズによる誤動作を低減できます。
Q：検知信号出力（接点）を使って監視カメラを録画開始させることはできますか？ A：可能です。無電圧c接点を備えているため、カメラ側の入力端子に接続できます。DIPスイッチ設定により、ライトの点灯時間と同期させるか、2秒間のワンショット信号にするかを選択可能です。
Q：電源投入後、すぐに検知動作が始まらないのですが。 A：本機は電源投入後、内部回路の安定のために約1分間のウォームアップ時間が必要です。この間は動作表示灯が赤く点滅し、検知動作は行いません。
