人感・音感ライト 2灯型 立体検知型 外部制御対応 グレー [LCL-102W(G)]

人感・音感ライト 2灯型 立体検知型 外部制御対応 グレー [LCL-102W(G)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 人感・音感センサーライト IP43 防雨型 BtoBシステム連動

LCL-102W(G) 人感・音感ライト 2灯型 立体検知型 外部制御対応 グレー

遠赤外線と音響のダブル検知で死角を打破。LED2灯による圧倒的威嚇力と、高度な自己診断機能を備えたプロ仕様モデル。

  • 型番： LCL-102W(G)
  • 検知方式： PIR方式 ＋ 音波集音方式
  • 電源電圧： AC100V (50/60Hz)
  • 設置場所： 屋内外（IP43相当）
  • ライト出力： LEDビーム電球 2灯
  • 外部入出力： 検知出力・電球監視出力・外部制御入力等

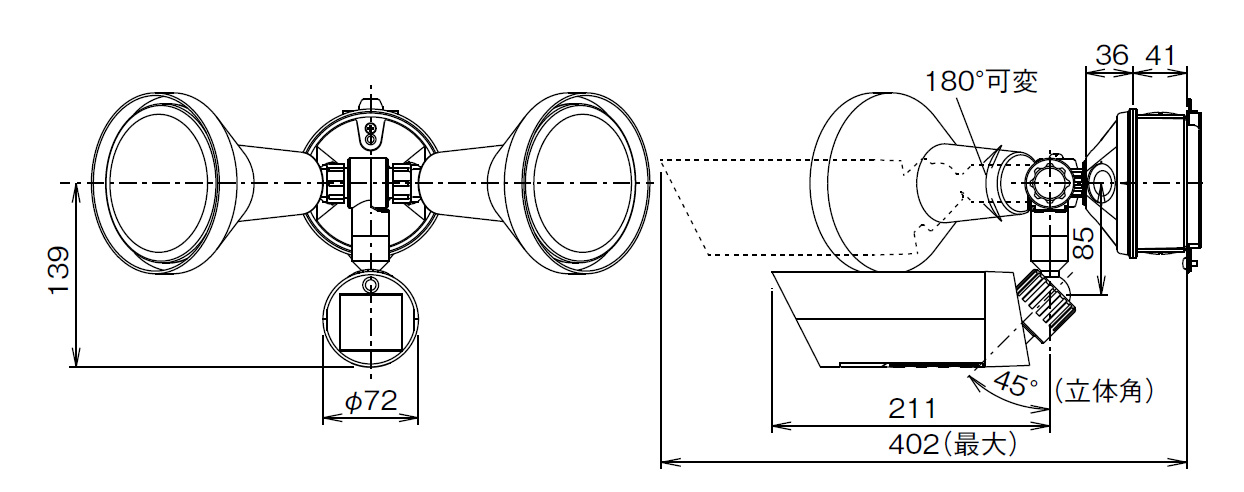

LCL-102W(G) 製品画像

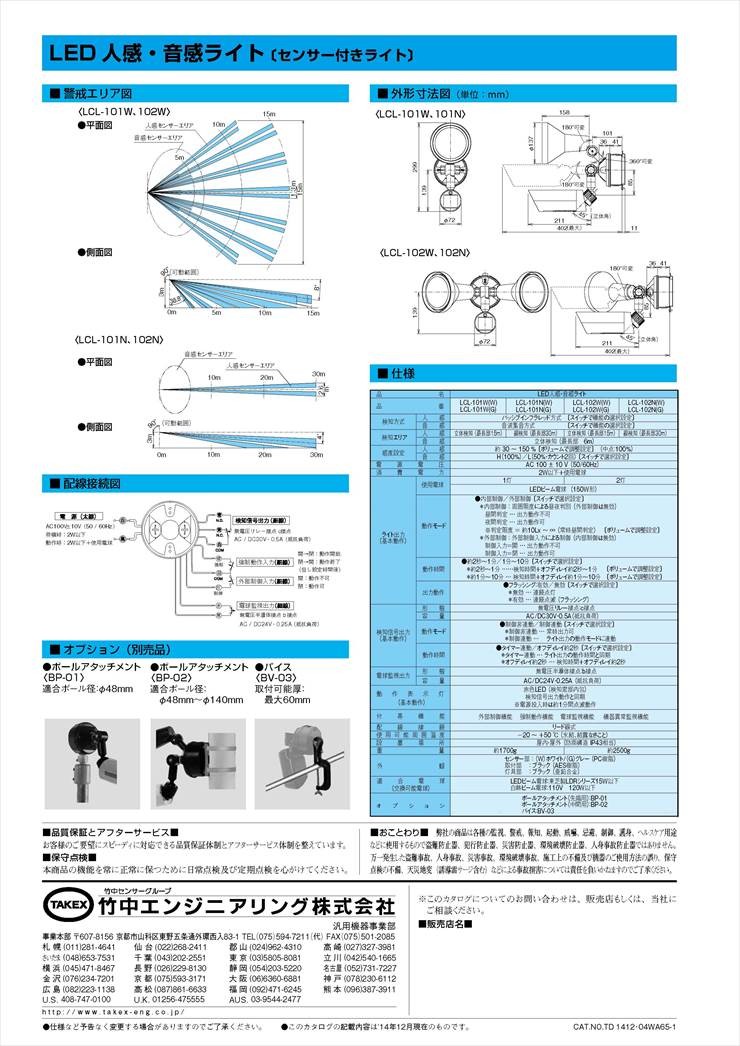

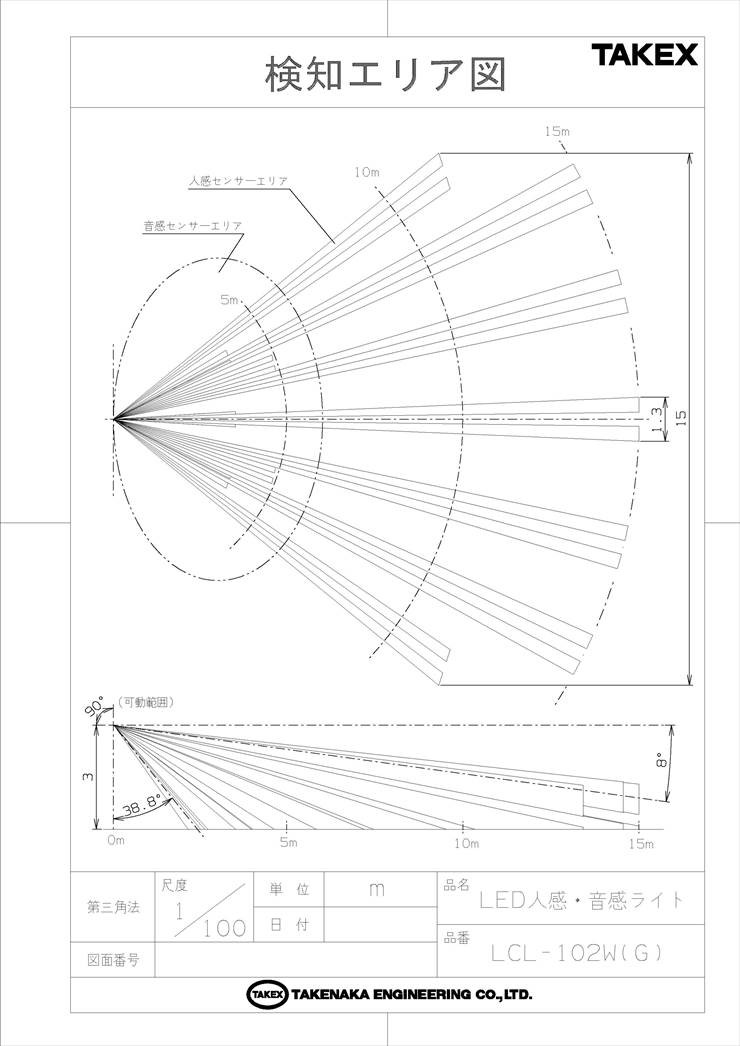

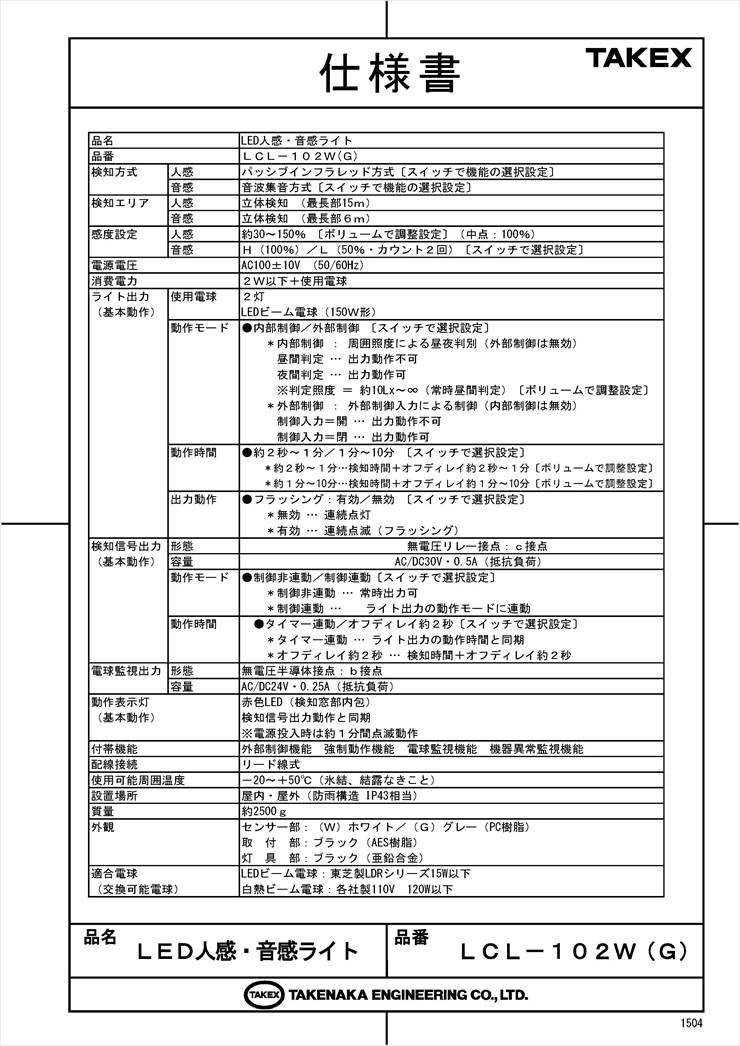

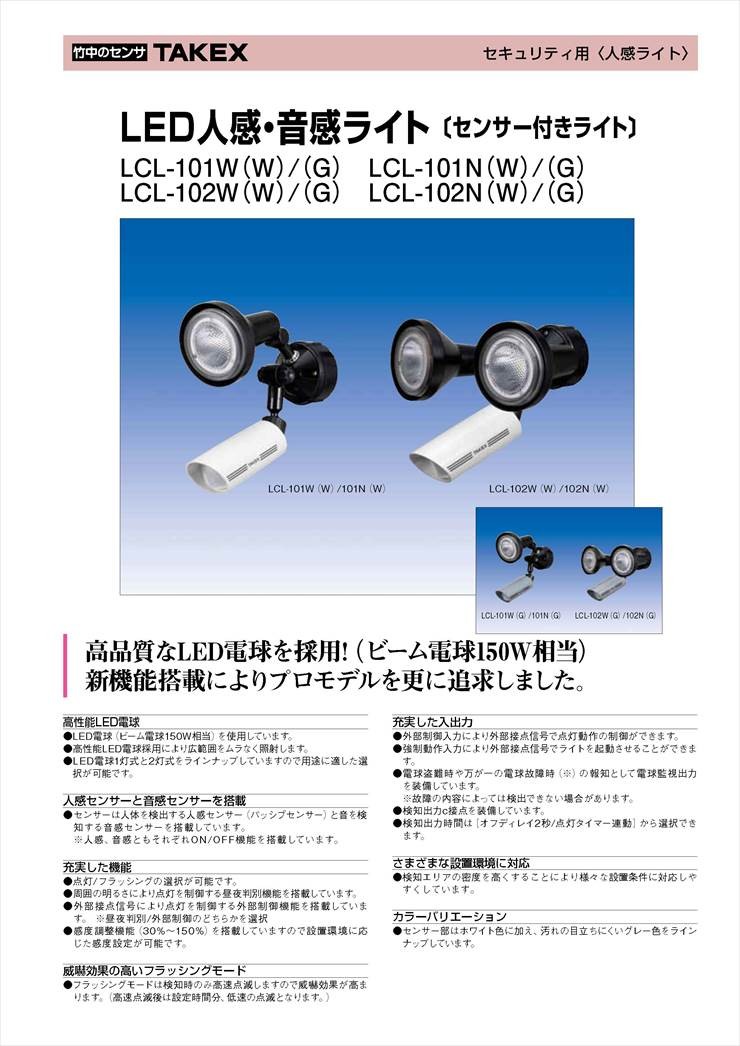

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 資材置場や倉庫入口の強力な防犯威嚇
  • 侵入経路が複数ある複雑な現場の監視
  • 警備システムや防犯カメラとの密接な連動
  • 夜間の安全確保と省エネを両立したい法人施設

導入前に確認したいポイント

  • AC100V電源の確保（接地側配線の確認）
  • 設置高さ（標準3m）と検知距離（最大15m）の適合
  • 音感センサー併用時の周囲環境音ノイズ
  • LED電球（東芝LDRシリーズ15W以下）の適合

特長

人感（PIR）× 音感 のデュアルセンシング・テクノロジー

人体から放射される遠赤外線を捉える「人感センサー」と、環境内の突発的な音を捉える「音感センサー」の2種類を搭載。死角からの侵入や、センサーに対して直進してくる動きなど、単一センサーでは捉えにくい状況も逃さず検知します。現場に合わせて、どちらか一方での検知、あるいは両方の論理和（OR）による検知を切り替え可能です。

高品質LEDビーム電球2灯による強力な照射性能

150W相当のLEDビーム電球を2灯搭載。広範囲をムラなく照射し、夜間の不審者に対して極めて高い威嚇効果を発揮します。また、灯具部は上下左右に広範囲な角度調整が可能で、現場の形状に合わせて最適な照射角を構築できます。

威嚇・警告効果を高める「フラッシングモード」

検知時にライトを高速点滅させるフラッシング機能を搭載。通常の点灯に比べて不審者の心理に強く働きかけ、犯罪の抑止に貢献します。LED電球か白熱電球かを自動判別し、それぞれの特性に最適な点滅パターンを自動生成するインテリジェント設計です。

プロ仕様の充実した入出力インターフェース

検知信号を出力する無電圧c接点はもちろん、外部からライトを強制点灯させる「強制動作入力」、システム側から動作の可否を制御する「外部制御入力」を装備。防犯盤やネットワークカメラシステムと高度に統合した運用が可能です。

インテリジェント電球監視・自己診断システム

電球の球切れやソケットの接触不良を常時監視します。万が一、2灯のうち一方が故障した場合、あえて残りの1灯も動作を停止させ、管理者へ迅速なメンテナンスを促す独自のロジックを採用。同時に専用の「電球監視出力（b接点）」を反転させ、遠隔地への異常通知を行います。

現場の条件に合わせる緻密な感度・動作調整

人感センサーの感度は30%〜150%の間で無段階調整が可能。また、音感センサーもレベル設定（H/L）をDIPスイッチで変更できます。検知後の保持時間も、2秒〜10分の広いレンジから選択できるため、通路の照明から長時間の威嚇まで柔軟に対応します。

選定時に評価したい強み

  • 信頼性： センサー専業メーカーTAKEXの高度な検知ロジック
  • 連携性： 豊富な入出力によるセキュリティシステムとの高い親和性
  • 施工性： スイッチボックス対応の取付ベースと柔軟な角度調整
  • 保守性： 電球監視出力によるダウンタイムの最小化

施工・設置ガイド

本機は防雨構造（IP43相当）ですが、性能を維持するために以下のルールを厳守してください。

確認項目 施工上の注意点
取付姿勢 必ず下向きに設置してください。横向きや倒立設置は内部浸水・故障の原因となります。
ウォームアップ 電源投入後、約1分間は安定動作のための待機時間です。この間は検知・出力しません。
配線処理 AC100Vの電源線と信号線（接点等）は、誘導ノイズを避けるため分離して配線してください。
防水処理 取付ベース周囲、入線口、未使用のノックアウト穴は必ずコーキング剤で埋めてください。

動作表示灯（赤色LED）の状態確認

約1分間の点滅 電源投入直後の初期安定化待機中。
点灯 検知動作中（ライト点灯・接点出力と連動）。
連続点滅 電球切れ、ソケット接触不良、または内部回路異常の警告。
消灯 正常な待機状態、または外部制御/照度判定による停止中。

製品仕様

品名LED人感・音感ライト
品番LCL-102W(G)
検知方式人感：パッシブインフラレッド方式
音感：音波集音方式
検知エリア人感：立体検知（最長部15m）
音感：立体検知（最長部6m）
感度設定人感：約30〜150%（ボリューム調整）
音感：H（100%）／L（50%・カウント2回）
電源電圧AC100±10V（50／60Hz）
消費電力2W以下 ＋ 使用電球分
ライト出力使用電球：LEDビーム電球（150W形）× 2灯
動作時間：約2秒〜1分 ／ 1分〜10分（切替）
出力動作：点灯 ／ フラッシング（選択可）
検知信号出力無電圧リレー接点（c接点）AC/DC30V・0.5A
動作：制御連動 ／ 非連動（選択可）
電球監視出力無電圧半導体接点（b接点）AC/DC24V・0.25A
使用可能温度－20℃〜+50℃（氷結・結露なきこと）
設置場所屋内・屋外（防雨構造IP43相当）
質量約2,400g
適合電球LEDビーム電球（東芝製LDRシリーズ15W以下推奨）
白熱ビーム電球（110V 120W以下）も使用可能

FAQ

電源を入れてもすぐにライトが反応しません。故障ですか？ 故障ではありません。本機は電源投入後、約1分間は回路安定化のためのウォームアップ時間となります。この間はセンサー窓内の赤色LEDが点滅し、検知動作を行いません。1分経過後に再度テストを行ってください。
2灯のうち1灯が切れた場合、残りの1灯だけで運用できますか？ いいえ、本機は電球監視システムにより、どちらか一方が故障・球切れした場合には安全と保守のため、もう一方の正常な電球もあえて点灯させない仕様になっています。速やかに電球の交換を行ってください。
昼間でもライトを点灯させることはできますか？ はい、可能です。本体の「照度設定ボリューム」を「昼・夜」側に回し切ることで、周囲の明るさに関わらず検知時に点灯させることができます。
外部のスイッチからライトを強制的に点灯させることはできますか？ 可能です。「強制動作入力」端子（橙・緑の線）を短絡（閉じる）させることで、センサーの検知に関わらずライトを点灯させることができます。
音感センサーが風の音などで誤作動してしまいます。 DIPスイッチ3を「L」設定にすると、感度が50%になり、さらに「2回連続で音を検知」しないと反応しなくなるため、突発的なノイズによる誤動作を低減できます。それでも解決しない場合は音感センサーのみOFFにすることも可能です。
防犯カメラと連動させたいのですが、夜間以外も接点出力が出せますか？ 可能です。DIPスイッチ6を「非連動（ON）」に設定すると、ライトの点灯設定（昼夜判別）に関わらず、センサーが検知するたびに24時間接点出力を行うようになります。
LED電球以外の電球は使用できますか？ 白熱ビーム電球（110V 120W以下）も使用可能です。本機には電球自動判別機能が搭載されており、白熱球に最適な点滅リズムを自動で選択します。
設置できない場所はありますか？ 熱源（エアコン室外機）や揺れる樹木が検知エリア内にある場所、また強い振動が発生する場所は避けてください。また、ガラス越しでは人感センサーは反応しません。
赤色LEDがずっと点滅したままになります。 電球の球切れ、またはソケットが緩んで接触不良になっている可能性があります。一度電源を切り、電球の状態を確認してください。
「外部制御入力」とはどのような機能ですか？ 外部の警備システムやタイマーなどから「今はライトを動作させて良い」「今は動作させてはいけない」という許可を与える入力です。開状態で動作禁止、閉状態で動作許可となります。
