カード式送信機 押ボタン送信機 [TX-101A]

カード式送信機 押ボタン送信機 [TX-101A]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 426MHz帯 小電力ワイヤレス カード型送信機 セキュリティシステム

TX-101A カード式送信機 押ボタン送信機

厚さわずか6mm。胸ポケットやカードホルダーに収まる超コンパクト設計のワイヤレス送信機です。426MHz帯の優れた回折性を活かし、オフィスや店舗、介護現場での緊急呼び出しや防犯通知に高い信頼性を提供します。

  • 型番： TX-101A
  • 製品名： カード式送信機
  • 周波数帯： 426MHz帯（小電力セキュリティシステム）
  • 到達距離： 約100m（見通し距離）
  • 電源： コイン形リチウム電池 CR2032 × 1個
  • 電池寿命： 約2年（常温時、1日1回送信目安）

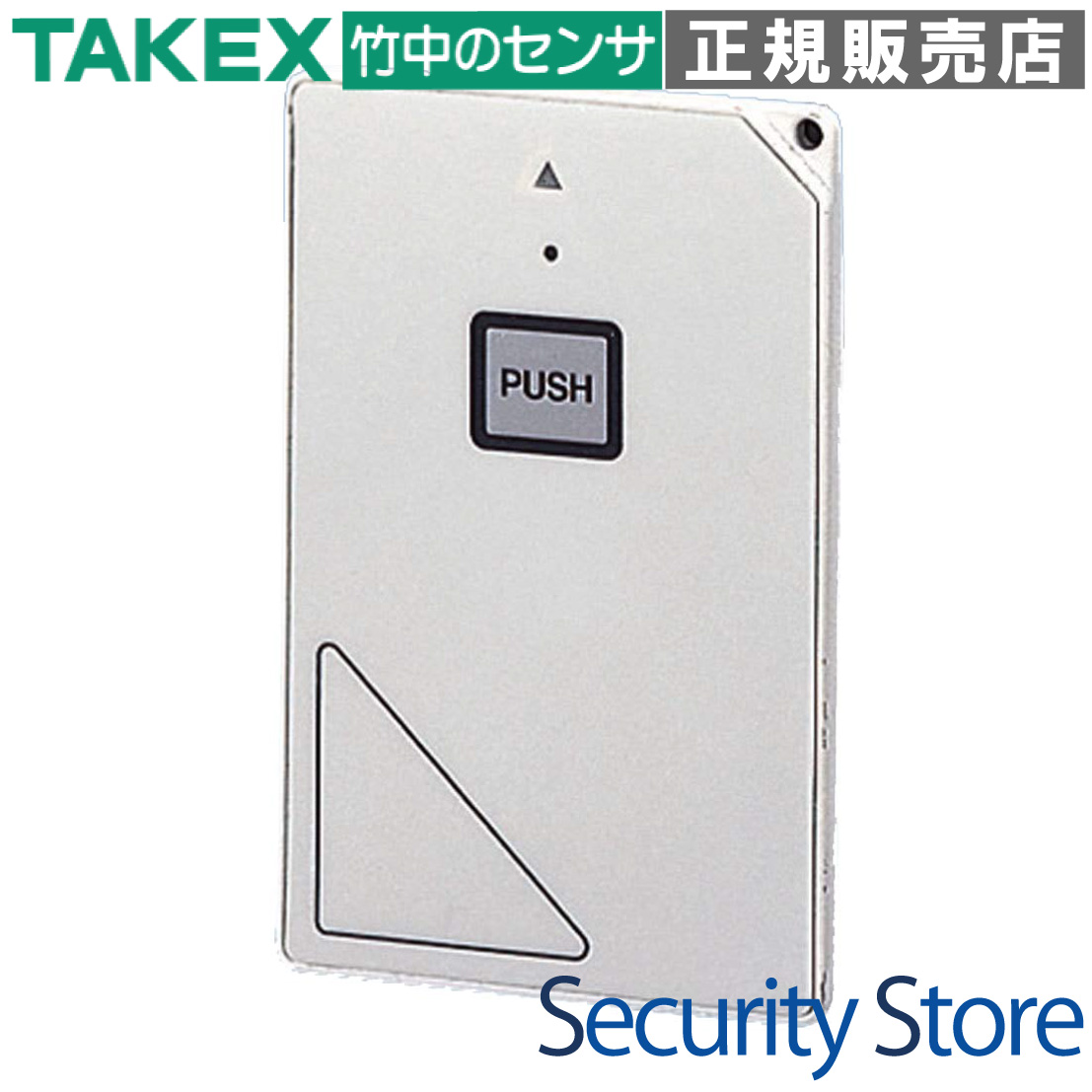

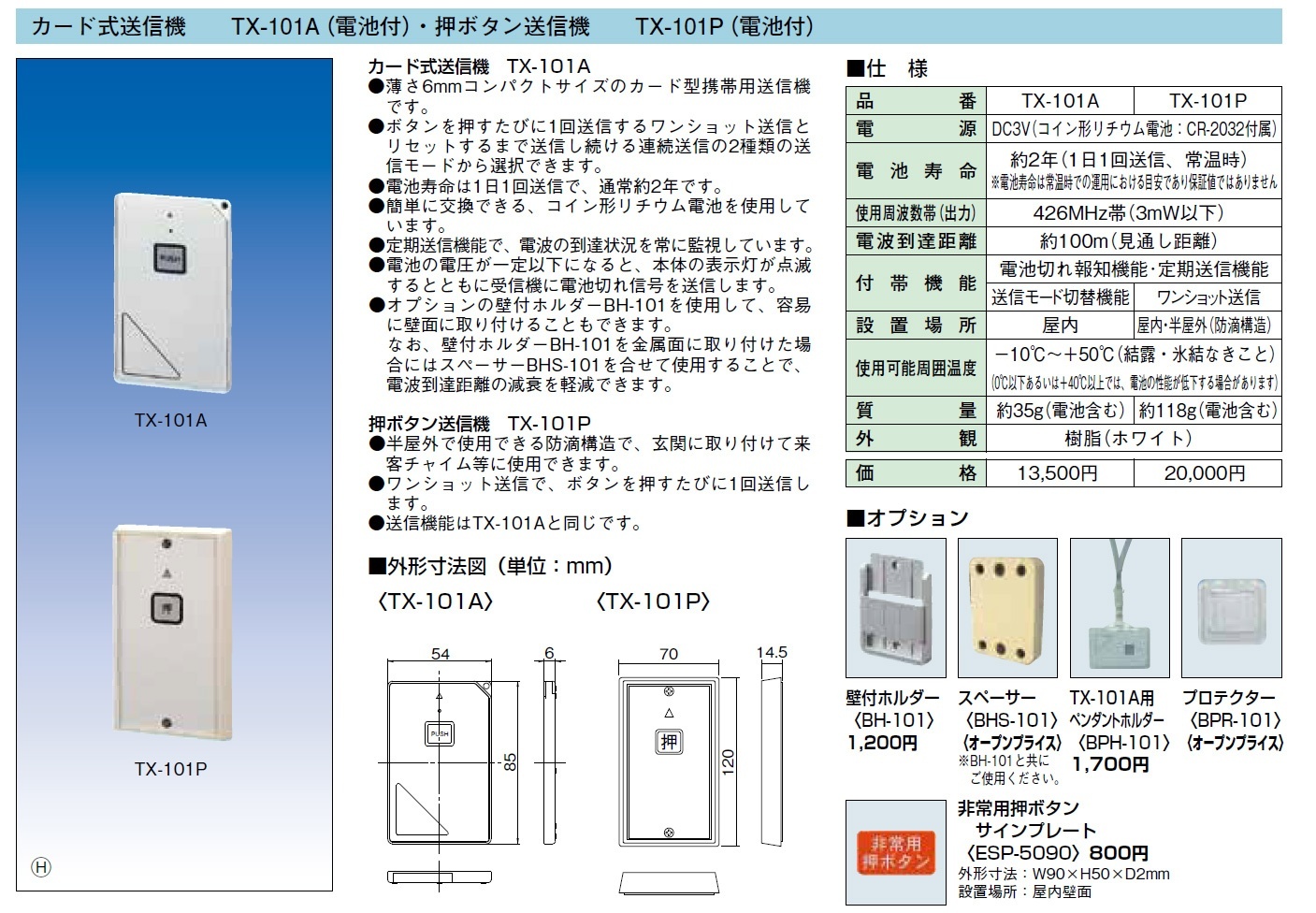

TX-101A カード式送信機 製品画像

資料ダウンロード

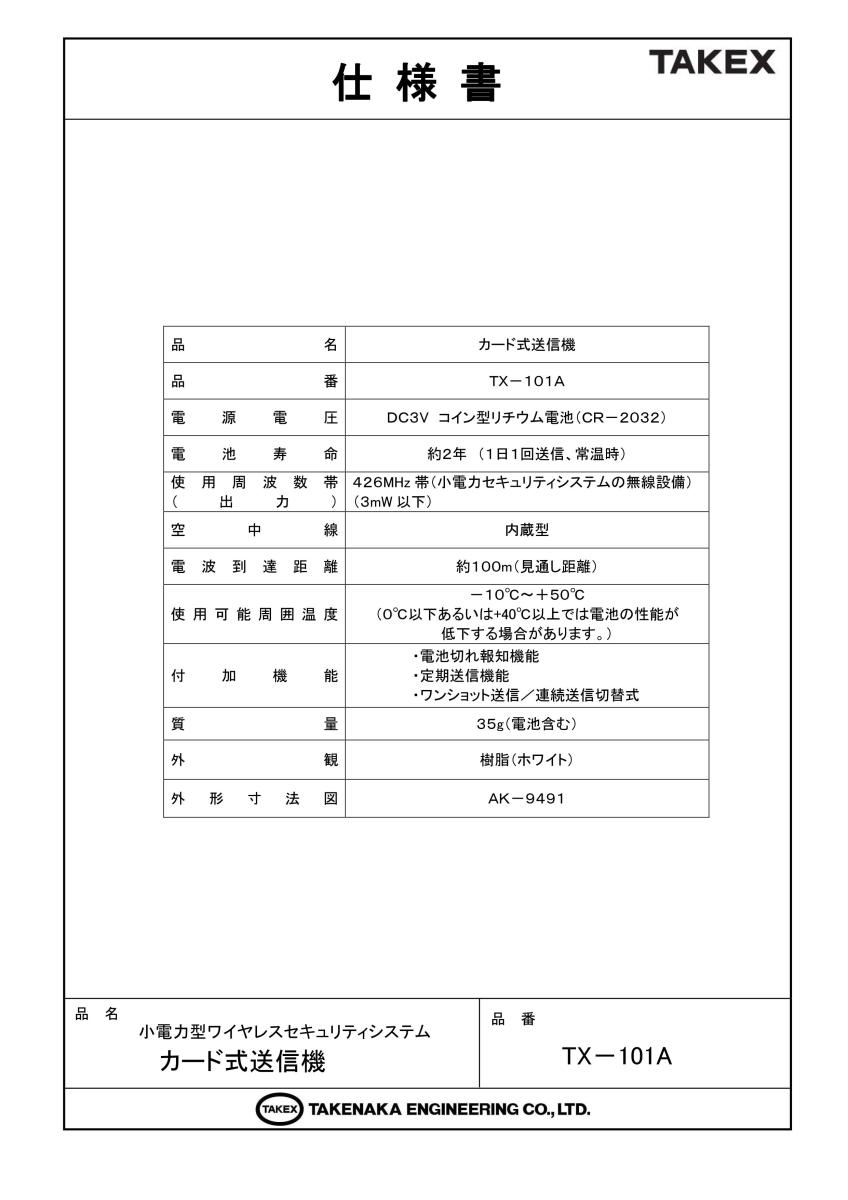

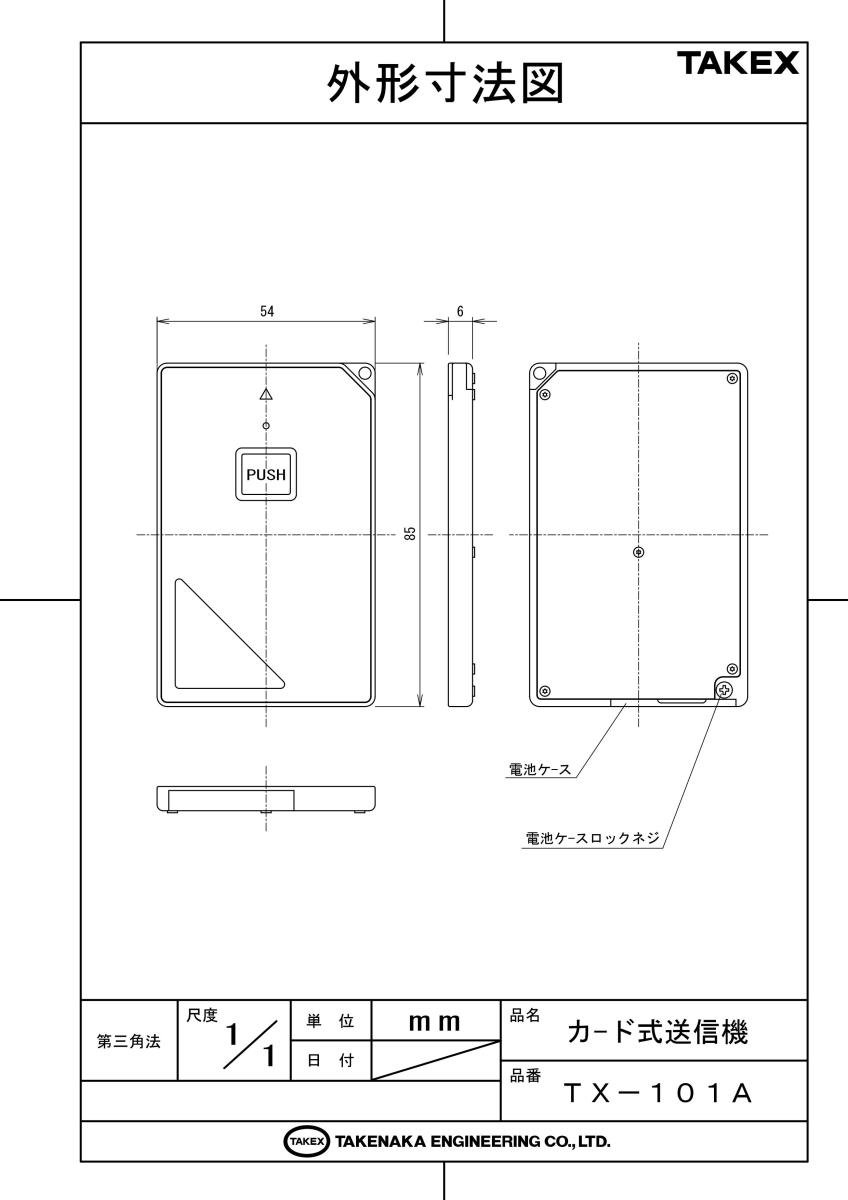

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 店舗・オフィスの非常用通報ボタン
  • 介護施設・病院でのナースコール代替
  • ホテルのフロント呼び出し、受付管理
  • 工場・倉庫内での異常発生時連絡

導入前に確認したいポイント

  • 金属製の壁面・扉への直接設置は避ける
  • 受信機への登録（ペアリング）作業が必要
  • 鉄筋コンクリート壁等による電波減衰
  • 複数台同時押しによる電波干渉の有無

特長

厚さ6mmの超薄型・コンパクト設計

クレジットカードサイズに迫る薄さ6mmを実現。携帯性に優れ、ストラップを使用した首掛けや、名札ホルダー、胸ポケットへの収納が容易です。現場スタッフの負担を最小限に抑えつつ、常時携行を可能にします。

426MHz帯による高い電波信頼性

Wi-Fi等で使われる2.4GHz帯に比べ、直進性が低く回折性に優れた426MHz帯を採用。壁や什器、パーティションなどの障害物がある屋内環境でも、電波が回り込みやすく、安定した通信性能を発揮します。

用途で選べる「ワンショット／連続送信」モード

ボタンを押すたびに1回送信する「ワンショット送信」と、一度押すとリセットするまで信号を出し続ける「連続送信」の2種類を内部スイッチで切り替え可能。用途に合わせて、単なる呼び出しから、確実な通報まで対応します。

電池切れを逃さない自己監視機能

電池電圧が規定値以下になると、本体のLEDが5秒に1回点滅し、同時に受信機へ「電池切れ信号」を送信します。現場での視認と管理システム側の両面から、電池切れによる不動作リスクを未然に防ぎます。

運用を支える「定期送信（ヘルスチェック）」

ユーザーのボタン操作がない時でも、一定間隔で生存信号を自動発信します。受信機側でこの信号を監視することで、送信機の紛失や故障、電波遮断といった異常を即座に検知し、システムの健全性を保ちます。

省電力設計とメンテナンスの容易さ

市販のコイン形リチウム電池（CR2032）1個で、1日1回の動作目安なら約2年間の運用が可能。特殊な電池を必要としないため、メンテナンス時のランニングコスト低減と入手性の高さを両立しています。

壁面固定運用への柔軟な対応

携帯用としてだけでなく、付属のマジックテープやオプションの壁付ホルダー（BH-101）を使用することで、壁面やデスク裏への固定設置も容易。設置環境の変化に合わせた運用変更が可能です。

選定時に評価したい強み

  • 障害物に強い： 426MHz帯採用により、屋内での電波到達安定性が高い。
  • 長期間の安心： 定期送信機能により、機器の生存確認を常時行える。
  • 運用ミスを防ぐ： 連続送信モードにより、一度の操作で確実な警報継続が可能。
  • 低コスト保守： 汎用のCR2032電池1個で約2年の長寿命設計。

表示灯（LED）と動作状態

表示灯の状態 製品ステータス 対応・意味
1秒間 点灯 正常送信中 ボタン押下または定期送信による電波発信。
5秒間 点灯（固定） 初期化中 電池投入直後の5秒間は、送信不可の初期化状態です。
5秒に1回 点滅 電池切れ報知 電池電圧が低下。速やかに電池を交換してください。
消灯したまま 待機中 または 故障 ボタンを押しても光らない場合は電池切れか故障です。

施工・設定ガイド

送信モードの切り替え

本体内部の設定スイッチにより、ボタン操作時の動作をカスタマイズできます。

  • ワンショット送信： 呼び出し用途に最適。ボタンを押すと1回だけ信号を送ります。
  • 連続送信： 非常通報に最適。1回押すと、「リセットスイッチ」を押すまで送信を継続します。

設置上の注意（電波減衰）

以下のような場所に設置すると、電波到達距離が極端に短くなる場合があります。

  • スチール製の机や扉、金属製の壁面への直接貼付。
  • アルミ箔入り断熱材が入った壁の内部。
  • 大型モーターやOA機器、分電盤の直近。

製品仕様

項目 内容
品名 / 品番 カード式送信機 / TX-101A
電源電圧 DC3V（コイン形リチウム電池 CR2032 × 1個）
電池寿命 約2年（常温、1日1回送信時）
※付属電池はテスト用です。
使用周波数帯 426MHz帯（小電力セキュリティシステムの無線設備）
送信出力 3mW以下
空中線（アンテナ） 内蔵型
電波到達距離 約100m（見通し距離）
使用可能周囲温度 -10℃ 〜 +50℃（0℃以下または+40℃以上では電池性能低下の可能性あり）
付加機能 電池切れ報知機能、定期送信機能、ワンショット/連続送信切替式
質量 約35g（電池含む）
外観材質 ABS樹脂（カラー：ホワイト）
外形寸法 幅 54mm × 高さ 85mm × 厚さ 6mm

FAQ

Q：電池寿命はどれくらいですか？ A：常温環境下で、1日1回の送信動作を目安に約2年間です。ただし、設置環境の温度や送信頻度により変動します。
Q：電池が切れそうになったらわかりますか？ A：はい、本体の表示灯が約5秒に1回点滅し、同時に受信機へも電池切れ信号を送信してお知らせします。
Q：連続送信モードを止めるにはどうすればよいですか？ A：本体表面にあるピンホール状の「リセットスイッチ」を、先の尖った棒などで押し込むことで送信を停止できます。
Q：金属製の壁面に取り付けても大丈夫ですか？ A：金属面は電波を遮断・吸収するため推奨しません。オプションのスペーサー等を使用して、金属面から離して設置することをお勧めします。
Q：複数の送信機を同時に押すとどうなりますか？ A：同一周波数のため、電波が干渉（衝突）し、受信機が信号を正常に受け取れない場合があります。
Q：電池を入れてすぐにボタンを押しても反応しません。 A：電池投入後、約5秒間は機器の初期化動作中のため、送信ボタンは機能しません。初期化終了をお待ちください。
Q：屋外で使用できますか？ A：防水構造ではないため、屋外での使用は避けてください。屋内専用モデルとなります。
Q：シリアル番号での登録は可能ですか？ A：対応している受信機であれば、銘板に記載されたシリアル番号（S/No.）を直接入力して登録することが可能です。
Q：定期送信機能は何のためにあるのですか？ A：送信機の故障や紛失、電波が届かない場所への持ち出しを受信機側で監視し、異常として検知するためにあります。
Q：お手入れの際にシンナーなどは使えますか？ A：樹脂ケースが変質する恐れがあるため、絶対に使用しないでください。中性洗剤を薄めたものを布に含ませて拭いてください。
