竹中エンジニアリング（TAKEX）炎センサー小電力ワイヤレス紫外線検出方式屋内用

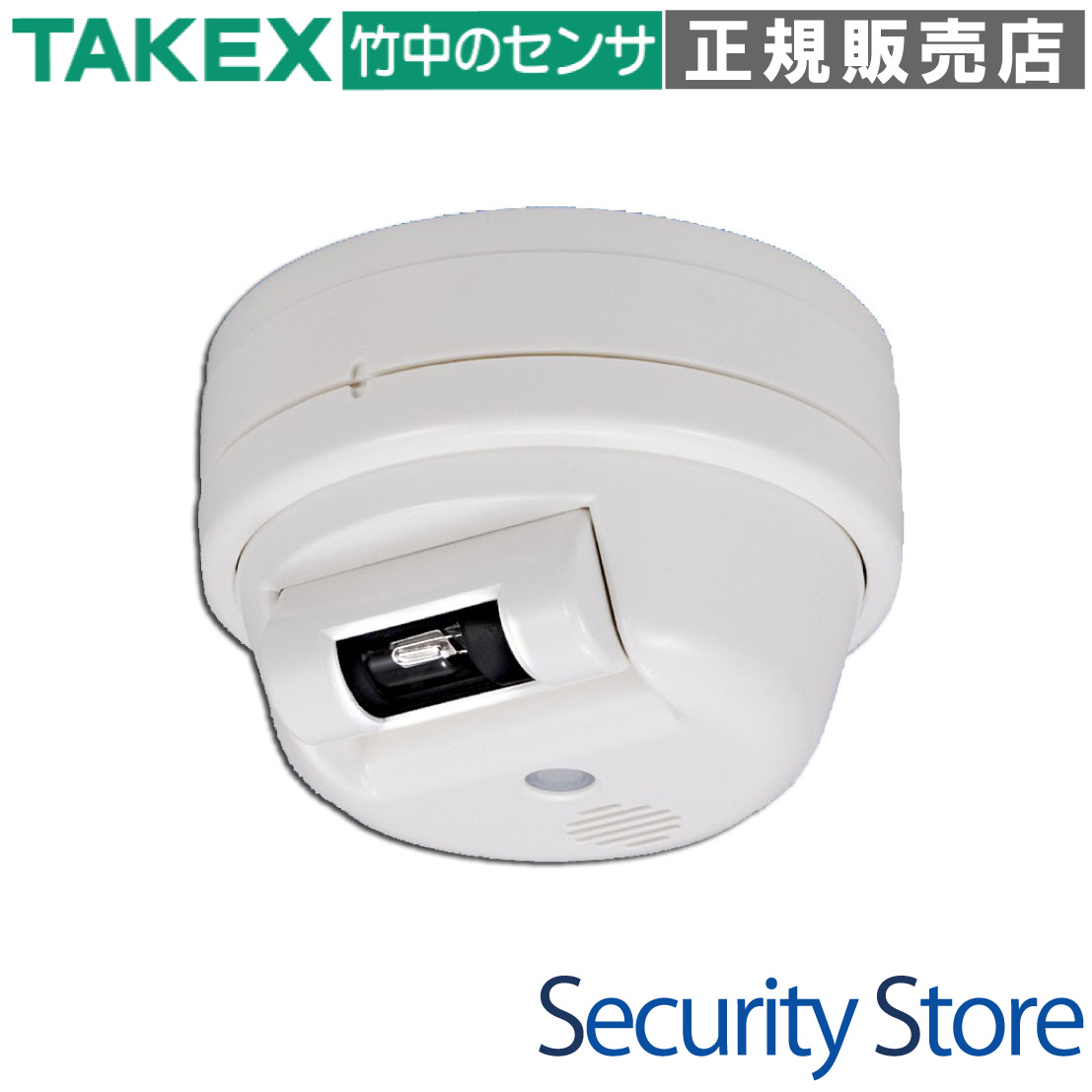

TXF-107(W) 炎センサ送信機 4周波切替対応型

わずか7cmの小さな炎を10m先から瞬時にキャッチし、電波で異常を知らせる高性能炎センサ送信機です。配線不要のワイヤレス設計ながら、4周波切替による高い信頼性と、ブザー・表示灯による現場報知を両立しています。

型番： TXF-107(W)
製品名： 炎センサ送信機 4周波切替対応型
検出方式： 紫外線検出方式（検出波長 185〜260nm）
主な用途： 禁煙場所、放火監視、重要施設、データセンター等の早期火災警戒
電源： 専用リチウム電池（約5年寿命）または専用ACアダプター
通信距離： 見通し約100m（小電力セキュリティ426MHz帯）

資料ダウンロード

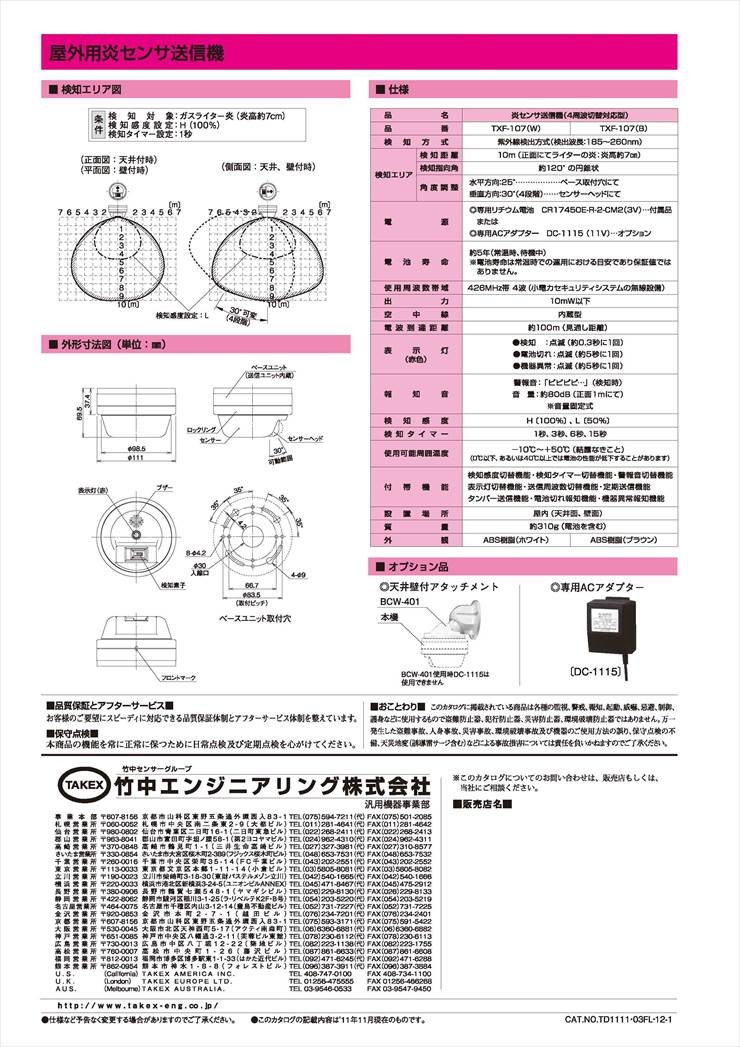

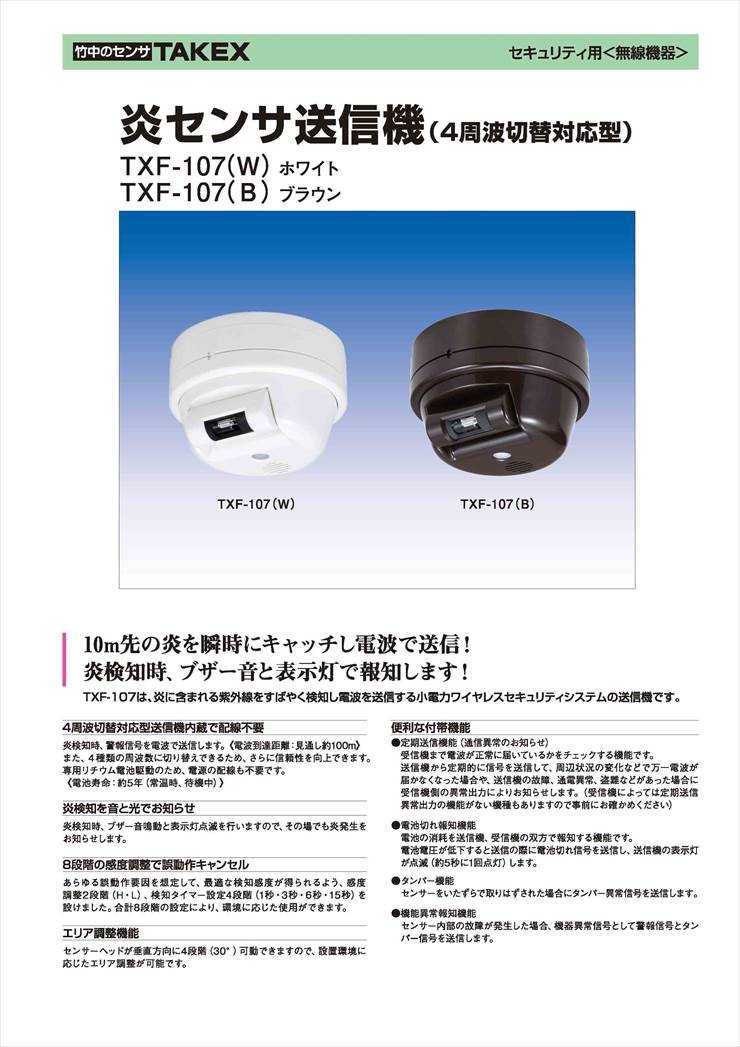

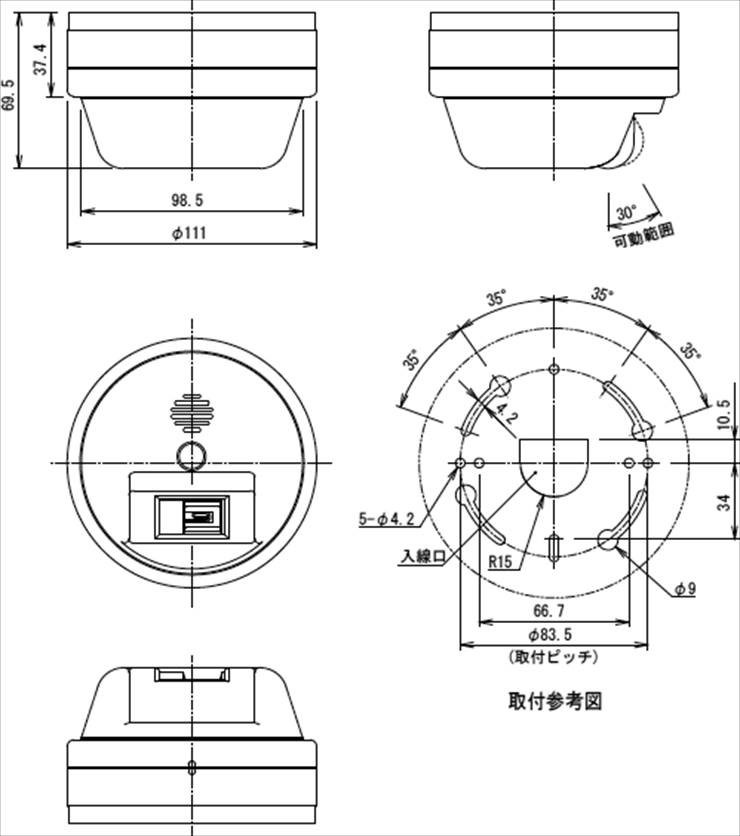

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

禁煙場所での喫煙監視・警告
神社仏閣や文化財の放火・失火防止
ごみ集積場や資材置場の初期火災検知
重要書類保管庫やデータセンターの警戒

導入前に確認したいポイント

屋内専用です（防水・防塵構造ではありません）
ガラス越しの炎は検知できません（紫外線を遮断するため）
直射日光や溶接の光が入る場所は避けてください
受信機が4周波対応か、またはF1設定が必要か確認

特長

10m先の小さな炎を瞬時に高感度検知

わずか7cm程度の小さな炎に含まれる紫外線をすばやく検知します。正面10mの距離から検知可能なため、天井の高い空間や広い部屋でも早期の異常発見に貢献します。熱や煙を感知する火災報知器よりも早い段階で「炎そのもの」を捉えることが可能です。

4周波切替対応でワイヤレスの信頼性を向上

小電力セキュリティシステムの無線設備として、4種類の周波数（F1、F2、F3、F4）から選択して送信可能です。周辺で他のワイヤレス機器が稼働している場合や、複数のセンサーを密集して設置する場合でも、周波数を分けることで混信のリスクを低減し、確実な通信を実現します。

現場での即時報知を実現する音と光の機能

炎を検知した際、無線信号を受信機へ飛ばすだけでなく、本体に内蔵されたブザーが「ピピピピ…」と鳴動し、赤色LED表示灯が点滅します。これにより、現場にいる人間へ即座に異常を知らせ、初期消火や避難を促すことが可能です。用途に応じて音・光のON/OFFも切り替えられます。

環境に合わせた8段階の柔軟な感度・タイマー設定

検知感度2段階（H/L）と、炎の継続時間を判定する検知タイマー4段階（1秒/3秒/6秒/15秒）を搭載しています。合計8通りの組み合わせ設定により、一瞬の火花による誤動作を防ぎたい場所や、逆に一瞬の炎も逃したくない場所など、現場環境に最適化した運用が可能です。

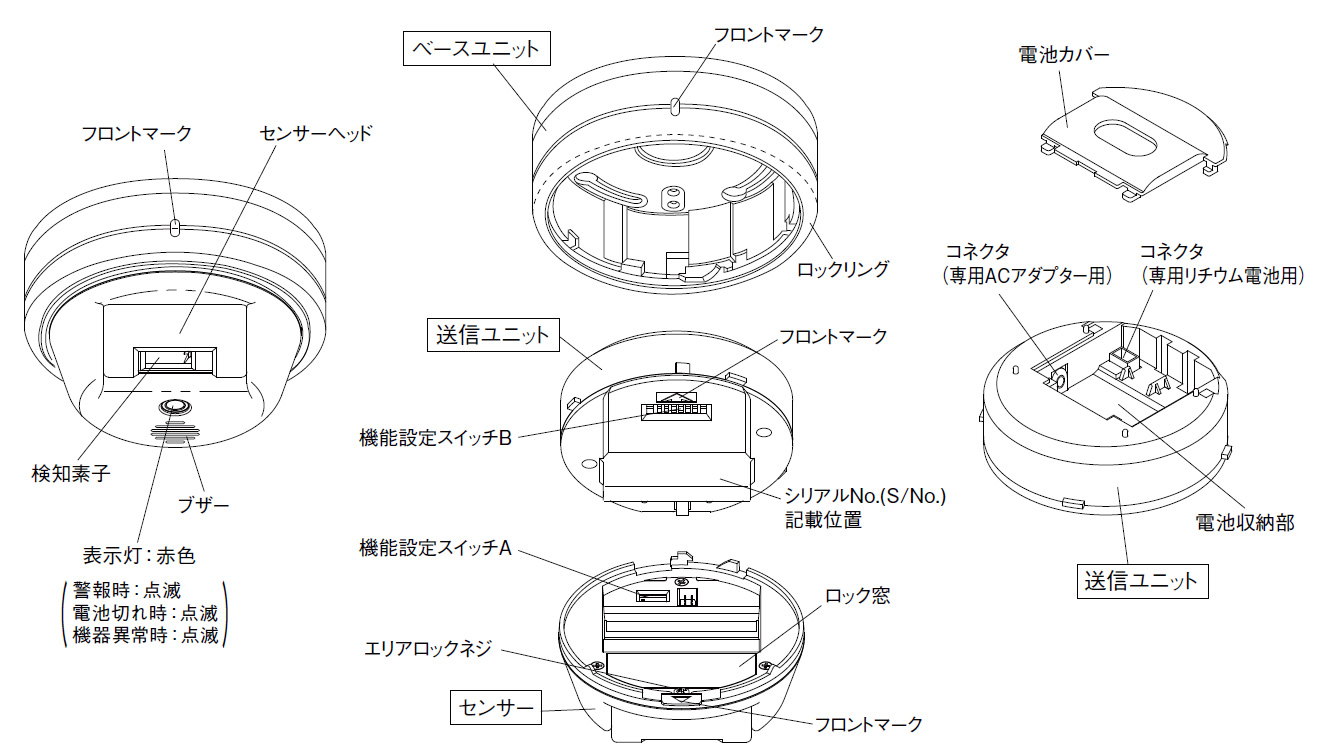

3次元的なエリア調整が可能なヘッド機構

センサーヘッドは垂直方向に4段階（30度）の可動域を持ち、さらにベースユニットの取付穴を利用して水平方向に25度の調整が可能です。これにより、死角を最小限に抑え、守りたい場所を的確にカバーする検知エリアを構築できます。

長期運用を支える充実の自己診断機能

電池切れ報知機能や機器異常報知機能を搭載しており、電圧低下やセンサー内部の故障が発生した場合は表示灯の点滅（5秒に1回）で知らせます。さらに、定期送信機能やタンパー機能を備えており、送信機の盗難や電波の遮断といったトラブルも受信機側で監視可能です。

約5年のロングライフ電池駆動

専用のリチウム電池を使用することで、電池寿命は約5年（常温時待機中）と非常に長寿命です。電源配線が困難な場所でも手軽に導入でき、メンテナンスの手間も大幅に削減します。また、オプションでACアダプターによる外部電源運用にも対応しています。

    選定時に評価したい強み
    早期検知： 熱・煙が出る前の「炎」の状態からキャッチ可能。
施工性： 配線不要のワイヤレス式。ベースのダルマ穴で取付も容易。
調整力： 8段階のロジック設定で現場ごとの誤報要因を徹底排除。
安全性： タンパー機能や自己診断により、システムの無効化を防止。



施工・設置ガイド

本機は紫外線を検知するため、検知窓を汚さないように設置してください。特に手の油などが付着すると感度が低下するため、施工時の取り扱いには注意が必要です。

確認項目	この製品での考え方
設置高さと距離	10m先で7cmの炎を検知可能。エリアは120度の円錐状に広がります。
障害物の影響	ガラス、透明樹脂、網入ガラスなどは紫外線を遮るため、その先は検知できません。
誤報要因の回避	直射日光、水銀灯、溶接の光が検知エリアに入らないよう角度を調整してください。
電波環境	見通し100m。金属壁などがある場合は中継機の併用を検討してください。

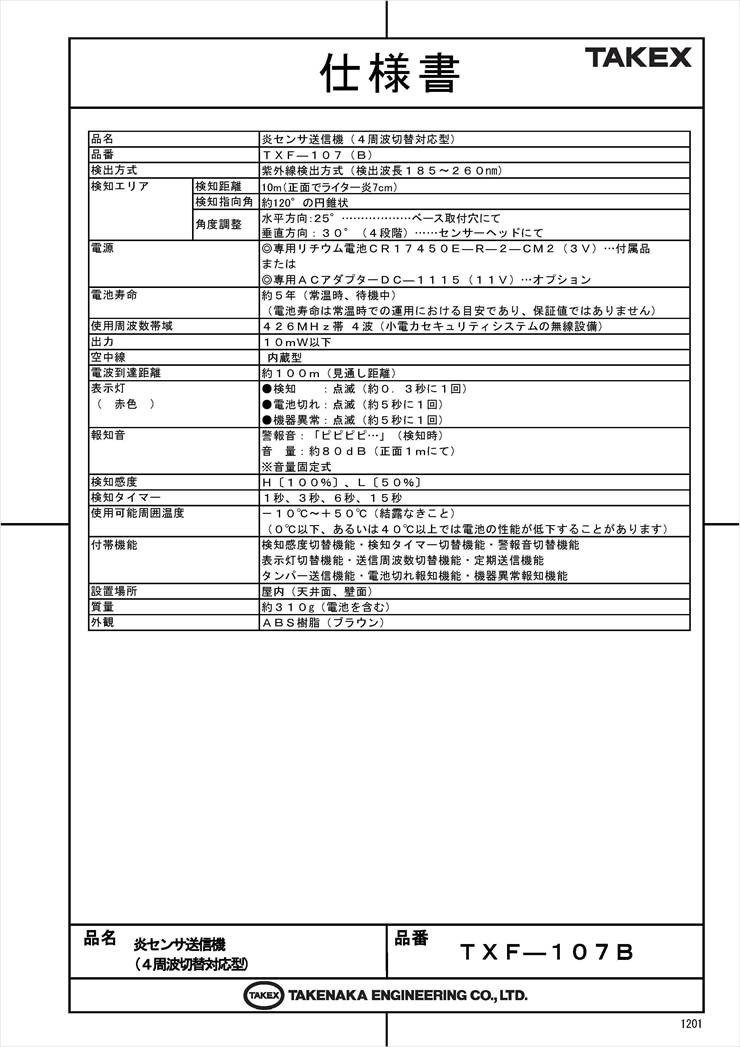

製品仕様

項目	内容
品名	炎センサ送信機（4周波切替対応型）
品番	TXF-107 (W) ホワイト
検出方式	紫外線検出方式（検出波長185〜260nm）

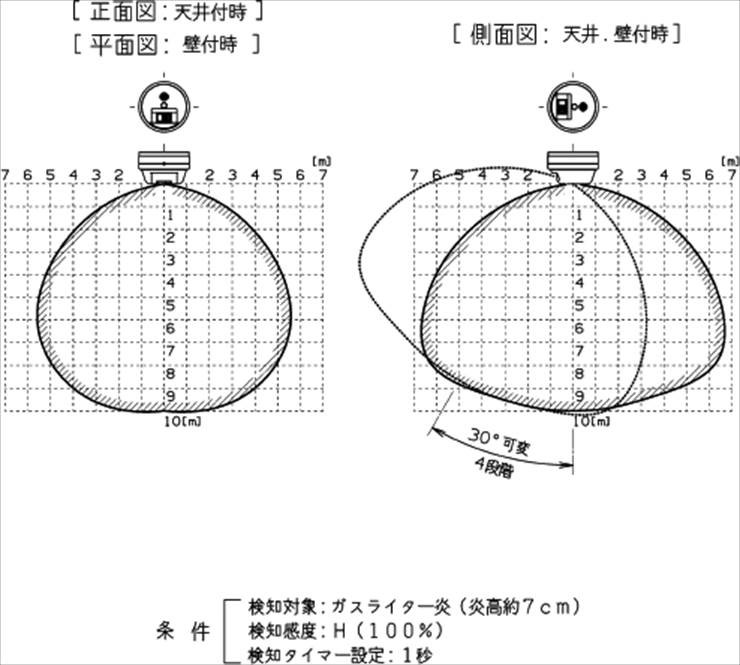

検知エリア	【検知距離】10m（正面でライター炎7cm）【検知指向角】約120°の円錐状【角度調整】水平：25°（ベースにて）、垂直：30°（4段階ヘッドにて）
電源	専用リチウム電池 CR17450E-R-2-CM2（3V）または専用ACアダプター DC-1115（11V） ※併用不可
電池寿命	約5年（常温時、待機中）
使用周波数帯域	426MHz帯 4波（小電力セキュリティシステムの無線設備）
出力 / 空中線	10mW以下 / 内蔵型
電波到達距離	約100m（見通し距離）
表示灯（赤色）	検知：点滅（約0.3秒に1回）電池切れ・機器異常：点滅（約5秒に1回）
報知音	警報音：「ピピピピ…」音量：約80dB（正面1mにて、音量固定）
検知感度設定	H（100％）、L（50％）の2段階
検知タイマー設定	1秒、3秒、6秒、15秒の4段階
使用可能周囲温度	－10℃〜＋50℃（結露なきこと）
付帯機能	検知感度切替、検知タイマー切替、警報音切替、表示灯切替、送信周波数切替、定期送信、タンパー送信、電池切れ報知、機器異常報知
設置場所	屋内（天井面、壁面）
質量	約310g（電池を含む）
外観	樹脂（ホワイト）

FAQ

Q：このセンサーは何を検知して作動しますか？ A：炎に含まれる特有の波長の「紫外線」を検知します。そのため、熱や煙が出る前のわずかな炎の段階で動作します。

Q：ガラス越しに炎が発生した場合は検知できますか？ A：いいえ、できません。ガラスや透明なプラスチックは紫外線を遮断する性質があるため、それらを通した検知は不可能です。

Q：太陽光で誤動作することはありますか？ A：直射日光が検知窓に入ると誤動作の原因となります。設置の際は、太陽光が直接当たらない向きに調整してください。

Q：電池の寿命はどれくらいですか？ A：常温時待機中で約5年が目安です。電池電圧が低下すると、本体のLED点滅と受信機への信号でお知らせします。

Q：4周波切替とはどのような機能ですか？ A：送信する電波の周波数を4種類から選べる機能です。近隣のシステムとの干渉を防ぎ、安定した通信を維持するために有効です。

Q：煙草の火でも反応しますか？ A：煙草の先端のように炎が出ずにくすぶっている状態では、紫外線の発生が極めて少ないため、基本的には反応しません。ライター等で火を点けた瞬間の炎には反応します。

Q：屋外で使用することはできますか？ A：本製品は屋内専用です。防水機能はないため、雨や結露の当たる場所での使用は避けてください。

Q：検知したときの音を消すことはできますか？ A：はい、内部のスイッチ設定によりブザー音を鳴らさないように設定することが可能です。

Q：どの受信機と組み合わせればいいですか？ A：竹中エンジニアリング製の426MHz帯・小電力ワイヤレス受信機と組み合わせて使用してください。

Q：センサーが故障した場合はわかりますか？ A：機器異常報知機能を搭載しています。内部故障を検知すると、表示灯が約5秒に1回点滅し、異常信号を送信します。
