DAW-71(B) ワイヤレスタッチスイッチ 送信親機 (ブロンズ色) TAKEX 竹中エンジニアリング [DAW-71(B)]

DAW-71(B) ワイヤレスタッチスイッチ 送信親機 (ブロンズ色) TAKEX 竹中エンジニアリング [DAW-71(B)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ワイヤレスタッチスイッチ 315MHz帯 抗菌仕様 自動ドア起動用

DAW-71(B) ワイヤレスタッチスイッチ 送信親機 (ブロンズ色)

配線不要で設置可能な、自動ドア等の起動用ワイヤレスタッチスイッチです。抗菌仕様の新型プレートと、干渉を防止するペアリング機能を搭載し、衛生面と信頼性を両立しています。

  • 型番： DAW-71(B)
  • 製品名： ワイヤレスタッチスイッチ 送信親機
  • 通信方式： デジタルパルス符号伝送方式 (315MHz帯)
  • 主な用途： 自動ドア、店舗出入口、オフィス等の入退室管理
  • 対応環境： 屋内・半屋外（IPX3 / 直接雨のかからない場所）
  • 電源仕様： 単4形アルカリ乾電池 × 2本（寿命約3年）

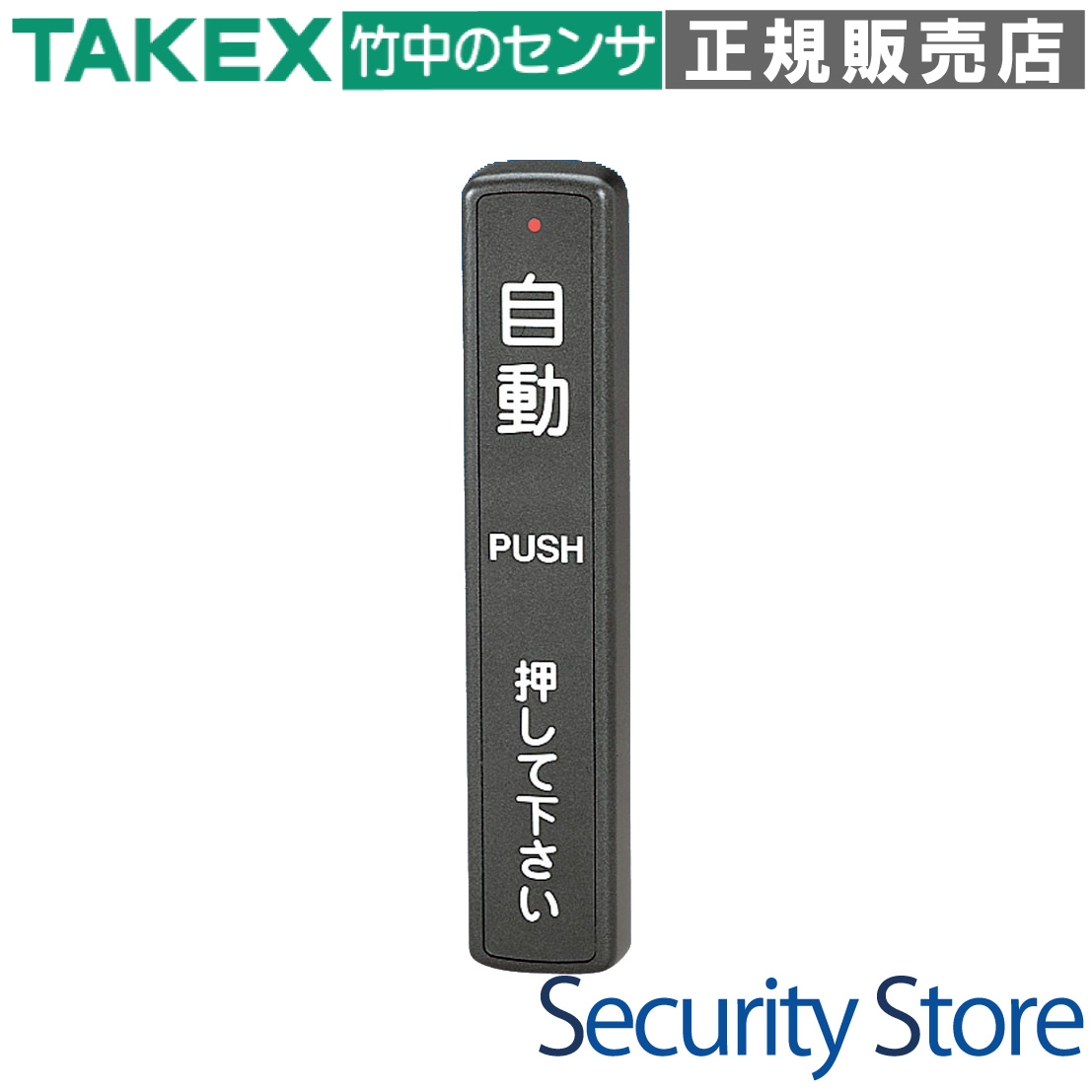

DAW-71(B) ワイヤレスタッチスイッチの製品画像

資料ダウンロード

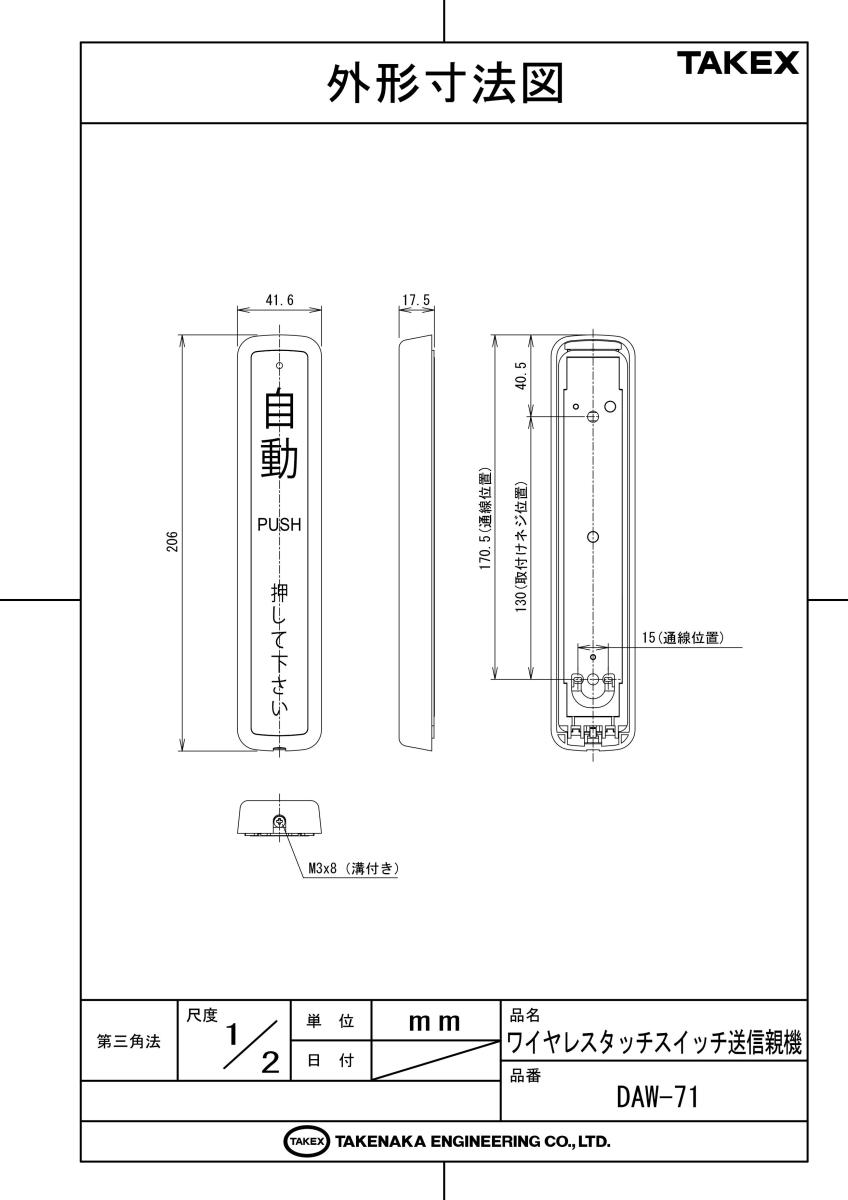

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 配線工事が困難なガラスドアへの設置
  • 既存の自動ドアスイッチのリニューアル
  • 不特定多数が利用する店舗・施設の出入口
  • 衛生管理が求められる医療・食品施設

導入前に確認したいポイント

  • 受信機との距離は直線5m以内を推奨
  • 設置面の材質（金属製サッシは電波減衰に注意）
  • 安全のため補助光電センサーの併設を推奨
  • 親機は屋内または直接雨のかからない場所へ設置

特長

混信を防ぐ「ペアリング機能」と「多チャンネル設定」

送信機固有のIDを受信機に登録する「ペアリングモード」と、DIPスイッチによる「セレクトスイッチモード」の2通りから選択可能。同一施設内に多数のドアが隣接する場合でも、126通りのチャンネル設定により電波干渉を確実に回避します。

衛生面に配慮した抗菌仕様の新型プレート

タッチプレート部には抗菌仕様を採用。不特定多数が触れる場所でも清潔さを保ちます。また、表示文字はプレート内部に印刷されているため、長期間の使用でも文字が消える心配がありません。

電池交換時期を知らせるインテリジェントLED

プレート押下時に電池電圧をチェックし、電圧が低下すると動作表示LEDが「点灯」から「点滅」に切り替わります。電池が完全に切れる前に交換時期を把握できるため、ドアが動作しなくなるトラブルを未然に防ぎます。

電波の衝突を回避する「送信周期シフト機能」

隣接する複数の送信機が同時に押された際、電波の波形が重なるのを防ぐために送信周期をシフトする機能を搭載。DIPスイッチの設定一つで、混雑時の動作安定性を大幅に向上させます。

確実な動作を支えるデジタルパルス符号伝送

アナログ波形ではなくデジタル符号を用いることで、外部からのノイズに強く、誤動作の少ない安定した通信を実現。315MHz帯の特性を活かし、複雑な建物の構造下でも安定した信号伝達を行います。

保守性を高める「連続送信停止機能」

荷物がプレートに寄りかかるなどして1分以上連続して送信状態になった場合、自律的に送信を停止します。電池の無駄な消耗を防ぐとともに、電波帯域の占有による他の機器への影響を遮断するフェイルセーフ設計です。

設置場所を選ばないシンプルかつ高級感のあるデザイン

ブロンズ色の外装は、木目調のドアや落ち着いたトーンのサッシに自然に馴染みます。厚さ17.5mmのスリム設計で、後付けでも美観を損なうことなく設置可能です。

入手性の良い単4アルカリ電池駆動

電源には入手しやすい単4形アルカリ乾電池を2本使用。特殊なリチウム電池と異なり、現場での急な電池交換にも柔軟に対応可能です。標準的な使用頻度（1日500回）で約3年の長寿命を実現しています。

選定時に評価したい強み

  • 信頼のペアリング： 受信機が登録ID以外の電波を無視するためセキュリティ面も安心。
  • 優れた施工性： 框（かまち）ドアだけでなく、オプションにより強化ガラスドアにも対応。
  • 長寿命設計： 徹底した省電力設計により、メンテナンスサイクルを長期化。
  • 互換性の維持： 従来品（DAW-1, 3, 5, 7, 70シリーズ）との電波互換性を継続。

動作表示LEDの状態

LEDの挙動 製品の状態 必要な処置
赤点灯（押下時） 正常に送信中 特になし
赤点滅（押下時） 電池電圧の低下 速やかに電池交換（単4アルカリ×2）を実施してください
消灯（押下時） 電池切れ・接触不良 電池の向きを確認するか、新品に交換してください

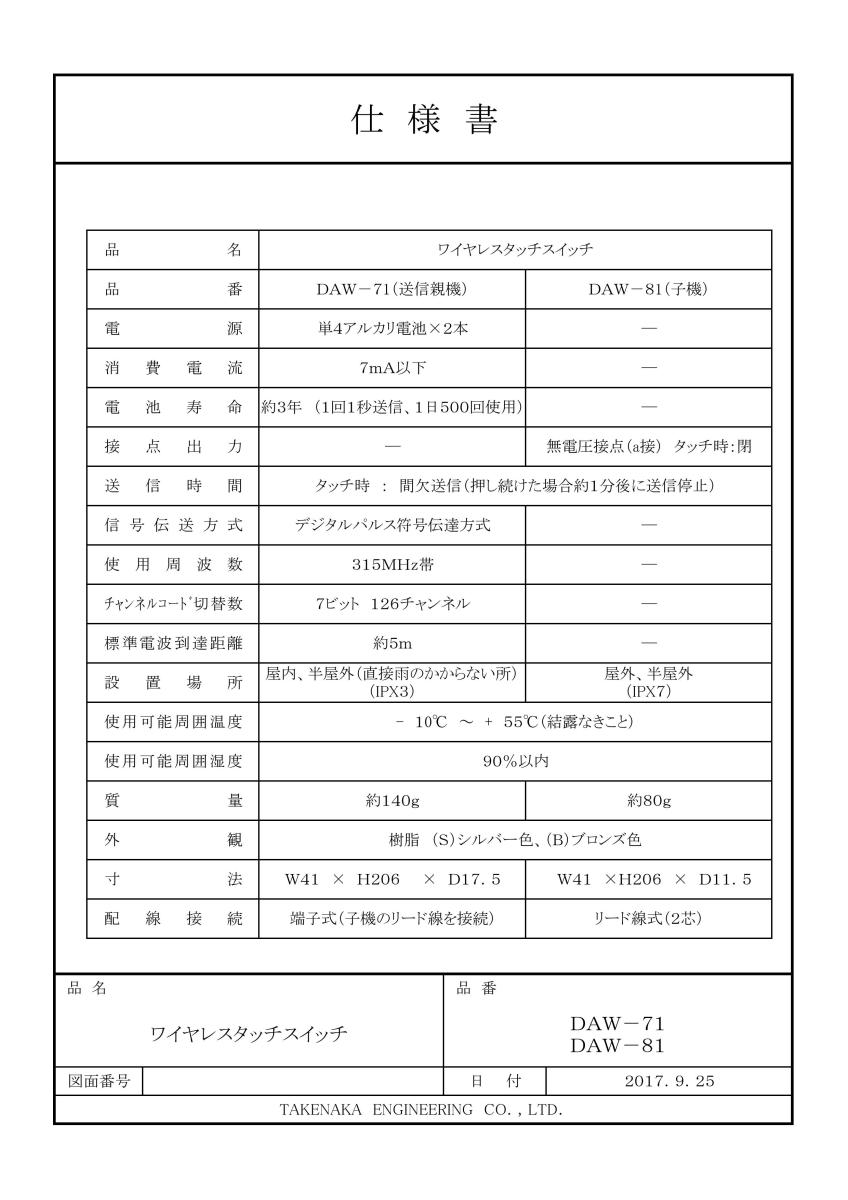

製品仕様

項目 内容
品名 ワイヤレスタッチスイッチ
品番 DAW-71（送信親機）
電源 単4アルカリ電池×2本
消費電流 7mA以下
電池寿命 約3年（1回1秒送信、1日500回使用時）
送信時間制御 タッチ時：間欠送信（押し続けた場合、約1分後に自律停止）
信号伝送方式 デジタルパルス符号伝達方式
使用周波数 315MHz帯
チャンネルコード切替数 7ビット 126チャンネル
標準電波到達距離 約5m（見通し距離・設置環境により変動）
設置場所 屋内、半屋外（直接雨のかからない所）
防水性能 IPX3（防雨型）
使用可能周囲温度 -10℃ 〜 +55℃（結露なきこと）
質量 約140g（電池含まず）
外観色 ブロンズ色
外形寸法 H206 × W41.6 × D17.5 mm
配線接続 端子式（子機のリード線を接続可能）

FAQ

Q：電池交換の時期をどのように判断すればよいですか？ A：プレートを押した際に、上部の動作表示LEDが赤く「点滅」を始めたら電池交換のサインです。点灯の場合は正常です。
Q：屋外側のドアに設置しても大丈夫ですか？ A：送信親機のDAW-71はIPX3（防雨型）ですので、屋内または直接雨のかからない軒下などに設置してください。完全屋外には専用子機のDAW-81（IPX7）を併用してください。
Q：電波が届かないことがあるのですが、対策はありますか？ A：金属製の扉やコンクリート壁は電波を大きく減衰させます。受信機との距離を5m以内に近づけるか、受信機側のアンテナ位置を調整してください。
Q：ペアリングモードとセレクトスイッチモードは何が違いますか？ A：ペアリングモードは送信機固有のIDを受信機に覚えさせるため、より混信に強い方式です。セレクトスイッチモードは従来品と同様のチャンネル番号設定方式です。
Q：プレートを押し続けてしまった場合、ドアはどうなりますか？ A：安全機能により、約1分後に送信が自動停止します。これによりドアが開きっぱなしになるのを防ぎ、電池の消耗を抑えます。
Q：抗菌仕様とのことですが、薬品で拭いても大丈夫ですか？ A：日常的なお手入れは中性洗剤を薄めた布で行ってください。強い溶剤や薬品はプラスチックの劣化を招く恐れがあります。
Q：以前使っていたDAW-70シリーズの受信機に使えますか？ A：はい、従来品との互換性を維持しておりますので、そのまま置き換えが可能です。
Q：1台の受信機に対して、送信機は何台まで登録できますか？ A：受信機（DAW-31等）によりますが、一般的に最大10台までの送信機を登録・運用することが可能です。
Q：強化ガラスのドアに取り付けることは可能ですか？ A：はい、別売の強化ガラスドア用取付金具を使用することで、厚さ12mmまでの強化ガラスに施工可能です。
Q：子機（DAW-81）なしで、この親機単体で使用できますか？ A：はい、可能です。その場合は本機のプレートがスイッチとして機能します。
