商品詳細

TAKEX（竹中エンジニアリング） 自動ドア用スイッチ 抗菌仕様 ワイヤレス 特定小電力無線

DAW-71(S) ワイヤレスタッチスイッチ（送信親機） (シルバー色)

配線不要で後付け施工に最適な、自動ドア起動用のワイヤレスタッチスイッチです。抗菌仕様のタッチプレートと、混信を防ぐペアリング機能を新たに搭載し、商業施設や医療機関などの高い衛生管理と信頼性が求められる現場に最適な一台です。

  • 型番： DAW-71(S)
  • 製品名： ワイヤレスタッチスイッチ（送信親機）
  • 通信方式： 315MHz帯 デジタルパルス符号伝送方式
  • 電源： 単4アルカリ電池×2本
  • 主な用途： 自動ドアの起動、強化ガラスドアへの設置
  • 保護等級： IPX3（防雨型・屋内/半屋外用）

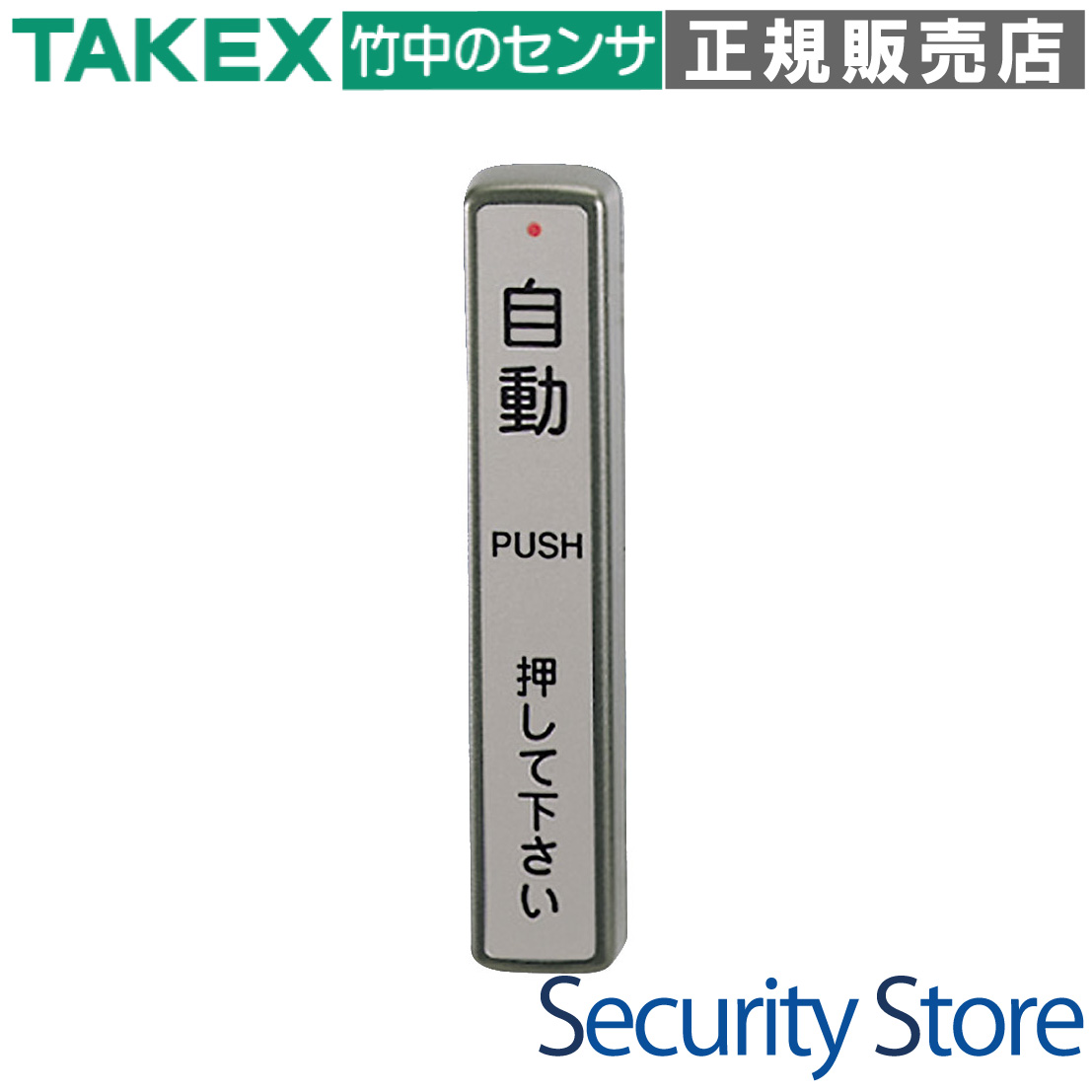

DAW-71(S) ワイヤレスタッチスイッチ 送信親機 シルバー

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 配線が困難な強化ガラスドアへの設置
  • 既存の自動ドアへのスイッチ後付け施工
  • 不特定多数が触れる場所の衛生管理（抗菌）
  • 複数の自動ドアが近接する現場での混信対策

導入前に確認したいポイント

  • 親機(DAW-71)はIPX3のため、雨の直接かかる屋外は不可
  • レシーバーとの通信距離は直線5m以内を推奨
  • 安全のため補助センサーを必ず併用してください
  • 金属製のドア枠等は電波遮蔽の可能性があるため要テスト

特長

進化した混信防止：ペアリング機能を新搭載

送信親機の登録方法に、従来のチャンネルコード設定に加え「ペアリングモード」を採用しました。送信機固有のIDをレシーバーに直接登録することで、隣接する店舗間や複数のドアが密集する環境でも、他システムからの電波干渉による誤動作を論理的に遮断します。

衛生的な抗菌仕様プレート

タッチプレート部に抗菌加工を施しており、不特定多数のユーザーが接触する環境でも安心してお使いいただけます。また、表示文字がプレート内部に印刷されているため、長期間の使用でも文字が消える心配がありません。

視覚的な受信状態確認

レシーバー側のLEDインジケーターの点灯パターン（消灯/点灯色）を確認することで、送信信号が正しく受信されているかを現場で即座に判断できます。施工時やメンテナンス時の導通確認がスムーズに行えます。

動作表示LEDによる自己診断と電池交換通知

本体の動作表示LEDが、電池電圧の状態をリアルタイムで監視。通常時の「赤点灯」から、電圧低下時には「赤点滅」へと切り替わることで、電池切れによるシステム停止を未然に防ぎ、適切なメンテナンスタイミングを通知します。

耐環境性能の向上

送信親機(DAW-71)はIPX3（防雨型）を確保。さらに、屋外側の子機(DAW-81)と組み合わせることで、子機側はIPX7（防浸型）の高い防水性を発揮し、雨天時の過酷な環境下でも安定した動作を維持します。

パルス・コリジョン（衝突）回避設計

DIPスイッチの操作により送信周期を切り替えることが可能です。複数の通行者が同時にスイッチを押した際の電波衝突を防ぎ、トラフィックの多い玄関口でも高い応答性を確保します。

フェイルセーフ：連続送信自律停止機能

台車や什器によるプレートの押し込みが続いた場合、約1分後に送信を自動停止します。これにより、電波帯域の占有による他機器への妨害と、バッテリーの不要な消耗を防止する安全設計となっています。

優れた入手性と互換性

電源には入手しやすい単4アルカリ乾電池を採用し、メンテナンス性を高めています。また、電波仕様は従来のDAWシリーズ（1, 3, 5, 7, 70）との互換性を維持しているため、既存システムの親機交換も容易です。

選定時に評価したい強み

  • 確実な通信： 315MHz帯デジタルパルス符号伝送による高いノイズ耐性
  • メンテナンス性： 約3年のロングライフ設計（1日500回使用時）
  • 施工性： プッシュイン端子台の採用により、子機との接続が工具不要で確実
  • デザイン性： シルバー色の洗練された薄型ボディで、あらゆるドアデザインに調和

施工・設置ガイド

安定した動作を確保するため、以下の設置条件を遵守してください。

確認項目 設置の指針
通信距離 親機とレシーバーアンテナ間の距離を5m以内に配置してください。
電波遮蔽物 鉄筋コンクリート壁や金属板が間にある場合、通信距離が極端に短くなるため、見通しを確保してください。
設置場所（親機） 屋内または直接雨のかからない軒下（IPX3）に設置してください。
安全対策 JIS A 4722に準拠し、必ず補助センサー（エリアセンサー等）を併設してください。

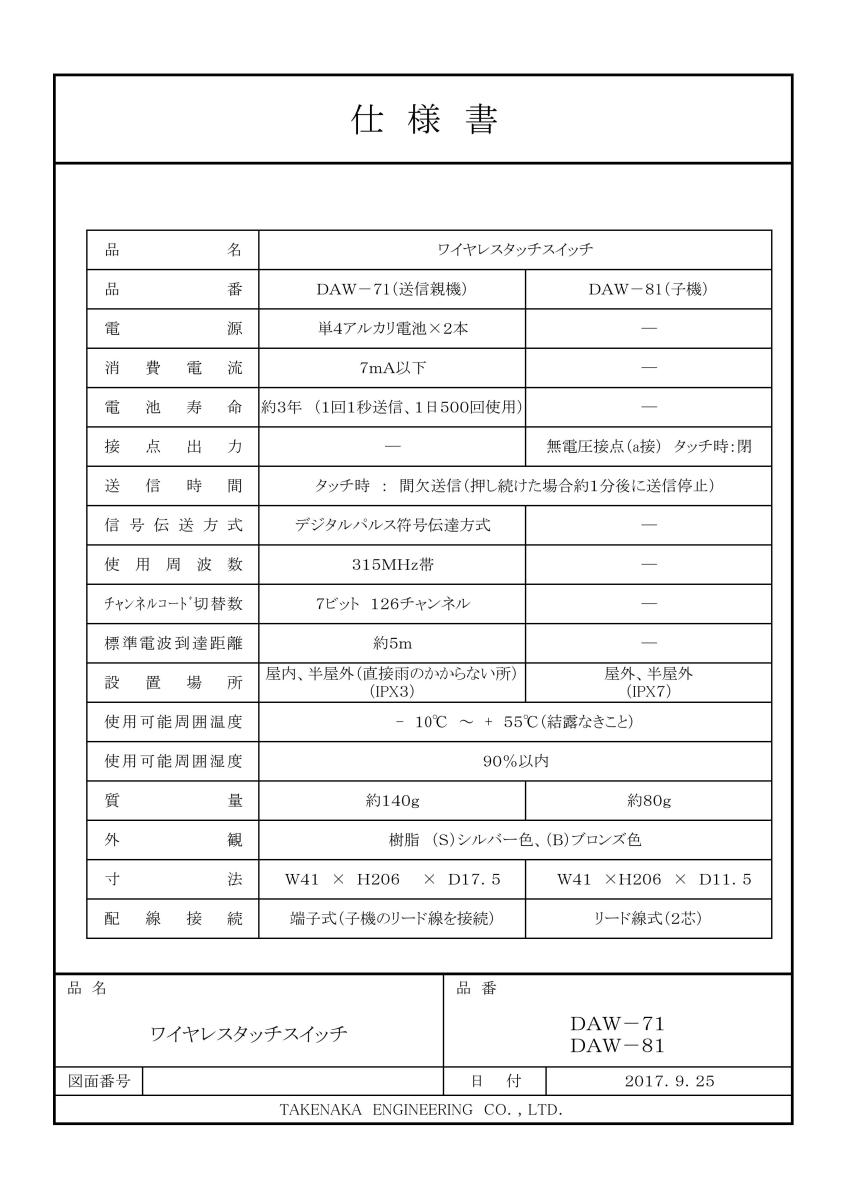

製品仕様

項目 内容
品名 ワイヤレスタッチスイッチ（送信親機）
品番 DAW-71（シルバー色）
電源 単4アルカリ電池×2本
消費電流 7mA以下（待機時極小）
電池寿命 約3年（1回1秒送信、1日500回使用想定）
送信制御 タッチ時：間欠送信
安全機能：約1分間押し続けた場合に送信を自律停止
信号伝送方式 デジタルパルス符号伝達方式
使用周波数 315MHz帯（特定小電力無線局）
チャンネル設定 7ビットDIPスイッチ（126チャンネル）またはペアリングモード
標準電波到達距離 約5m（見通し環境）
設置場所 屋内、半屋外（直接雨のかからない所）/ IPX3
周囲温度範囲 －10℃ 〜 ＋55℃（結露なきこと）
質量 約140g（電池含まず）
外形寸法 H206 × W41.6 × D17.5 mm
配線接続 プッシュイン端子式（子機のリード線を接続）

FAQ

Q：電池の寿命はどのくらいですか？ A：1日500回の使用（1回1秒送信）で、約3年間ご使用いただけます。ただし、使用環境や頻度により前後します。
Q：電池の交換時期はどうやってわかりますか？ A：プレートを押した際に本体のLEDが「赤色点滅」した場合は、電池電圧が低下しています。速やかに単4アルカリ電池2本を交換してください。
Q：屋外側に設置することはできますか？ A：送信親機(DAW-71)はIPX3（防雨型）のため、直接雨のかからない屋内や半屋外に設置してください。雨の当たる屋外側には、完全防水(IPX7)の子機(DAW-81)を設置し、本機と有線接続してご使用ください。
Q：古いレシーバー（DAW-30など）とも通信できますか？ A：はい、互換性があります。DIPスイッチを従来機と同じチャンネルコード設定に合わせることで通信可能です。
Q：ペアリングモードとセレクトスイッチモードは何が違いますか？ A：ペアリングモードは送信機固有のIDを登録する最新のセキュアな方式です（DAW-31等が必要）。セレクトスイッチモードはDIPスイッチでチャンネルを合わせる従来の方式です。
Q：プレートを押しっぱなしにした場合、ドアはどうなりますか？ A：本機には「連続送信自律停止機能」が搭載されており、約1分間押し続けられると送信を停止し、ドアの開きっぱなしや電波妨害を防ぎます。
Q：電波が届かない場合の対策はありますか？ A：レシーバー側のアンテナの位置調整や、中継機の検討、または親機をよりレシーバーに近い位置（5m以内）へ移設してください。
Q：抗菌効果はどの程度持続しますか？ A：タッチプレート自体の樹脂に抗菌剤を配合しており、表面が摩耗しても効果が持続する設計になっています。
Q：強化ガラスドアへの取り付けには穴あけ加工が必要ですか？ A：はい、ガラスへの穴あけ加工（Φ16mm×2箇所、ピッチ130mm）が必要です。また、別売の強化ガラス用取付キットをご使用ください。
Q：複数のドアが隣接している場合、同時に押しても大丈夫ですか？ A：DIPスイッチ8番で「送信周期」をA/B切り替えることで、電波の衝突を回避し、同時動作時の応答性を高めることができます。
