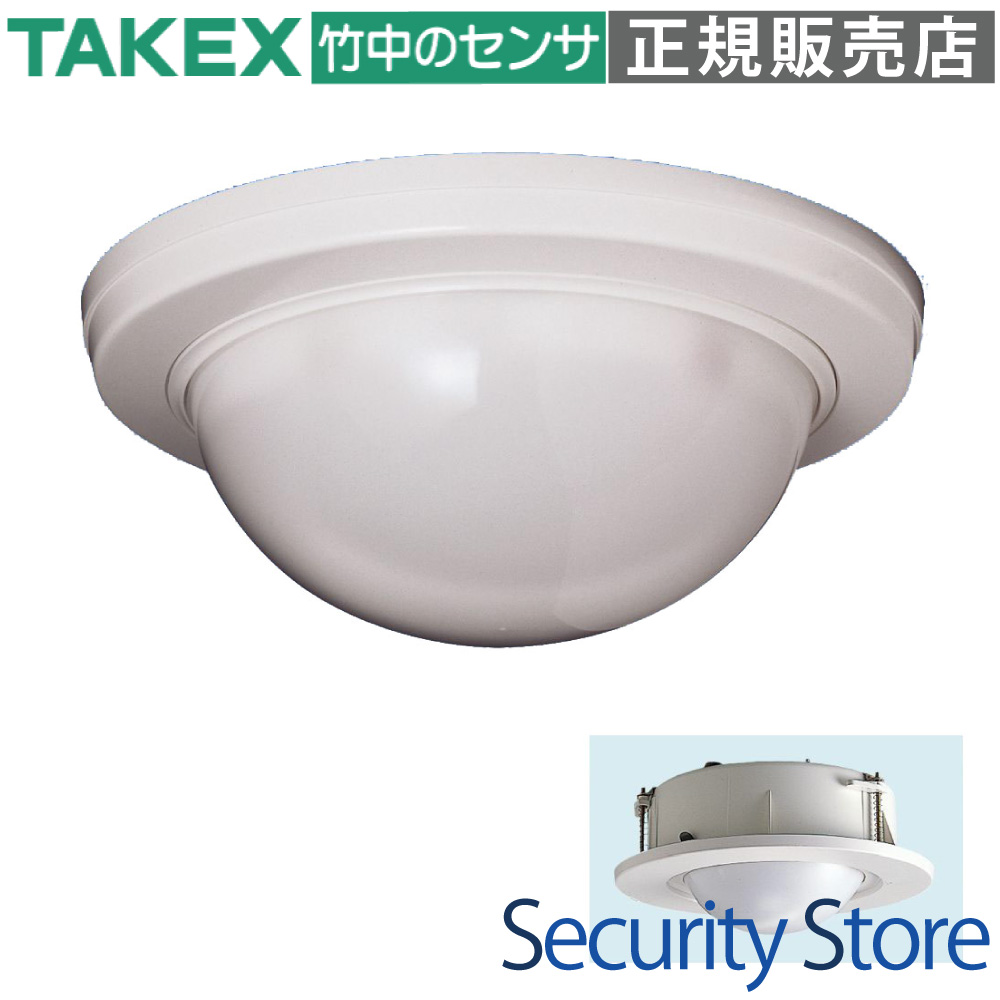

TAKEX パッシブセンサースポット警戒屋内天井取付低消費電流

型番：PA-6806B パッシブセンサースポット警戒型

PA-6806Bは、最大取付高さ5mに対応したスポット警戒用パッシブセンサーです。独自の光学技術により鋭い警戒エリアを構成し、特定の局所範囲をピンポイントで監視することに特化しています。従来品比約3分の1という極めて低い消費電流を実現しており、システムのコストダウンと高い安定性を両立します。

型番： PA-6806B
製品名： パッシブセンサー（スポット警戒型）
方式 / カテゴリ： パッシブインフラレッド方式（PIR）
主な用途： 特定地点の侵入検知、高天井（最大5m）からの監視
設置場所 / 対応環境： 屋内天井面（美術館、店舗、オフィス、寺社仏閣等）
電源 / 通信： DC 7V ? 30V（無極性） / 無電圧半導体接点（a/b切替）

資料ダウンロード

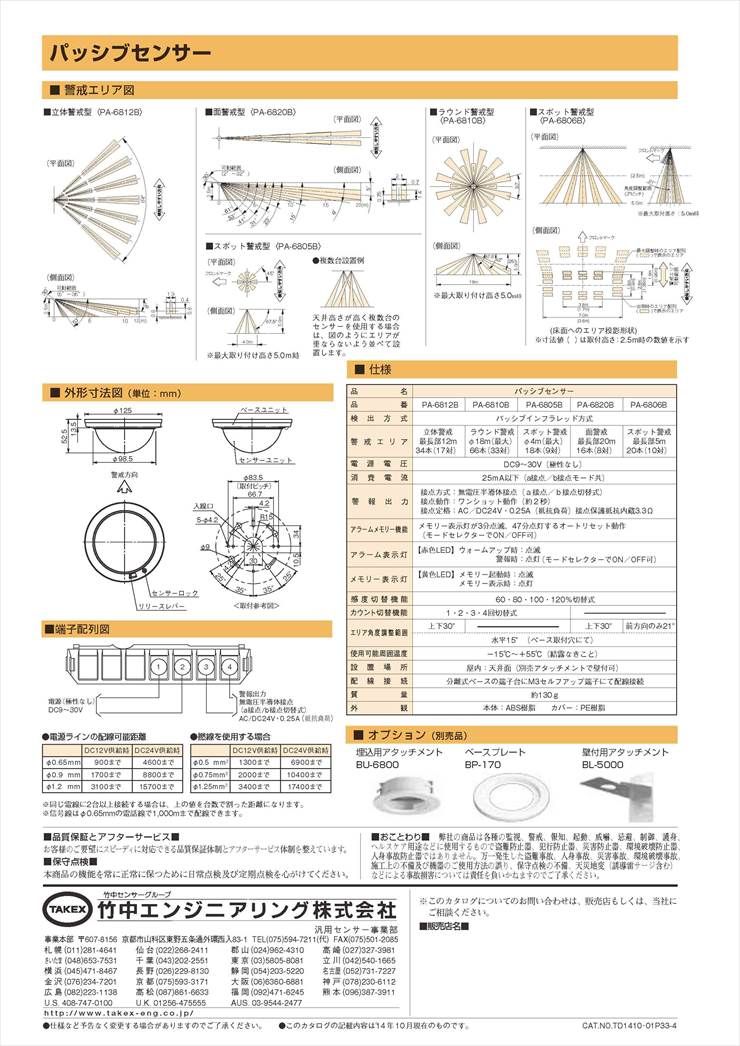

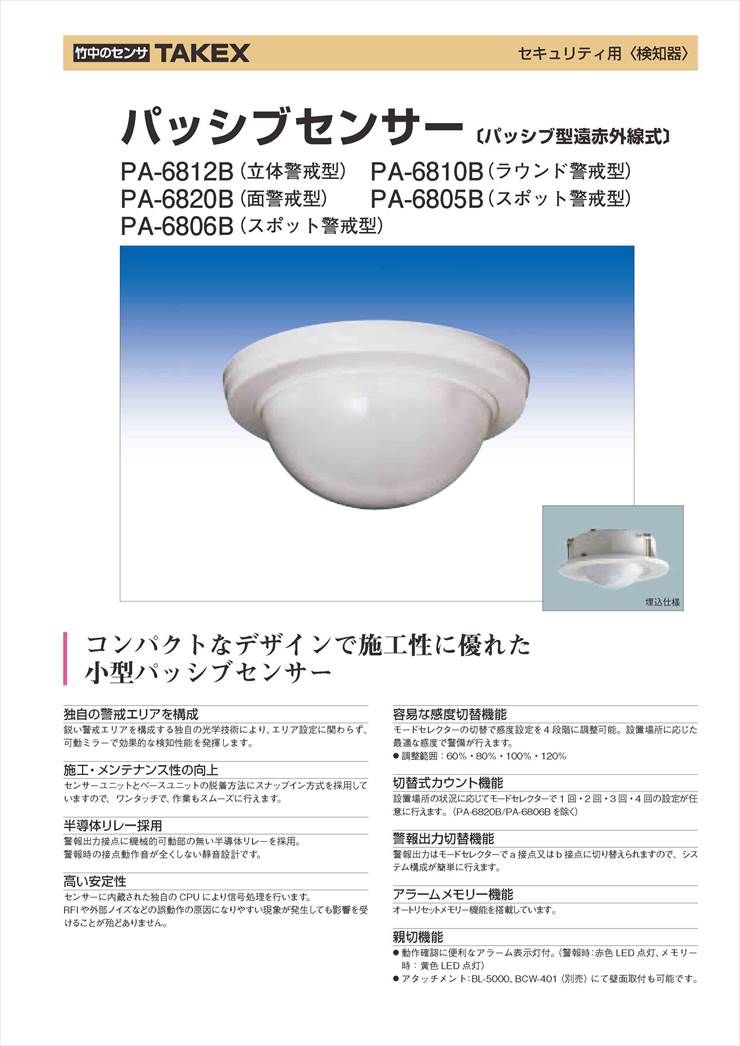

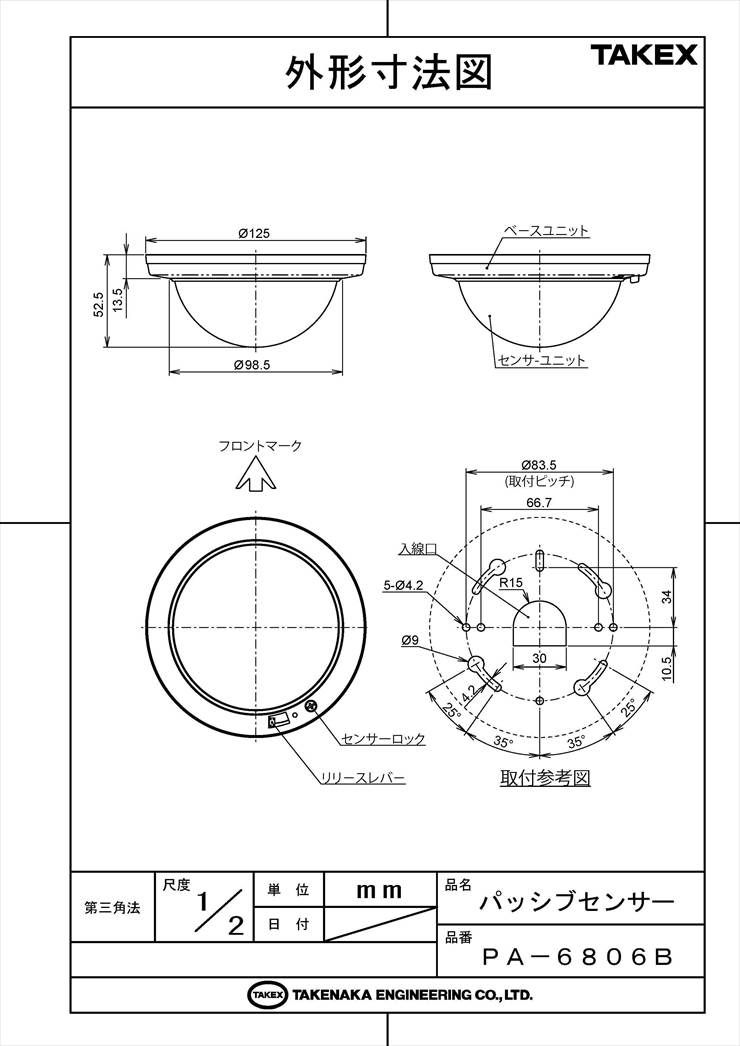

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

美術館・博物館の展示物周辺の局所監視
店舗のレジ周りやバックヤード入口の検知
最大5mまでの高天井へのセンサー設置
既存システムの省エネリニューアル
意匠性を重視する施設（黒モデル対応）

導入前に確認したいポイント

ガラス越しや透明樹脂越しでは検知不可
エアコンの吹き出し口など温度変化の激しい場所は避ける
直射日光や強いスポットライトの反射を避ける設置位置か
センサーに向かって垂直に近づく動きは検知しにくい特性

特長

圧倒的な省エネ・低電圧設計

消費電流を当社従来品比約3分の1となる8mA以下に低減しました。これにより小型の電源装置でも運用が可能となり、システム全体のコストダウンに寄与します。また、動作電圧はDC7V?30Vと幅広く、配線抵抗による電圧ドロップの影響を受けにくいため、長距離配線や既存配線の流用にも適しています。

意匠を損なわないブラック仕様もラインナップ

標準の白色に加え、ブラックモデル「PA-6806B(BL)」を用意。寺社仏閣、博物館、店舗の黒天井など、意匠性の高い空間でもセンサーが目立たず、建物の美観を損なうことなく設置できます。LEDの視認性や感度は白色モデルと同等の性能を維持しています。

施工・メンテナンス性を極めた構造

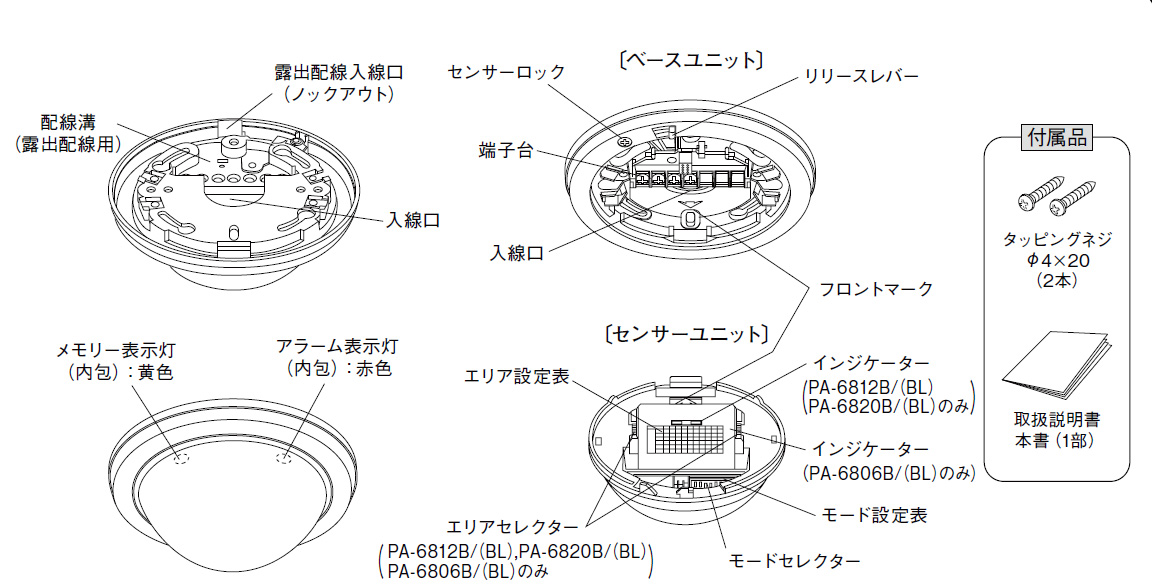

センサーユニットとベースユニットの脱着には「スナップイン方式」を採用。工具なしでワンタッチで着脱できるため、高所での作業もスムーズかつ安全に行えます。また、独自のCPU信号処理により、電波ノイズや電気ノイズに対する高い安定性を備えています。

選定時に評価したい強み
高天井対応： 最大5mの高さから確実なスポット警戒が可能。
自由なエリア調整： 可動ミラーとエリアセレクターにより、検知範囲をフロント方向にシフト可能。
信号処理の信頼性： 独自CPUによるアルゴリズムで、外乱ノイズによる誤動作を徹底排除。
多彩な機能設定： 感度4段階切替、カウント機能、警報出力a/b接点切替を装備。

施工・設置ガイド

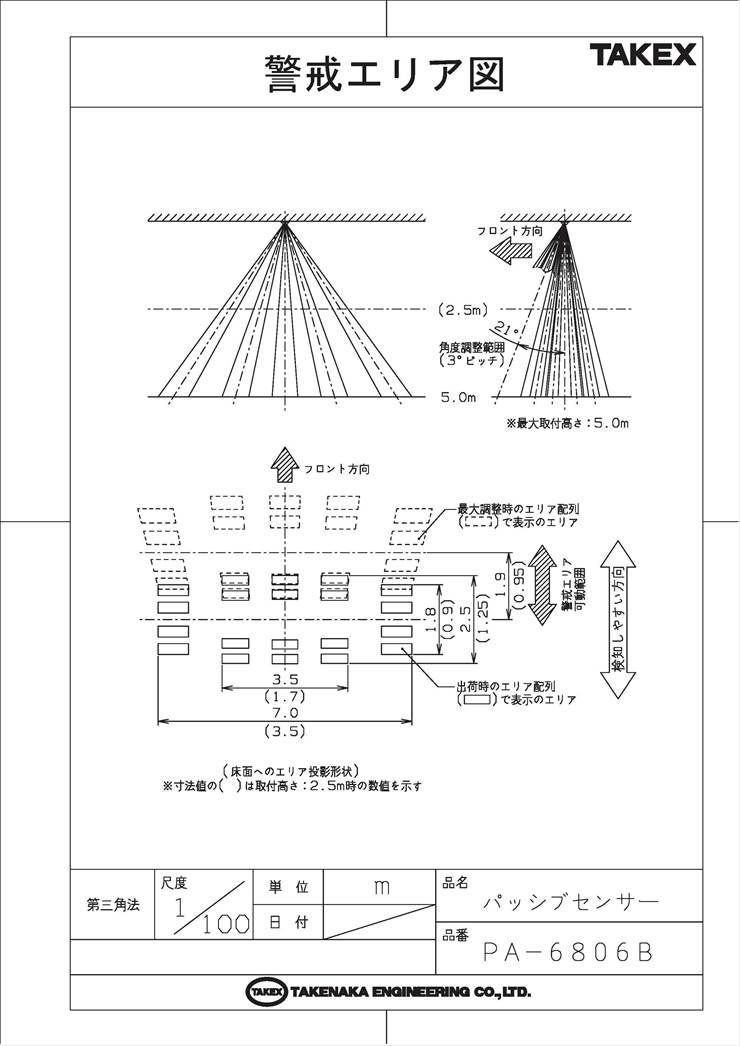

取付高さと警戒範囲（目安）

取付高さによって床面の警戒エリアサイズが変化します。設置環境に合わせて最適な高さを選定してください。

取付天井高さ	警戒エリア（奥行×幅）
2.0m	1.0m × 2.8m
3.0m	1.5m × 4.2m
5.0m	2.5m × 7.0m

推奨配線距離（センサー?電源装置間）

使用する電線の太さと供給電圧により、配線可能距離が異なります。

電線径 / 断面積	DC 12V供給時	DC 24V供給時
φ 0.65mm	3,000mまで	10,200mまで
φ 0.9mm	5,700mまで	19,600mまで
0.5mm?	4,500mまで	15,400mまで
1.25mm?	11,300mまで	29,200mまで

内部設定 / モードセレクター

センサーユニット裏面のスイッチにより、現場状況に合わせた最適設定が可能です。

スイッチ番号	設定項目	ON（上側）	OFF（下側）
1	アラーム表示灯	警報時点灯	消灯
2	メモリー表示灯	オートリセット有効	無効
3	警報出力論理	a接点（N.O.）	b接点（N.C.）
4・5	感度設定	60% / 80% / 100% / 120% から選択

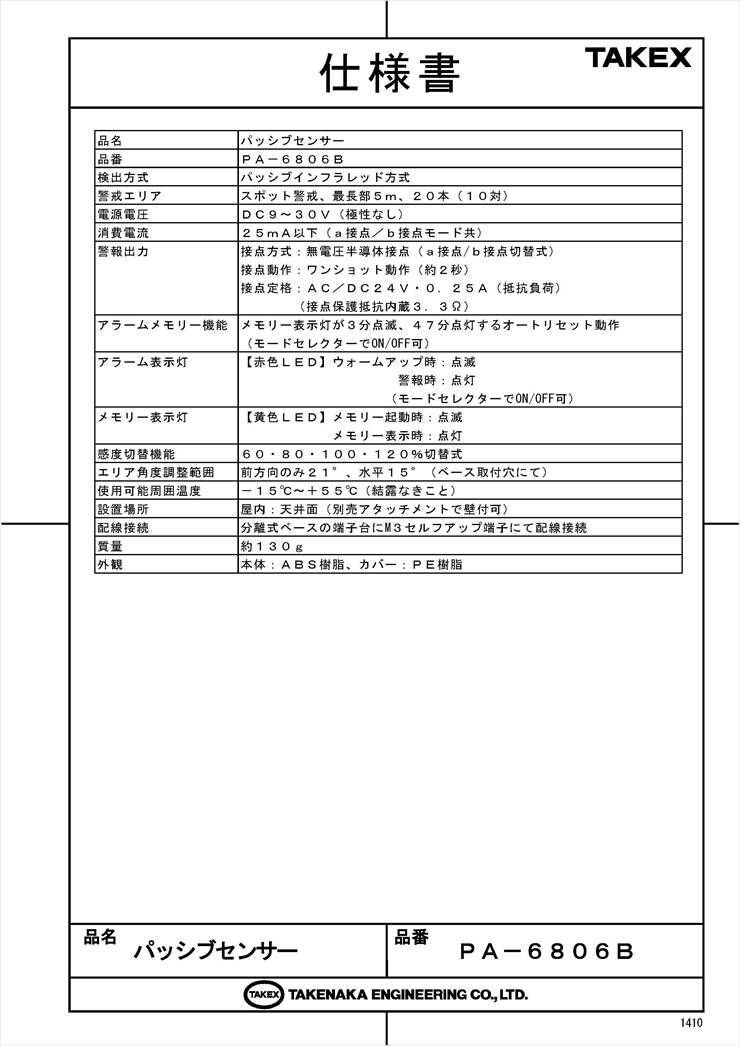

製品仕様

項目	内容
品名	パッシブセンサー
品番	PA-6806B
検出方式	パッシブインフラレッド方式
警戒エリア	スポット警戒、最長部5m、20本（10対）
電源電圧	DC7〜30V（極性なし）
消費電流	8mA以下
警報出力	接点方式：無電圧半導体接点（a接点/b接点切替式）接点動作：ワンショット動作（約2秒）接点定格：AC/DC24V・0.25A（抵抗負荷）（接点保護抵抗内蔵3.3Ω）
アラームメモリー機能	メモリー表示灯が3分点滅、47分点灯するオートリセット動作（モードセレクターでON/OFF可）
アラーム表示灯	赤色LED（ウォームアップ時：点滅、警報時：点灯） ※モードセレクターでON/OFF可
メモリー表示灯	黄色LED（メモリー起動時：点滅、メモリー表示時：点灯）
感度切替機能	60・80・100・120%切替式
エリア角度調整範囲	前方向のみ21°、水平15°（ベース取付穴にて）
使用可能周囲温度	-15℃〜+55℃（結露なきこと）
設置場所	屋内：天井面（別売アタッチメントで壁付可）
配線接続	分離式ベースの端子台にM3セルフアップ端子にて配線接続
質量	約130g
外観	本体、カバー：樹脂

FAQ

Q：PA-6806Bは屋外で設置できますか？ A：本製品は屋内専用です。雨水や急激な外気温の変化がある屋外環境での使用には対応しておりません。

Q：取り付け可能な最大の高さを教えてください。 A：最大取付高さは5.0mまで対応しています。高天井のロビーや倉庫などでもスポット監視が可能です。

Q：電源の極性はありますか？ A：DC7V〜30Vの無極性タイプですので、施工時の送り配線や極性の確認作業を簡略化できます。

Q：ガラス越しに外の人間を検知できますか？ A：いいえ、パッシブインフラレッド方式はガラスや透明樹脂を透過しないため、窓ガラス越しに人を検知することはできません。

Q：アラームメモリー機能とはどのようなものですか？ A：複数のセンサーを設置している場合、どのセンサーが発報したかを特定する機能です。発報後、黄色LEDが3分点滅＋47分点灯し、計50分後に自動リセットされます。

Q：感度設定はどのように行いますか？ A：センサーユニット内部のモードセレクター（DIPスイッチ）により、60%・80%・100%・120%の4段階から選択可能です。

Q：警報出力の接点方式は何ですか？ A：無電圧半導体接点です。モードセレクターによりa接点（常時開）とb接点（常時閉）を切り替えて使用できます。

Q：消費電流が非常に少ないようですが、メリットは何ですか？ A：従来品比約1/3の8mA以下という低消費電流により、一つの電源装置により多くのセンサーを接続できるほか、電源線の線径を細くしたり、電源装置を小型化できるメリットがあります。

Q：黒色の天井に設置したいのですが、目立ちませんか？ A：ブラックモデル「PA-6806B(BL)」をラインナップしております。黒系統の天井に設置しても美観を損なわず設置可能です。

Q：赤色LEDが点滅し続けているのは故障ですか？ A：電源投入直後の約1分間は「ウォームアップ状態」として赤色LEDが点滅します。1分経過しても点灯し続ける場合は自己診断機能による異常検知の可能性があるため、電源を再投入してご確認ください。
