TAKEX（竹中エンジニアリング）ソーラー式LED人感ライト電源不要屋外防雨(IP55) 防犯照明

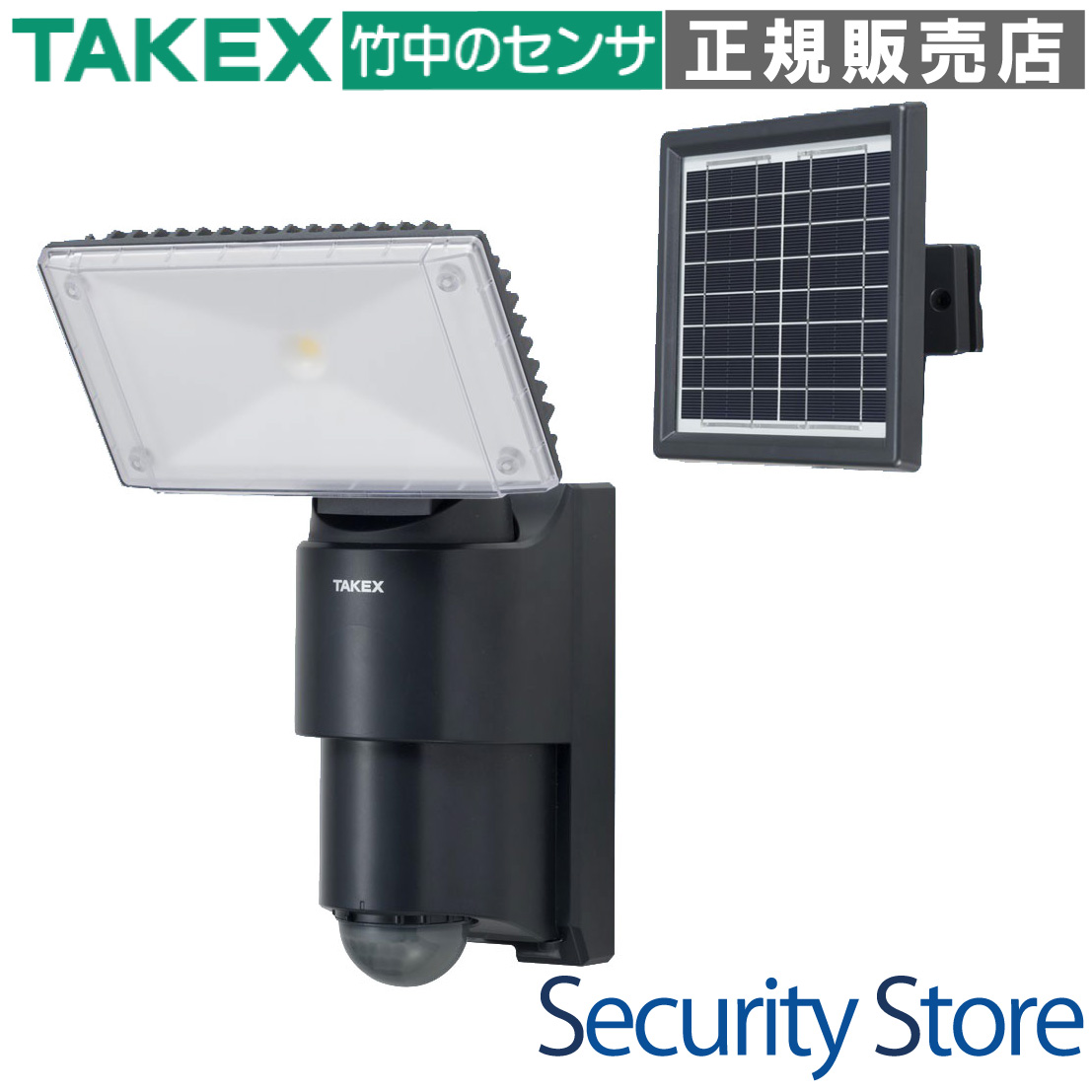

LCL-31SL(BA1) ソーラー式LED人感ライト 1500mAh (付属電池1個)

AC電源が確保できない場所でも設置可能な、完全独立電源タイプのソーラー式LED人感ライトです。最大1,000ルーメンの高輝度LEDを搭載し、防犯・安全対策に高い威力を発揮します。

型番LCL-31SL(BA1)
検知方式パッシブインフラレッド（PIR）方式
最大照度1,000 lm（チップオンボード型LED）
電源仕様専用リチウムイオン蓄電池（1,500mAh）
設置環境屋外（IP55 防雨構造）

資料ダウンロード

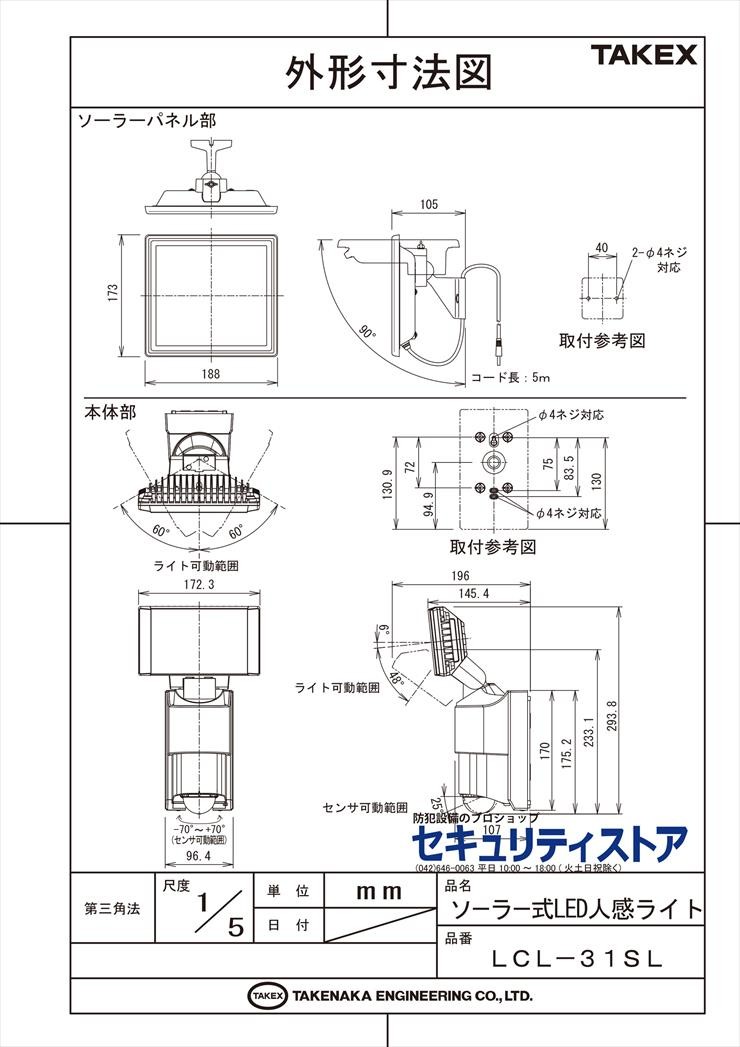

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）外形寸法図（PDF）外形寸法図（GIF）照度分布図（PDF）

この製品が向いている用途

電源引き込みが困難な資材置き場
夜間の防犯対策が必要な駐車場・駐輪場
AC電源のない工事現場の安全照明
公園や通学路の夜間足元照明
既存の防犯システムとの連動運用

導入前に確認したいポイント

ソーラーパネルを南向きに設置できるか
1日の想定点灯回数（通行量）
取付高さ（標準2.5m）の確保
氷点下になる環境（充電制限 0℃〜）
検知エリア内に揺れる植物がないか

特長

最大1,000lmの高照度LEDをソーラー駆動で実現

最新のチップオンボード型LEDを採用し、ソーラー電源でありながら最大1,000ルーメンという圧倒的な明るさを実現しました。電源のない場所でも、AC100Vタイプに引けを取らない強力な光で対象を照らし出し、高い威嚇・照明効果を発揮します。

4段階の点灯照度切替機能でバッテリーを管理

現場の状況に合わせて、点灯時の照度を10%、20%、50%、100%の4段階から選択可能です。人通りの多い場所では照度を抑えて点灯時間を確保し、高い威嚇効果が必要な場所では100%に設定するなど、柔軟な運用設計が可能です。

威嚇効果を高めるフラッシングモード

通常の連続点灯に加え、検知時にライトを激しく点滅させる「フラッシング」設定が可能です。侵入者に対して強い心理的圧迫感を与えることができ、防犯目的での利用に極めて有効な機能です。

電池およびソーラーパネルの増設に対応

標準の電池1個構成（BA1）に加え、電池を最大4個まで増設可能です。また、日照条件が悪い場所や点灯頻度が高い場所では、ソーラーパネルを最大3台まで連結して充電効率を高めることができます。現場環境に合わせたパワーアップが容易です。

システム連携を可能にする検知入出力端子

無電圧接点入出力機能を搭載しています。外部センサーからの入力でライトを点灯させたり、本機が人を検知した際に防犯カメラやサイレンへ起動信号（ワンショット約2秒）を送るなど、単体照明に留まらないシステム構築が可能です。

柔軟なエリア調整とマスキング機能

パッシブインフラレッド方式のセンサーは、最長12mの検知距離を誇ります。付属のエリアマスキングシールを使用することで、道路を走る車などの不要な検知範囲をピンポイントで除外でき、誤動作を最小限に抑えた運用が可能です。

現場環境に合わせた緻密な設定ボリューム

本体下面のゴムキャップ内に、感度調整（70〜130%）、動作モード（昼夜判別）、点灯時間（3秒〜5分）の各ボリュームを集約。施工後でも設置環境の変化に合わせて、その場で最適なチューニングが行えます。

過酷な屋外環境に耐えるIP55防雨構造

保護等級IP55の防雨設計を採用。ライト部には堅牢なアルミダイキャストを使用し、雨のかかる屋外でも安心して長期間運用いただけます。プロの現場で求められる高い信頼性を備えています。

    選定時に評価したい強み
    オフグリッド運用： AC電源工事が一切不要で、導入コストを大幅に抑制可能。
拡張性： 電池・パネルの増設により、高稼働現場や日照不足にも対応できる。
高輝度設計： ソーラー式とは思えない1,000lmの光量で確実な威嚇が可能。
自己診断： 電池切れ報知機能により、メンテナンス時期の把握が容易。



施工・設置ガイド

本機は垂直な壁面やポールへ設置してください。ソーラーパネルは最も日照時間の長い「南向き」に、地面に対して30°〜60°の角度で設置するのが理想的です。付属の5mコードは切断や延長を行わないでください。

確認項目	この製品での考え方・注意点
取付高さ	2.5mを推奨。高すぎると検知感度が低下します。
充電環境	直射日光が5時間以上（晴天時）当たる場所を選定してください。
温度制限	使用範囲は-15℃〜40℃ですが、充電は0℃以上が必要です。
配線処理	ベース下部の導入穴は、施工後に必ずコーキング剤で密閉してください。

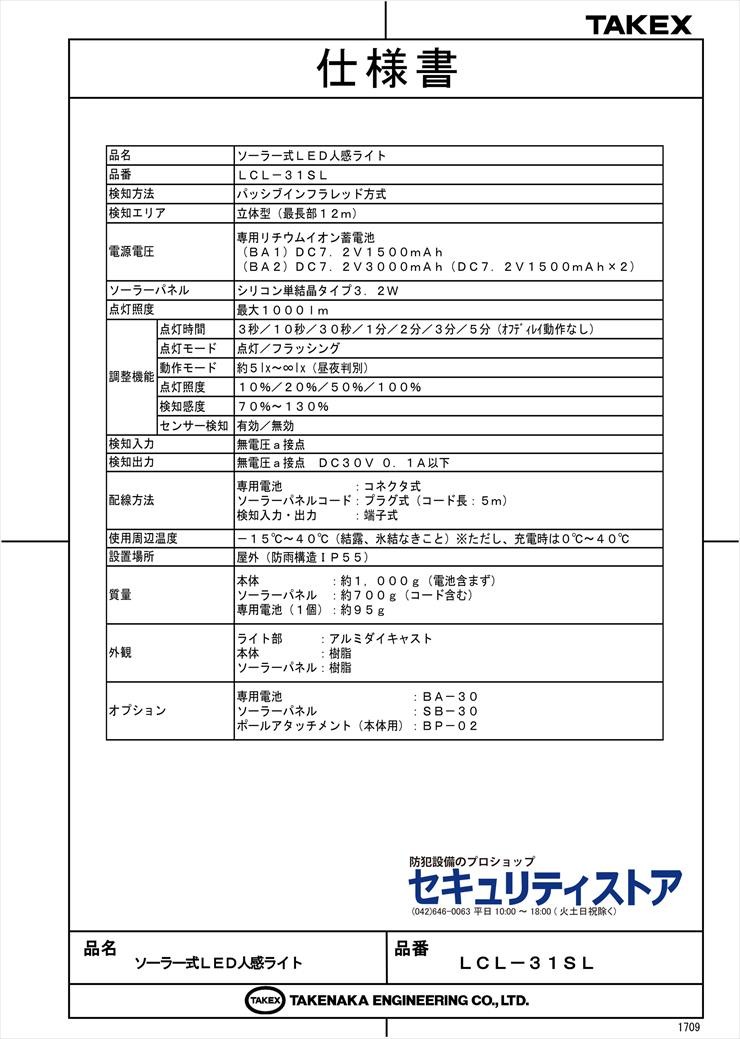

製品仕様

項目	内容
品名	ソーラー式LED人感ライト
品番	LCL-31SL
検知方式	パッシブインフラレッド方式

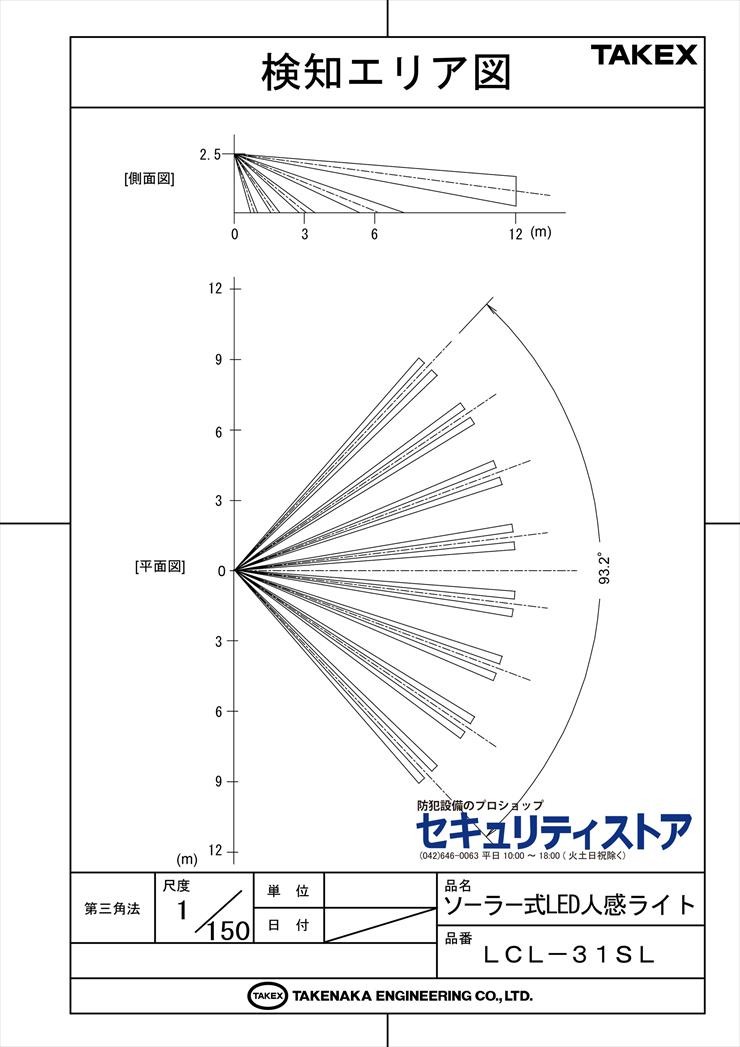

検知エリア	立体型（最長部12m、エリア角度93°）
電源電圧	専用リチウムイオン蓄電池（BA1：DC7.2V 1,500mAh付属）
ソーラーパネル	シリコン単結晶タイプ3.2W（コード長5m）
点灯照度	最大1,000lm
点灯時間設定	3秒／10秒／30秒／1分／2分／3分／5分（オフディレイ動作なし）
点灯モード	点灯／フラッシング（DIPスイッチ切替）
動作モード	約5lx〜∞lx（昼夜判別ボリューム調整）
点灯照度設定	10％／20％／50％／100％（切替式）
検知感度設定	70％〜130％（ボリューム調整）
検知入力	無電圧a接点（外部信号による点灯用）
検知出力	無電圧a接点（ワンショット約2秒）DC30V 0.1A以下
使用周囲温度	-15℃〜40℃（充電時は0℃〜40℃）
設置場所	屋外（防雨構造IP55）
質量	本体：約1,000g ／パネル：約700g ／電池：約95g
材質	ライト部：アルミダイキャスト／本体・パネル：樹脂

FAQ

フル充電までにどのくらいの時間がかかりますか？晴天時の直射日光下で、電池1個（BA1仕様）の場合、約8〜10時間で満充電となります。

電池が少なくなるとどうなりますか？センサー部内のLED表示灯が5秒に1回点滅し、電池切れが近いことを報知します。また、保護のため点灯時間が短くなるなどのフェールセーフ動作に移行します。

冬場など氷点下の環境でも使えますか？動作自体は-15℃まで対応していますが、リチウムイオン電池の特性上、充電は周囲温度が0℃以上である必要があります。

点灯照度100%でどのくらい点灯できますか？電池1個（BA1）の満充電状態で、累積約30分間の点灯が目安です。点灯回数が多い場所では、照度設定を落とすか電池の増設をお勧めします。

フラッシング（点滅）機能はどのように設定しますか？本体内部の基板上にあるDIPスイッチの1番を「上」に切り替えることで、点滅動作になります。

ソーラーパネルのケーブルを延長できますか？いいえ、ケーブルの切断や延長は絶対に行わないでください。電圧降下が発生し、正常に充電できなくなる恐れがあります。

センサーを無効にして、外部入力だけで点灯させることはできますか？可能です。内部DIPスイッチの2番を「下」に設定することで、本体センサーを無効化できます。

窓ガラス越しに人を検知できますか？パッシブインフラレッド方式はガラスを透過しないため、窓ガラス越しの検知はできません。

メンテナンスで注意することはありますか？センサーレンズやソーラーパネルの汚れは、水または中性洗剤を薄めた柔らかい布で拭いてください。シンナー等の溶剤は絶対に使用しないでください。

電池は何個まで増設できますか？本体内部に最大4個まで格納可能です。増設する際は、必ず全て新品の電池（BA-30）を使用し、新旧混在させないでください。
