LED省電人感・防犯ライト 1000ml [LCL-31]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX（竹中エンジニアリング） LED人感ライト防犯灯屋外用 IP55 調光機能搭載

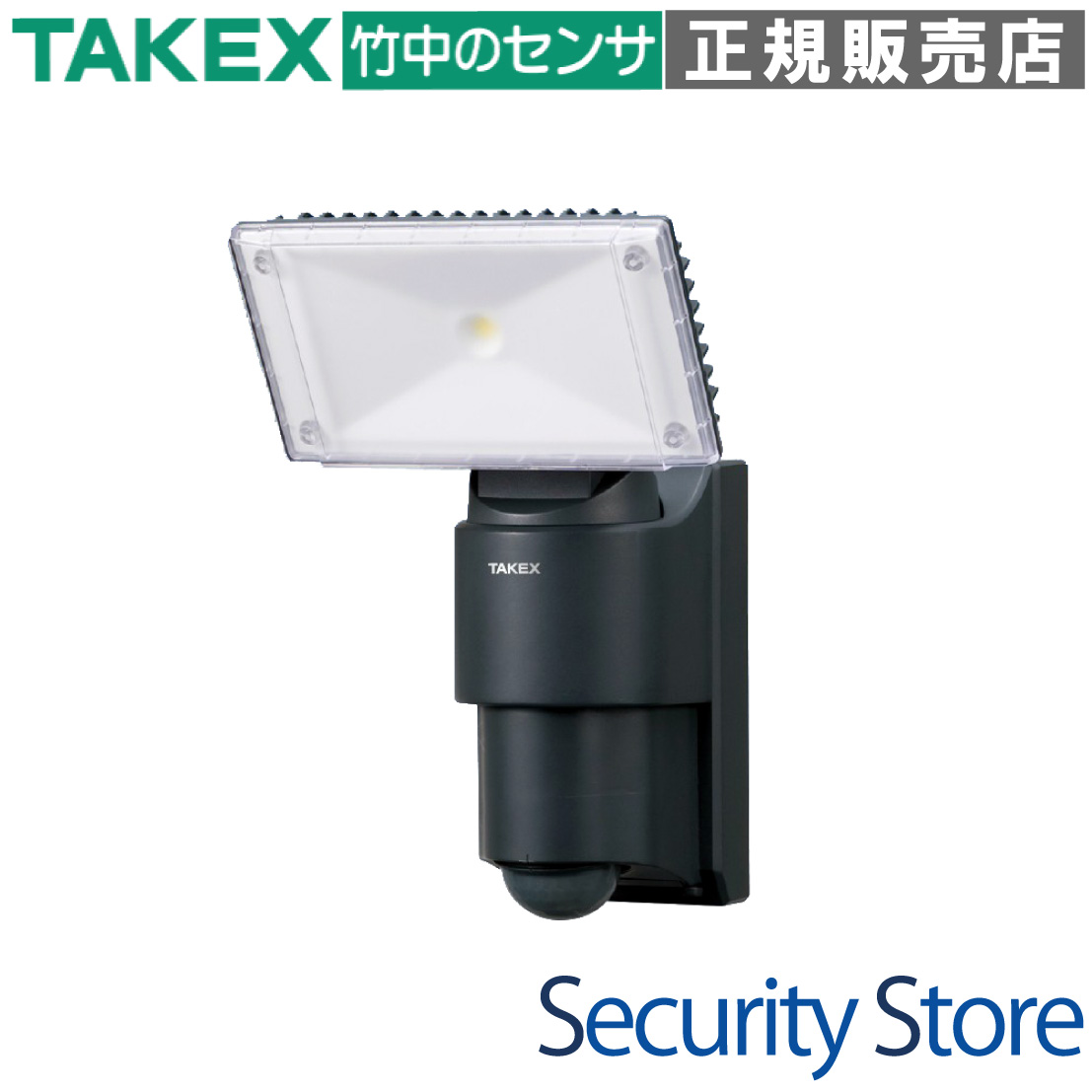

LCL-31 LED省電人感・防犯ライト 1000lm

高輝度LEDに先進の調光機能を融合させた、法人・プロ仕様の人感センサー付防犯ライトです。

日常は周囲の明るさに応じた「常夜灯」として、検知時は100%点灯やフラッシング（点滅）で侵入者を強力に威嚇します。IP55の防雨構造と豊富な設定スイッチにより、駐車場、商業施設、資材置場などの多様な環境における防犯システム構築に最適です。

型番： LCL-31
全光束： 1000 lm（ルーメン）
検知方式： パッシブインフラレッド（PIR）方式

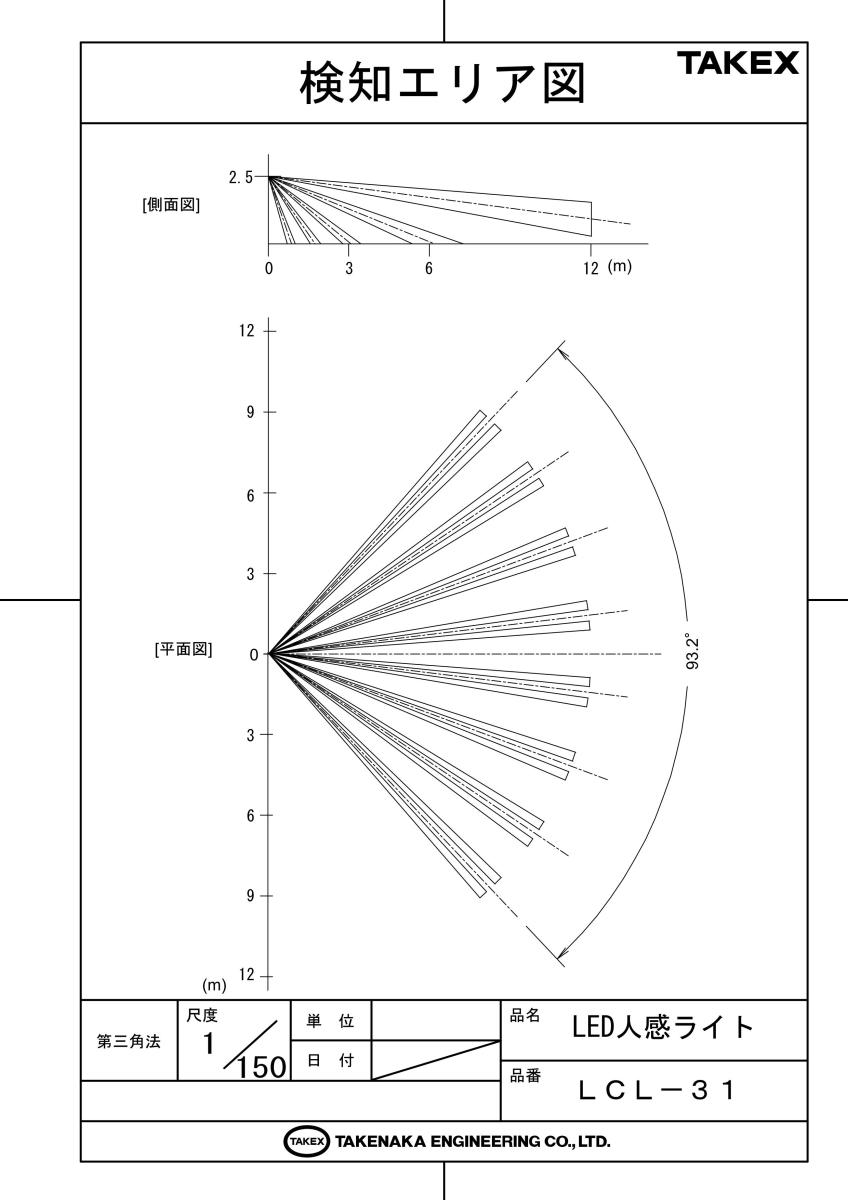

検知エリア： 立体型最長部12m
保護構造： IP55（防雨構造）
外部出力： 無電圧リレー1c接点（AC/DC30V 0.5A）

資料ダウンロード

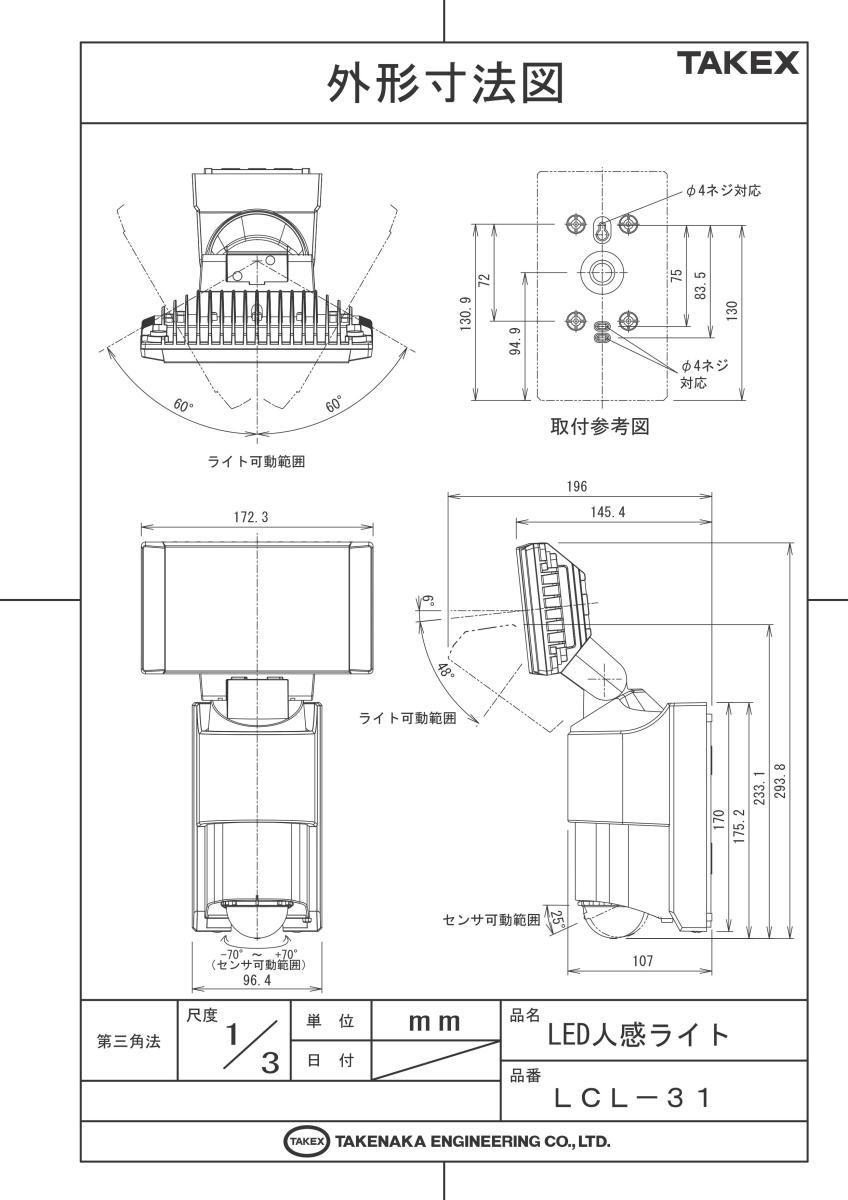

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）外形寸法図（PDF）照度分布図（PDF）

この製品が向いている用途

商業施設やオフィスの通用口・駐車場
資材置場や工場など広範囲の防犯威嚇
防犯カメラと連動させた夜間照明補助
夜間の安全確保のための常夜灯兼防犯灯

導入前に確認したいポイント

電源電圧はAC100V専用です（AC200V不可）
設置高さは標準2.5mを目安としてください
「人が横切る」動線での検知が最も効率的です
大容量負荷の直接制御には中継リレーが必要です

特長

チップオンボード型LEDによる均一な照射

高効率な「チップオンボード型LED」を採用することで、照射範囲内のムラを極限まで抑えています。1灯式ながら1000lmの明るさを実現し、広範囲を確実にカバーすることが可能です。

防犯威嚇を強化するフラッシング機能

内部のDIPスイッチ切り替えにより、検知時にライトを激しく点滅させる「フラッシングモード」を搭載。静止点灯よりも視覚的なインパクトが強く、侵入者に対する高い抑止力を発揮します。

夜間の安心を支える高度な調光・常夜灯機能

昼夜判別設定と連動し、周囲が暗くなると設定した明るさ（0〜100%）で常時点灯させる「調光点灯」が可能です。防犯灯や街路灯の役割を果たしつつ、人が近づいた時のみフル点灯させる運用が容易に行えます。

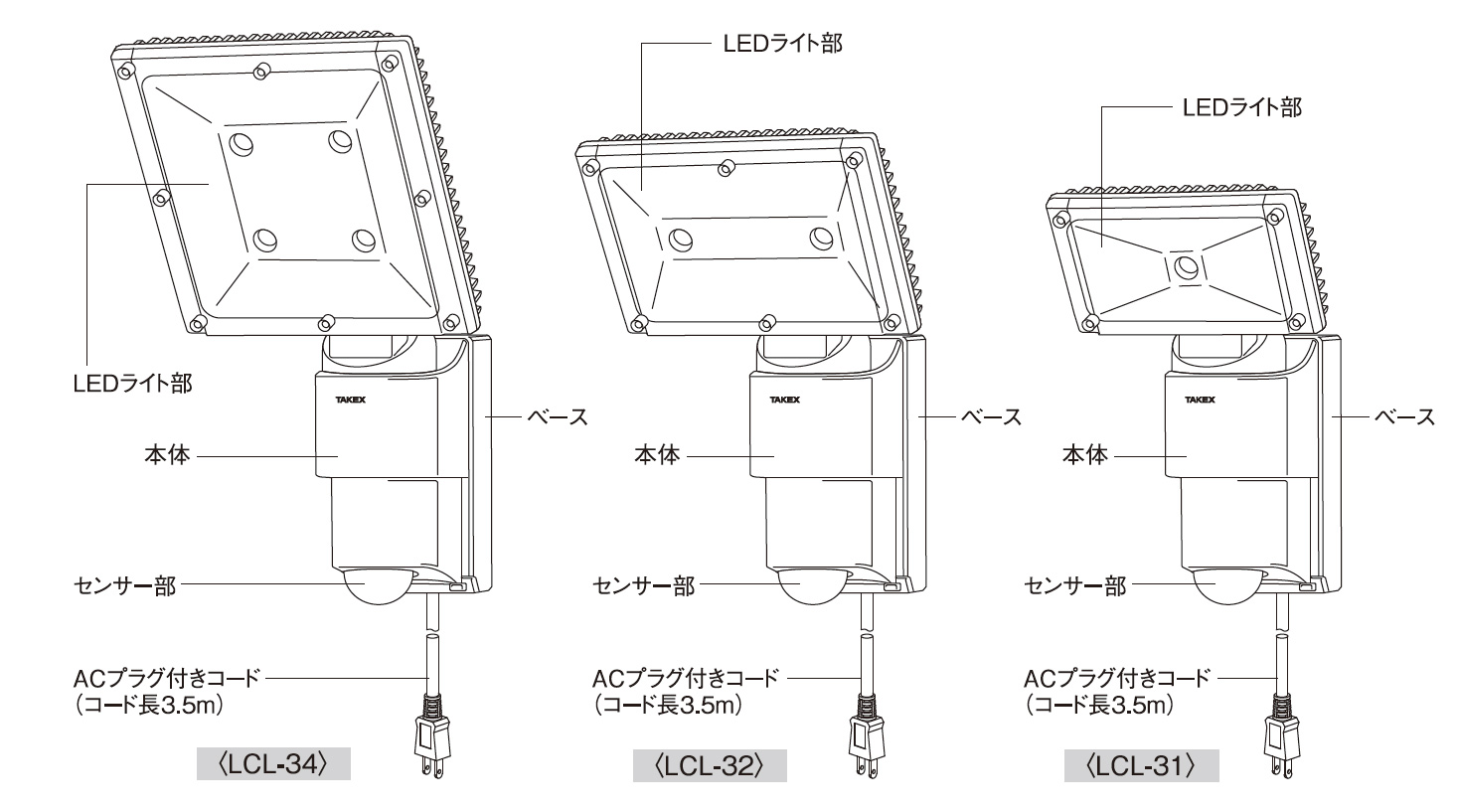

施工性を考慮したACプラグ付コード標準装備

約3.5mのACプラグ付きコードが付属しているため、近接するコンセントがあれば特別な電気工事なしで即座に運用を開始できます。また、ベース内部の端子台を利用した直結配線（埋込配線）にも対応しています。

外部機器との柔軟な連動を実現する1c接点出力

無電圧リレーc接点出力を装備。防犯カメラの録画トリガー、外部サイレン、警報機への信号入力など、ライトの点灯に合わせたシステム連携が可能です。EE連動（明るい時は出力しない）設定も選べます。

環境に合わせた細かな感度・エリア調整

パッシブセンサーの感度を60%から130%まで4段階で調整可能。さらに付属のマスキングシールを使用することで、道路を走る車や揺れる植物などの誤作動要因を物理的にカットし、現場環境に最適化できます。

独立可動するライト部とセンサー部

ライト部は上下6°〜54°、センサー部は上下0°〜25°の範囲で独立して角度調整が可能です。照らしたい方向と検知したいエリアが異なる現場でも、柔軟に対応できる設計となっています。

過酷な屋外環境に耐えるIP55防雨構造

アルミダイキャスト製のライト部と堅牢な樹脂筐体を採用。IP55に準拠した防雨構造により、屋外の壁面やポール（オプション使用）へ直接設置し、長期にわたって安定した性能を維持します。

    選定時に評価したい強み
    高輝度・省エネ： 1000lmの明るさをわずか17Wの低消費電力で実現。
多機能な調光ロジック： 常夜灯・フル点灯・フラッシングを1台で使い分け可能。
システム親和性： 接点出力により、照明単体ではなく防犯システムの一部として機能。
確かな検知精度： PIRセンサー専門メーカーならではの安定した人体検知アルゴリズム。



内部設定・DIPスイッチ仕様

本体ベース内部の5連DIPスイッチにより、現場の運用に合わせた詳細なロジック設定が可能です。

SW番号	機能	下側設定（デフォルト）	上側設定
1	点灯モード	点灯（通常）	フラッシング（点滅）
2	検知出力制御	EE連動（暗い時のみ出力）	EE非連動（24時間出力）
3	検知出力時間	オフディレイ約2秒	動作時間設定に連動
4・5	感度調整	100%（標準）	60% / 80% / 130% に変更可能

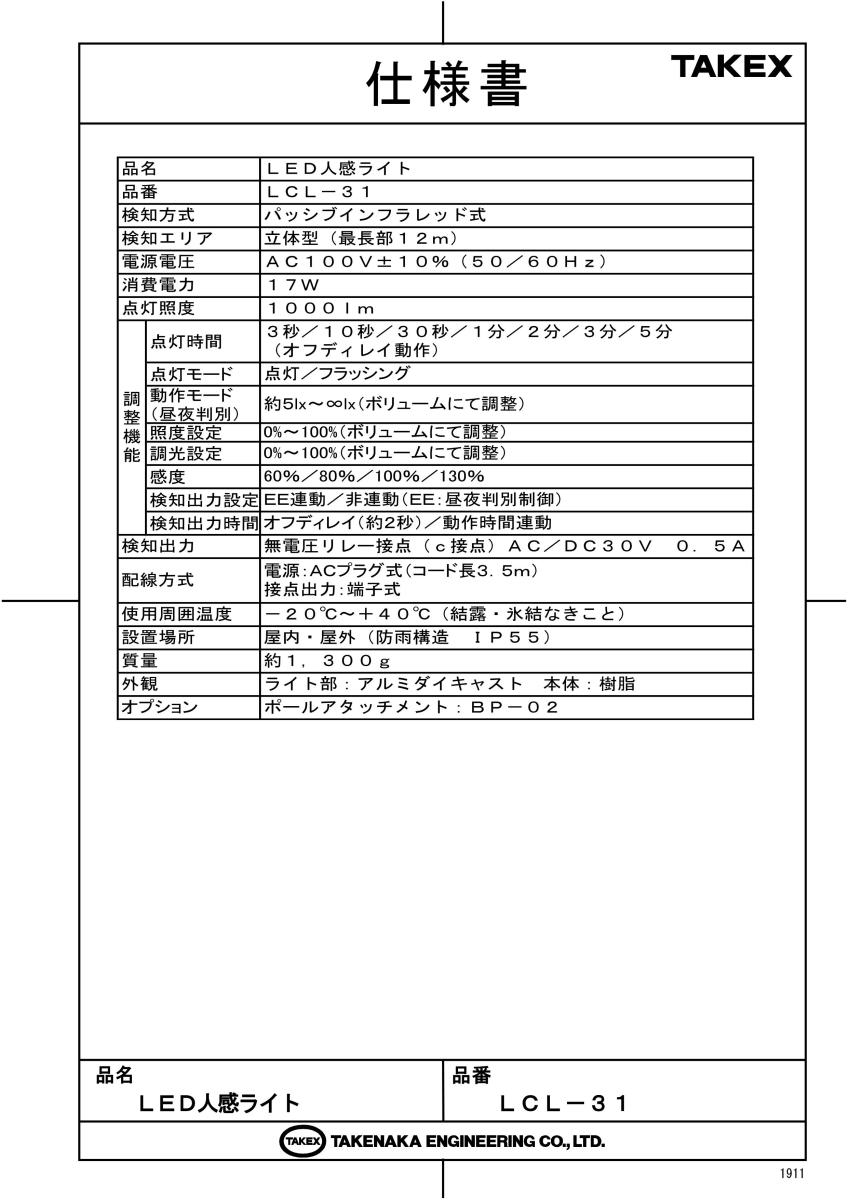

製品仕様

項目	内容
品名	LED人感ライト
品番	LCL－31
検出方式	パッシブインフラレッド方式（PIR）
検知エリア	立体型（最長部12m）
電源電圧	AC100V±10％（50／60Hz）
消費電力	17W
点灯照度	1000lm（全光束）
点灯時間調整	約3秒／10秒／30秒／1分／2分／3分／5分（オフディレイ動作）
動作モード調整	約5lx〜∞lx（昼夜判別ボリュームにて調整）
照度設定	0％〜100％（センサー検知時の明るさ調整）
調光設定	0％〜100％（待機時・常夜灯の明るさ調整）
検知出力	無電圧リレー接点（c接点） AC／DC30V 0.5A
配線方式	電源：ACプラグ式（コード長3.5m）／接点出力：端子台式
使用周囲温度	－20℃〜＋40℃（結露・氷結なきこと）
設置場所	屋内・屋外（防雨構造 IP55）
質量	約1,300g
外観材質	ライト部：アルミダイキャスト／本体：樹脂
外形寸法	幅172.3mm × 奥行175.2mm × 高さ293.6mm（最大時）

FAQ

Q：電源を入れてもすぐに検知動作をしません。故障ですか？ A：故障ではありません。電源投入後、センサー回路が安定するまで約1分間の「ウォームアップ時間」が必要です。1分経過してから動作テストを行ってください。

Q：AC200Vの電源で使用することはできますか？ A：できません。本機はAC100V（±10%）専用設計です。異電圧を印加すると故障や火災の原因となりますので、必ず100V電源をご使用ください。

Q：フラッシング点滅設定時、照度ボリュームで明るさを絞ることはできますか？ A：いいえ、フラッシングモード時は照度設定に関わらず常に100%の明るさで点滅します。

Q：昼間はライトを点灯させず、接点出力だけを24時間出したいのですが可能ですか？ A：可能です。内部DIPスイッチのSW2を「EE非連動」に設定してください。これによりライトの点灯条件（明るさ）に関わらず、検知のたびに接点が出力されます。

Q：犬や猫が通ってもライトがついてしまいます。 A：人感センサーは熱源の移動を検知するため、小動物にも反応します。内部スイッチで感度を下げたり、センサーの角度を下向きに調整して遠方のエリアを絞る、または付属のマスキングシールで下部の検知エリアをカットしてください。

Q：検知エリアの最長はどのくらいですか？ A：標準的な取付高さ（約2.5m）で、最長約12mまでの検知が可能です。

Q：接点出力に直接大型のサイレンや照明を接続してもいいですか？ A：接点容量はAC/DC30V 0.5Aまでです。これを超える負荷を接続すると接点が破損するため、必ず外部に中継用リレーを設けて制御してください。

Q：人がエリア内に居続けているのにライトが消えてしまいます。 A：パッシブセンサーは「温度変化」を検知するため、エリア内で完全に静止している場合は検知できません。また、センサーに向かって直進する動きも検知しにくいため、横切る動線になるよう設置位置を調整してください。

Q：雨が直接かかる場所に設置しても大丈夫ですか？ A：IP55の防雨構造ですので、屋外の雨がかかる場所への設置は問題ありません。ただし、水中や常時水没する場所、高圧洗浄機が直接当たるような場所は避けてください。

Q：ポールの途中に取り付けたいのですが。 A：別売のポールアタッチメント「BP-02」（適合径φ40mm〜φ140mm）を使用することで、ポールへの強固な固定が可能です。
