TAKEX（竹中エンジニアリング）リモート式キーボックス外部制御解錠屋内用セキュリティ保管庫

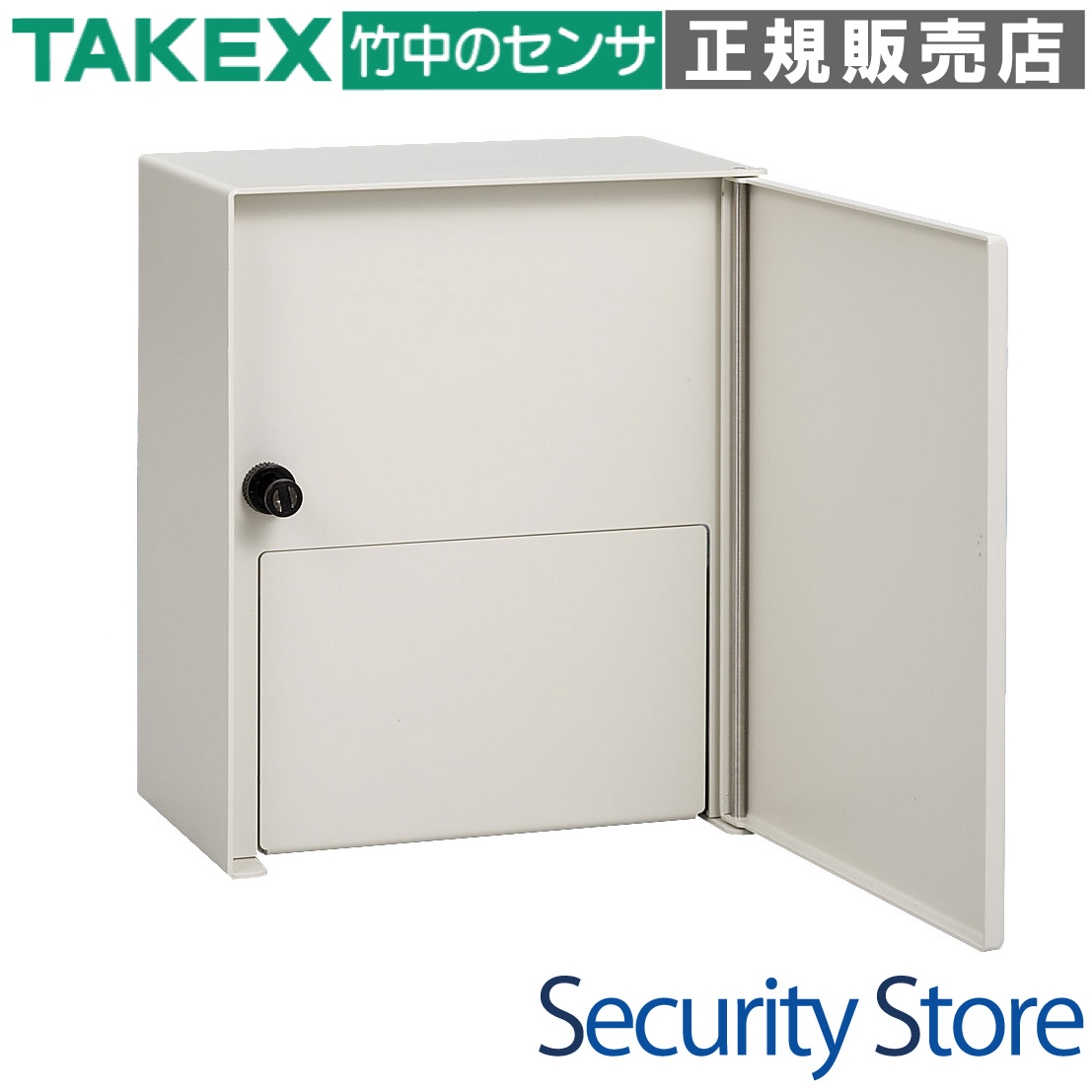

KB-30N リモート式キーボックス

KB-30Nは、外部からの制御信号によって収納ボックスを解錠できる、法人・プロ仕様の電子式キー保管庫です。堅牢なボディと高度な入出力機能を備え、既存の警備システムや入退室管理システムとの連携に最適です。

型番： KB-30N
製品名： リモート式キーボックス
方式： 外部接点制御式（電子ロック）
収納容量： カード最大10枚 / 物理鍵最大7本程度
電源： DC10.8V〜26.4V（12V/24V共用）
設置場所： 屋内専用（壁面取付型）

資料ダウンロード

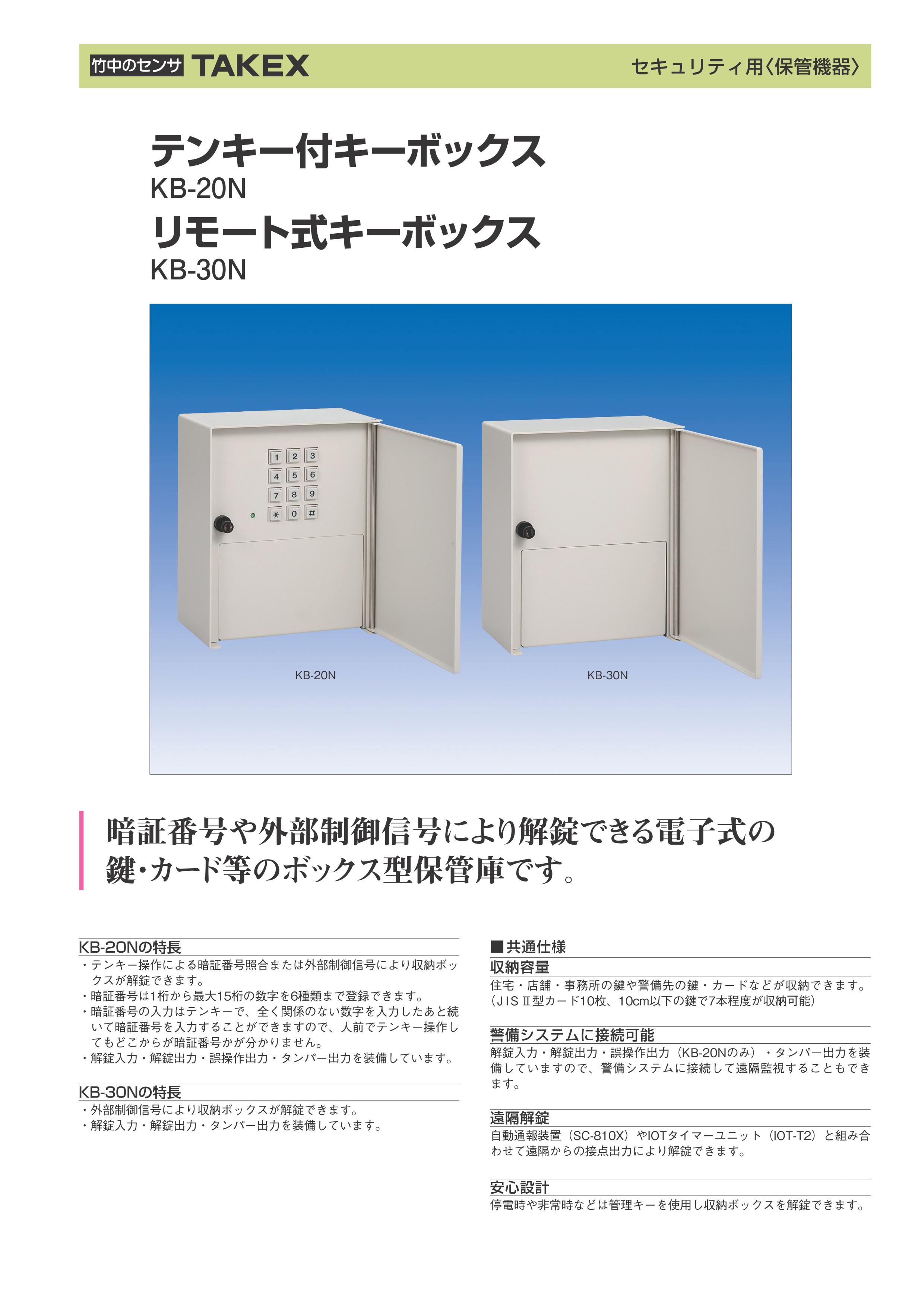

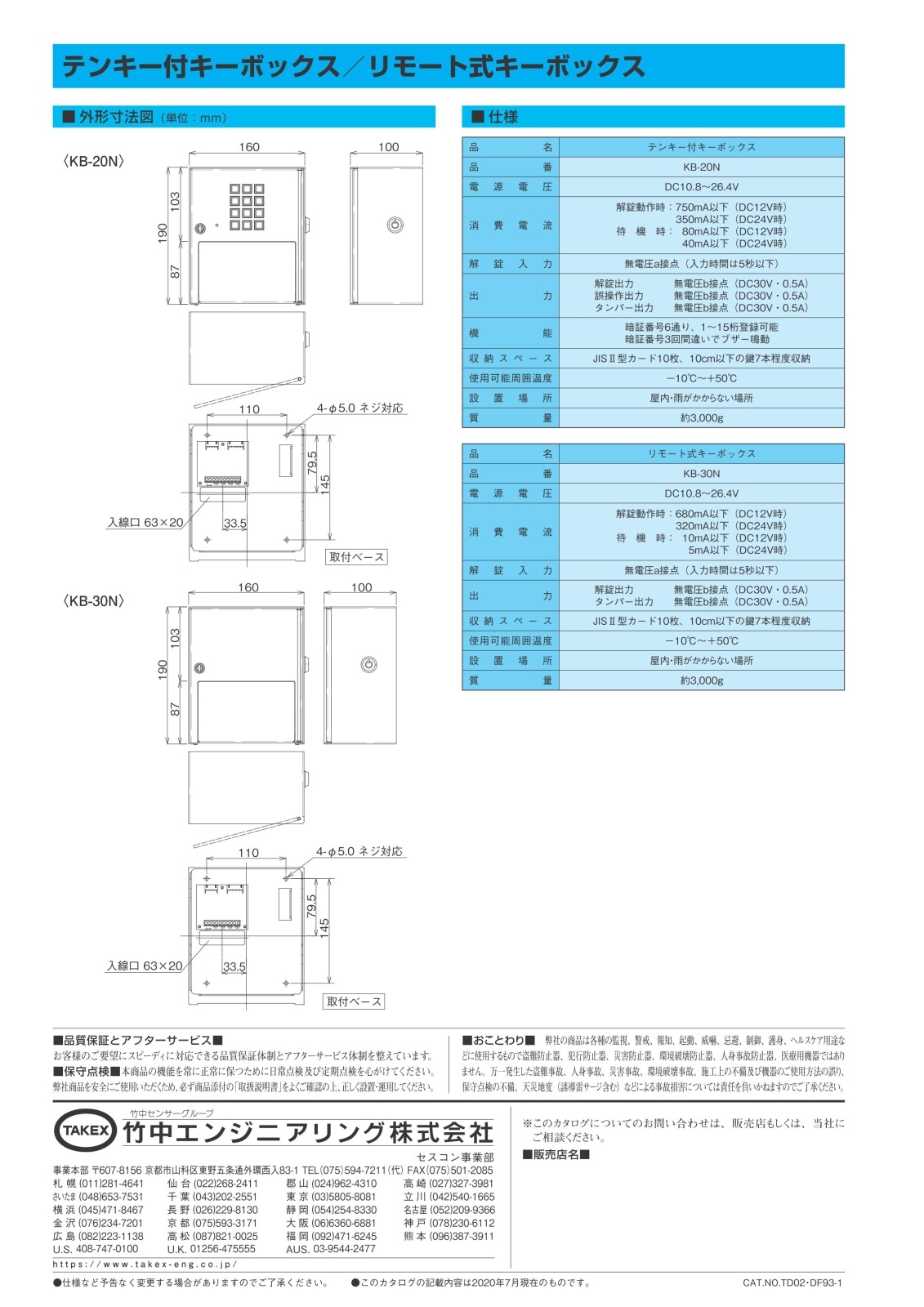

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

事務所や店舗の鍵・カードの遠隔管理
警備会社による警備先鍵の夜間・緊急時保管
IoTタイマー等を用いた期間限定の解錠管理
入退室管理システムと連動した鍵の貸出管理

導入前に確認したいポイント

本機は屋内専用です。雨の当たる場所には設置不可
解錠には外部コントローラ（テンキー等）が必要
本体質量が約3kgあるため、十分な壁面強度が必要
電源はDC12VまたはDC24Vの供給が必要です

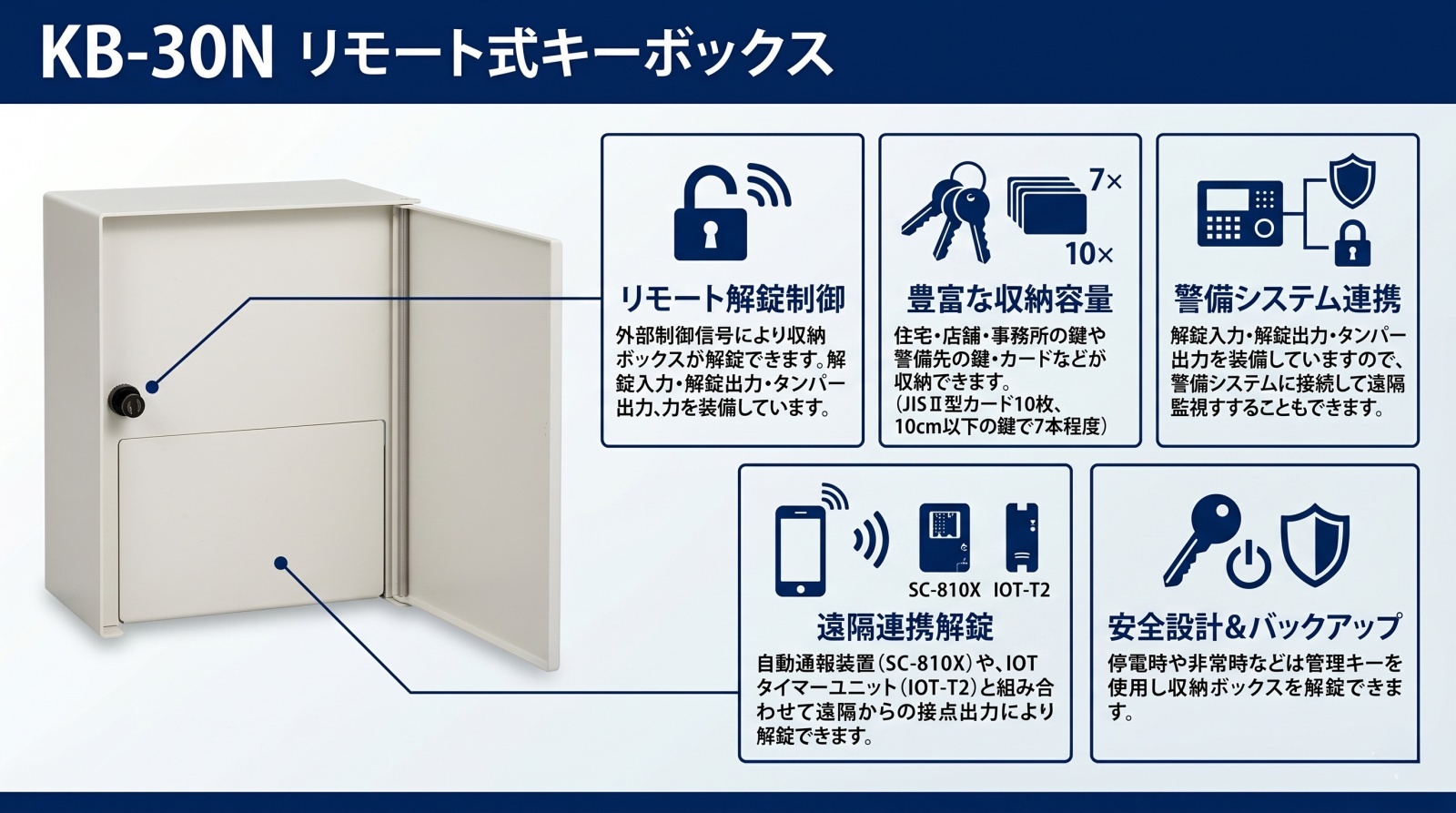

特長

外部制御信号によるスマートな解錠制御

本体自体に操作部を持たず、外部からの無電圧a接点信号を受けて解錠する仕組みを採用しています。テンキーユニット、カードリーダー、PC管理システム、あるいはIoTリレーなど、現場の運用に合わせた自由度の高い解錠システムを構築可能です。

強固な防犯性を支える約3,000gの堅牢筐体

本体質量は約3kgと非常に重厚な設計になっており、物理的な破壊やこじ開けに対する高い耐性を備えています。重要施設の鍵やICカードを保管するにふさわしい、プロフェッショナル仕様の堅牢性を誇ります。

実用的な収納キャパシティ（カード・鍵の両対応）

内部の収納トレイには、JISII型カードであれば最大10枚、長さ10cm以下の物理鍵であれば最大7本程度を同時に収納できます。複数の拠点や担当者が共用する現場でも、十分な収容能力を発揮します。

広範囲な電源電圧（DC10.8V〜26.4V）に対応

DC12Vシステム、DC24Vシステムのどちらでもそのまま使用可能です。電圧降下が発生しやすい長距離配線の現場でも安定して動作し、電源選定の幅を広げます。

不正取り外しを即座に検知するタンパー機能

本体が壁面の取付ベースから強制的に外された場合、タンパー出力（無電圧b接点）が作動します。これを警備信号に接続しておくことで、不正行為をリアルタイムに外部へ通知し、二次被害を防止します。

停電・非常時でも安心な「管理キー」によるバックアップ

電子制御が不能になった場合でも、付属の物理的な「管理キー」を使用することで、本体を取付ベースから外して背面のリリースレバーを操作し、手動で収納ボックスを解錠することが可能です。

運用を最適化する豊富な入出力端子

「解錠入力」だけでなく、ボックスが開いている状態を監視する「解錠出力」も装備。外部の管理盤で「今、誰かが鍵を取り出しているか」を正確にモニタリングでき、確実な運用管理をサポートします。

    選定時に評価したい強み
    高い汎用性： 無電圧接点制御のため、メーカーを選ばず既存システムに組み込める
省電力設計： 待機時電流が非常に少なく（12V時10mA以下）、バックアップ電源への負荷が低い
オートロック機構： 収納ボックスを押し込むだけで自動ロックがかかる、確実な閉め忘れ防止
信頼のTAKEX製： 多くの警備現場で採用されている高い信頼性とメンテナンス性



施工・設置ガイド

本機は取付ベースを壁面に固定し、そこに本体をスライドさせて装着する構造です。配線はベース側のI/F基板に対して行います。

確認項目	この製品での考え方・注意点
配線ケーブル	解錠時に最大500mA流れるため、電圧降下を防ぐために0.5sq〜0.75sq以上の太さを推奨。
取付場所	屋内専用。直射日光や結露、腐食性ガスの発生する場所を避けて設置してください。
制御信号	解錠入力はワンショット信号（5秒以下）で運用してください。連続入力は故障の原因となります。
メンテナンス	管理キーは管理者が厳重に保管してください。内部トレイの動きを妨げる過剰な収納は避けてください。

製品仕様

項目	内容
品名 / 品番	リモート式キーボックス / KB-30N
電源電圧	DC10.8V 〜 26.4V（極性あり）
消費電流（DC12V時）	解錠動作時：500mA以下 / 待機時：10mA以下
消費電流（DC24V時）	解錠動作時：250mA以下 / 待機時：5mA以下
解錠入力	無電圧a接点（入力時間は5秒以下推奨）
解錠出力	無電圧b接点（DC30V・0.5A） ※収納ボックス「開」で出力
タンパー出力	無電圧b接点（DC30V・0.5A） ※本体取り外しで出力
収納スペース目安	JISII型カード 10枚 / 10cm以下の鍵 7本程度
使用可能周囲温度	-10℃ 〜 +50℃（結露なきこと）
設置場所	屋内・雨がかからない場所
外形寸法	W160 × H190 × D110 (mm)
質量	約3,000g

FAQ

Q：この製品単体で暗証番号を入力して解錠できますか？ A：いいえ、本機にテンキー等の操作部は付いていません。外部のテンキーユニットやカードリーダーからの接点信号を受けて動作するリモート専用モデルです。

Q：停電した時に鍵が取り出せなくなりますか？ A：通常は電子ロックがかかっていますが、非常時は「管理キー」を使用して本体を取り外し、背面の物理レバーを操作することで手動解錠が可能です。

Q：屋外の門扉の横などに設置できますか？ A：本機は屋内専用仕様です。直接雨がかかる場所や屋外には設置できません。

Q：DC24Vの電源でも動作しますか？ A：はい、DC10.8V〜26.4Vの広い電圧範囲に対応しているため、12Vシステムでも24Vシステムでもそのまま接続可能です。

Q：大きな鍵やキーホルダーが付いた鍵も入りますか？ A：長さ10cm以下の鍵を推奨しています。過大なサイズや厚みがあるものを無理に収納すると、ロック機構がかみ込み、解錠できなくなる恐れがあります。

Q：誰がいつ開けたかの履歴を取ることはできますか？ A：本機自体にログ記録機能はありませんが、接続する上位のコントローラ（入退室管理システム等）側で操作履歴を記録するように構成可能です。

Q：タンパー出力とは何ですか？ A：本体が壁のベースから不正に取り外された際に作動する信号です。警備システムと連動させることで、破壊や盗難の試みを検知できます。

Q：解錠信号はどれくらいの時間入力すればよいですか？ A：ワンショット信号（5秒以下）を推奨します。信号が入力されている間は常にロックが解除された状態になります。

Q：カードはどの規格のものが何枚入りますか？ A：一般的なJISII型カード（クレジットカードサイズ）であれば、約10枚まで収納可能です。

Q：動作状態を示すLEDランプはありますか？ A：防犯上の理由から、本体表面にはLED等のインジケーターは一切搭載されていません。
