KB-20N テンキー付キーボックス TAKEX 竹中エンジニアリング [KB-20N]

KB-20N テンキー付キーボックス TAKEX 竹中エンジニアリング [KB-20N]

販売価格: 会員のみ販売

商品詳細

TAKEX 電子キーボックス 暗証番号・外部制御対応 屋内用 セキュリティ連携

KB-20N テンキー付キーボックス

TAKEX KB-20Nは、テンキーによる暗証番号照合と、外部システムからの制御信号による解錠を両立させた、法人・プロ仕様の電子式鍵保管庫です。単なる保管箱ではなく、アラーム盤や入退室管理システムと連携可能な多彩な出力を装備。無人施設や事務所、店舗の重要鍵・カード管理を高度化し、遠隔操作によるスマートな運用を実現します。

  • 型番： KB-20N
  • 製品名： テンキー付キーボックス
  • 解錠方式： 暗証番号（1〜15桁）または外部接点入力
  • 連携機能： 解錠・誤操作・タンパー（破壊検知）出力装備
  • 設置場所： 屋内壁面（壁付タイプ）
  • 電源： DC10.8V〜26.4V（DC12/24V共用）

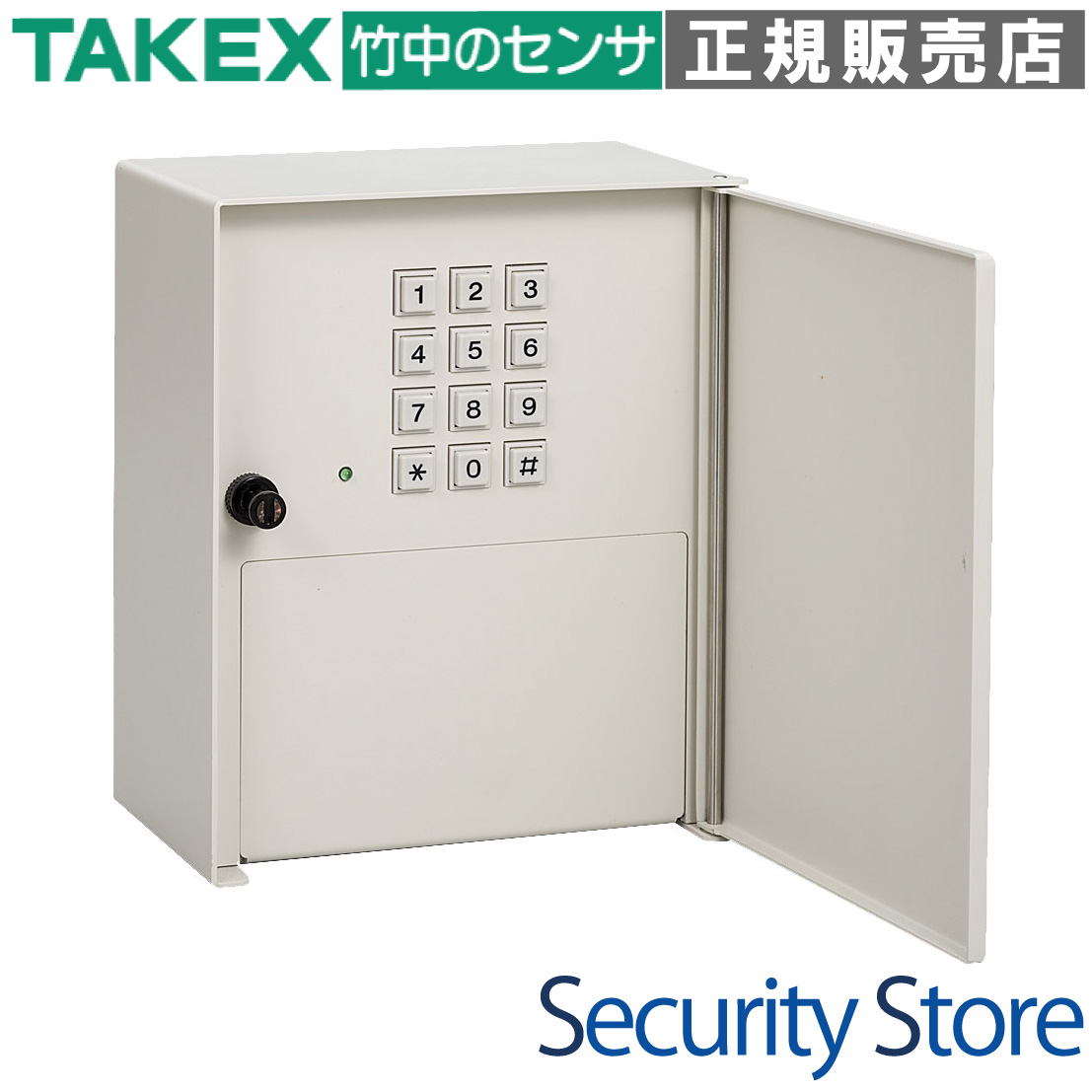

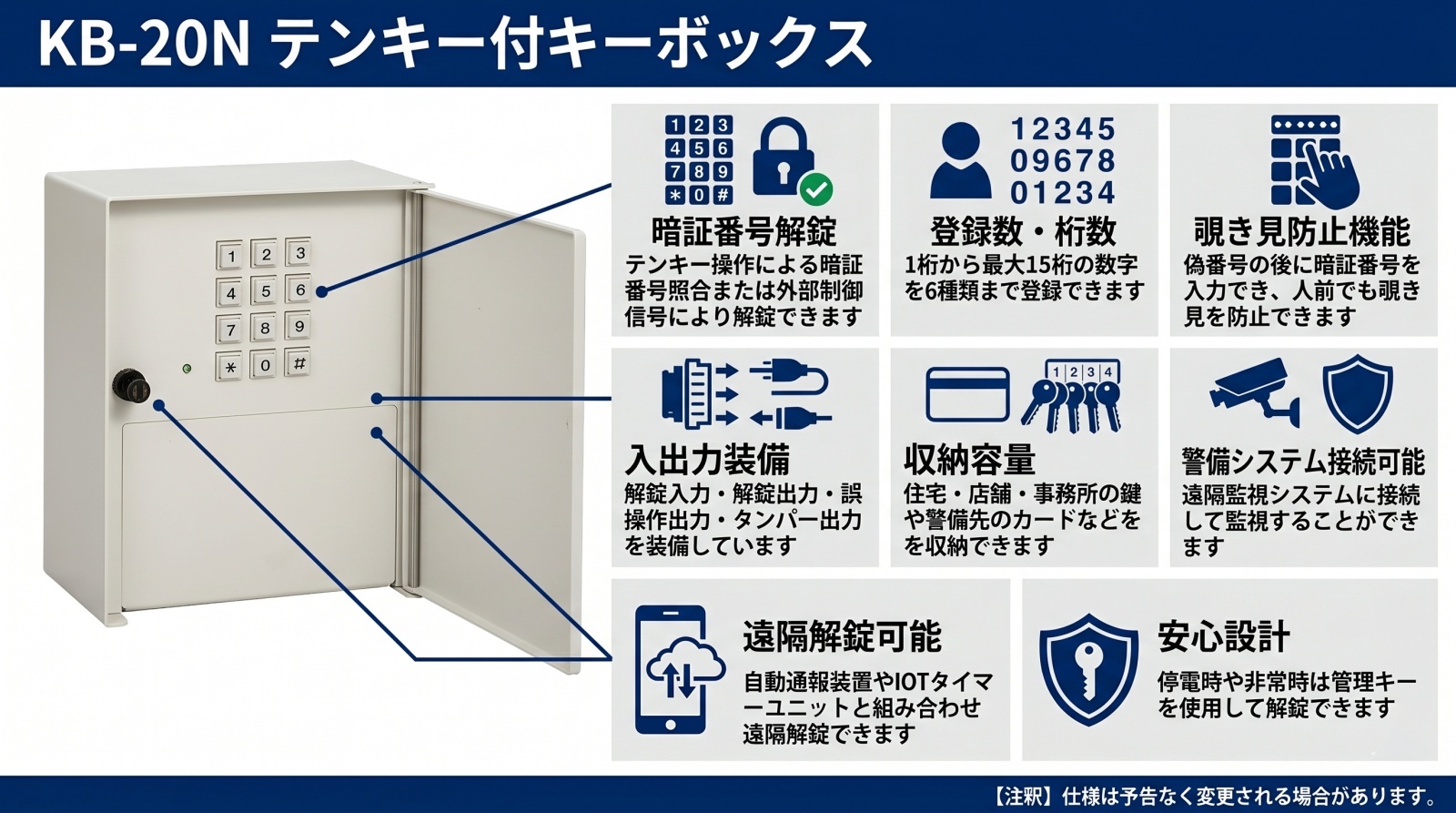

KB-20N テンキー付キーボックス 外観

資料ダウンロード

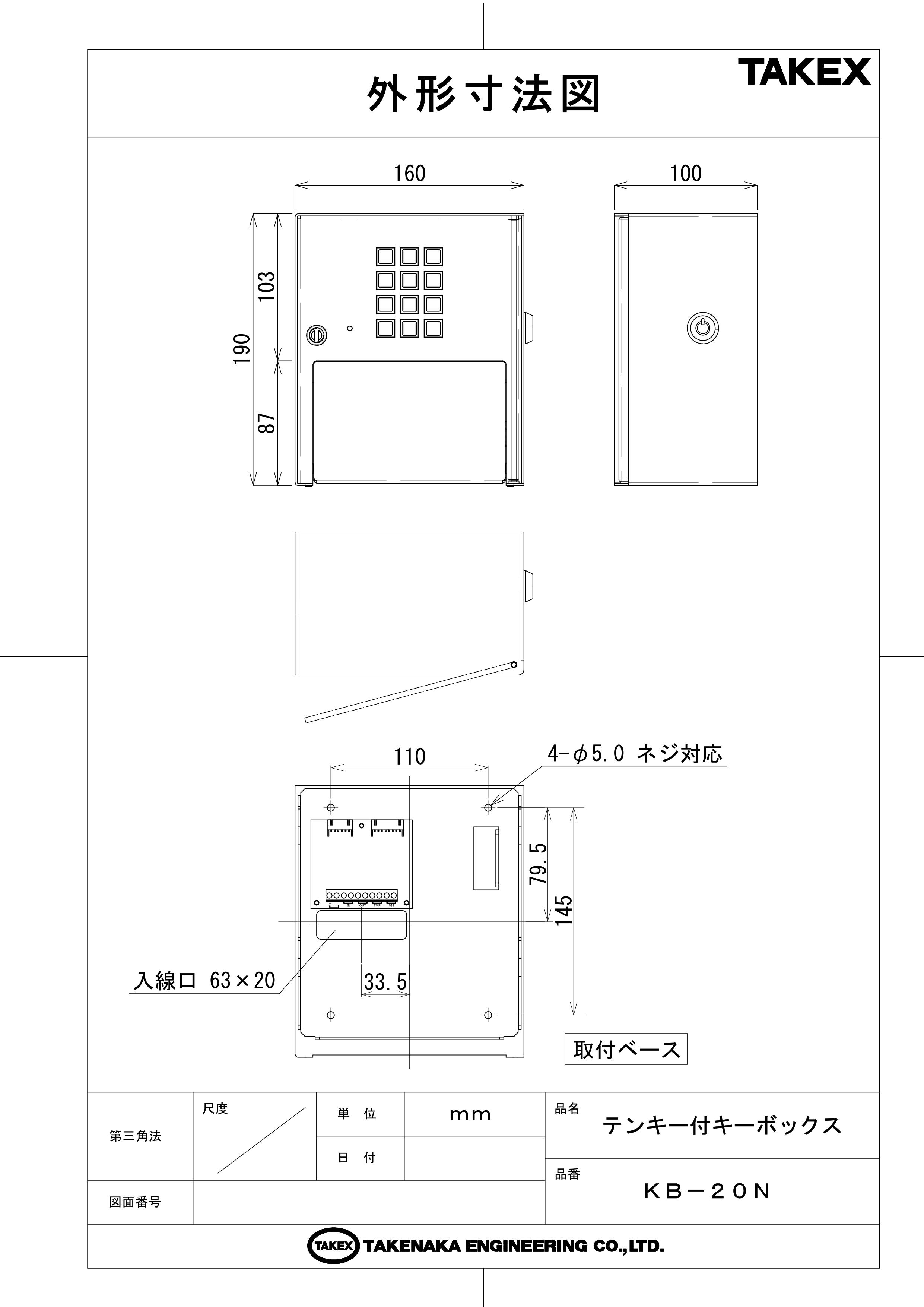

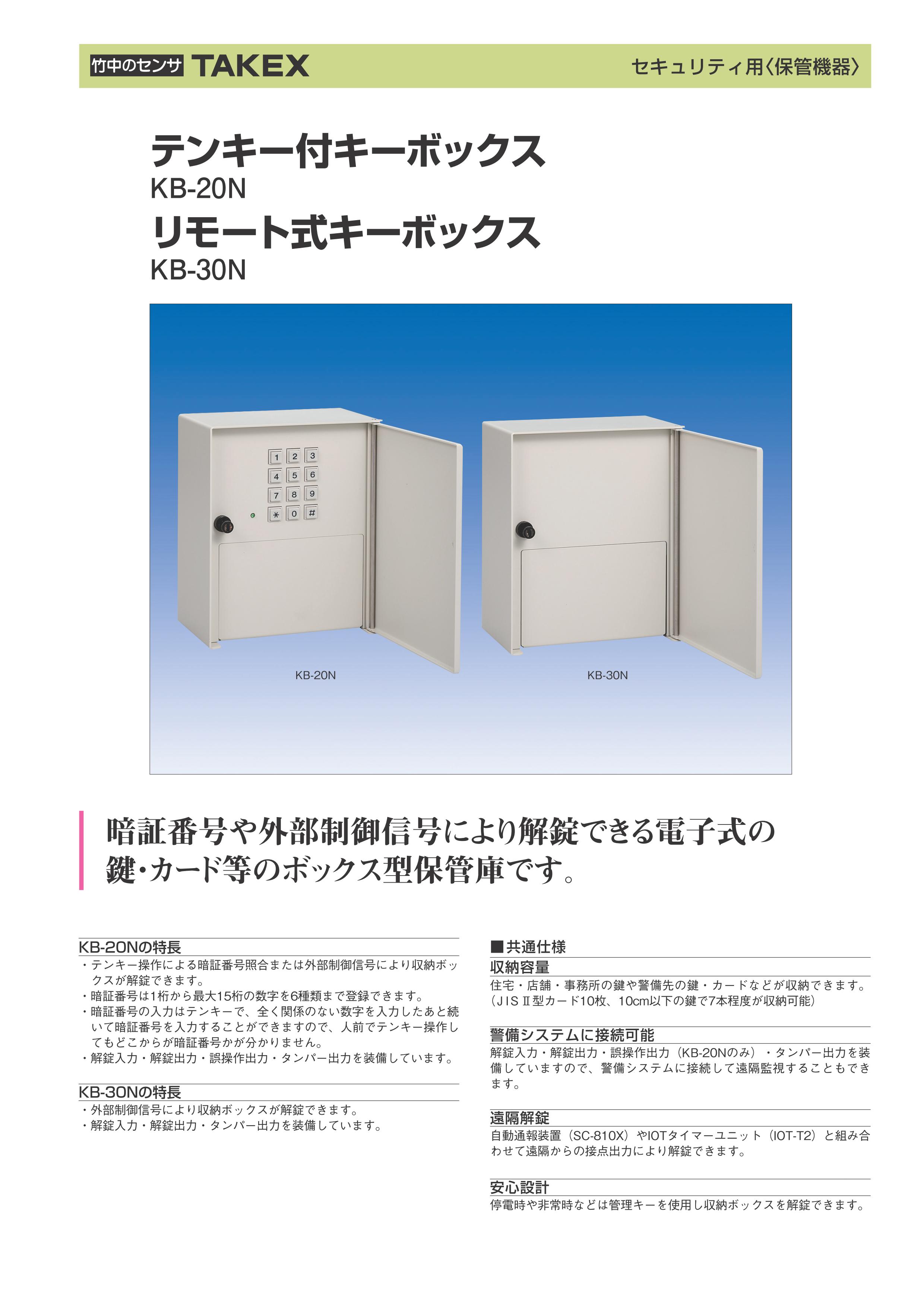

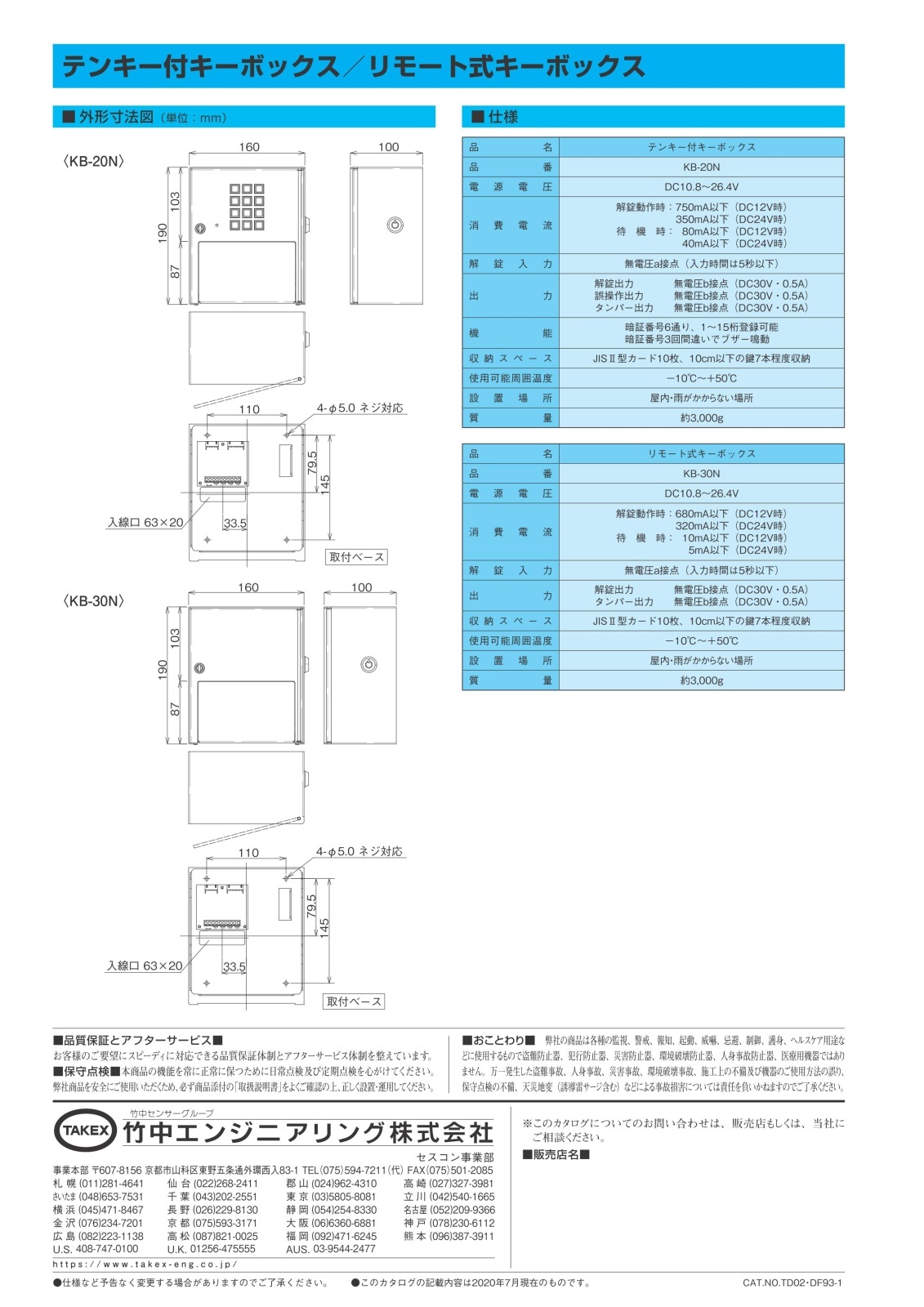

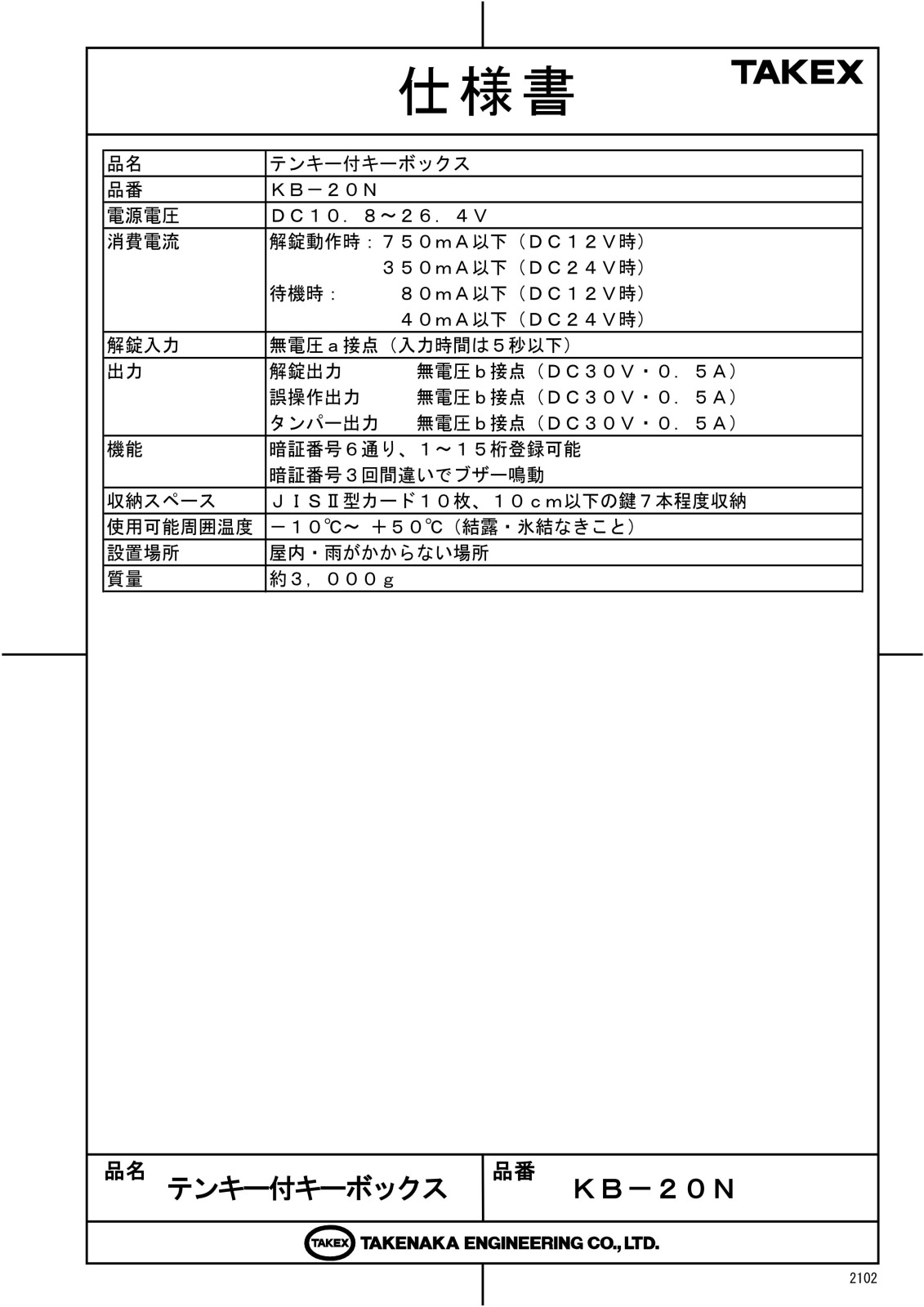

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 無人化された店舗や施設の合鍵管理
  • 事務所や重要室の入退室カード共有
  • 警備システムと連動した遠隔解錠運用
  • 清掃・保守業者向けの夜間・週末の鍵貸出
  • 賃貸物件や内覧物件のキーマネジメント

導入前に確認したいポイント

  • 屋内専用です（屋外・雨がかりは不可）
  • 壁面への強固な固定（木下地やアンカー）が必要です
  • DC12Vまたは24Vの電源配線工事が必要です
  • 遠隔解錠には通信・制御装置との接点配線が必要です
  • 管理キーを紛失しないよう保管ルールを定めてください

特長

1. 暗証番号＋外部制御のデュアルアクセス仕様

現地でのテンキー操作による解錠だけでなく、外部の入退室管理システムやIOTゲートウェイからの接点信号入力による解錠にも対応しています。現地運用の利便性と、管理者による遠隔制御を1台で実現します。

2. 最大15桁・6種類の柔軟な暗証番号登録

暗証番号は1桁から最大15桁まで自由に設定可能。最大6種類までの番号を個別登録できるため、部署ごとや用途ごとに異なる番号を割り当て、運用終了後に特定の番号だけを削除するといった柔軟な管理が可能です。

3. 覗き見を防止するダミー入力機能

暗証番号の入力前に、無関係な数字を任意に入力してから続けて正しい番号を入力できる「ダミー入力機能」を搭載。背後からの覗き見による番号流出のリスクを大幅に低減します。

4. 異常を即座に知らせる3種のセキュリティ出力

「解錠出力」「タンパー出力（こじ開け・剥がし検知）」「誤操作出力（総当たり攻撃検知）」の3系統の無電圧接点出力を装備。アラーム盤等へ接続することで、現場の異常をリアルタイムで監視センターへ通報できます。

5. 住宅用カードや鍵をしっかり収める収納力

内部収納スペースは、JIS II型カードなら約10枚、長さ10cm以下の鍵であれば約7本程度まで収容可能なゆとりの設計。複数の鍵をまとめたキーホルダーも収納可能です。

6. 5分のロックアウトで不正試行を阻むペナルティ機能

暗証番号を連続3回間違えると、警告ブザーが鳴動し、5分間の操作無効状態へ移行します。不審者による連続的な番号試行（ブルートフォース攻撃）を物理的に阻止します。

7. 停電時も安心の管理キー＆手動解錠機構

電子式ロックを採用しながらも、万一の停電や故障時には付属の物理管理キーによる手動解錠が可能です。保守メンテナンスや非常時にも、確実に内部の鍵を回収できる安心設計です。

8. 状態が一目でわかるステータス表示LED

前面に搭載された電源LEDにより、「正常待機（点灯）」「設定モード・ロックアウト（点滅）」「電源オフ（消灯）」を一目で判別可能。施工時の確認や日常の動作点検も容易です。

選定時に評価したい強み

  • 堅牢性： 本体重量約3kgの重厚な作りで、物理的な破壊や盗難を抑止。
  • 拡張性： 無電圧a接点入力による、既存のセキュリティ・IOTシステムとの容易な連携。
  • 信頼性： 警備業界で実績のあるTAKEXブランド。b接点出力による「断線監視」が可能。
  • 利便性： 電池交換の手間が不要な有線電源供給タイプ。

LED表示や動作状態

LEDの状態 機器の状態 詳細・対応方法
点灯（緑） 正常待機 通常運用中。暗証番号入力待ち状態です。
点滅（緑） 設定モード / ロックアウト 管理キーが設定位置にある、または暗証番号3回誤入力によるペナルティ中です。
消灯 電源OFF 停電、断線、または電源ユニットの故障が考えられます。

配線・端子仕様

端子記号 機能名称 仕様
+ / - 電源入力 DC10.8V〜26.4V。解錠動作時最大600mA（DC12V時）。
IN 解錠入力 無電圧a接点（ワンショット）。外部制御装置から解錠させる場合に使用。
OUT 解錠出力 無電圧b接点。ボックスが開いている間に接点が開放されます。
TMP タンパー出力 無電圧b接点。本体がベースから外されると接点が開放されます。
MIS 誤操作出力 無電圧b接点。3回連続誤入力によるロックアウト中に接点が開放されます。

製品仕様

項目 内容
品名 / 品番 テンキー付キーボックス / KB-20N
電源電圧 DC10.8V〜26.4V（極性あり）
消費電流 解錠動作時：600mA以下(DC12V)、300mA以下(DC24V)
待機時：80mA以下(DC12V)、40mA以下(DC24V)
解錠入力 無電圧a接点（入力時間は5秒以下）
解錠出力 無電圧b接点（DC30V・0.5A）
誤操作出力 無電圧b接点（DC30V・0.5A）
タンパー出力 無電圧b接点（DC30V・0.5A）
暗証番号登録 最大6通り、1〜15桁登録可能
ペナルティ機能 連続3回間違いでブザー鳴動、操作無効モード移行
収納スペース JIS II型カード10枚、10cm以下の鍵7本程度
使用周囲温度 -10℃〜+50℃（結露なきこと）
設置場所 屋内・雨がかからない場所
質量 約3,000g
外形寸法 W100 × H190 × D160mm

FAQ

Q：屋外で使用することはできますか？ A：本製品は完全屋内仕様です。防滴・防雨構造ではないため、屋外や雨のかかる場所での使用は故障の原因となるためお控えください。
Q：暗証番号を忘れてしまった場合の対処法は？ A：付属の物理的な管理キーを使用することで、暗証番号が不明な状態でもボックスを解錠できます。解錠後、設定モードにて新しい番号に上書き登録または全消去が可能です。
Q：停電時に鍵を取り出すことはできますか？ A：はい、可能です。管理キーで本体をベースから取り外した後、本体背面のレバーを操作することで機械的に解錠できる非常解錠機構を備えています。
Q：暗証番号を3回間違えた後のロックアウトは自動で解除されますか？ A：はい、何も操作せずに5分経過すると自動的に復旧します。ただし、このサイクルを3回繰り返すと自動復旧しなくなるため、その場合は管理キーによる解除が必要になります。
Q：どのような配線が必要ですか？ A：DC電源（12V〜24V）の供給が必須です。また、遠隔解錠やアラーム盤への信号送信を行う場合は、対応する信号線を接続してください。
Q：マンションのカードキーは収納できますか？ A：一般的なJIS II型サイズのカードであれば、最大10枚程度まで収納可能です。
Q：石膏ボードの壁に取り付けられますか？ A：本体重量が約3kgあり、扉の開閉時に負荷がかかるため、必ず木下地がある場所か、石膏ボード専用の強力なアンカーを使用して4箇所確実に固定してください。
Q：管理者の番号とは別に、清掃業者用の番号を設定できますか？ A：はい、最大6種類の番号を登録できるため、権限や業者ごとに異なる暗証番号を運用することが可能です。
Q：暗証番号の桁数は固定ですか？ A：いいえ、1桁から最大15桁までの間で任意に設定可能です。高いセキュリティが必要な場合は桁数を増やして運用いただけます。
Q：動作温度範囲は？ A：-10℃〜+50℃です。寒冷地での屋内設置にも対応していますが、結露が発生しない環境でご使用ください。
