コントローラ機能付緊急通報装置 [SC-35T]

コントローラ機能付緊急通報装置 [SC-35T]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング 緊急通報装置 セキュリティコントローラ 音声通報 屋内用

SC-35T コントローラ機能付緊急通報装置

外部センサーと連動し、異常検知時に最大3箇所へ音声メッセージで自動通報。セキュリティコントローラと緊急通報装置が一体化した、法人・施設向けの高信頼システムです。

  • 型番： SC-35T
  • 製品名： コントローラ機能付緊急通報装置
  • 方式： アナログ電話回線接続式（音声録音・通報型）
  • 主な用途： オフィス・店舗の防犯、介護・福祉施設の緊急呼出、無人拠点の設備監視
  • 設置場所： 屋内壁掛
  • 電源： AC100V 50/60Hz（オプションで停電補償対応）

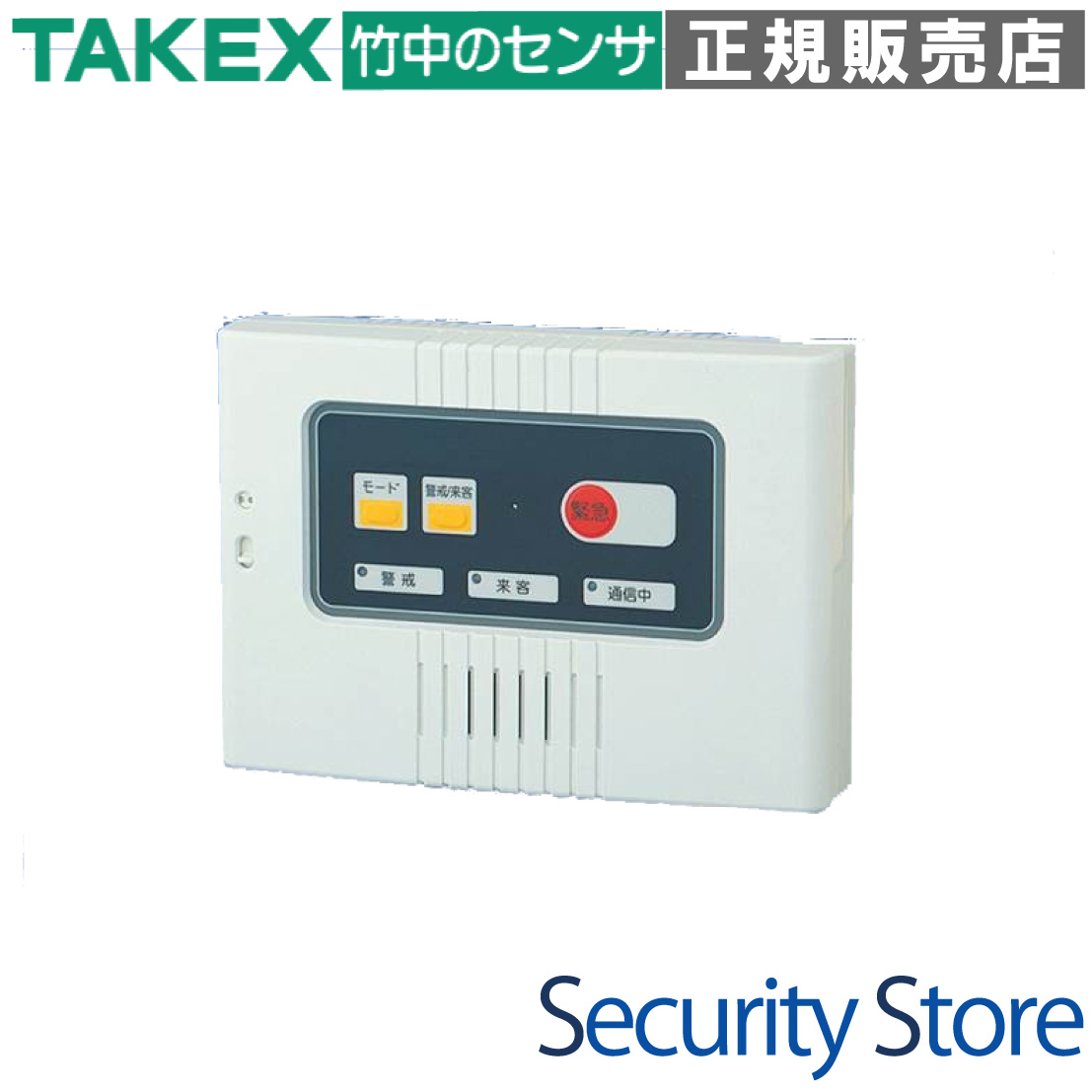

SC-35T コントローラ機能付緊急通報装置 製品画像

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 夜間・休日のオフィス・店舗の防犯監視
  • 介護施設やトイレ内の非常呼び出し管理
  • 設備異常や火災信号の遠隔地への即時通報
  • 無人倉庫や資材置き場のセキュリティ管理

導入前に確認したいポイント

  • アナログ一般電話回線（またはアナログポート）が必要
  • ISDN、IP電話の一部、共同電話等では使用不可
  • 取り付け壁面に芯材があるか（石膏ボードのみは不可）
  • 通報先の電話番号（最大3件）と録音内容の策定

特長

任意メッセージ録音と最大3カ所への自動通報

センサー入力（b接点）および非常押しボタン入力（a接点）に、それぞれ最長60秒の任意メッセージをデジタル録音できます。異常発生時には、あらかじめ登録した最大3カ所の連絡先へ、状況を的確に伝える音声メッセージを順次自動送信します。

セキュリティコントローラとしての基本機能を凝縮

各種防犯センサーや非常用押しボタンを直接接続できる端子台を装備。外部機器への電源供給（DC12V 300mA）も可能なため、本機を中心とした小規模なセキュリティシステムの構築が可能です。

運用に合わせた「警戒」と「来客」のモード選択

「警戒モード」時はセンサー動作で警報音と総合出力が連動し、「来客モード」時はチャイム音で通知するよう設定可能。状況に合わせてパネル上のボタンで簡単に切り替えられ、インジケーターの色で現在の状態を一目で確認できます。

現場の状況を把握できる音声インターフェース

内蔵のマイクとスピーカーを使用し、通報先（外部電話）からのリモート操作で現場の音声確認（集音）や、スピーカーを介した威嚇・誘導（拡声）が可能です。交互通話方式により、双方向のコミュニケーションも行えます。

電話回線断線検知による不正防止

電話回線が切断されたことを検知すると、即座に警報音を鳴動させ、総合出力を連動させる機能を搭載しています。回線を切断して侵入を試みるような悪質な行為に対しても、現場でアラートを発することが可能です。

DTMF（プッシュ信号）による遠隔制御

通報先から電話を通じて、本機のリモート出力端子をON/OFF制御できます。照明の点灯や電気錠の解錠、サイレンの鳴動など、現場へ駆けつける前に外部から一次対応を行うことが可能です。

不揮発性メモリによる確実な設定保持

登録された電話番号や録音メッセージは不揮発性メモリに保存されるため、停電が発生してもデータが消失することはありません。復電後も再設定の手間なく、即座に運用を再開できます。

緊急事態を最優先するシステムロジック

パネル上の緊急ボタンおよび外部非常押しボタンからの入力は、装置がどのモード（警戒/解除/来客）であっても最優先して処理されます。一刻を争う事態を逃さない、プロ仕様の設計です。

選定時に評価したい強み

  • 信頼の通報ロジック： 10回までの繰り返しリダイヤルや、メッセージ送出回数の詳細設定が可能。
  • 施工性の高さ： 標準工法（回線切断検知あり）と簡易工法の両方に対応し、現場の配線状況に柔軟に適応。
  • 自己診断機能： センサー電源のショートや本体カバーの開封を検知し、異常を音声やランプで即座に警告。
  • 高い拡張性： 無電圧c接点の総合出力とリモート出力を備え、既存の警報システムや回転灯との連動が容易。

施工・設置ガイド

本装置の性能を十分に発揮させるため、以下の施工条件を遵守してください。

確認項目 この製品での考え方 / 注意点
対応回線 アナログ一般回線専用です。ISDNや一部のIP電話（VOIPアダプタ経由）では動作が不安定になる場合があります。
取付方法 壁掛式です。石膏ボード等にはアンカーを使用するか、必ず芯材（柱）に対してタッピングネジで固定してください。
配線工法 回線断線検知を利用する場合は「標準工法（L1/L2からT1/T2へ戻す）」を選択し、DIPスイッチB5をOFFにしてください。
停電対策 標準ではAC電源喪失時に動作しません。重要拠点ではオプションの非常用電源（バッテリー）を装着してください。

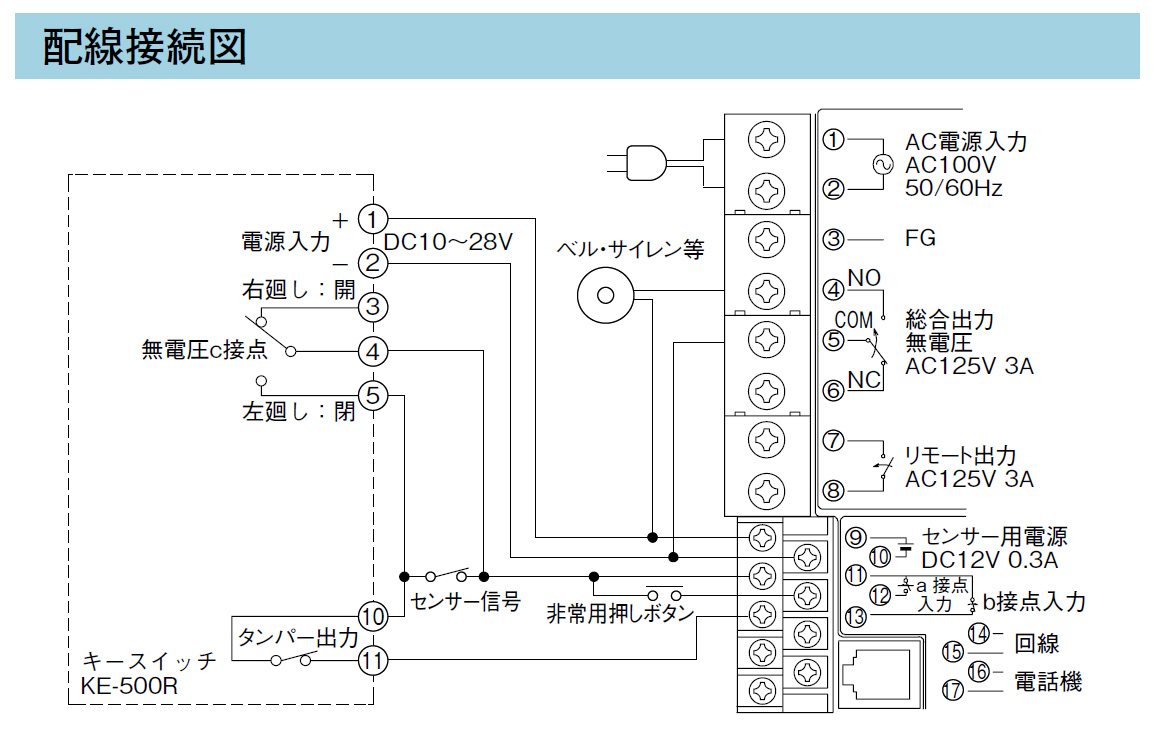

配線・端子仕様

端子番号 名称 機能・電気的仕様
1 - 2 AC電源入力 AC100V 50/60Hz（極性なし）
4 - 6 総合出力 無電圧c接点（AC125V 3A / DC30V 3A）。異常発生時に動作。
7 - 8 リモート出力 無電圧a接点（AC125V 3A / DC30V 3A）。遠隔操作でON/OFF。
9 - 10 センサー用電源 DC12V 300mA。外部センサーへの供給用。
11 - 12 a接点入力 非常・火災等の起動信号入力用。
12 - 13 b接点入力 侵入センサー等の起動信号入力用。

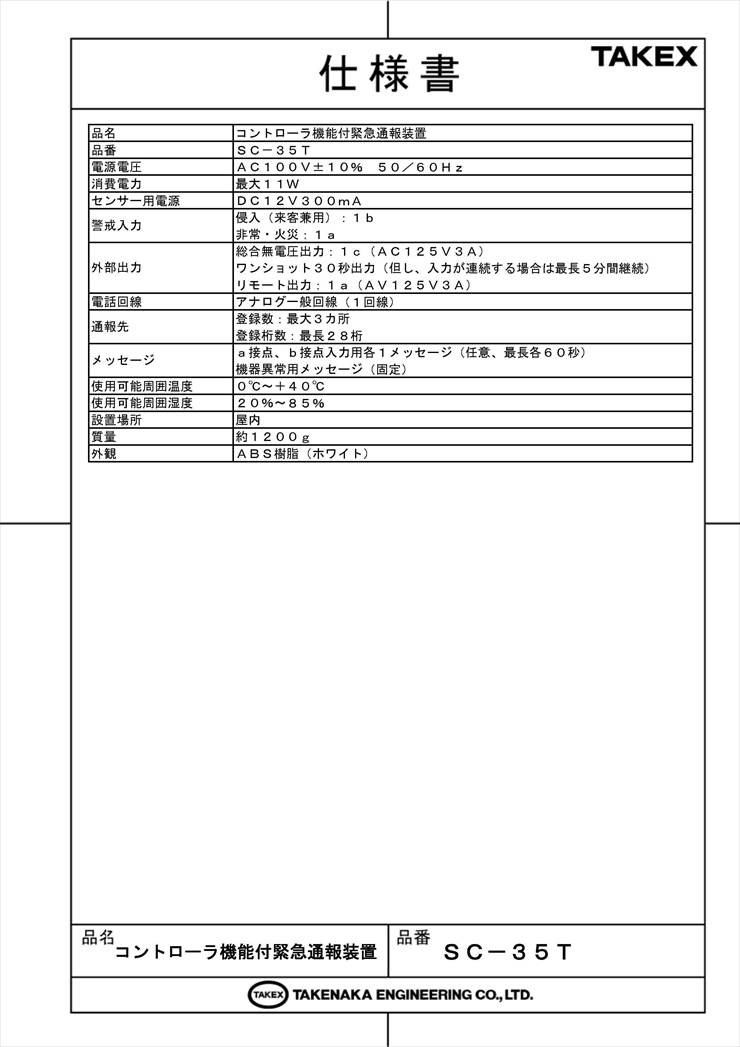

製品仕様

項目 内容
品名コントローラ機能付緊急通報装置
品番ＳＣ－３５Ｔ
電源電圧ＡＣ１００Ｖ±１０％　５０／６０Ｈｚ
消費電力１１Ｗ以下
センサー用電源ＤＣ１２Ｖ・３００ｍＡ
警戒入力侵入（来客兼用）：ｂ接点
非常・火災：ａ接点
外部出力総合無電圧出力：ｃ接点（ＡＣ１２５Ｖ・３Ａ）
ワンショット３０秒間出力（ただし、入力が連続する場合は最長５分間継続）
リモート出力：ａ接点（ＡＣ１２５Ｖ・３Ａ）
ルームモニター内蔵マイク、スピーカーによるルームモニター
ＤＴＭＦコマンドによる交互通信方式
電話回線アナログ一般回線（１回線）
回線断線機能（ディップＳＷによる設定）
通報先登録数：最大３カ所
登録桁数：最長２８桁
停電補償最大３０分（２回通報処理）※オプションのバッテリー使用時
メッセージａ接点、ｂ接点入力用各１メッセージ（任意、最長各１分間）
機器異常用メッセージ（固定）
使用可能周囲温度０℃〜＋４０℃（結露なきこと）
設置場所屋内：壁掛式
質量約１２００ｇ
外観樹脂（ホワイト）

FAQ

Q：どのような電話回線で使用できますか？ A：アナログ一般公衆回線に対応しています。IP電話や光電話の場合、VOIPアダプタのアナログポート経由で接続可能ですが、回線種別や環境によっては動作しない場合があるため、事前の動作確認を推奨します。
Q：通報先は何件まで登録できますか？ A：最大3カ所まで登録可能です。1カ所あたりの電話番号は最大28桁まで入力できます。
Q：自分の声でメッセージを録音できますか？ A：はい。a接点入力用とb接点入力用にそれぞれ最大60秒間の録音が可能です。内蔵マイクを使用して簡単に登録・変更ができます。
Q：停電した時は動作しますか？ A：標準状態ではAC100V電源が必要です。別売の非常用バッテリーを装着することで、停電時でも最大30分間（2回通報分程度）の動作をバックアップできます。
Q：遠隔から現場の音を聞くことはできますか？ A：可能です。通報を受けた際、または外部から本機へ電話をかけた際に、プッシュ信号を送ることで内蔵マイクによる集音（ルームモニター）やスピーカーによる拡声が行えます。
Q：回線が切られた時にアラートを出すことはできますか？ A：はい。「標準工法」で配線しDIPスイッチの設定を行うことで、電話回線の断線を検知して本体からの警報音鳴動や外部出力の連動が可能です。
Q：間違えて発報させてしまった場合、通報を止める方法はありますか？ A：本体表面にある「モード」「警戒/来客」「緊急」の3つのボタンを同時に1秒以上長押しすることで、通報動作を強制的に停止できます。
Q：センサー用電源は何ボルトですか？ A：DC12V（最大300mA）を出力します。パッシブセンサーや赤外線センサーなどの電源としてそのまま利用可能です。
Q：設置に資格は必要ですか？ A：AC100Vの直結工事や電話回線の屋内配線工事を伴う場合は、電気工事士や工事担任者の資格が必要となります。コンセント接続や既存モジュラーからの延長であれば資格は不要ですが、確実な施工のため専門業者への依頼をお勧めします。
Q：どのようなセンサーを接続できますか？ A：無電圧接点出力（a接点またはb接点）を持つセンサーであれば、メーカーを問わず接続可能です。
