マルチインターフェース [CKC-103]

マルチインターフェース [CKC-103]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング（TAKEX） 制御機器 リモートスイッチ統合 屋内用

CKC-103 マルチインターフェース

最大3台までのリモートスイッチを統合し、セキュリティコントローラの警戒セット・解除操作を一元管理する中継ユニットです。

複数の出入り口がある施設において、どの操作地点からでもシステムの状態を同期・制御できるように設計されており、BtoBの高度なセキュリティ運用に欠かせないインターフェースとして機能します。

  • 型番： CKC-103
  • 製品名： マルチインターフェース
  • 対応入力： 3路リモートスイッチ × 最大3系統
  • 適合コントローラ： C-600シリーズ、C-800シリーズ等
  • 電源電圧： DC10V〜17V（極性あり）
  • 設置場所： 屋内（壁掛式）

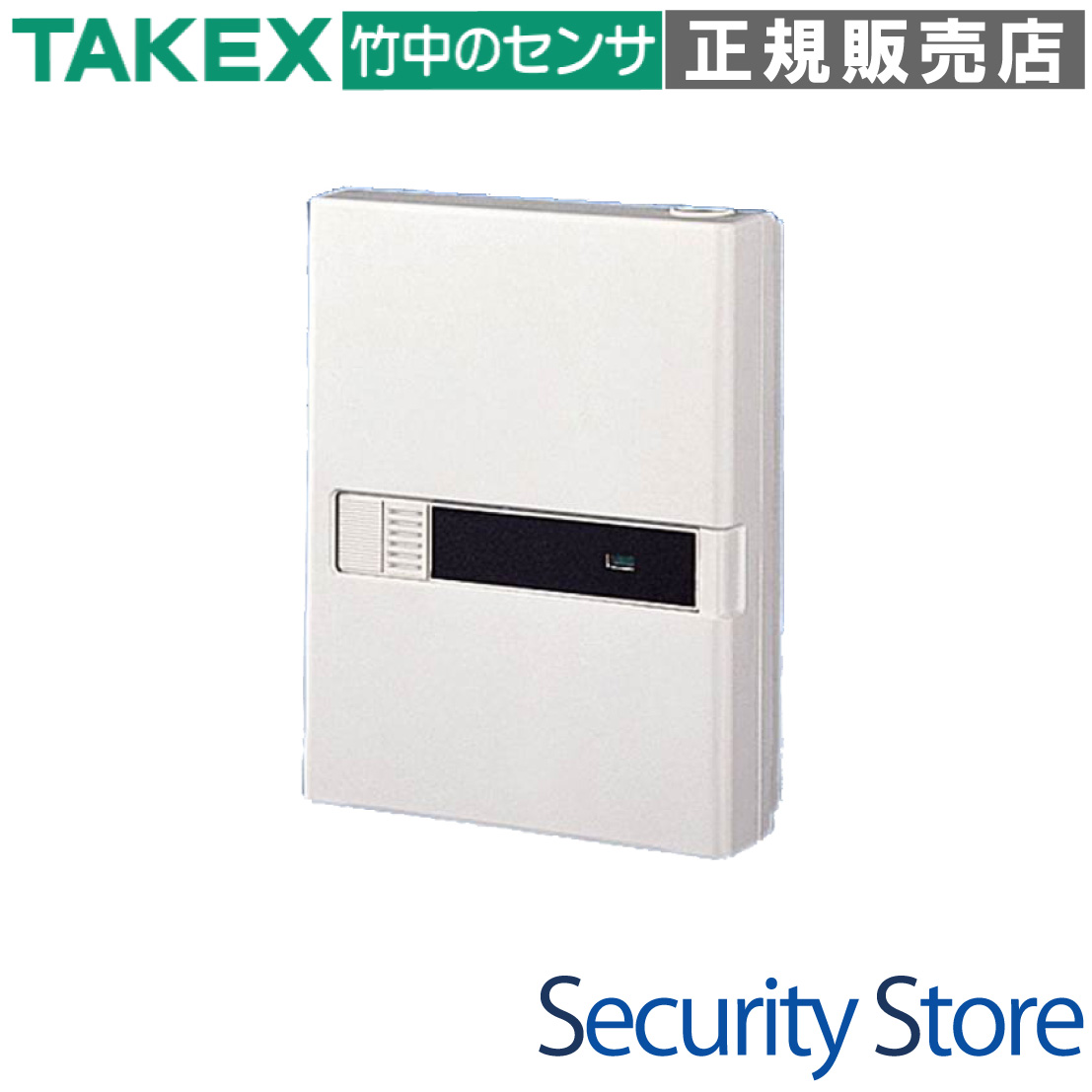

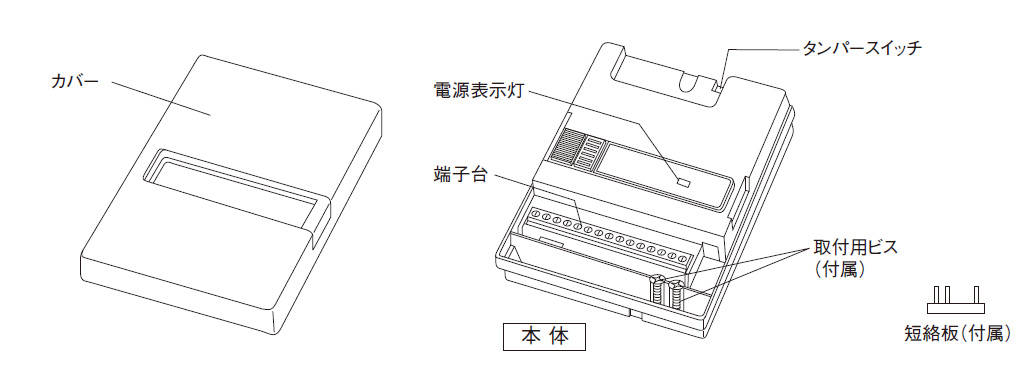

マルチインターフェース CKC-103 外観画像

資料ダウンロード

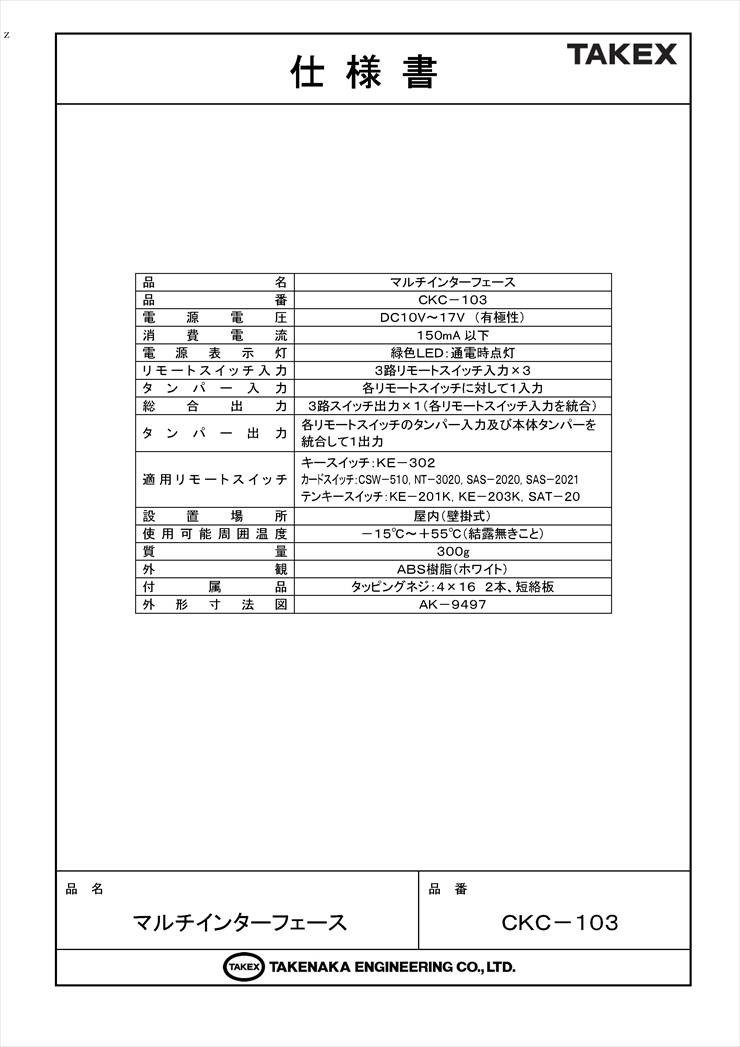

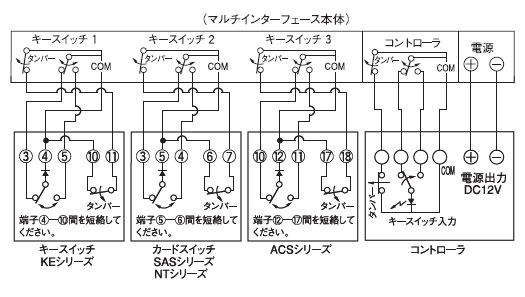

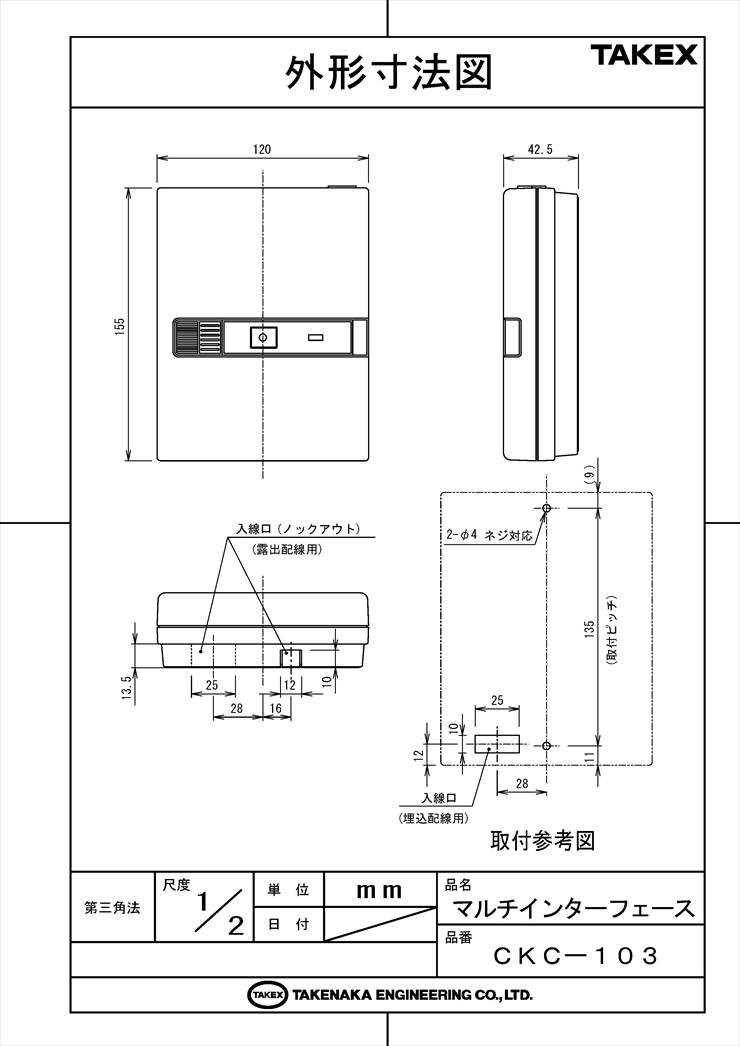

仕様書（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 正面玄関・通用口など複数の操作地点がある施設
  • 管理室と現場の両方で警戒状態を制御したい場合
  • 既存の3路リモートコントローラの拡張
  • カードスイッチやテンキーの混在運用

導入前に確認したいポイント

  • 接続するスイッチが3路用であることを確認
  • 電源はコントローラ側からDC12Vを給電可能か
  • 設置場所は屋内（水濡れ・高湿度のない場所）か
  • 未使用のリモートスイッチ入力には短絡板が必要

特長

最大3台のリモートスイッチを統括管理

本機1台で最大3台までのリモートスイッチを接続し、システム全体の警戒セットおよび解除操作を連動させることができます。複数の出入口を持つオフィスや工場において、どのドアからでも最終退出時に警戒をセットできる柔軟なシステム構築を実現します。

多様なスイッチデバイスとの高い親和性

シリンダー錠タイプのキースイッチ、磁気カードタイプ、テンキータイプなど、無電圧接点出力を持つ多様な操作デバイスを適用可能です。現場の運用形態に合わせて最適な認証方式を組み合わせることができます。

一元化された総合出力ロジック

各リモートスイッチからの独立した信号を内部で論理的に統合し、1系統の総合出力としてメインコントローラへ伝達します。これにより、コントローラ側の入力を節約しつつ、高度な多点操作運用が可能となります。

堅牢なセキュリティを支えるタンパー統合機能

接続された各リモートスイッチのタンパー信号と、CKC-103本体のカバータンパーをすべて統合して出力します。万が一、いずれかの機器で不正な蓋開けや破壊行為が行われた際も、確実にコントローラへ異常を報知します。

稼働状態をひと目で確認できるLED表示

本体中央に電源表示灯（緑色LED）を搭載。DC12Vの電源が正常に供給されているかをリアルタイムで視認できるため、メンテナンス時やトラブル発生時の切り分けがスムーズに行えます。

施工性を考慮した18ピン端子台設計

配線の脱落を防ぐ堅牢なネジ式端子台を採用。リモートスイッチ、電源、タンパー回路、コントローラ接続が論理的に配置されており、多系統の配線作業も整然と行うことが可能です。

幅広い電源電圧と環境適応性

DC10V〜17Vの広い動作電圧に対応しており、配線距離による電圧降下のリスクがある現場でも安定した動作を提供します。また、-15℃〜+55℃の幅広い温度環境で使用可能です。

選定時に評価したい強み

  • 運用の連動性： 全操作地点の表示灯がリアルタイムで同期し、操作ミスを防ぎます。
  • 信頼のTAKEX品質： セキュリティ市場で実績のあるC-600/800シリーズに最適化。
  • 省配線・省コスト： コントローラへの配線を1系統に集約できるため、施工コストを低減。
  • 施工サポート： 未使用回路用の短絡板が付属しており、1台または2台での運用も即座に対応。

施工・設置ガイド

正確な動作を確保するため、以下の施工手順および環境条件を遵守してください。

工程・項目 詳細・注意点
設置場所の選定 結露のない屋内壁面に設置。ノイズ源（分電盤・大型モータ等）からは離してください。
壁面固定 取付ピッチ135mm。上部1点をダルマ穴で掛け、下部1点をネジ留めして確実に固定します。
未使用端子の処理 リモートスイッチ3を使用しない場合は、必ず端子12-13間を付属の短絡板でショートさせてください。
LED設定 3路リモートで使用する場合、コントローラ側のLED設定を「解除時点灯」にする必要があります。

配線・端子仕様（18ピン構成）

端子番号 名称 接続先・機能
1 / 2 電源 (+) / (-) DC12V入力（コントローラより給電）
3 / 4 / 5 キースイッチ1 リモートスイッチ1の C / NC / NO 接点へ
6 / 7 / 8 キースイッチ2 リモートスイッチ2の C / NC / NO 接点へ
10 / 11 タンパー1 リモートスイッチ1のタンパー回路へ
12 / 13 / 14 キースイッチ3 リモートスイッチ3の C / NC / NO 接点へ
15 / 16 タンパー2 リモートスイッチ2のタンパー回路へ
17 / 18 タンパー3 リモートスイッチ3のタンパー回路へ

トラブルシューティング

症状 原因 処置
電源表示灯（緑）が点灯しない 電源の断線、極性の誤接続、または電圧不足 端子1-2間の電圧（DC10V以上）と極性をテスターで確認
警戒セットができない 未使用ポートの短絡板未装着、または配線の断線 接続数を確認し、未使用ポートが短絡されているか確認
タンパー異常が解除されない 本体カバーの閉まり不十分、またはスイッチ側の異常 本体カバーのネジ締めと、各スイッチの蓋の状態を確認

製品仕様

項目 内容
品名マルチインターフェース
品番ＣＫＣ－１０３
電源電圧ＤＣ１０〜１７Ｖ（極性あり）
消費電流１５０ｍＡ以下
電源表示灯緑色ＬＥＤ：通電時点灯
リモートスイッチ入力３路リモートスイッチ入力×３
タンパー入力各リモートスイッチに対して１入力
総合出力３路スイッチ出力×１（各リモートスイッチ入力を統合）
タンパー出力各リモートスイッチのタンパー入力及び本体タンパーを統合して１出力
適用リモートスイッチキースイッチ（KE-502R等）、カードスイッチ（ACS-112N等）、テンキースイッチ（ACS-101等）、ワイヤレス（CKC-40W）等
設置場所屋内（壁掛式）
使用可能周囲温度－１５℃〜＋５５℃（結露なきこと）
質量約３００ｇ
外観材質ABS樹脂（ホワイト）
外形寸法幅120mm × 高さ155mm × 奥行42.5mm

FAQ

Q：リモートスイッチは何台まで接続できますか？ A：最大3台までの3路用リモートスイッチを接続可能です。
Q：リモートスイッチを1台しか使わない場合、設定は必要ですか？ A：はい。使用しないスイッチ入力端子（例：キースイッチ3等）は、付属の短絡板でショートさせる必要があります。
Q：屋外に設置することは可能ですか？ A：いいえ、本機は屋内専用仕様です。雨や湿気の多い場所への設置は避けてください。
Q：どのメーカーのコントローラでも使えますか？ A：原則として竹中エンジニアリング製のC-600シリーズやC-800シリーズなどの3路リモート対応コントローラ向けに設計されています。
Q：電源表示灯（緑色LED）が消えている場合は？ A：電源供給が遮断されているか、極性が逆の可能性があります。コントローラからの給電状態を確認してください。
Q：タンパー出力には何が含まれますか？ A：CKC-103本体のカバー開閉検知と、接続された最大3台のリモートスイッチのタンパー信号がすべて統合されます。
Q：カードスイッチとテンキーを混ぜて接続できますか？ A：はい、3路用の無電圧接点出力を持つデバイスであれば、種類が異なっても混在して接続・運用可能です。
Q：推奨される配線距離はありますか？ A：配線距離による電圧降下に注意してください。本機端子部でDC10V以上を確保できるよう、適切な太さの電線（0.65mm〜1.2mm）を使用してください。
Q：お手入れの際に気をつけることは？ A：乾いた柔らかい布で拭いてください。シンナーやベンジンなどの溶剤は樹脂を傷めるため絶対に使用しないでください。
Q：動作温度範囲はどのくらいですか？ A：-15℃から+55℃の範囲で動作します（ただし結露がないことが条件です）。
