BNCコネクタ 5C2V対応圧着式監視カメラ周辺機器 10個入

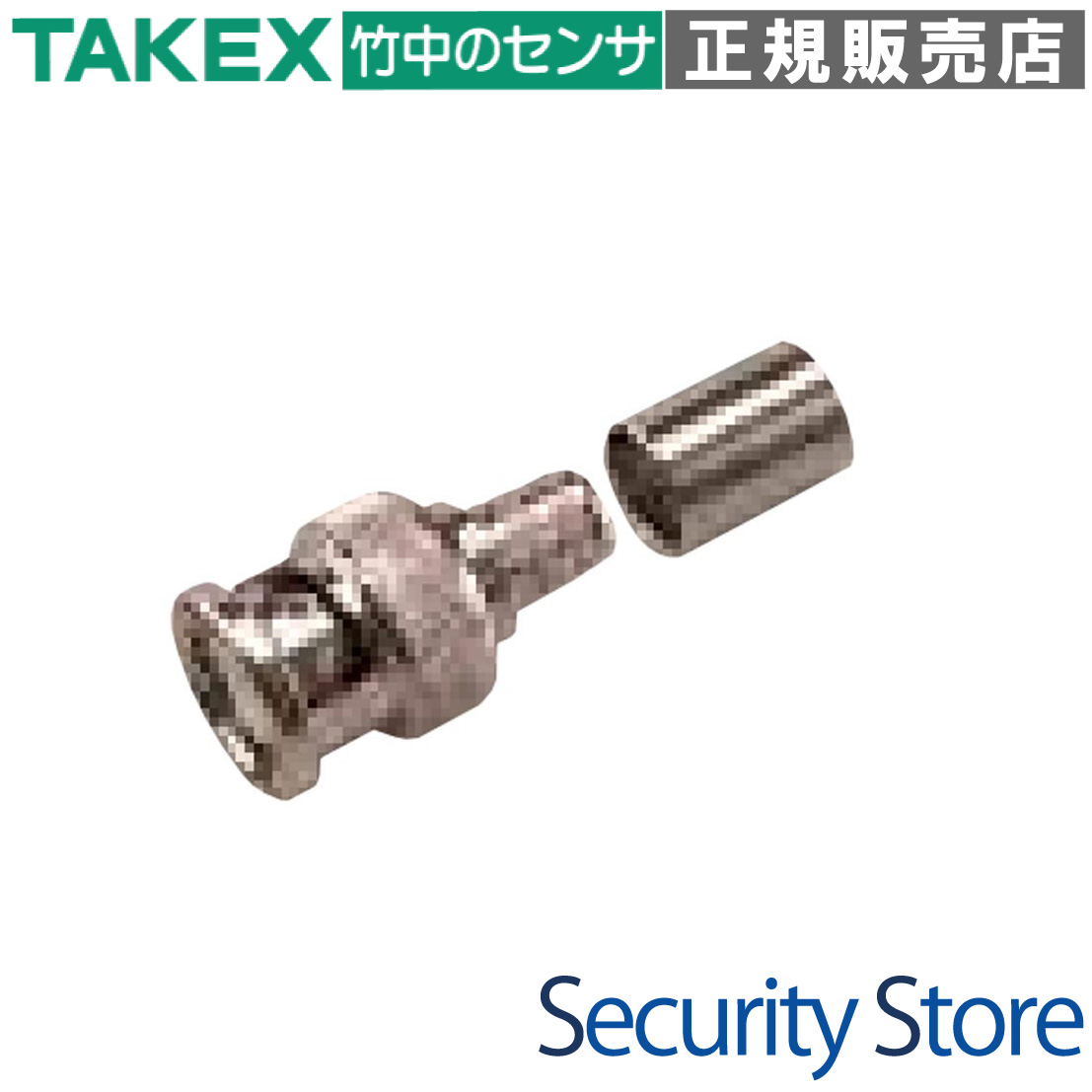

BNCP-5A 5C2V用圧着式コネクタ（10個入）

BNCP-5Aは、防犯カメラやビデオ設備の設置現場で標準的に使用される5C2V同軸ケーブル専用の圧着式BNCプラグです。高精度な圧着構造により、信号ロスの少ない安定した伝送ラインを構築でき、プロの施工現場における作業効率と信頼性を両立します。

型番： BNCP-5A
製品名： 5C2V用圧着式コネクタ（BNCプラグ）
適合ケーブル： 5C-2V
加工方式： 圧着式（専用圧着工具を使用）
内容量： 1箱10個入り

この製品が向いている用途

AHD/TVI/CVI防犯カメラの映像配線
業務用ビデオ機器のSDI接続
5C2Vケーブルを使用した長距離伝送
現場での迅速かつ確実な端子加工

導入前に確認したいポイント

適合ケーブルが「5C2V」であること
BNC圧着専用の圧着工具を所有していること
適切な段剥き（ストリップ）寸法を守れること
屋内、または防水処理を施した環境での使用

特長

5C2Vケーブルに最適化された専用設計

汎用品とは異なり、5C2V同軸ケーブルの絶縁体・導芯・シールド寸法に合わせて精密に設計されています。隙間のない嵌合を実現することで、映像信号の減衰を最小限に抑え、ノイズに強い接続を可能にします。

均一な品質を確保できる圧着方式

ハンダ付けが不要な圧着式を採用しているため、作業者の熟練度による品質のバラツキを抑えられます。専用の工具で六角圧着を行うことで、引っ張り強度に優れた堅牢な接続を短時間で構築できます。

視認性の高い中心コンタクト確認孔

中心コンタクトの側面には確認用の孔が設けられており、導芯が奥まで正しく挿入されているかを圧着前に目視で確認できます。これにより、接触不良や挿入不足による施工ミスを未然に防ぎます。

クリック感のある確実なロック機構

中心コンタクトを本体スリーブに挿入する際、「カチッ」という確かなクリック音とともにロックされます。内部での固定が音と感触で判別できるため、施工時の安心感が高まります。

耐久性に優れたメッキ仕上げ

フェルール（圧着リング）やコネクタ本体には高品質なメッキ処理が施されており、経年変化による劣化やメッキ剥がれ、ヒビ割れを防ぎます。長期にわたり安定した導通性を維持します。

現場での利便性を追求した10個パック

業務用として最適な10個入りパッケージです。大規模なカメラ設置現場での一括導入や、メンテナンス用のストックとして管理しやすい数量設定になっています。

    選定時に評価したい強み
    確実な施工性： 芯線確認孔とクリックロックにより、挿入ミスを物理的に排除できます。
高精度な寸法管理： 4.5mm/3.5mm/7.5mmの厳格なストリップ寸法により、電気的特性を最大化。
端子強度： 専用ダイスによる六角圧着は、振動や引っ張りに強く現場での信頼性が抜群です。
コストパフォーマンス： 10個単位での提供により、部材管理のしやすさと低単価を両立。



施工・設置ガイド

BNCP-5Aを正しく組み立てるためには、専用のストリッパーと圧着工具を使用し、以下の手順で加工を行ってください。

工程	作業のポイントと注意点
ケーブルの段剥き	導芯:4.5mm、絶縁体:3.5mm、外部導体:7.5mm（全長15.5mm）に正確にカットします。
中心コンタクト圧着	絶縁体との隙間をゼロにし、確認孔から芯線が見える状態で最小ダイスで圧着します。
本体への挿入	「カチッ」とロック音がするまで押し込みます。外部導体はスリーブのギザギザ上に均等に被せます。
最終圧着	フェルールを本体の根元までスライドさせ、大穴（六角穴）のダイスで根元付近を圧着します。

製品仕様

項目	内容
型番	BNCP-5A
コネクタ形式	BNCプラグ（圧着式）
適合ケーブル	5C-2V
内容量	10個入
段剥き寸法（導芯）	4.5mm
段剥き寸法（絶縁体）	3.5mm
段剥き寸法（外部導体）	7.5mm
段剥き全長	15.5mm
対応圧着ダイス	中心コンタクト：小穴 / フェルール：大穴（5C2V用）
品質チェック項目	フェルールの割れ・ヒビ無し、メッキ剥がれ無し、外部導体のはみ出し無し、完全固定

FAQ

Q：このコネクタは3C2Vケーブルにも使用できますか？ A：いいえ、本製品は5C2Vケーブル専用です。3C2Vにはスリーブやフェルールのサイズが適合しないため、専用の3C用コネクタをご使用ください。

Q：圧着にはどのような工具が必要ですか？ A：中心コンタクト用の小穴と、5C2V用の大穴（六角穴）を備えた同軸コネクタ用圧着工具が必要です。

Q：中心コンタクトを圧着する際、芯線が見えません。 A：導芯の長さが足りないか、奥まで挿入されていない可能性があります。確認孔から芯線が見える状態で圧着してください。

Q：中心コンタクトと絶縁体の間に隙間があっても大丈夫ですか？ A：いいえ、隙間があると接触不良や特性インピーダンスの乱れの原因となります。隙間がゼロになるよう導芯の長さを微調整してください。

Q：フェルール（リング）を入れ忘れて本体をロックしてしまいました。 A：一度ロックされた中心コンタクトを抜くことは困難です。必ず、コンタクトを挿入する前にフェルールをケーブルに通しておいてください。

Q：外部導体（編組）はどのように処理すればいいですか？ A：スリーブのギザギザ（綾目）の部分に均等に広げて被せてください。フェルールからはみ出さないように注意が必要です。

Q：圧着位置はフェルールのどのあたりがいいですか？ A：コネクタ本体の根元付近（スリーブが隠れている部分）で圧着を行うことで、最も強固に固定されます。

Q：屋外で使用する場合、防水処理は必要ですか？ A：はい。本製品自体に防水機能はありませんので、屋外の接続部では自己融着テープや防水ボックスを併用してください。

Q：段剥き寸法が少しずれても接続できますか？ A：極端なズレは導通不良や短絡（ショート）の原因になります。安定した通信品質を保つため、指定の寸法を守って加工することをお勧めします。

Q：ハンダ付けタイプと比較して強度はどうですか？ A：正しく圧着されたコネクタは、ハンダ付けと同等以上の引っ張り強度を持ち、振動にも強いため業務用設備には圧着式が推奨されます。
