4メガAHDデイナイトカメラ [VBC-DN40AH]

4メガAHDデイナイトカメラ [VBC-DN40AH]

販売価格: 会員のみ販売

商品詳細

AHD 3.0 4メガピクセル STARVIS搭載 屋内用 デイナイトカメラ UTC対応

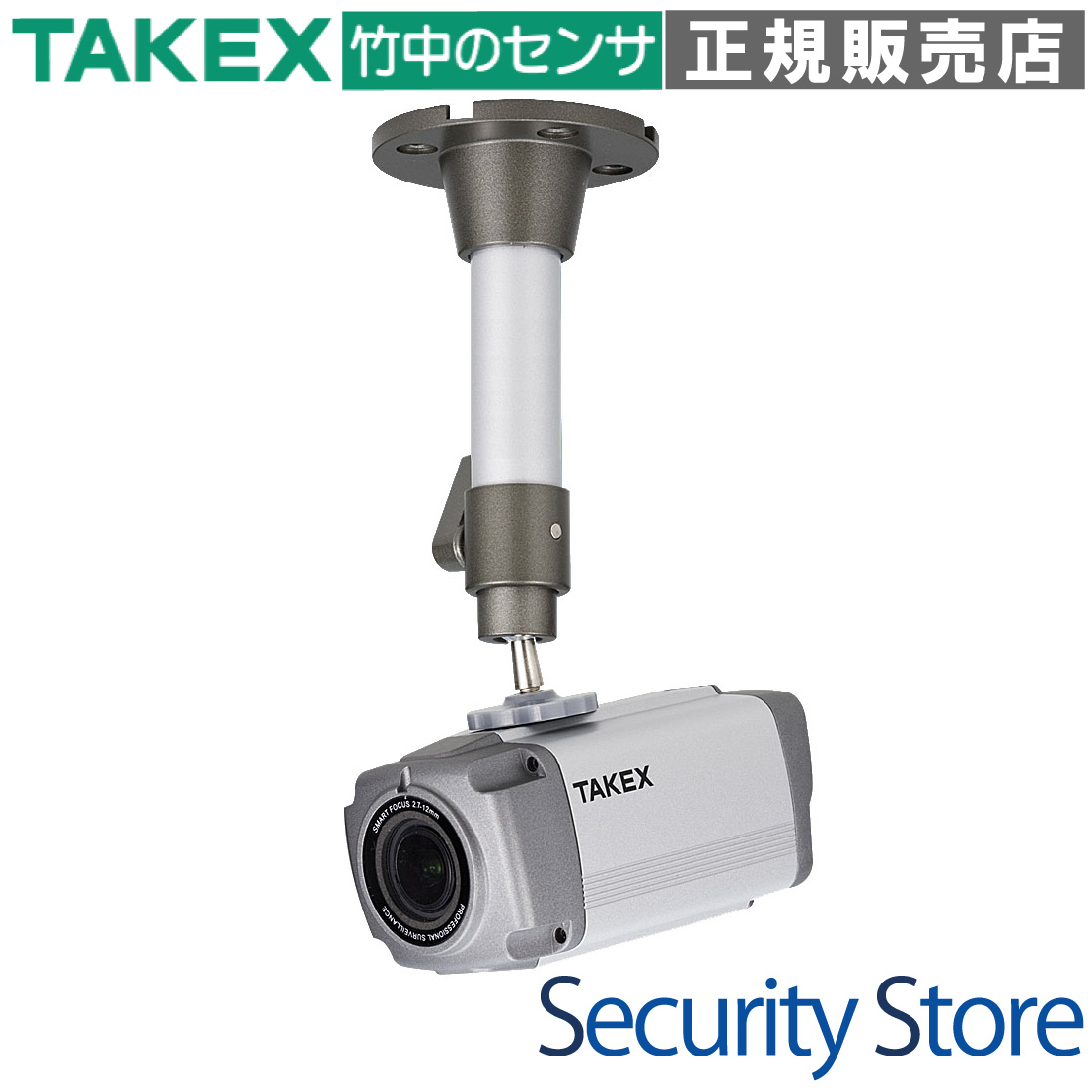

VBC-DN40AH 4メガAHDデイナイトカメラ

5メガピクセル高感度CMOSセンサー「STARVIS」を搭載した、ハイエンドAHDカメラです。フルHDを超えるQHD（4メガピクセル）の高精細映像を、同軸ケーブル1本で遅延なく伝送。既存のアナログ資産を活かしつつ、最新のデジタル監視クオリティへのアップグレードを実現します。

  • 型番： VBC-DN40AH
  • 製品名： 4メガAHDデイナイトカメラ
  • 撮像素子： 1/2.8型 SONY 5メガピクセル STARVIS CMOS
  • 映像出力： AHD 3.0（4MP/5MP/2MP） ＆ アナログ（VBS）
  • レンズ仕様： 4.4倍電動ズームバリフォーカル（f=2.7〜12mm）
  • 電源電圧： DC12V（DC10〜15V）極性あり
VBC-DN40AH 4メガAHDデイナイトカメラ

資料ダウンロード

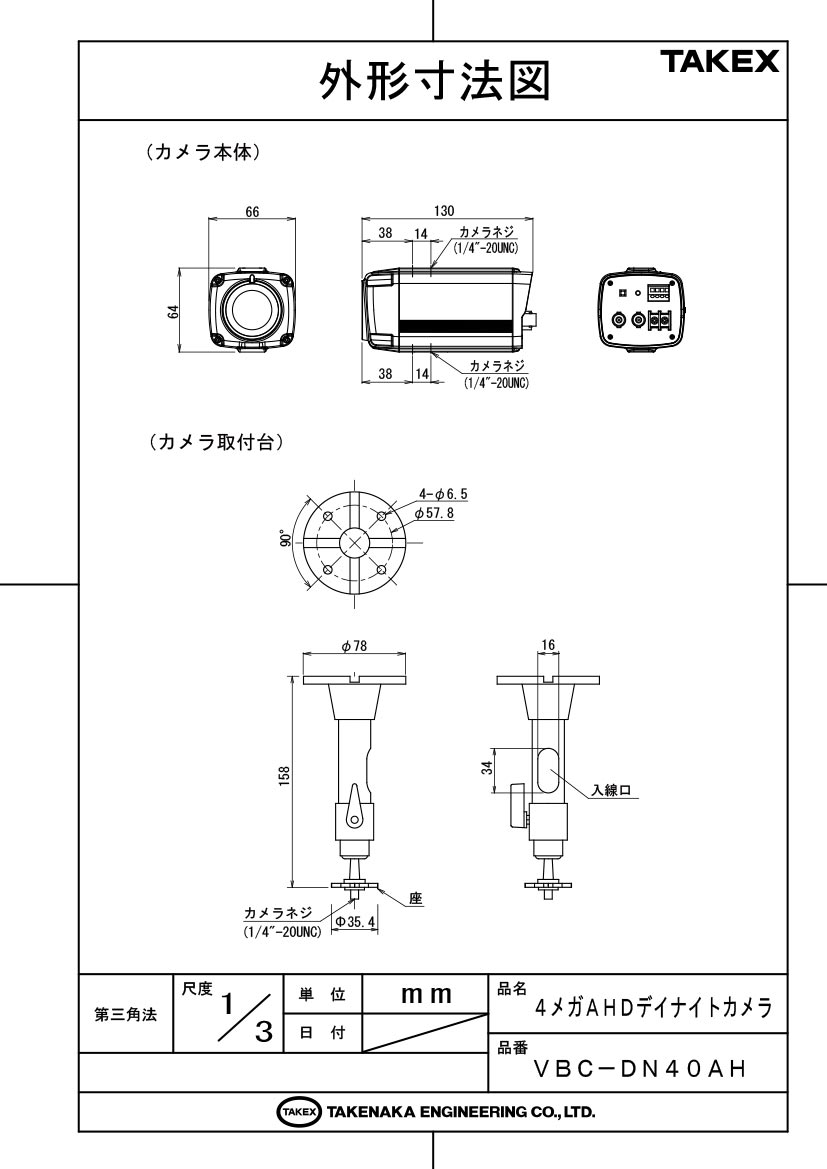

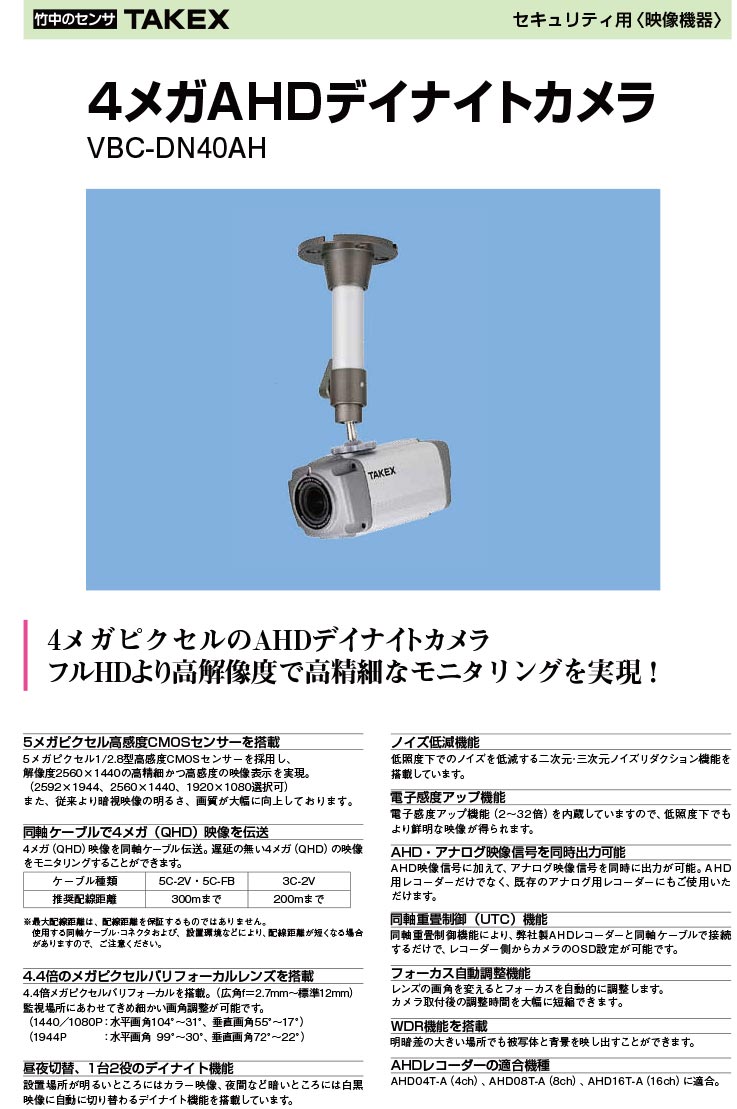

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 高精細な顔識別が必要なオフィスエントランス
  • レジ手元の現金の動きを確認したい店舗
  • 夜間でもカラーに近い鮮明さを求める重要施設
  • 既設同軸ケーブルを活かして高画質化したい現場

導入前に確認したいポイント

  • AHD 4.0/3.0対応のレコーダーが必要（2MP切替時は2MP対応機）
  • 屋内専用モデルのため屋外設置にはハウジングが必要
  • 電源はDC12V。長距離配線時の電圧降下に注意
  • アナログ電源重畳型ユニット（ワンケーブル）の使用は不可

特長

5メガピクセル「STARVIS」センサーによる圧倒的高感度

1/2.8型 SONY製 5メガピクセル プログレッシブスキャン C-MOSセンサー「STARVIS」を搭載。裏面照射型技術により、極低照度環境下でもノイズを抑えた鮮明なカラー映像を実現します。従来機と比較し、暗視性能が大幅に向上しています。

同軸ケーブル1本で4メガ(QHD)映像をリアルタイム伝送

4メガピクセル（2560×1440）のQHD映像を同軸ケーブルで伝送します。デジタルIPカメラのような映像遅延がなく、リアルタイム性が求められる監視現場に最適です。5C-FB使用時で最大500m、3C-2Vで最大250mの伝送が可能です。

4.4倍のメガピクセル電動バリフォーカルレンズ

焦点距離 f=2.7mm〜12mm の広角から標準までをカバーする4.4倍電動ズームレンズを搭載。設置場所の環境に合わせて、レコーダー側からリモートで画角調整が可能です。水平画角最大104°の広域監視に対応します。

自動フォーカス調整機能による施工の効率化

レンズのズーム（画角）を変更すると、カメラが自動的にフォーカスを合わせる「ワンボタンAF」機能を搭載。高所作業車などでのピント合わせ作業時間を大幅に短縮し、施工コストの低減に寄与します。

AHD・アナログ映像信号の同時出力に対応

高精細なAHD信号だけでなく、従来のCVBS（アナログ）信号を同時に出力できます。現場での画角調整用に既存のテストモニターを使用できるほか、旧来のアナログレコーダーへの接続も可能です。

UTC（同軸重畳制御）による遠隔設定

同軸ケーブルを通じてカメラのOSD（オンスクリーンディスプレイ）メニューを操作できるUTC機能に対応。レコーダー側からカメラの詳細設定、画角・フォーカス調整が行えるため、保守メンテナンスが容易です。

WDR（ワイドダイナミックレンジ）機能

明暗差の激しい窓際やエントランスでも、被写体の黒潰れと背景の白飛びを同時に抑制。常に視認性の高い安定した映像を提供します。

三次元ノイズリダクション（3DNR）

低照度撮影時に発生しやすい画面のザラつきを効果的に除去。データ容量を抑えつつ、夜間でもクリアな輪郭を保ったモニタリングを可能にします。

柔軟な解像度切り替え（5MP / 4MP / 2MP）

現場のレコーダー仕様に合わせて、5メガ、4メガ（初期値）、2メガ（フルHD）の解像度を選択可能。2MPにダウンスケールすれば、既存の2MP対応AHDレコーダーでも使用できます。

選定時に評価したい強み

  • 最高峰のセンサー： SONY STARVIS搭載により、夜間監視能力が極めて高い
  • 施工性の高さ： 電動ズーム＆オートフォーカスで、取付後の微調整が圧倒的に楽
  • 汎用性： AHD/アナログ同時出力により、新旧システムが混在する現場でも対応可能
  • 遠隔制御： UTC対応により、脚立に乗らずに設定変更やズーム操作が可能

施工・設置ガイド

カメラの性能を最大限に発揮し、長期運用を実現するための配線・設置基準です。

同軸ケーブル配線距離の目安

ケーブル種類 推奨配線距離 最大配線距離
5C-2V / 5C-FB 300m まで 500m まで
3C-2V 200m まで 250m まで

DC12V 電源配線限界距離（AE線等）

電線径 電圧12V時（限界） 電圧15V時（限界）
φ0.65mm 50m 120m
φ0.90mm 90m 230m
φ1.20mm 170m 410m
警告： アナログワンケーブルユニット（電源重畳装置）のラインには絶対に接続しないでください。故障の原因となります。

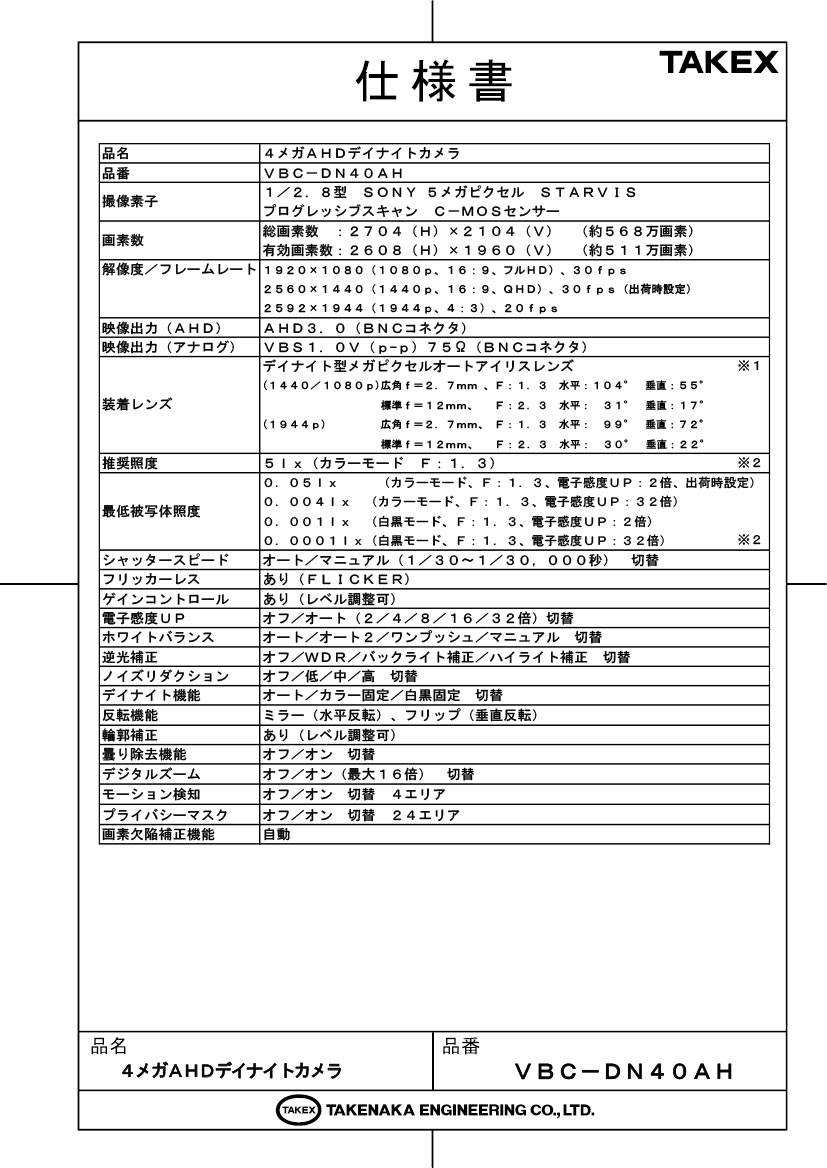

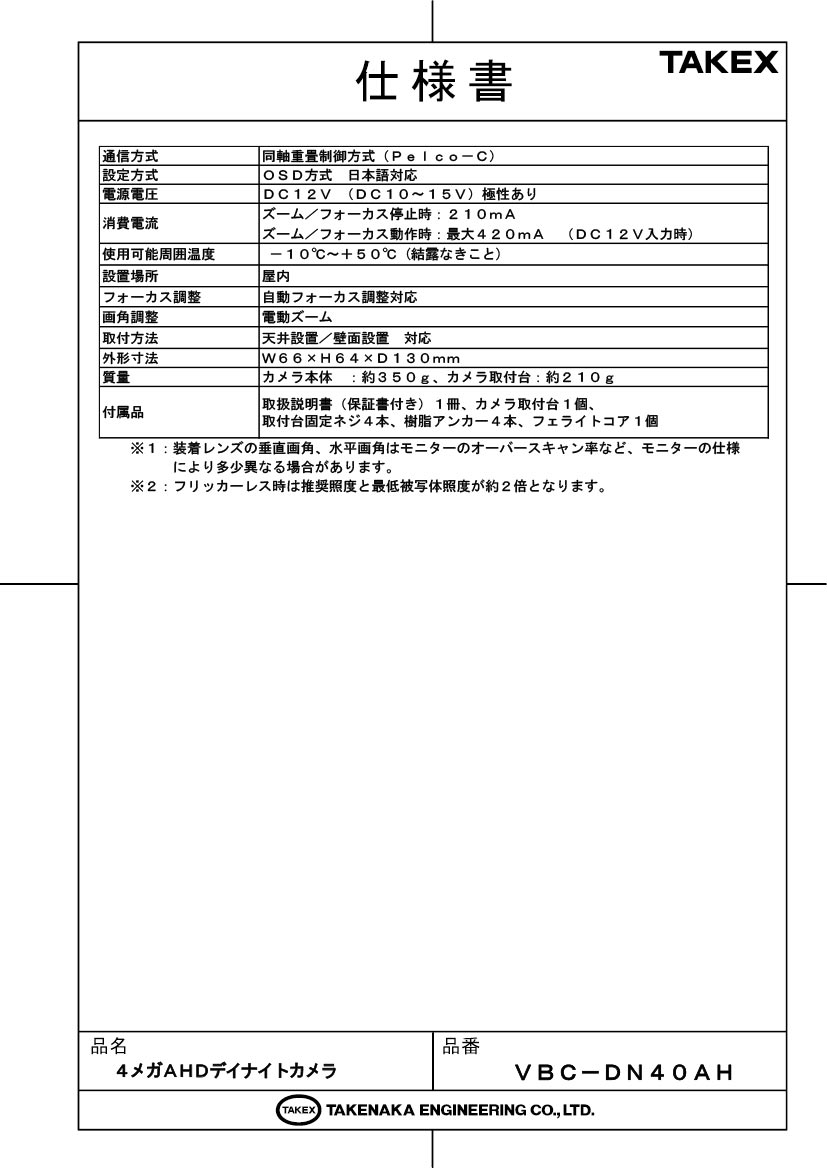

製品仕様

項目 内容
品名4メガAHDデイナイトカメラ
品番VBC-DN40AH
撮像素子1/2.8型 SONY 5メガピクセル STARVIS
プログレッシブスキャン C-MOSセンサー
画素数総画素数：2704(H)×2104(V)（約568万画素）
有効画素数：2608(H)×1960(V)（約511万画素）
解像度/フレームレート1920×1080 (30fps)
2560×1440 (30fps / 出荷時設定)
2592×1944 (20fps)
映像出力AHD3.0 (BNC) / アナログ VBS1.0V(p-p) 75Ω (BNC) 同時出力可能
装着レンズデイナイト型メガピクセルオートアイリスレンズ
f=2.7mm〜12mm / F1.3〜2.3
画角(1440/1080p)広角：水平104° 垂直55° / 標準：水平31° 垂直17°
最低被写体照度0.05lx (カラー/F1.3/感度2倍)
0.0001lx (白黒/F1.3/感度32倍)
シャッタースピードオート/マニュアル(1/30〜1/30,000秒)
機能WDR、BLC、ハイライト補正、3DNR、電子感度UP(最大32倍)、フリッカーレス、曇り除去、デジタルズーム(最大16倍)、モーション検知(4エリア)、プライバシーマスク(24エリア)
通信方式同軸重畳制御方式 (Pelco-C)
電源電圧 / 消費電流DC12V (DC10〜15V) 極性あり
通常時：210mA / モーター動作時：最大420mA
使用環境-10℃〜+50℃ (結露なきこと) / 屋内設置
外形寸法 / 質量W66×H64×D130mm / 本体：約350g、取付台：約210g
付属品取付台、取付ネジ、樹脂アンカー、フェライトコア

FAQ

Q：既存のアナログ用レコーダーに接続できますか？ A：はい、可能です。本機はAHD信号とアナログ映像信号を同時出力できるため、アナログ用BNC端子からレコーダーへ接続して使用いただけます。
Q：ピント合わせは自動ですか？ A：はい、自動フォーカス調整に対応しています。OSDスイッチやレコーダー側からの操作でズームを変更すると、自動的にピントを合わせるため施工が非常にスムーズです。
Q：電源の極性はありますか？ A：はい、DC12V入力には極性があります。接続時にはプラス・マイナスを確認して正しく結線してください。
Q：同軸ケーブルはどこまで延長できますか？ A：5C-FBまたは5C-2Vを使用した場合、最大500mまで伝送可能です。ただし、信号減衰を抑えるため300m以内を推奨しています。
Q：2メガピクセルのAHDレコーダーで使用できますか？ A：初期設定は4メガですが、カメラ側の設定で出力を1080p（2メガ）に変更すれば、2メガ対応のAHDレコーダーでも映像を表示可能です。
Q：夜間は赤外線で照らしますか？ A：本機は赤外線LEDを内蔵していませんが、非常に高感度なSTARVISセンサーを搭載しており、微弱な光があれば夜間でも明るく撮影可能です。完全に光がない場所では別途赤外線照明が必要です。
Q：UTC機能とは何ですか？ A：同軸ケーブルを介して、レコーダー側からカメラのズーム・フォーカス調整や設定メニューを操作できる機能です。高所に設置したカメラの調整に便利です。
Q：フリッカー（画面のチラつき）を抑えられますか？ A：はい、フリッカーレス（FLICKER）機能を搭載しています。東日本などの50Hz地域で蛍光灯下の撮影時に発生するチラつきを軽減できます。
Q：モーション検知はカメラ単体でできますか？ A：カメラ内部で4エリアまでのモーション検知設定が可能ですが、アラーム通知などは接続するレコーダー側の機能に依存します。
Q：屋外で使用できますか？ A：本機は屋内専用です。屋外で使用する場合は、別途防水用の屋外ハウジングに収容して設置してください。
