変換コネクター TAKEX 竹中エンジニアリング [BNCP-RCAJ]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

周辺機器変換コネクター BNC-RCA 防犯カメラ映像設備

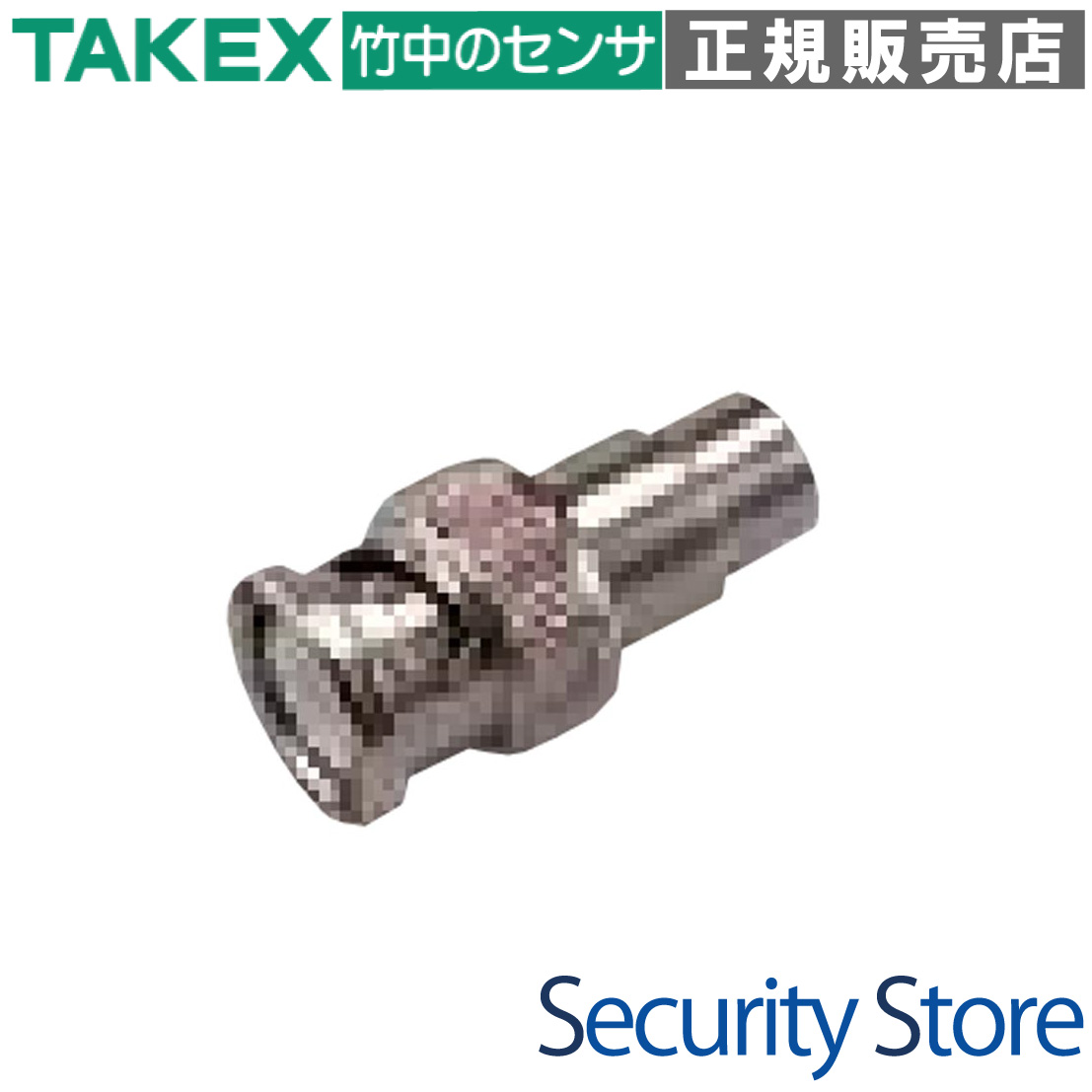

BNCP-RCAJ 変換コネクター

BNCP-RCAJは、BNCプラグをRCAジャックに変換するための高品質な変換アダプタです。防犯カメラや放送機器で使用されるBNC端子と、一般的なAV機器やモニターで使用されるRCA端子を繋ぐ架け橋となります。

型番： BNCP-RCAJ
製品名： 変換コネクター（BNCオス - RCAメス）
カテゴリ： 映像変換・中継アクセサリ
主な用途： BNCケーブルからRCAモニターへの接続、端子形状の変換
接続機構： バヨネットロック（BNC側）

この製品が向いている用途

BNC出力の防犯カメラをRCA入力モニターに接続したい
既存のBNCケーブルの先端をRCA形状に変換したい
放送用機器と民生用AV機器を混在させるシステム構成
現場での急な端子形状変更への備え

導入前に確認したいポイント

接続先の端子が「BNCジャック（メス）」であることを確認
使用するケーブルが「RCAプラグ（オス）」であることを確認
信号の種類（アナログ映像等）が適合しているか
屋外で使用する場合は、適切な防水処理を検討

特長

1. BNCからRCAへのスムーズな形状変換

業務用機器で主流のBNC規格（プラグ/オス）を、汎用的なRCA規格（ジャック/メス）へと変換します。これにより、高価な専用ケーブルを買い直すことなく、既存の資産を活かした柔軟なシステム構築が可能になります。

2. 確実な接続を実現するバヨネットロック

BNC側には「差し込んでひねる」だけで固定されるバヨネットロック機構を採用。振動やケーブルの引っ張りに強く、接触不良を最小限に抑えた安定した映像伝送を支えます。

3. 多彩な映像現場に対応する汎用性

防犯カメラ（アナログ/AHD/TVI/CVIなど）の映像信号、放送用モニター、計測機器、無線通信設備など、同軸ケーブルを利用する幅広いフィールドで標準的なパーツとして活用されています。

4. 耐久性に優れた金属筐体設計

頻繁な抜き差しや、現場でのハードな使用環境にも耐えうる頑丈な金属ボディを採用。経年劣化による信号劣化を防ぎ、長期にわたって安定した品質を維持します。

5. ケーブルの延長や中継ポイントの作成

アダプタを介することで、異なる端子を持つケーブル同士を連結させることが可能です。配線の長さが足りない場合の延長や、壁面パネル・筐体をまたぐ際のジョイントとしても非常に便利です。

6. 施工性を高めるコンパクトデザイン

機器背面の狭いスペースでも干渉しにくいコンパクトな設計です。複数のコネクタが密集するDVR（デジタルビデオレコーダー）やパッチパネル周辺でも、スムーズに取り回しが行えます。

    選定時に評価したい強み
    確実な固定： BNC側のロック機構により、抜けによるシステムダウンを防止
高互換性： 映像・音響・通信を問わず、BNC/RCA規格であれば幅広く対応
コスト削減： 特殊な変換ケーブルを用意せず、手持ちのケーブルを有効活用可能
品質安定： 信号損失を抑える内部設計により、クリアな信号伝達をサポート



製品仕様

項目	内容
型番	BNCP-RCAJ
コネクタ形状（A）	BNCプラグ（オス / バヨネットロック）
コネクタ形状（B）	RCAジャック（メス）
役割	BNC端子からRCA端子への形状変換
ハウジング材質	金属（ニッケルメッキ等）
主な用途	映像信号の中継・変換、モニター接続
対応信号	アナログ映像信号（CVBS）、高画質同軸映像（AHD等）、音声信号等

FAQ

Q：BNCケーブルをRCA入力しかないテレビに繋げられますか？ A：はい、本コネクターをBNCケーブルの先端に取り付けることで、テレビのRCA（黄色い端子など）に接続可能になります。

Q：音声信号にも使用できますか？ A：はい、形状が合致すれば映像だけでなく音声信号の変換・伝送にも使用可能です。

Q：工具なしで取り付けできますか？ A：はい、手で差し込んでひねる（BNC側）だけで接続できるため、専用の工具は必要ありません。

Q：AHDやTVIなどの高画質カメラでも使えますか？ A：はい、同軸信号を伝送するコネクターですので、アナログハイビジョン信号でも問題なくご使用いただけます。

Q：BNC側は抜けないようになっていますか？ A：BNC特有のバヨネットロック機構があるため、差し込んでロックすれば引っ張っても抜けません。

Q：屋外で使用しても大丈夫ですか？ A：本製品自体に防水機能はありません。屋外で使用する場合は、自己融着テープや防水ボックスなどで保護してください。

Q：RCAプラグが付いたケーブル同士を繋ぐことはできますか？ A：本製品は片側がBNCプラグ（オス）ですので、RCAプラグ同士の連結には「RCAJ-RCAJ（RCA中継）」をご使用ください。

Q：信号の劣化はありますか？ A：接点が増えるため理論上の損失はゼロではありませんが、通常の運用において視認できるレベルの劣化はほぼありません。

Q：BNCとRCAのインピーダンスの違いは問題になりますか？ A：一般的な監視映像（75Ω）の変換において、本製品の使用による影響は実用上問題にならない範囲です。

Q：逆向き（RCA出力からBNC入力へ）の変換も可能ですか？ A：本製品は形状を変換するだけですので、どちらの方向の信号でも流すことができます。
