DAW-81(S) ワイヤレスタッチスイッチ シルバー 送信子機 TAKEX 竹中エンジニアリング [DAW-81(S)]

DAW-81(S) ワイヤレスタッチスイッチ シルバー 送信子機 TAKEX 竹中エンジニアリング [DAW-81(S)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ワイヤレスタッチスイッチ 自動ドア用 IPX7完全防水 抗菌仕様

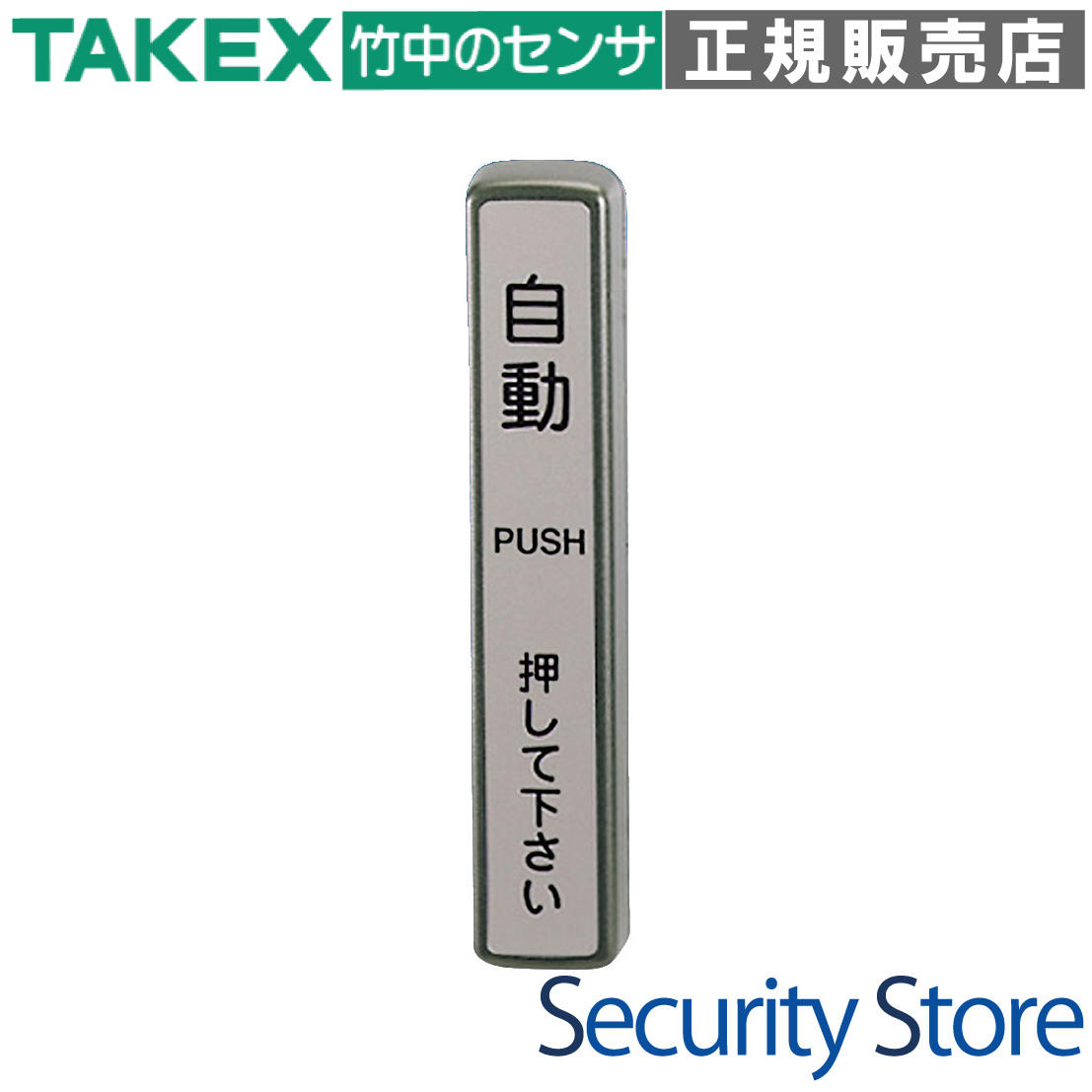

DAW-81(S) ワイヤレスタッチスイッチ シルバー 送信子機

自動ドアの利便性と衛生面を両立。IPX7の完全防水性能を備え、屋外への設置に最適なワイヤレスタッチスイッチの送信子機です。

DAW-81(S)は、抗菌仕様のスタイリッシュなデザインを採用した自動ドア起動用の無線子機です。配線が困難な屋外側の框（かまち）ドアやテンパライトガラスドアへの設置を容易にし、シルバーの高級感ある外観が建物の美観を損ないません。※動作には別売の送信親機(DAW-71)が必要です。

  • 型番： DAW-81(S)
  • 製品名： ワイヤレスタッチスイッチ シルバー 送信子機
  • 方式： デジタルパルス符号伝送方式（315MHz帯）
  • 主な用途： 自動ドアの起動スイッチ（屋外側）
  • 保護等級： IPX7（防浸型・完全防水）
  • 特記仕様： 抗菌仕様タッチプレート、リード線式（2芯）
DAW-81(S) ワイヤレスタッチスイッチ シルバー

資料ダウンロード

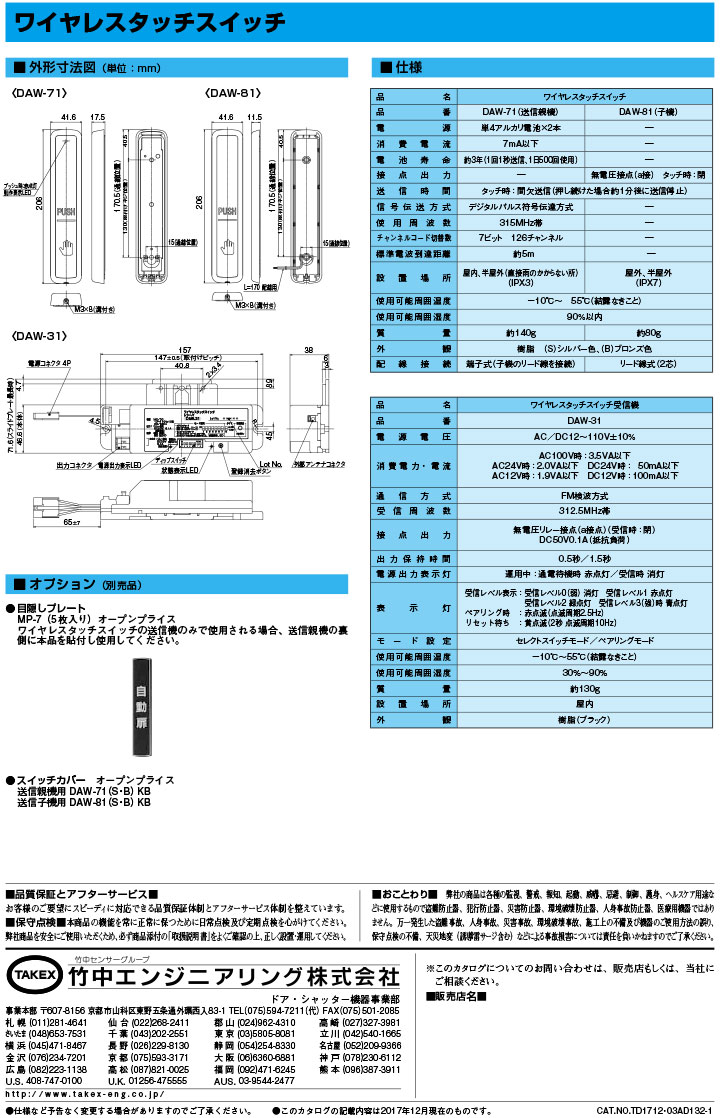

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 雨が直接かかる自動ドアの屋外側設置
  • 配線露出を避けたい強化ガラスドアの施工
  • 不特定多数が触れる商業施設の入り口（抗菌）
  • 隣接する自動ドアが多く、混信が懸念される現場

導入前に確認したいポイント

  • 本機は「子機」です。送信親機(DAW-71)との有線接続が必須です。
  • 受信機(DAW-31等)との直線通信距離は5m以内を推奨します。
  • 安全のため補助光電センサーを必ず併設してください。
  • シルバー色の他に、ブロンズ色(B)も選択可能です。

特長

完全防水構造（IPX7）による優れた耐環境性

送信子機であるDAW-81は、保護等級IPX7（防浸型）に準拠。水深1mに30分間水没しても浸水しない極めて高い防水性能を誇ります。風雨に直接晒される屋外のドア枠や、水洗い清掃が行われる現場でも安心して長期間運用いただけます。

衛生面に配慮した抗菌仕様のタッチプレート

不特定多数のユーザーが直接触れるタッチプレート部分に抗菌処理を施しています。医療施設や飲食店、公共施設など、高い衛生レベルが求められる環境に最適です。また、表示文字は摩耗に強い設計となっており、長年の使用でも視認性が低下しません。

126通りの多チャンネル設定で混信を防止

内部のDIPスイッチ設定により、最大126通りのチャンネルコード空間を構築可能です。隣接する店舗やマンションの風除室など、複数の自動ドアが密集する場所でも、電波の干渉による誤動作や無反応を論理的に排除します。

パルス・コリジョン回避機能（送信周期シフト）

複数の親機が同時に操作された際、電波の波形が空中で衝突（コリジョン）するのを防ぐ「送信周期設定」機能を搭載。周期A/Bを切り分けることで、ナノ秒単位のジッターを発生させ、同一空間での同時操作時でも確実に受信機へ信号を届けます。

セキュリティを担保する暗号化ペアリング

親機固有の送信機IDを受信機のホワイトリストに登録するペアリング機能を搭載。外部からの電波傍受やリプレイ攻撃による不正なドア開放をハードウェアレベルで遮断し、施設のセキュリティ品質を向上させます。

連続送信自律停止によるフェイルセーフ設計

什器の接触や悪意のある押し続けが発生した場合、内部タイマーが約1分間でRF送信を自動停止します。これにより、電波帯域の占有（ジャミング）を防ぐとともに、親機側のバッテリー枯渇を最小限に抑える高度な保護機能が働きます。

薄型で高級感のあるミニマルデザイン

子機本体の厚さはわずか11.5mm。自動ドアの細い框（かまち）部分にもスッキリと収まる薄型設計です。装飾を削ぎ落としたシンプルなデザインとシルバーの表面仕上げにより、あらゆる建築デザインに調和します。

選定時に評価したい強み

  • 施工性の高さ： 親機と子機の接続は無極性の2芯配線で、誤結線のリスクを低減。
  • 旧機種互換： DAW-1, 3, 5, 7, 70シリーズ等の従来受信機とも電波の互換性を維持。
  • 高い信頼性： 315MHz帯デジタルパルス方式により、インバーター等の電磁ノイズに強い。
  • 確実なメンテナンス： 親機側のLED点滅パターンで、電池交換時期を逃さず把握可能。

施工・設置ガイド

本製品は「屋外側子機」として設計されています。設置の際は以下のガイドラインを遵守してください。

設置条件 DAW-81(S) の適用と注意点
推奨設置場所 屋外、半屋外（雨のあたる場所）。必ず屋内側の親機(DAW-71)とセットで使用。
配線引き込み 框ドアへの施工時はΦ5.0mmの通線孔を開け、バリ取りを確実に行ってください。
強化ガラスドア テンパライトガラスへの取付は別売の専用オプション（強化ガラス用金具）が必要です。
通信マージン 金属製のドア枠やシールド材がある場合、有効距離が短くなります。本固定前の受信テストを推奨します。

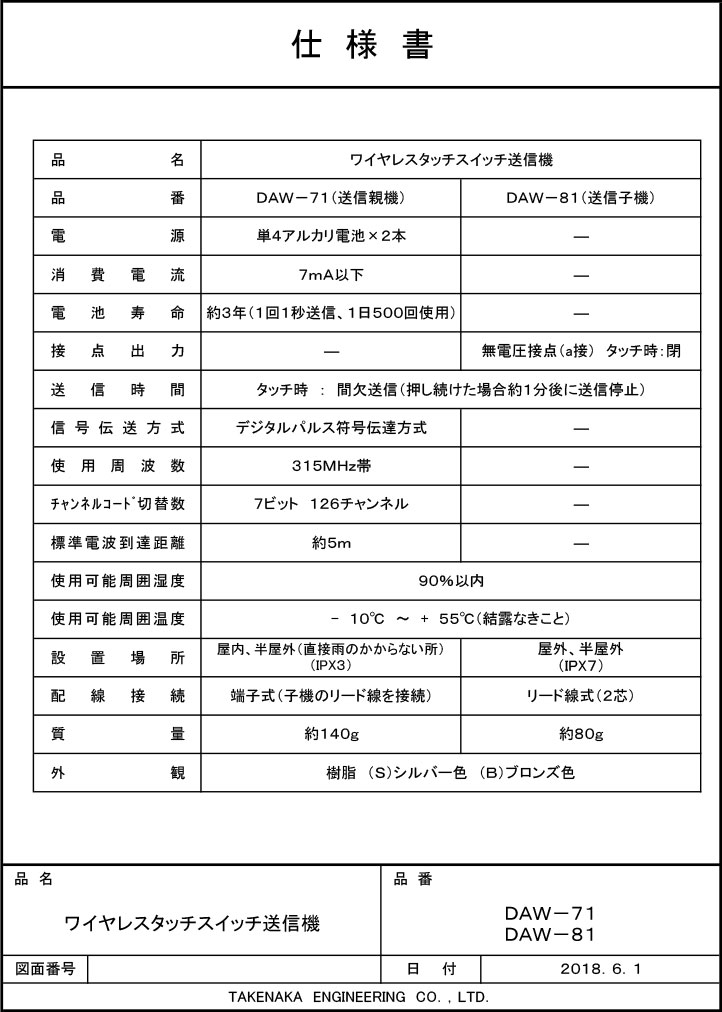

製品仕様

項目 内容
品名 ワイヤレスタッチスイッチ（送信子機）
品番 DAW-81（S：シルバー / B：ブロンズ）
接点出力 無電圧接点（a接点） タッチ時：閉
送信時間 タッチ時：間欠送信（約1分以上の連続押しで自律停止）
設置場所 屋外、半屋外（保護等級：IPX7 防浸型）
使用可能周囲温度 －10℃ 〜 ＋55℃（結露なきこと）
質量 約80g
外観 樹脂：シルバー色（S） / ブロンズ色（B）
配線接続 リード線式（2芯） ※親機(DAW-71)へ接続
外形寸法 H206 × W41.6 × D11.5 mm
信号伝達 デジタルパルス符号伝送方式

FAQ

Q：DAW-81単体で自動ドアを動かすことはできますか？ A：いいえ、できません。本機は送信子機です。必ず屋内側に設置する「送信親機(DAW-71)」と、ドアエンジン側に設置する「受信機(DAW-31等)」が必要です。
Q：電池交換はどこから行いますか？ A：送信子機(DAW-81)側には電池はありません。接続されている送信親機(DAW-71)内の単4アルカリ乾電池2本を交換してください。
Q：雨に濡れても故障しませんか？ A：はい、大丈夫です。DAW-81はIPX7の完全防水仕様ですので、激しい雨や水洗い清掃が行われる屋外環境でも安心してご使用いただけます。
Q：抗菌仕様の効果はどのくらい持続しますか？ A：抗菌剤を樹脂に練り込んでいるため、表面の塗装とは異なり、長期間効果が持続します。
Q：配線に極性（プラス・マイナス）はありますか？ A：本機は無電圧接点のため、親機への接続に極性はありません。どちらの線を繋いでも動作します。
Q：電波の届く距離はどのくらいですか？ A：受信機までの見通し距離で約5m以内での使用を推奨しています。遮蔽物や周囲の金属環境により短くなる場合があります。
Q：古いDAWシリーズの受信機とも通信できますか？ A：はい、DAW-1, 3, 5, 7, 70シリーズ等との互換性を維持しております。ただし、一部の古い受信機ではチャンネル設定数に制限がある場合があります。
Q：タッチしてもドアが開かない場合の確認ポイントは？ A：まず親機側のLEDが赤く点灯するか確認してください。消灯や点滅の場合は電池切れの可能性があります。また、子機との配線が断線していないかも確認してください。
Q：強化ガラスドアに穴を開けずに設置できますか？ A：本機は親機への通線が必要なため、ガラスへの穴開け加工、またはドア枠への設置が必要です。
Q：いたずらで押し続けられたらどうなりますか？ A：約1分間連続して押されると、保護機能により自動的に電波の送信を停止します。一度手を離せば通常の動作に復帰します。
