商品詳細

TAKEX（竹中エンジニアリング）自動ドア用スイッチワイヤレス送信機 IPX7完全防水抗菌仕様

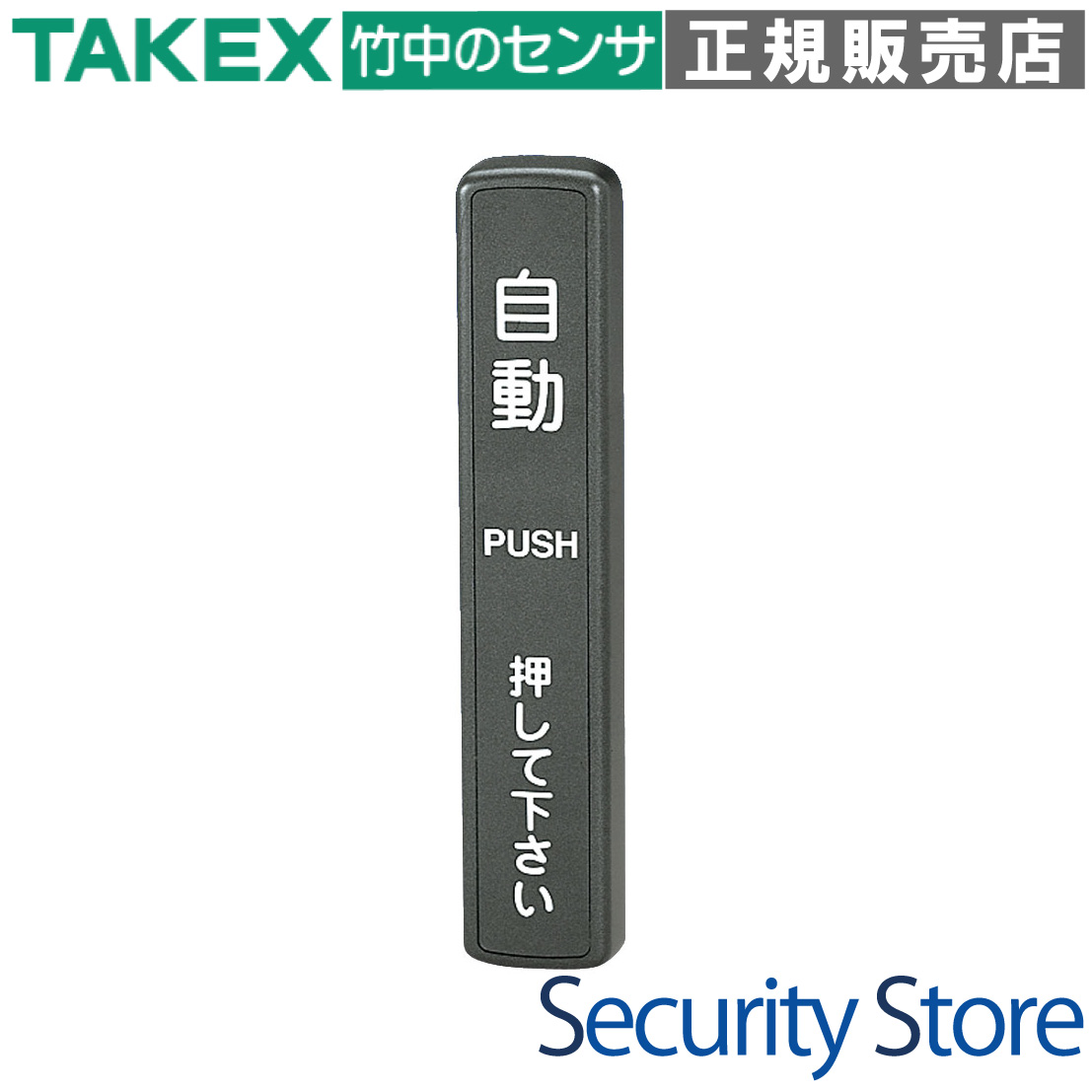

DAW-81(B) ワイヤレスタッチスイッチ送信子機（ブロンズ）

屋外設置に対応したIPX7完全防水設計。清潔感を維持する抗菌仕様のワイヤレスタッチスイッチ送信子機です。

本製品は、自動ドア等の起動用として設計されたワイヤレス送信子機です。送信親機（DAW-71）と組み合わせて使用することで、配線困難なガラスドアや屋外側へのスイッチ増設をスムーズに実現します。

型番： DAW-81(B)
製品名： ワイヤレスタッチスイッチ送信子機
通信方式： デジタルパルス符号伝送方式（315MHz帯）
防水性能： IPX7（完全防水・防浸型）
設置場所： 屋外、半屋外、屋内
外装カラー： ブロンズ色（スタイリッシュな高級感）

資料ダウンロード

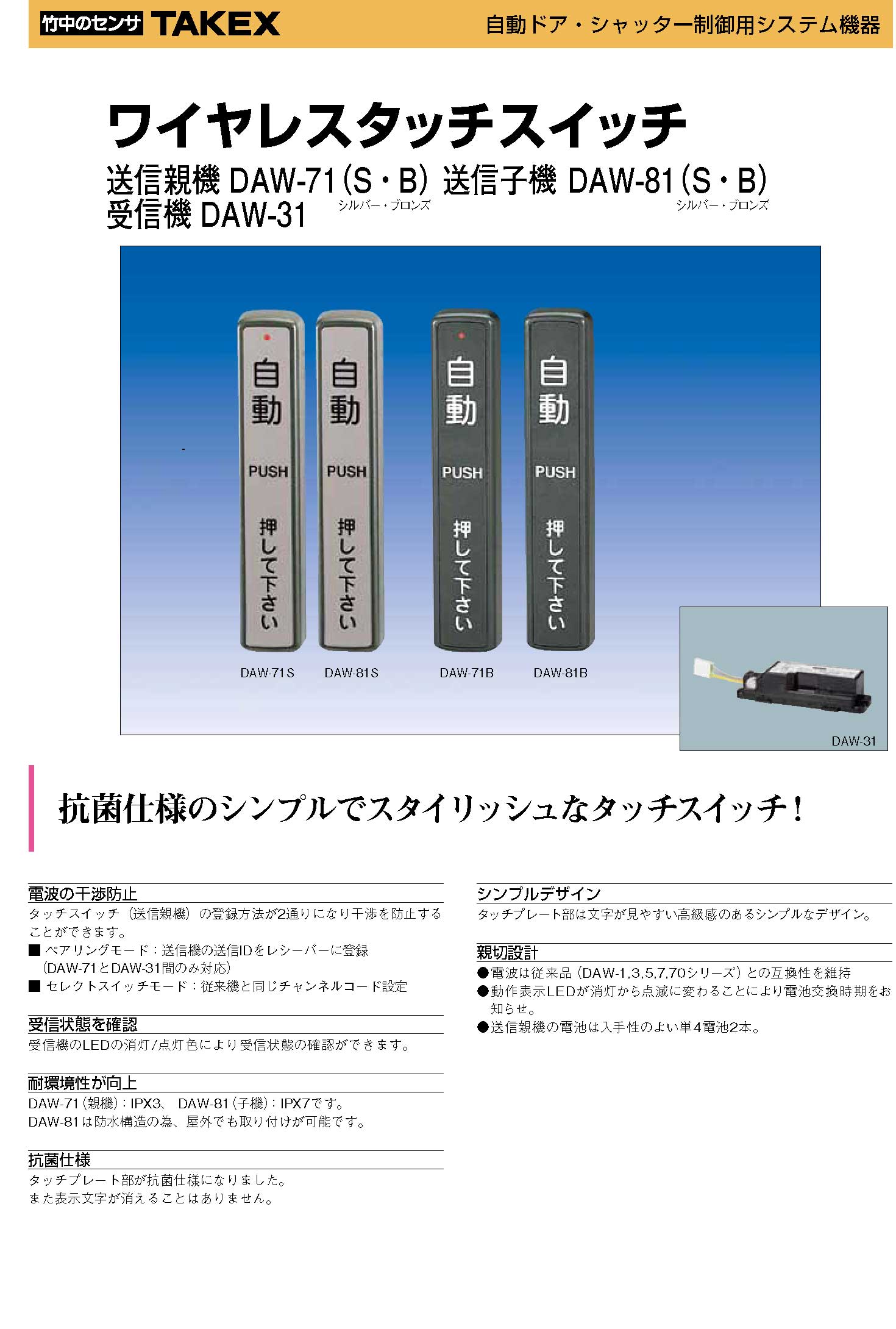

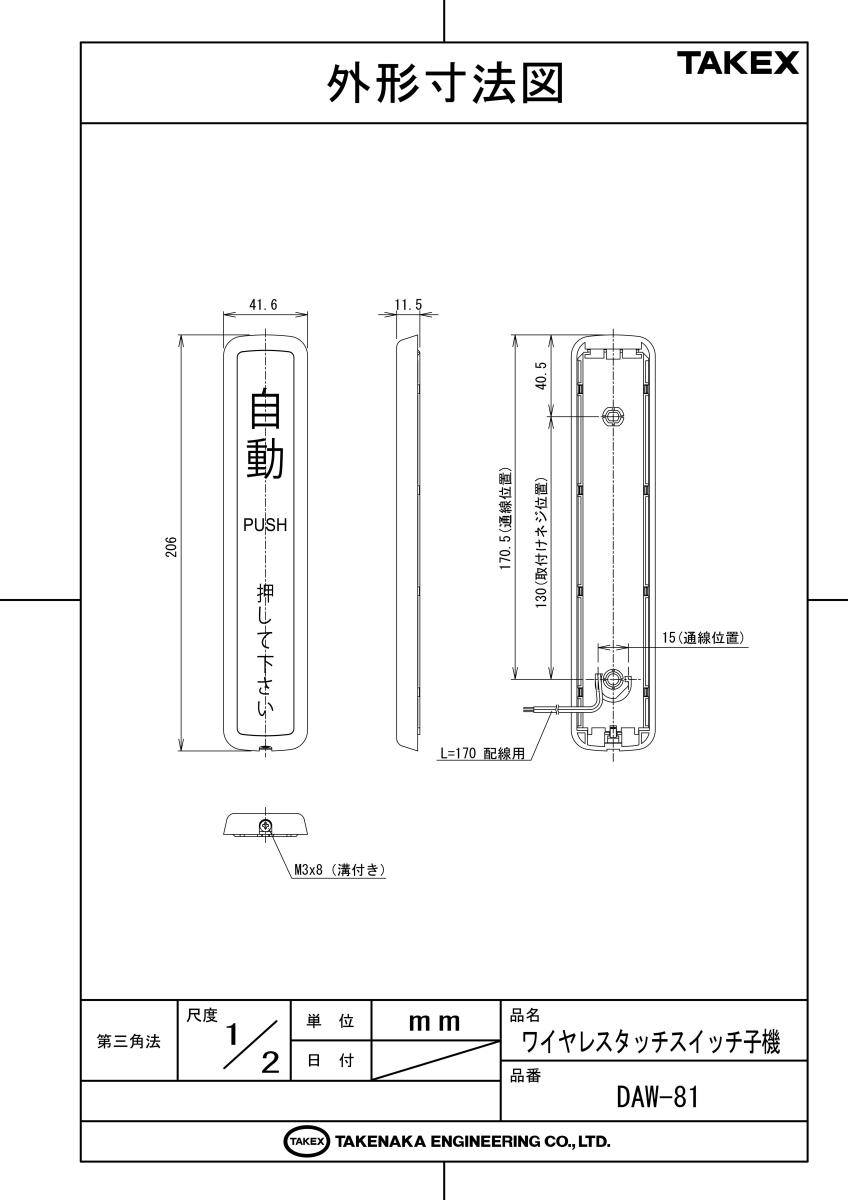

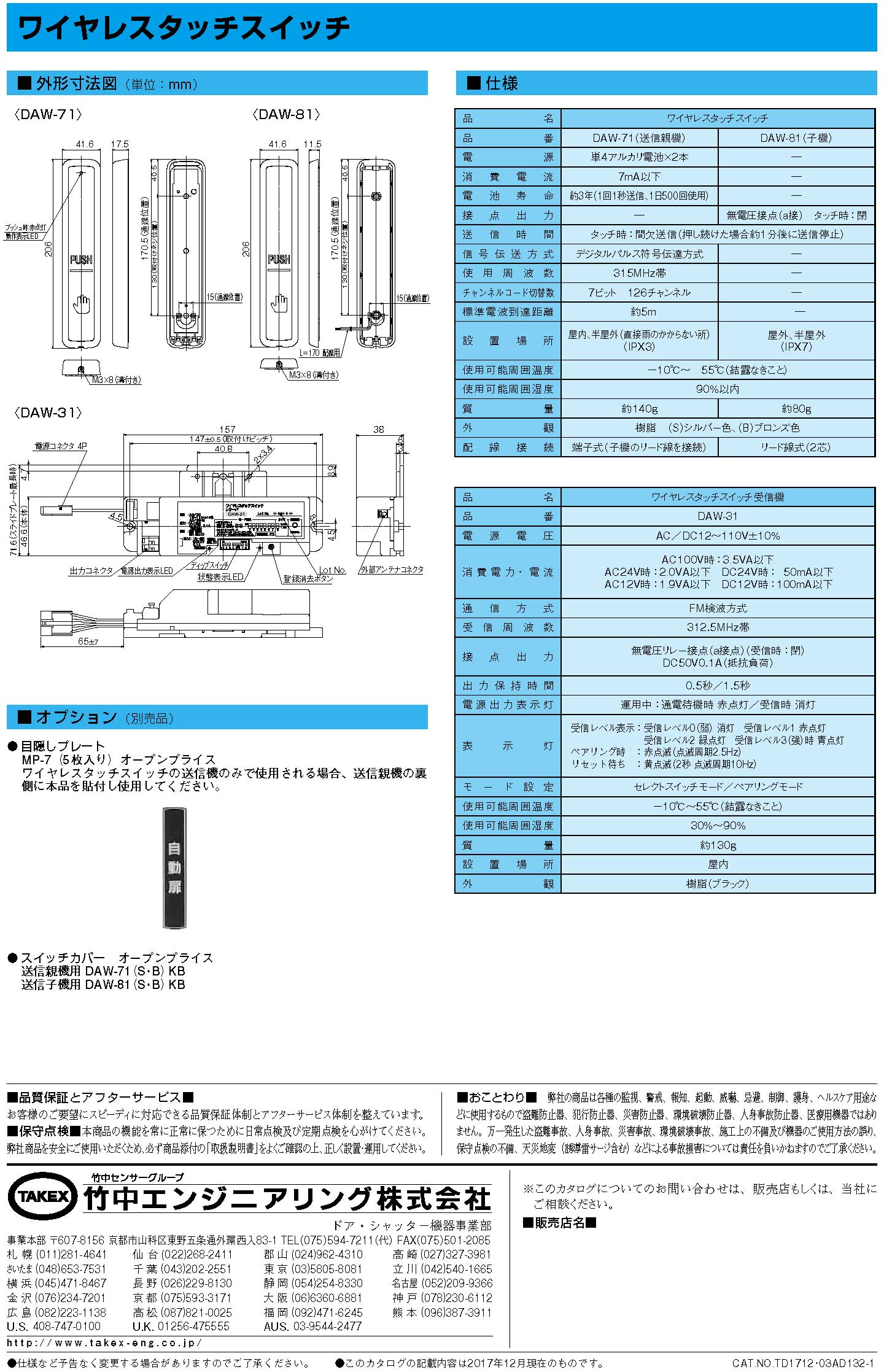

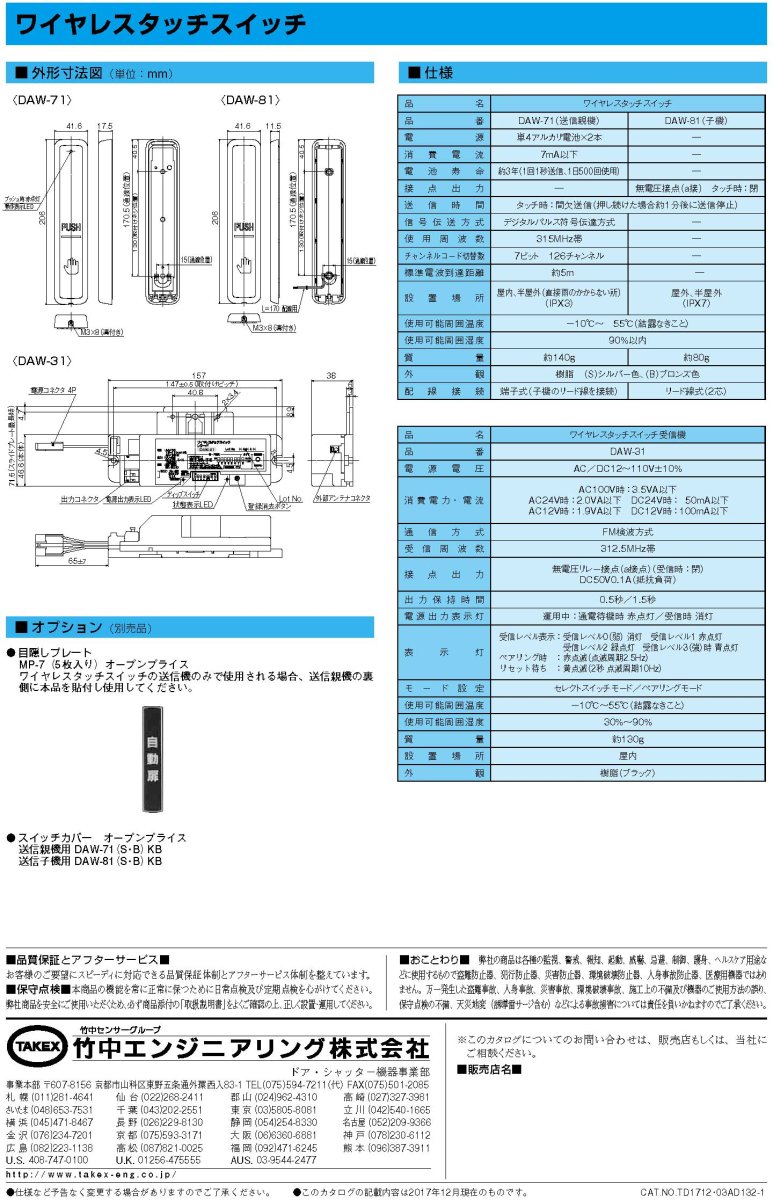

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

店舗・オフィスの自動ドア屋外側スイッチ
配線を通すことが難しい強化ガラスドア
雨が直接かかる門扉やアプローチの開放スイッチ
高い衛生管理が求められる病院や食品施設

導入前に確認したいポイント

本機は「子機」です。動作には親機（DAW-71）が必要です。
親機との間は有線配線（2芯）が必要です。
親機からレシーバまでの電波到達距離（約5m目安）を確認。
取付面が金属の場合、電波が減衰する可能性があります。

特長

IPX7相当の高い防水性能

送信子機（DAW-81）は保護等級IPX7（防浸型）をクリアしています。一時的な水没にも耐えうる完全防水構造を採用しているため、雨が直接当たる屋外の壁面や門扉への設置が可能です。天候に左右されず、長期にわたって安定した動作を提供します。

清潔な環境を維持する抗菌仕様

不特定多数の人が触れるタッチプレート部には抗菌仕様の素材を採用しています。病院、介護施設、飲食店、公共施設など、高い衛生基準が求められる現場でも安心して導入いただけます。また、プレート上の文字は摩耗に強く、長期間使用しても消えにくい設計です。

シンプルかつ高級感のあるデザイン

ブロンズ色の落ち着いたカラーリングと、無駄を削ぎ落とした薄型・スタイリッシュなフォルムが特徴です。和風・洋風問わずあらゆる建物のデザインに調和し、エントランスの美観を損なうことなく設置できます。

電波の干渉を防ぐ126通りの多チャンネル設定

デジタルパルス符号伝送方式を採用し、126種類の独立したチャンネルコードを設定可能です。隣接する複数の自動ドアがある環境でも、それぞれの電波が干渉（混信）して誤作動を起こす心配がありません。

電波衝突を回避する送信周期シフト機能

複数の通行者が同時に別々のドアスイッチを押した場合でも、送信周期をずらす「周期シフト機能（周期A/B）」を搭載しています。電波の衝突（コリジョン）を物理的に回避し、確実にレシーバへ信号を届けます。

電池交換時期を知らせる安心のLED表示

システム全体の動作状態を確認できるLEDインジケーターを装備。電池電圧が低下すると、LEDが「点灯」から「点滅」に切り替わり、交換時期を事前にお知らせします。電池切れによる突発的な動作停止を未然に防ぎます。

電池寿命は約3年の省電力設計

入手性の良い単4アルカリ乾電池2本（親機側）で約3年の長期運用が可能です（1日500回使用時）。待機時の電力を極限まで抑える回路設計により、ランニングコストとメンテナンスの手間を軽減します。

連続送信を防止するフェイルセーフ機能

荷物がプレートに触れ続けたり、悪戯などで押し続けられた場合でも、約1分間で自動的に送信を停止します。自動ドアの開きっぱなしを防ぎ、電池の無駄な消耗や周囲への電波妨害を最小限に抑える親切設計です。

従来モデルとの高い互換性

TAKEX製の従来品（DAW-1, 3, 5, 7, 70シリーズ）との電波互換性を維持しています。既設のシステムを活かしながら、タッチスイッチのみを本製品にリプレイスすることも容易です。

施工を容易にするストレインリリーフ構造

配線導入部には「U字型」のコード固定部を設けています。ドアの開閉による繰り返しの振動や衝撃が配線端子に直接伝わるのを防ぎ、金属疲労による断線トラブルを防止する現場重視の設計です。

    選定時に評価したい強み
    耐環境性： IPX7防水で屋外の過酷な環境下でも故障リスクが低い
信頼性： デジタル符号伝送により外部ノイズや混信に極めて強い
メンテナンス性： LED点滅によるローバッテリー通知で管理が容易
設置自由度： 有線不要のワイヤレス方式で、既存ドアへの後付けに最適



施工・設置ガイド

本製品の設置にあたっては、以下の点に注意して施工を行ってください。

確認項目	この製品での考え方
設置対象	屋外側は本機（DAW-81）、屋内側は親機（DAW-71）を設置。
配線処理	子機から親機へは付属のリード線で接続。左側通線時はU字部に1周巻いて固定。
取付面	金属面への設置は電波が減衰しやすいため、事前に通信テストを推奨。
安全対策	自動ドア起動用として使用する場合、必ず挟まれ防止用センサーを併設してください。

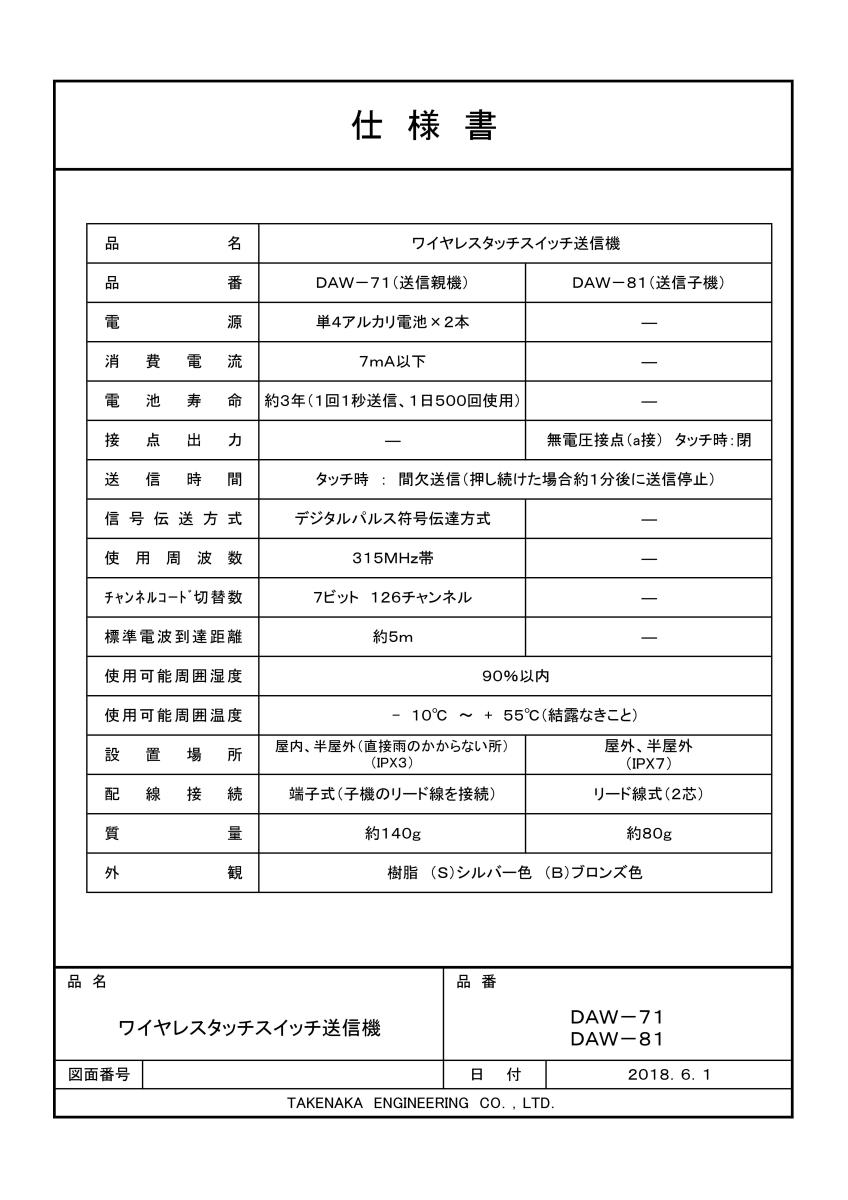

製品仕様

項目	内容
品名	ワイヤレスタッチスイッチ
品番	ＤＡＷ－８１（送信子機）
接点出力	無電圧接点（ａ接点）タッチ時：閉
送信時間	タッチ時：間欠送信（押し続けた場合約１分後に送信停止）
設置場所	屋外、半屋外（ＩＰＸ７）
使用可能周囲温度	－１０℃ 〜＋５５℃（結露なきこと）
質量	約８０ｇ
外観	樹脂：（Ｂ）ブロンズ色
配線接続	リード線式（２芯）

FAQ

Q：DAW-81単体で自動ドアを動かすことはできますか？ A：いいえ、できません。本機は「送信子機」ですので、必ず送信親機（DAW-71）および受信機（DAW-31等）と組み合わせて使用してください。

Q：屋外の雨が直接かかる場所に設置しても大丈夫ですか？ A：はい、大丈夫です。DAW-81はIPX7（防浸型）の完全防水設計となっており、屋外設置に対応しています。

Q：電池交換の時期はどのようにわかりますか？ A：送信親機（DAW-71）の動作表示LEDが、通常時の「点灯」から「点滅」に変わることでお知らせします。

Q：子機（DAW-81）にも電池を入れる必要がありますか？ A：いいえ。子機は親機から配線を通じて電力供給・信号伝達を行うため、子機側に電池は不要です。

Q：強化ガラスドアへの取り付けは可能ですか？ A：可能です。ただし、ガラスへの穴あけ加工が必要なほか、別売の「強化ガラスドア用取付金具」が必要になります。

Q：隣の店舗も同じスイッチを使っている場合、誤動作しませんか？ A：126通りのチャンネル設定が可能ですので、チャンネルを分けることで混信を防止できます。

Q：プレートを押しっぱなしにした場合、ドアはどうなりますか？ A：安全機能により約1分後に送信が自動停止します。その後、ドアは（センサーがなければ）閉じる動作に入ります。

Q：抗菌仕様の効果はどのくらい持続しますか？ A：樹脂素材自体に抗菌剤が含まれているため、表面が著しく摩耗しない限り効果は持続します。

Q：通信距離はどのくらいですか？ A：受信機との間に遮蔽物がない状態で、直線約5m以内での使用を推奨しています。

Q：古いモデルの受信機（DAW-3など）でも使えますか？ A：はい、互換性を維持していますので、従来モデルのシステムへの追加・交換も可能です。
