TAKEX（竹中エンジニアリング）自動ドア用スイッチ 2.4GHzワイヤレス屋内用

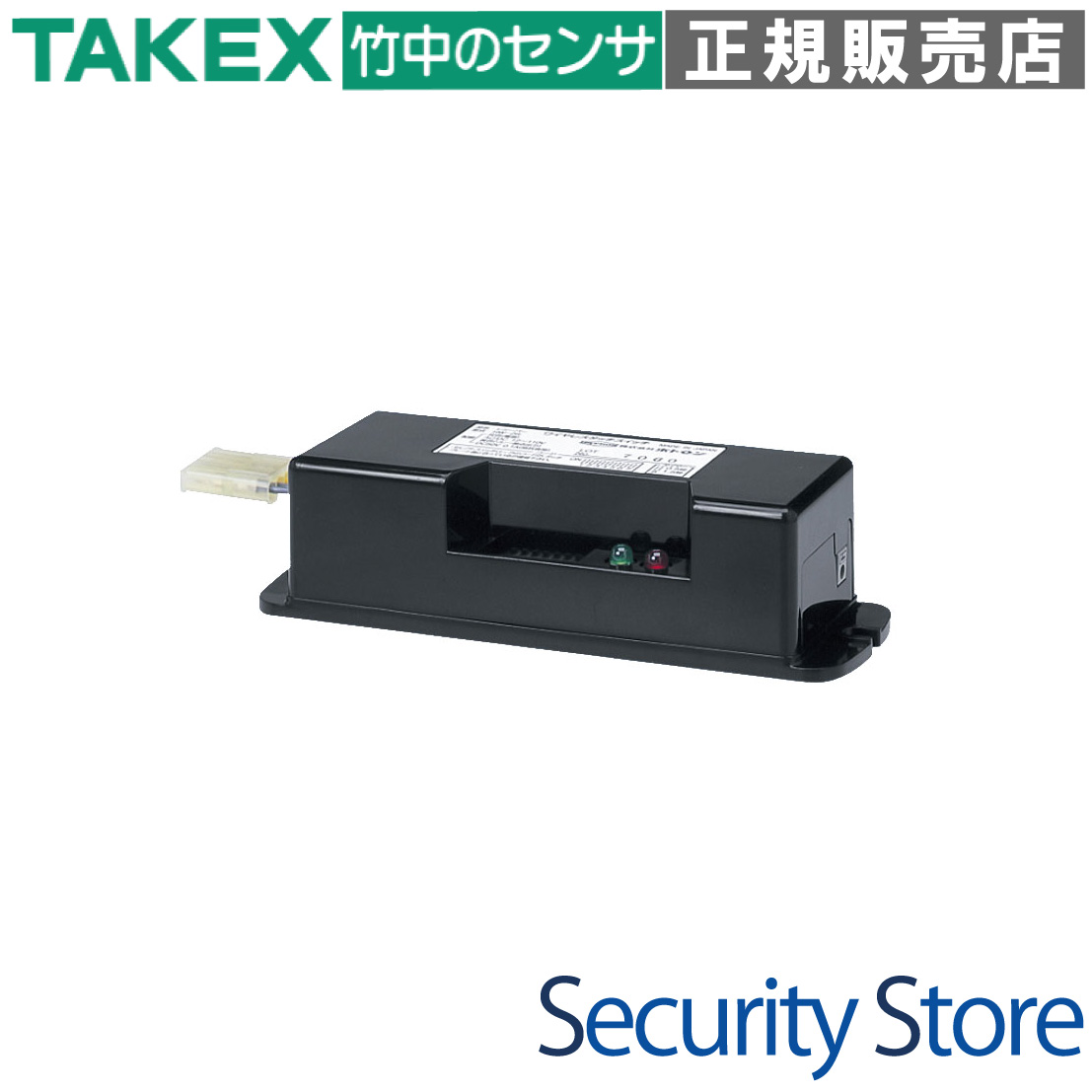

DAW-300 ワイヤレスタッチスイッチ受信機

2.4GHz帯の高度なデジタル通信を採用した、自動ドア用ワイヤレスタッチスイッチの専用受信機です。128通りのチャンネル設定と優れた混信防止機能を備え、商業施設やエントランス等の複数ドアが隣接する環境でも極めて高い信頼性を発揮します。

型番： DAW-300
製品名： ワイヤレスタッチスイッチ受信機
方式： 特定小電力ワイヤレス方式（2.4GHz帯）
主な用途： 自動ドアの起動制御、ワイヤレススイッチの受信
電源電圧： AC/DC 12V 〜 110V (超広域電圧対応)
対応送信機： DAW-100（専用モデル）

資料ダウンロード

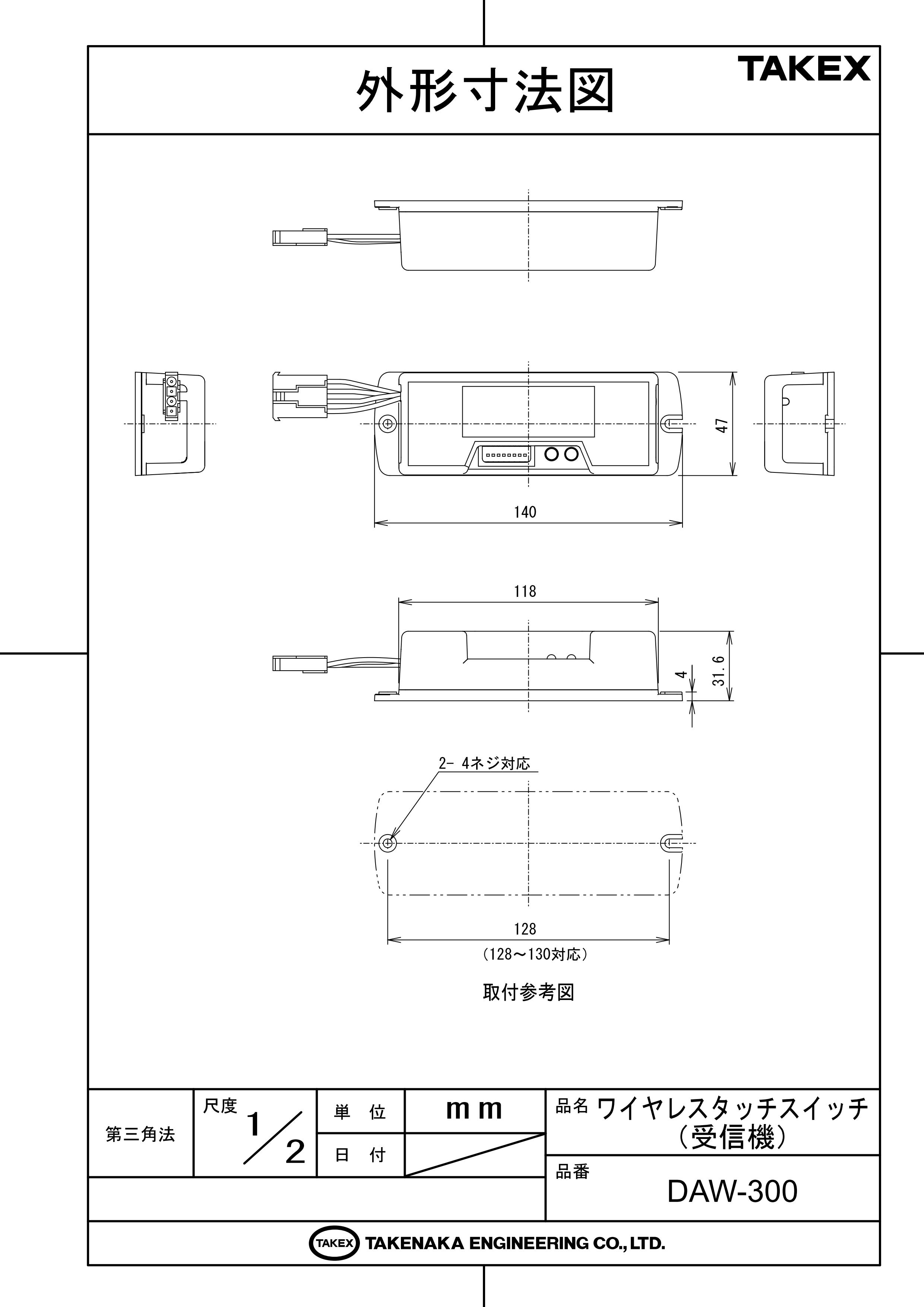

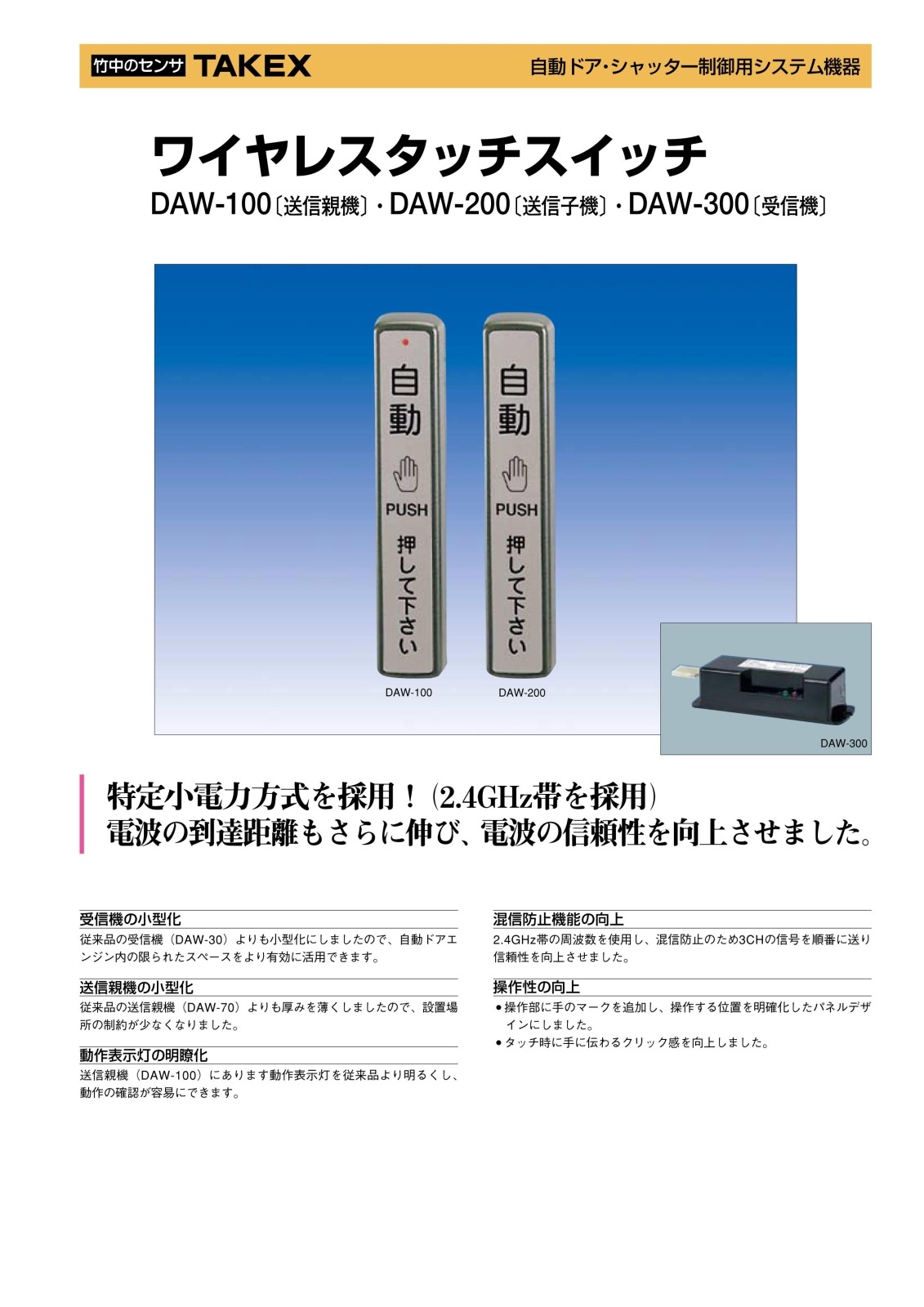

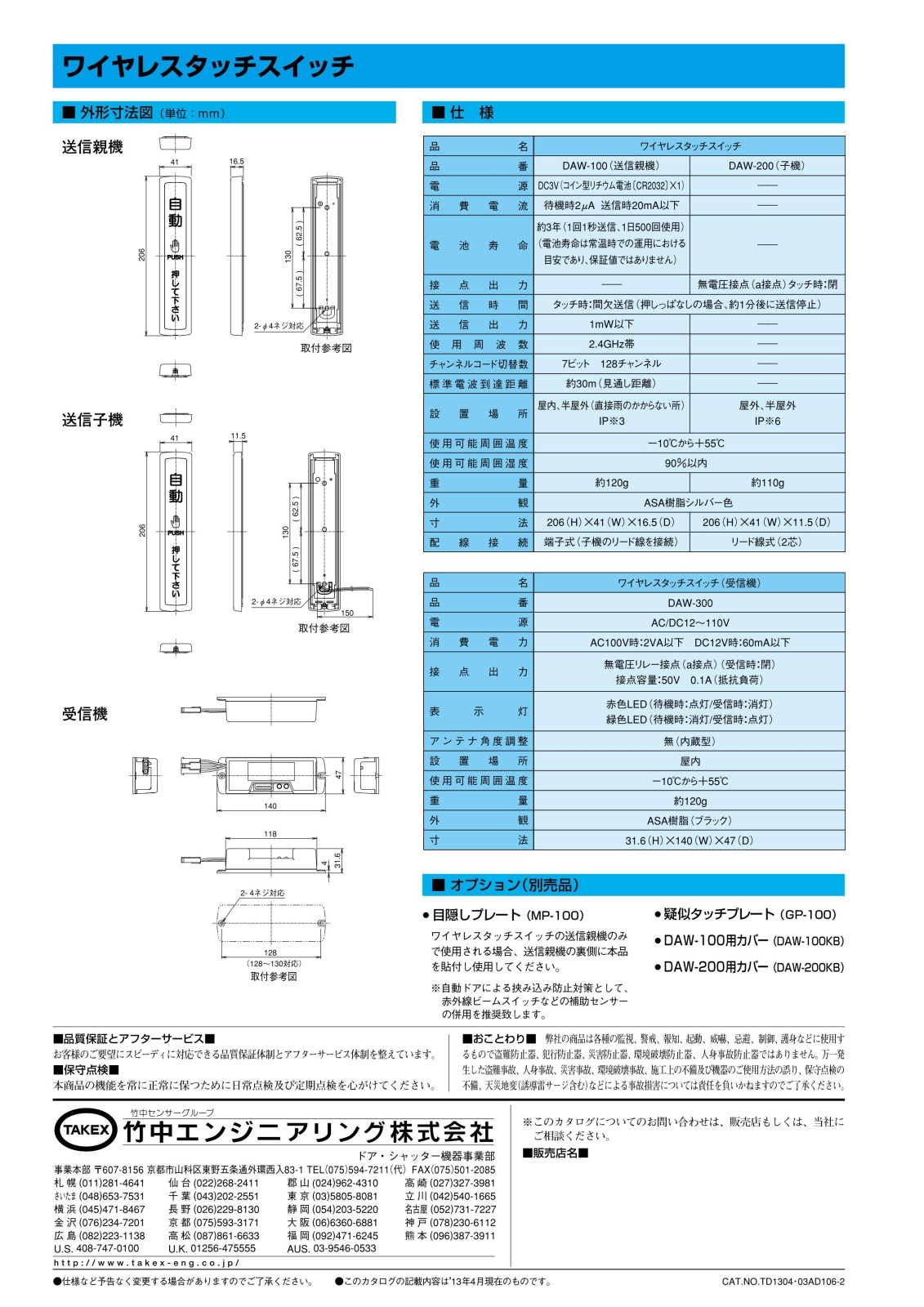

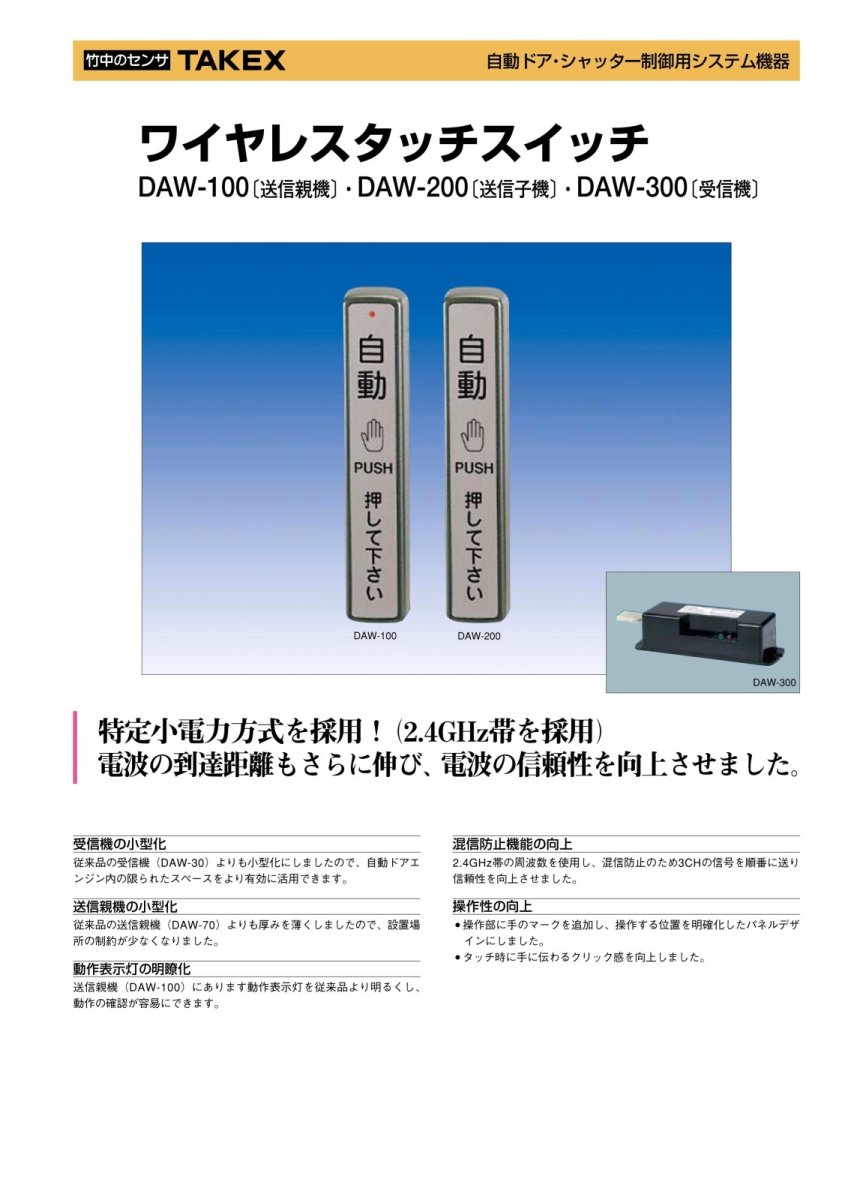

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

商業施設・店舗のエントランス自動ドア
二重ドア（風除室）の干渉防止が必要な現場
配線が困難な既設ドアのワイヤレス化
多様な電源仕様が混在する保守現場

導入前に確認したいポイント

送信機は「DAW-100」をご使用ください
旧型(DAW-1/5/7/70)とは互換性がありません
受信機の周囲に金属製の遮蔽物がないか
周囲に強力なノイズ源（モーター等）がないか

特長

2.4GHz帯デジタル通信による信頼性の向上

特定小電力方式の2.4GHz帯を採用したことで、従来の方式に比べ電波の到達距離と安定性が大幅に向上しました。デジタル処理による確実な信号伝送により、ノイズの多い環境下でも安定した自動ドアの起動を実現します。

128通りの多重チャンネル設定

隣接する自動ドア同士の干渉（クロストーク）を防ぐため、128通りのチャンネル設定が可能です。複数の自動ドアが並列する商業施設のメインエントランス等でも、チャンネルを個別に割り当てることで誤作動を完全に排除できます。

超広域電源電圧への対応（AC/DC 12V〜110V）

電源入力はAC/DC 12Vから110Vまで幅広く対応しています。ドアエンジンのサービス電源やセンサー用電源（AC24V、DC12V等）をそのまま利用できるため、現場ごとの電源確保に悩む必要がなく、施工の柔軟性が極めて高い設計です。

受信機の小型化による施工性の改善

本体の小型化を追求したことにより、自動ドアエンジン内の限られたスペースでも無理なく設置が可能です。取付ピッチは128mmとなっており、既設機器からの交換作業もスムーズに行えます。

混信を防ぐ3CH順次送信ロジック

2.4GHz帯において、混信を防止するために3つのチャンネル信号を順番に送信する仕組みを採用しています。万が一、特定の周波数帯でノイズが発生しても、他のチャンネルでバックアップするため、通信の途切れを最小限に抑えます。

2色のLEDによる自己診断・感度表示

「動作表示灯（赤）」と「受信感度表示灯（緑）」の2種類を搭載。通電状態だけでなく、送信機からの電波が実際に届いているか、周囲に有害なノイズが発生していないかを視覚的に確認できるため、施工時の調整や保守点検が容易です。

デュアルタイマー設定機能

接点出力時間を「1.5秒（標準）」と「0.5秒（ラチェット仕様等）」の2段階から切り替え可能です。一般的なドア起動だけでなく、特殊な制御ロジックを持つドアコントローラーやシステムにも柔軟に対応します。

    選定時に評価したい強み
    混信に強い： 128チャンネル設定と3CH順次送信による高い耐ノイズ性
電源を選ばない： AC/DC 12V〜110V対応で現場の既存電源を直結可能
メンテナンス性： LED表示で「電源不良・チャンネル不一致・ノイズ干渉」を一目で判別
安定した到達： 2.4GHz帯採用で見通し約30mの安定した通信距離を確保



LED表示の挙動と意味

インジケーター	状態	意味・現場での解釈
動作表示灯（赤）	常時点灯	正常待機中（電源供給あり）
動作表示灯（赤）	一瞬消灯	正常受信・接点出力中（送信機と同期）
受信感度表示灯（緑）	点灯	電波を受信中（感度良好）
受信感度表示灯（緑）	ちらつき	環境ノイズを検知（設置位置の見直しを推奨）

内部設定（DIPスイッチ）

本体カバー内部のDIPスイッチにより、現場環境に合わせた詳細設定が可能です。

スイッチ番号	機能	設定内容
1 〜 7番	チャンネル設定	送信機（DAW-100）と一致させる（128通り）
8番	タイマー設定	OFF: 1.5秒（標準） / ON: 0.5秒（短時間出力）

トラブルシューティング

現象	確認ポイント	対処法
全く動作しない	赤LEDが消灯していないか	灰色線の電圧(12〜110V)を確認してください。
赤は点灯するが反応しない	チャンネル設定の不一致	送信機と受信機のDIPスイッチ1〜7を完全に一致させてください。
反応が時々悪くなる	緑LEDが待機時に光っていないか	周囲のノイズ源（モーター等）から受信機を離してください。
勝手に開く	近隣施設との混信	チャンネル設定（1〜7）を別のパターンに変更してください。

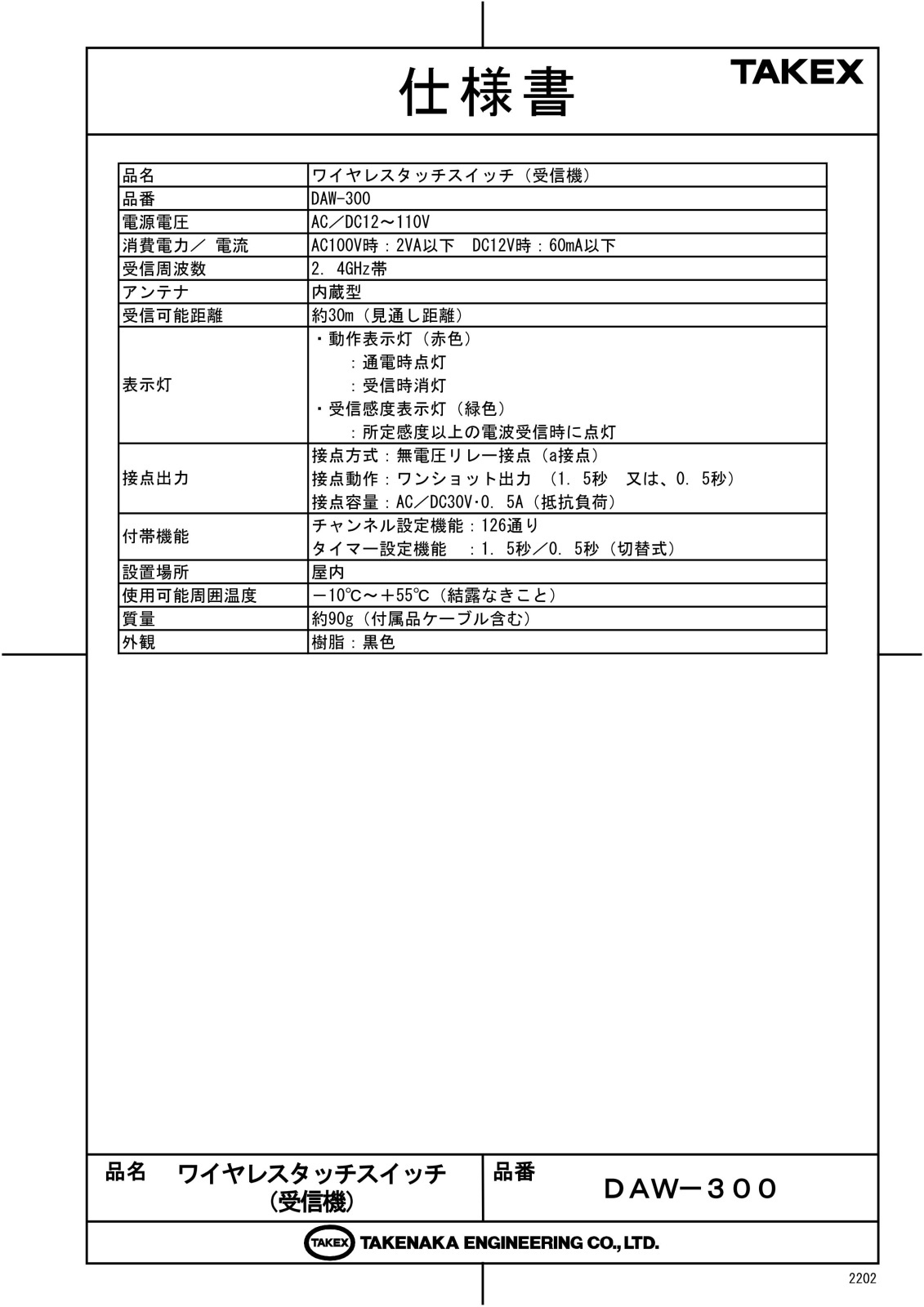

製品仕様

項目	内容
品名	ワイヤレスタッチスイッチ（受信機）
品番	ＤＡＷ－３００
電源電圧	ＡＣ／ＤＣ１２〜１１０Ｖ
消費電力／電流	ＡＣ１００Ｖ時：２ＶＡ以下／ＤＣ１２Ｖ時：６０ｍＡ以下
受信周波数	２．４ＧＨｚ帯
アンテナ	内蔵型
受信可能距離	約３０ｍ（見通し距離）
表示灯	動作表示灯（赤色）：通電時点灯、受信時消灯受信感度表示灯（緑色）：所定感度以上の電波受信時に点灯
接点出力	接点方式：無電圧リレー接点（ａ接点）接点動作：ワンショット出力（１．５秒または０．５秒）接点容量：ＡＣ／ＤＣ３０Ｖ・０．５Ａ（抵抗負荷）
付帯機能	チャンネル設定機能：１２８通りタイマー設定機能：１．５秒／０．５秒（切替式）
設置場所	屋内
使用可能周囲温度	－１０℃〜＋５５℃（結露なきこと）
質量	約１２０ｇ（付属品ケーブル含む）
外観	樹脂：黒色

FAQ

Q：旧型の送信機（DAW-1やDAW-7）と組み合わせて使えますか？ A：いいえ、お使いいただけません。本機はデジタル通信方式の「DAW-100」専用モデルとなっております。

Q：受信機の電源をAC100Vのコンセントから直接取っても大丈夫ですか？ A：はい、AC100V（〜110V）に対応しておりますので、直接供給が可能です。極性もありません。

Q：受信機をアルミ製の無目（カバー）の中に完全に隠しても受信できますか？ A：金属で四方を囲まれると電波が遮断され、到達距離が極端に短くなる恐れがあります。可能な限り金属から離すか、非金属部分の近くに設置してください。

Q：隣り合う2つのドアで使いたいのですが、混信しませんか？ A：128通りのチャンネル設定が可能です。それぞれのペアで異なるチャンネルを設定すれば、混信することはありません。

Q：待機中なのに緑色のLEDが時々チカチカ光るのは故障ですか？ A：周囲の電磁ノイズを検知している可能性があります。動作に支障が出るレベルのノイズかを確認するための仕様ですので、頻繁に光る場合は設置場所の変更を検討してください。

Q：出力接点の黄色い線をドアエンジンのモーターに直接つなげますか？ A：いいえ、接点容量はAC/DC30V 0.5Aです。モーターなどの大きな負荷を直接駆動すると内部リレーが破損するため、必ずコントローラーの起動入力端子に接続してください。

Q：出力時間を短くしたいのですが、設定変更は可能ですか？ A：本体内部のDIPスイッチ8番をONにすることで、出力時間を標準の1.5秒から0.5秒に短縮できます。

Q：送信機を押しても赤LEDが消灯しません。何が原因ですか？ A：電波自体が届いていないか、チャンネル設定（1〜7番）が送信機側と一致していない可能性が高いです。

Q：防水仕様ですか？屋外に設置できますか？ A：本機は屋内専用仕様です。屋外や水のかかる場所、湿気の多い場所への設置は避けてください。

Q：ケーブルを延長しても問題ありませんか？ A：可能です。ただし、ノイズ混入を避けるため、動力線とは別の配管を通し、接続部は確実に絶縁処理を行ってください。
