DAW-100 ワイヤレスタッチスイッチ 送信親機 TAKEX 竹中エンジニアリング [DAW-100]

DAW-100 ワイヤレスタッチスイッチ 送信親機 TAKEX 竹中エンジニアリング [DAW-100]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) 自動ドア用スイッチ ワイヤレス 2.4GHz帯 小電力データ通信

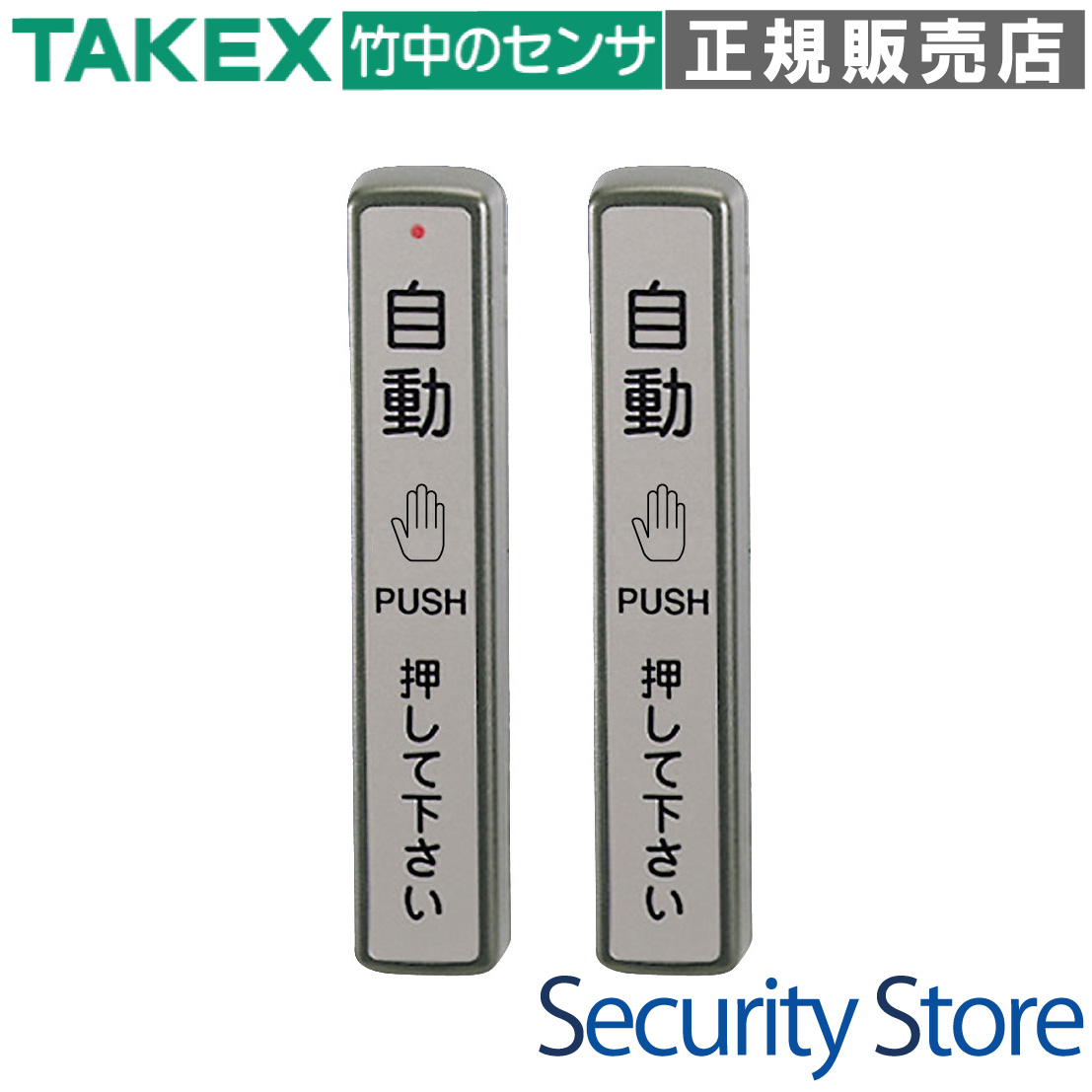

DAW-100 ワイヤレスタッチスイッチ 送信親機

自動ドアの起動を完全ワイヤレス化。2.4GHz帯の採用により、従来品を凌ぐ安定した通信距離と高い信頼性を実現した送信親機です。配線工事の負担を大幅に軽減し、洗練されたデザインと優れた施工性を両立しています。

  • 型番： DAW-100
  • 製品名： ワイヤレスタッチスイッチ 送信親機
  • 方式： 2.4GHz帯 特定小電力無線方式 (ARIB STD-T66適合)
  • 主な用途： 自動ドアの起動スイッチ（屋内側）
  • 通信距離： 約30m（見通し距離）
  • 電源： コイン形リチウム電池 CR2032×1（約3年寿命）
DAW-100 ワイヤレスタッチスイッチ 送信親機

資料ダウンロード

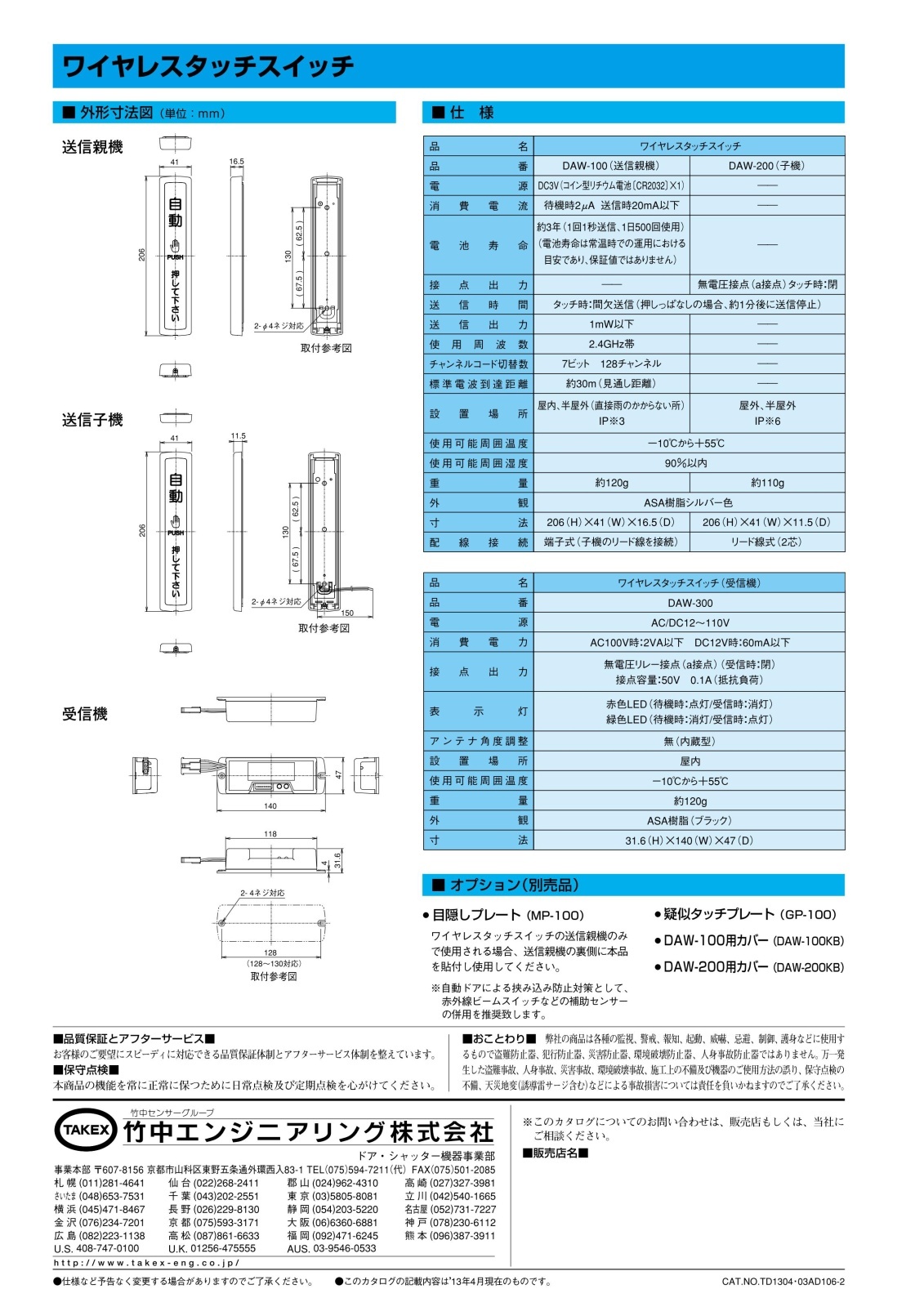

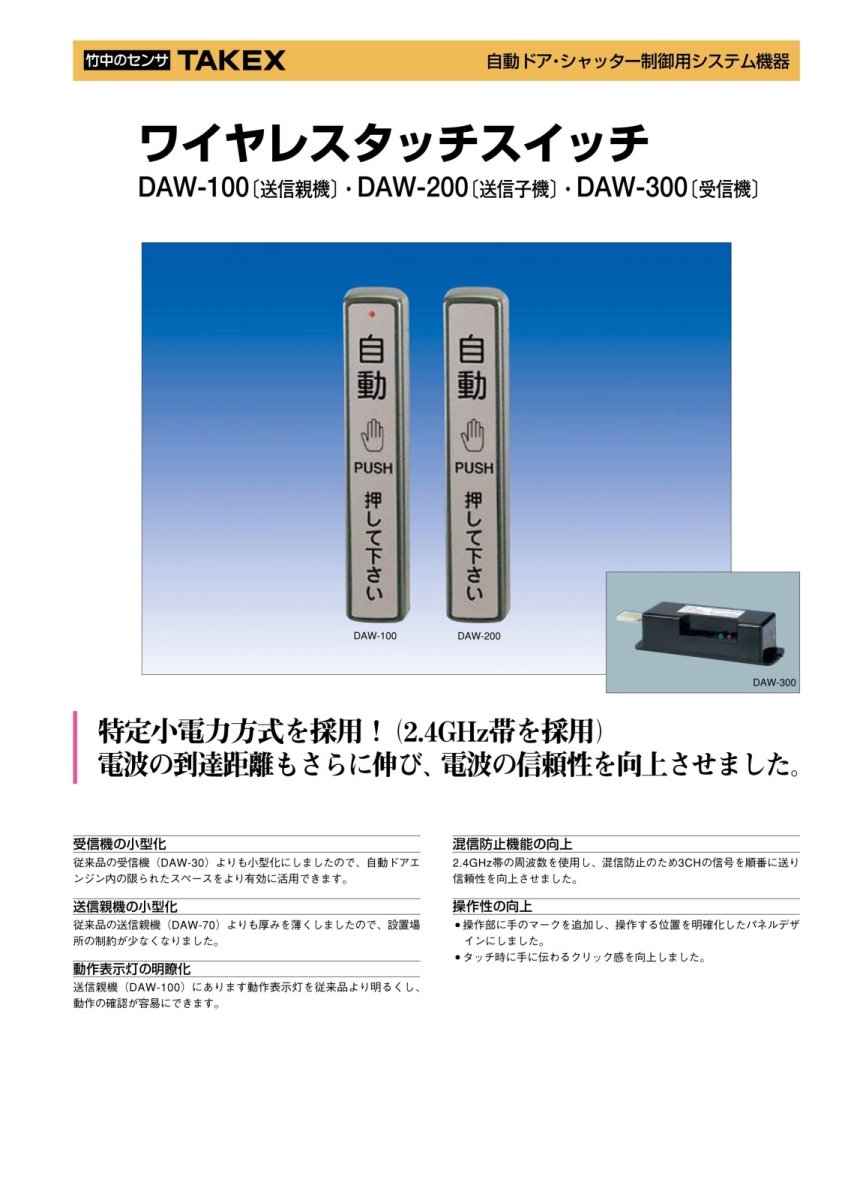

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • オフィスビル・商業施設の自動ドア入口
  • 配線工事が困難な既存ドアの改修
  • 密集したエリアでの複数ドア管理
  • 意匠性を重視するエントランス設計

導入前に確認したいポイント

  • 送信親機（DAW-100）は室内専用です
  • 屋外側には送信子機（DAW-200）が必要です
  • 金属隔壁や断熱材による遮蔽の有無
  • 専用受信機（DAW-300）とのセット運用

特長

2.4GHz帯採用による高い通信信頼性

特定小電力方式（2.4GHz帯）を採用することで、電波の到達距離をさらに伸ばし、障害物による影響を最小限に抑えた安定した通信が可能です。ARIB STD-T66に適合しており、現場での信頼性を大幅に向上させています。

128通りのチャンネル設定で混信を防止

基板上の7極DIPスイッチを操作することで、128通りの膨大なチャンネル割り当てが可能です。多数の自動ドアが隣接する病院や商業施設のエントランスにおいても、他ドアとの混信による誤作動（ゴーストオープン）を確実に防止します。

親機・子機のハイブリッド連携システム

送信親機であるDAW-100に、屋外対応の送信子機DAW-200（別売）を接続可能。1台の親機でドアの表裏両方のスイッチを制御できるため、無線ユニットの重複を避け、コストパフォーマンスに優れたシステムを構築できます。

長期運用を支えるバッテリー・マネジメント

コイン形リチウム電池CR2032 1個で、1日500回の送信を行っても約3年という長寿命設計を実現。電池電圧が低下した際は、動作表示灯（赤色LED）を消灯させることで、完全に停止する前に電池交換を促すフェールセーフ機能を搭載しています。

施工現場を意識した小型・薄型設計

送信機の厚みを極限まで抑えることで、自動ドアエンジン内の限られたスペースや、ドアの框部分への設置における制約を大幅に軽減。スリムなデザインにより、設置後の圧迫感もありません。

操作性の向上と洗練されたデザイン

操作パネルには手のマークをあしらい、直感的に操作位置がわかるよう設計されています。また、タッチ時のクリック感を向上させており、利用者に確実な操作感を提供します。動作表示灯も従来品より高輝度化し、視認性が向上しました。

多様なドア形状に対応する取付自由度

アルミ框ドアだけでなく、専用金具とパッキンを使用することで強化ガラスドアへの設置にも対応。さらに、穴あけが困難な屋内ドア面に対しては、付属の両面テープによる固定も可能で、現場状況に応じた柔軟な施工をサポートします。

選定時に評価したい強み

  • 電波性能： 2.4GHz帯による見通し約30mの安定した通信距離
  • 干渉対策： 128通りの高密度チャンネル設定で密集地も安心
  • 保守性： 約3年の電池寿命と視覚的なローバッテリー警告機能
  • 施工性： 親子機連携による配線レス化と、豊富な取付オプション

動作表示灯（赤色LED）の状態確認

送信親機（DAW-100）のカバー内に搭載されたLEDにより、送信状態と電池寿命の確認が可能です。

操作状態 LEDの挙動 判定
カバー押下時 赤色点灯 正常送信中
カバー押下時 消灯（不点灯） 電池電圧低下（要電池交換）
非操作時 消灯 スタンバイ状態

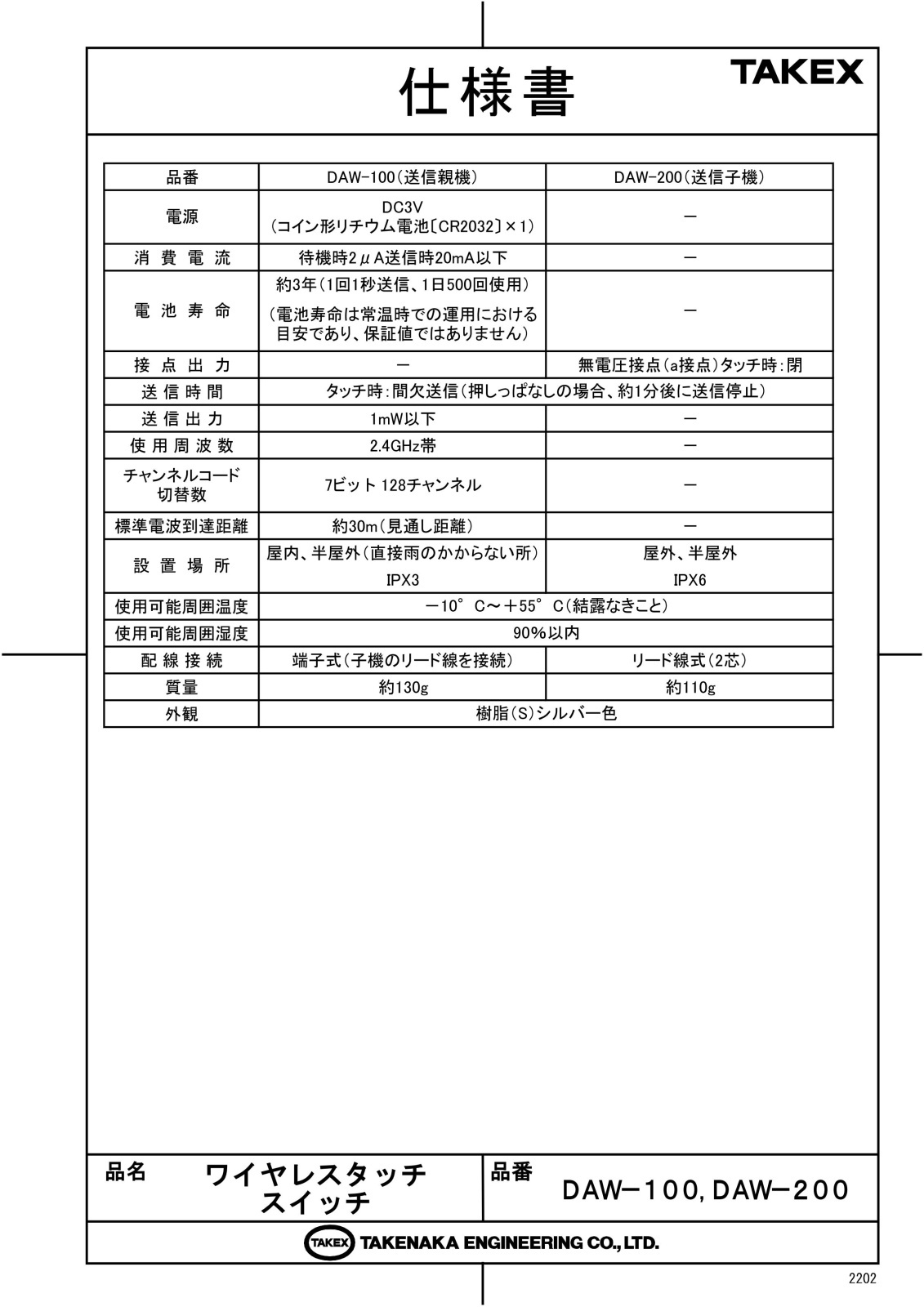

製品仕様

項目 DAW-100（送信親機）の内容
品番 ＤＡＷ－１００（送信親機）
電源 コイン形リチウム電池 ＣＲ２０３２×１個
電池寿命 約３年（１日５００回送信時）
（常温時での運用目安。保証値ではありません）
送信周波数 ２．４ＧＨｚ帯（ＡＲＩＢ ＳＴＤ－Ｔ６６適合品）
空中線 基板内蔵型
受信可能距離 約３０ｍ（見通し距離）
表示灯 動作表示灯（赤色）：送信時点灯（電池切れ時は点灯せず）
付帯機能 チャンネル設定機能：１２８通り（7極DIPスイッチ）
設置場所 室内専用
使用可能周囲温度 －１０℃〜＋５５℃（結露、氷結なきこと）
※0℃以下または40℃以上では電池性能低下の恐れあり
質量 約１２０ｇ（電池含む）
外観 / 材質 樹脂製（シルバー塗装仕上げ）

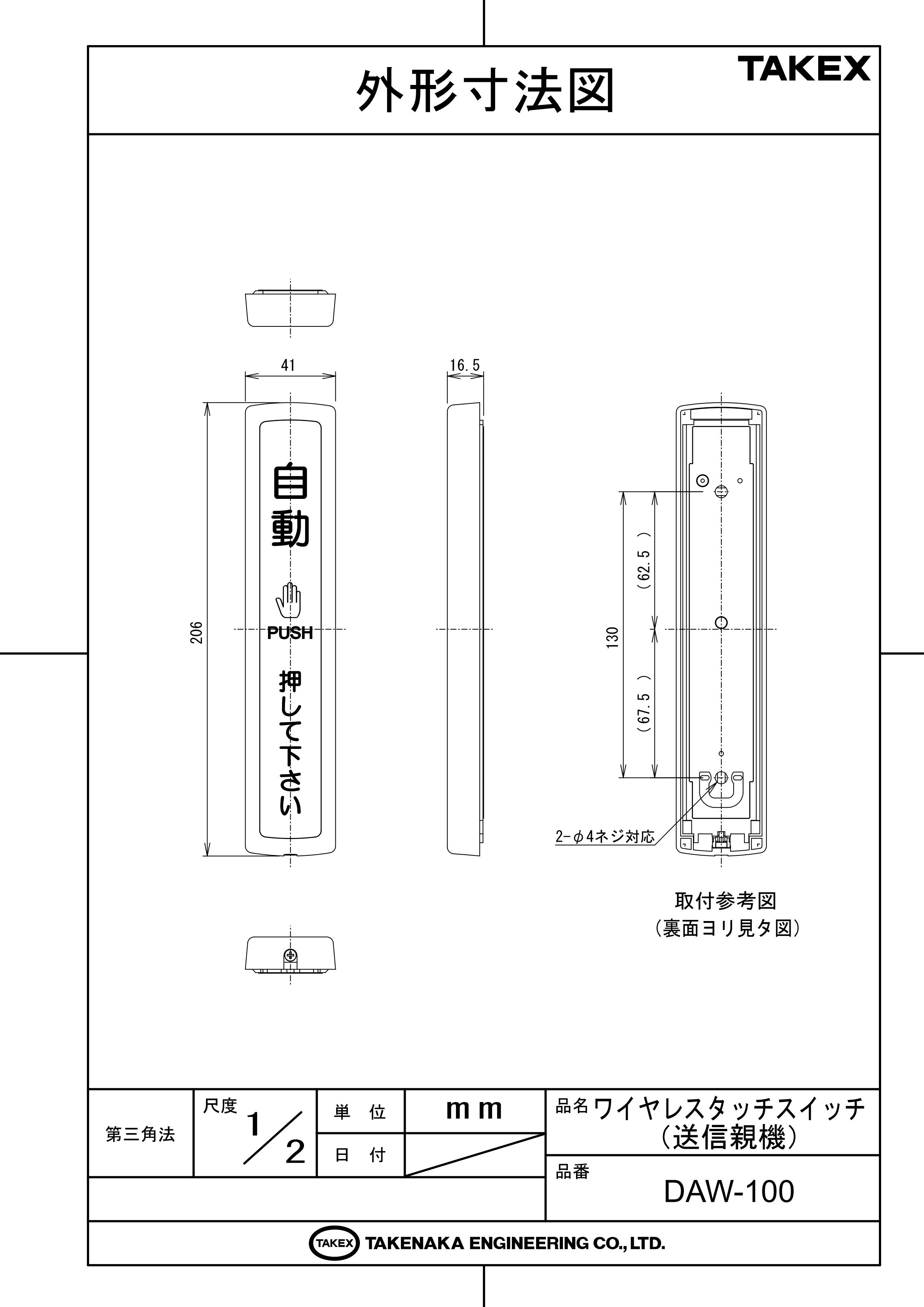

外形寸法 全高 206mm × 全幅 41mm × 奥行 16.5mm

FAQ

Q：電池はどれくらい持ちますか？ A：1日500回の送信を想定した場合、約3年間の使用が可能です。ただし、極端な低温・高温環境下では寿命が短くなる場合があります。
Q：電池交換のタイミングはどうやってわかりますか？ A：スイッチを押した際に通常は赤色に点灯する動作表示灯が、点灯しなくなった時が交換のサインです。点灯しなくなっても暫くは電波が届くことがありますが、速やかな交換を推奨します。
Q：屋外側のドアにも設置できますか？ A：送信親機DAW-100は室内専用です。屋外側には防雨構造（IPX6相当）の送信子機DAW-200を設置し、DAW-100に配線で接続して使用してください。
Q：他のドアのスイッチと干渉して、隣のドアが開くことはありませんか？ A：128通りのチャンネル設定が可能です。各ドアごとに個別のチャンネルを割り当てることで、隣接した場所でも干渉せずに運用いただけます。
Q：電波の届く距離はどのくらいですか？ A：障害物のない見通し距離で約30mです。ただし、設置場所が金属製であったり、周囲の電波環境によっては短くなる場合があります。
Q：強化ガラスドアへの取り付けは可能ですか？ A：可能です。ガラスへの穴あけ加工（16mm穴、ピッチ130mm）を行い、付属のゴムパッキンと金具を用いて固定します。
Q：親機と子機の配線に極性はありますか？ A：DAW-100とDAW-200を繋ぐ2芯の接続コードには極性はございません。どちらの端子に結線しても正常に動作します。
Q：Wi-Fiなどの他の2.4GHz帯機器と干渉しませんか？ A：本機は特定の信号パターンを送信するため高い耐干渉性を持ちますが、干渉が疑われる場合はDIPスイッチにより通信チャンネルを変更して回避することが可能です。
Q：掃除をする際の注意点はありますか？ A：シンナーやベンジンなどの有機溶剤は使用しないでください。樹脂パーツの劣化や変形の原因となります。中性洗剤を薄めた液か、水で濡らした柔らかい布で拭いてください。
Q：送信子機（DAW-200）にも電池は必要ですか？ A：いいえ、子機は親機（DAW-100）から配線を通じて動作信号を送るため、子機側には電池は不要です。
