DAW-200 ワイヤレスタッチスイッチ 送信子機 TAKEX 竹中エンジニアリング [DAW-200]

DAW-200 ワイヤレスタッチスイッチ 送信子機 TAKEX 竹中エンジニアリング [DAW-200]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング 自動ドア用スイッチ 2.4GHz帯特定小電力 IPX6相当防雨

DAW-200 ワイヤレスタッチスイッチ 送信子機

DAW-200は、自動ドアの開閉制御を完全ワイヤレス化するための送信子機です。IPX6相当の防雨構造を備え、屋外のエントランスドアへの設置に最適です。送信親機（DAW-100）と連携することで、施工コストを抑えながら高い信頼性を実現します。

  • 型番： DAW-200
  • 製品名： ワイヤレスタッチスイッチ 送信子機
  • 方式 / カテゴリ： 特定小電力方式（2.4GHz帯）
  • 主な用途： 自動ドアのタッチ式開閉制御（屋外側）
  • 設置場所 / 対応環境： 室内 / 屋外（IPX6相当 防雨構造）
  • 接続仕様： 送信親機（DAW-100）と有線接続して運用

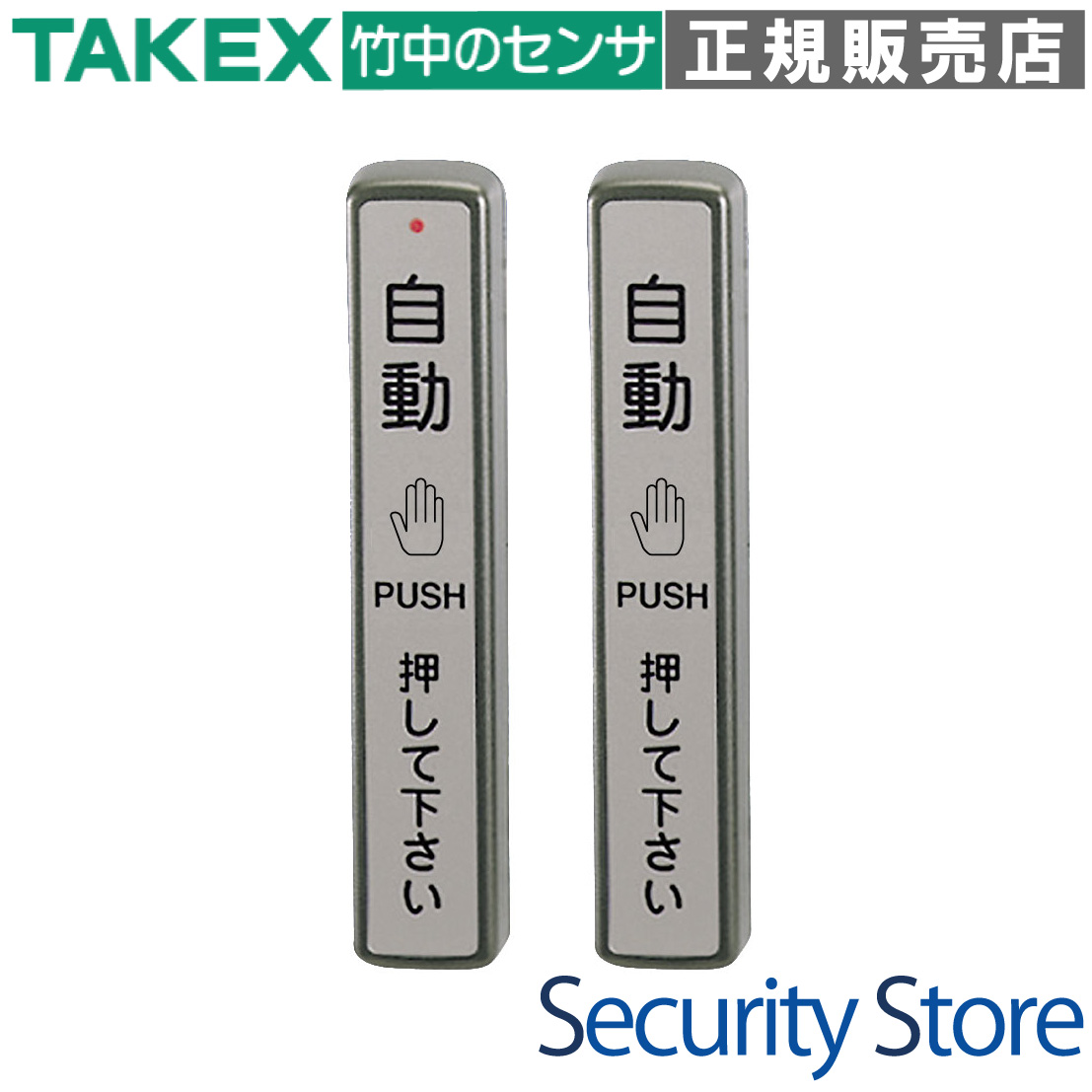

DAW-200 ワイヤレスタッチスイッチ 送信子機の外観画像

資料ダウンロード

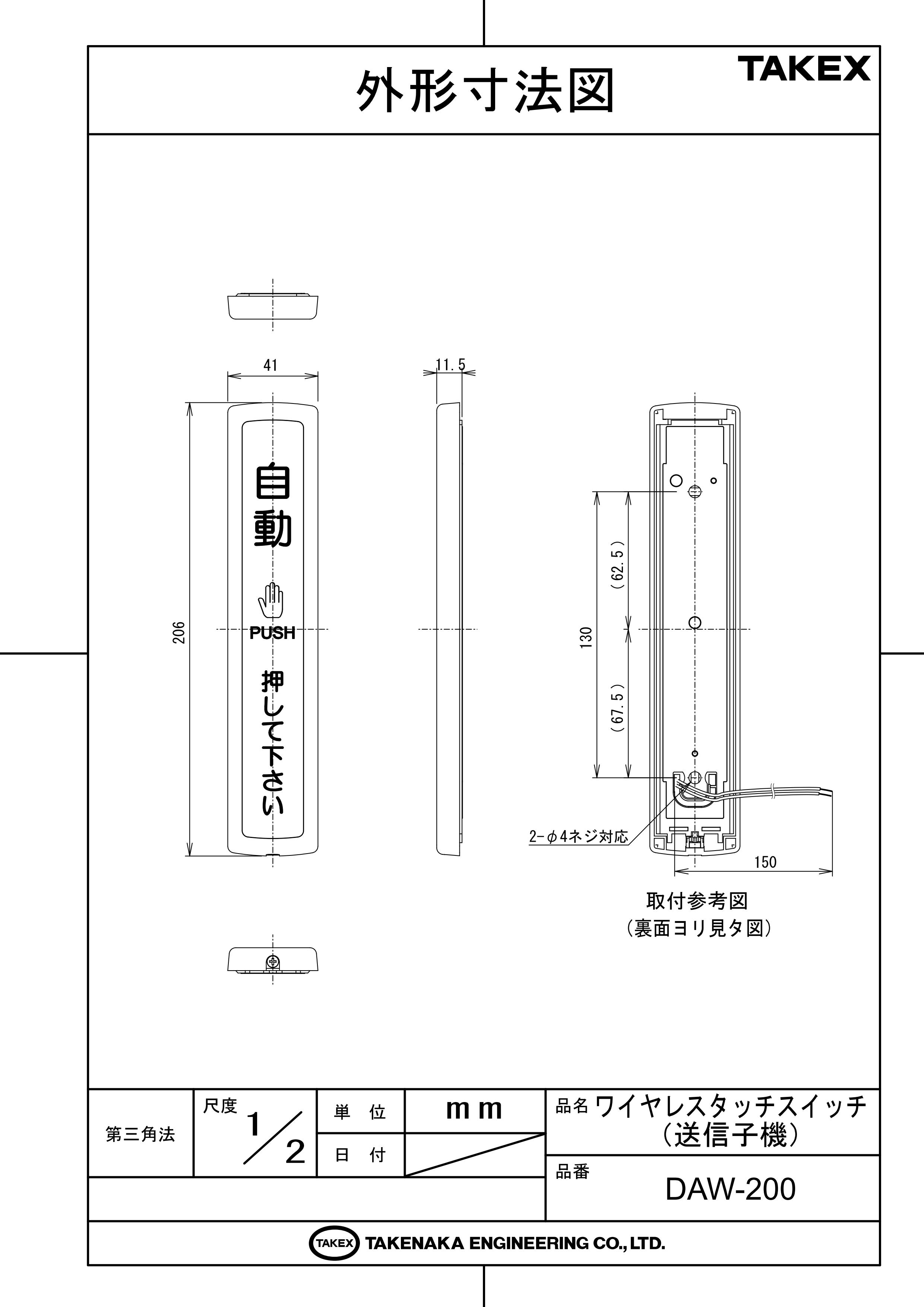

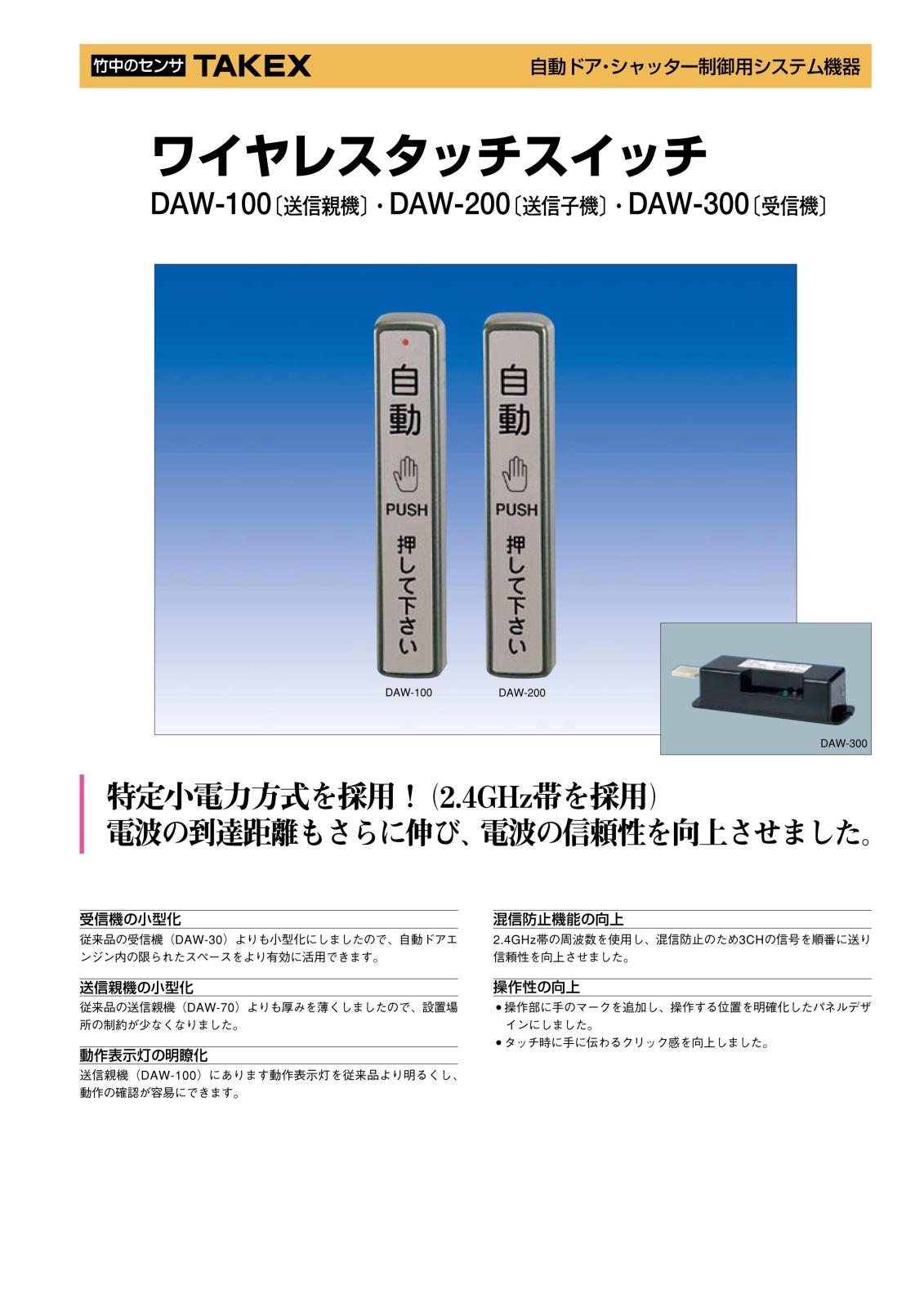

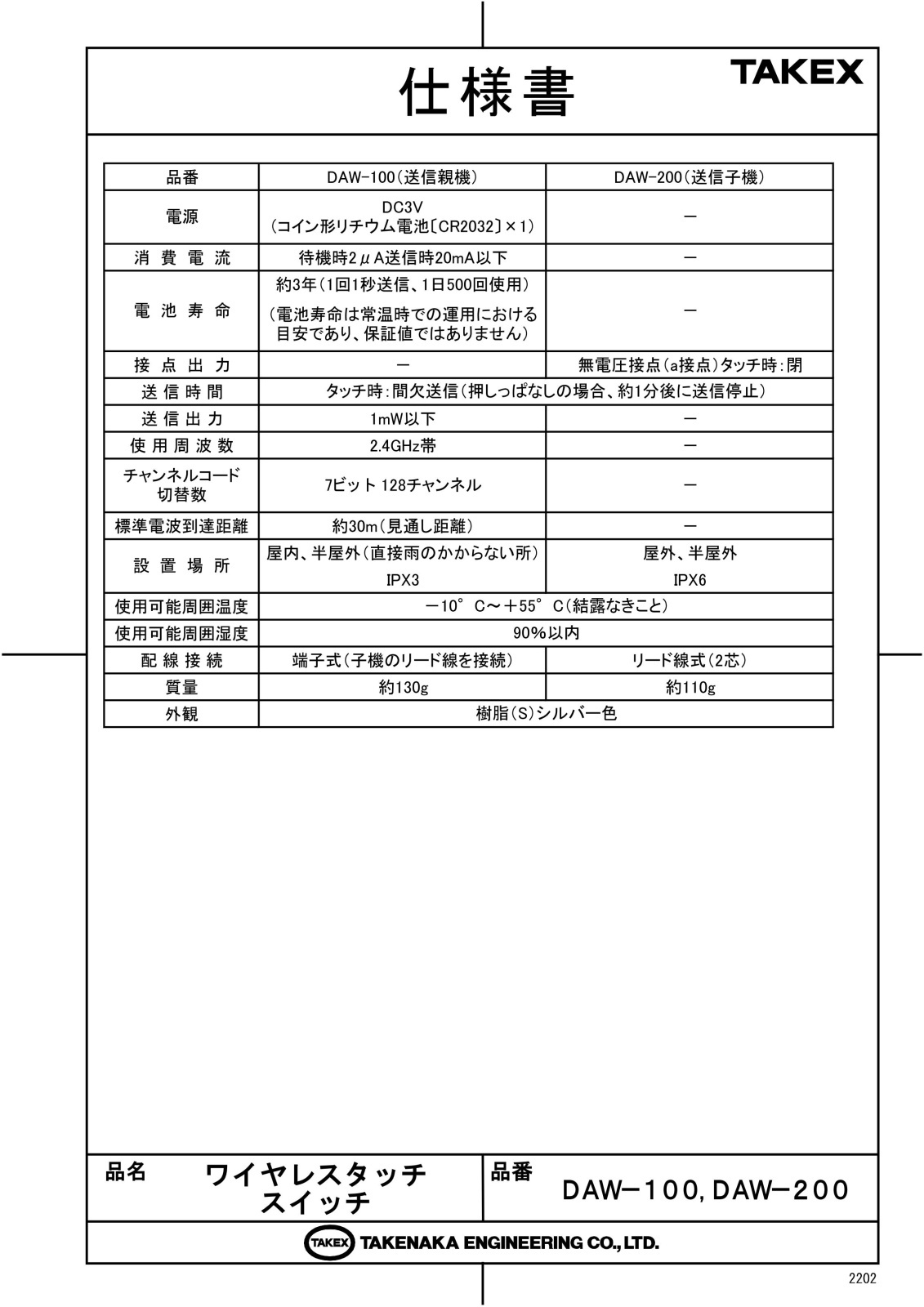

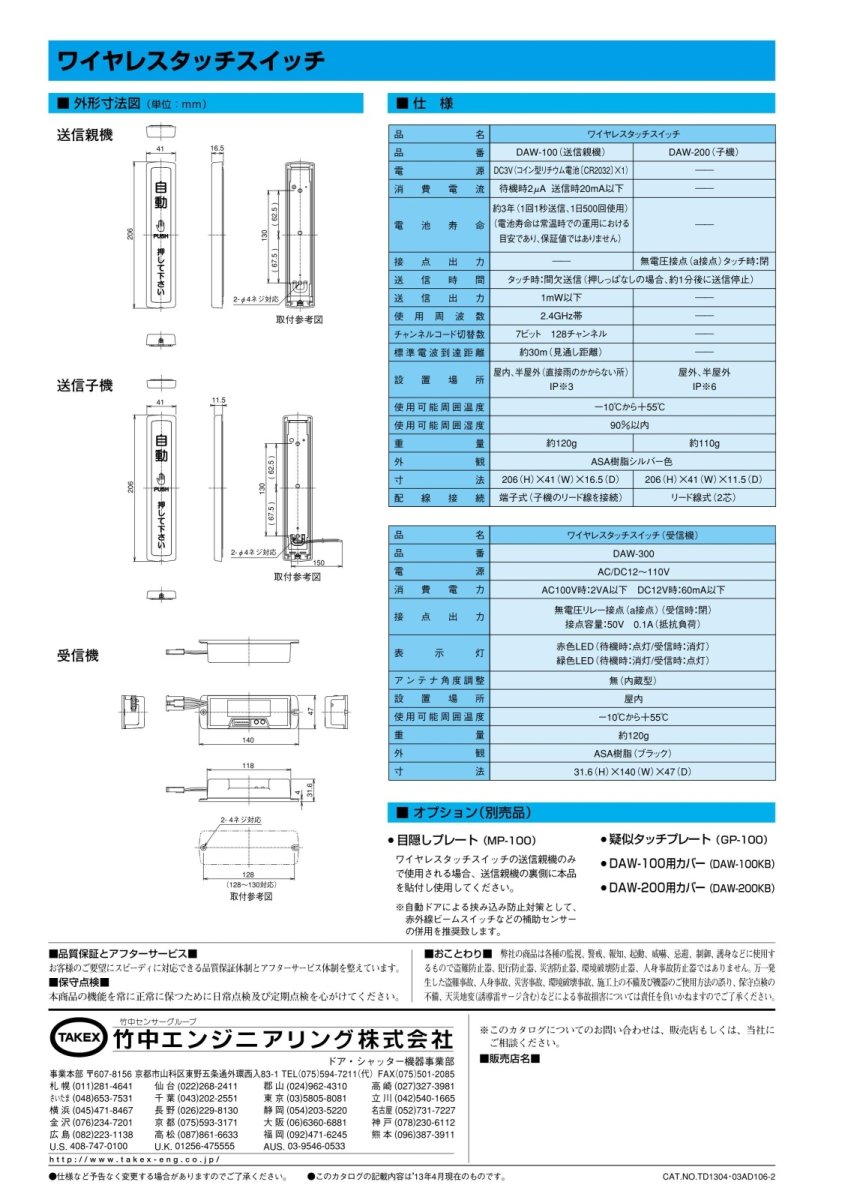

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 店舗・ビルの自動ドア屋外側スイッチ
  • 雨が直接当たる建物のエントランス
  • 配線工事が困難な可動ドアパネル
  • 多数の自動ドアが隣接する商業施設

導入前に確認したいポイント

  • 本機は「送信子機」です。単独では機能しません。
  • 必ず送信親機（DAW-100）とのセットで運用してください。
  • 2.4GHz帯を使用するため、金属遮蔽物にご注意ください。
  • 受信機（DAW-300等）が別途必要になります。

特長

IPX6相当の強力な防雨構造

DAW-200は保護等級IPX6相当の設計となっており、あらゆる方向からの強力な噴流水によっても有害な影響を受けません。台風などの激しい雨風に曝される屋外ドアの外部側スイッチとして、長期間安心してご使用いただけます。

2.4GHz帯デジタル通信による高い信頼性

特定小電力方式の2.4GHz帯を採用しています。デジタル通信により電波の到達距離が向上し、従来の方式よりも安定した信号伝送が可能です。ドアエンジンからドアパネルまでの煩雑な配線工事を排除し、断線リスクもゼロにします。

128通りの論理チャンネルによる混信防止

システム全体で最大128通りの個別チャンネル設定が可能です。大型商業施設などで数十台の自動ドアが隣接して設置される環境でも、隣のドアが勝手に開くなどの誤動作を確実に防止するためのDIPスイッチ設定に対応しています。

親機・子機の合理的な連携システム

屋外側のDAW-200（子機）と屋内側のDAW-100（親機）を2芯の有線で接続するアーキテクチャを採用しています。無線モジュールと電池を親機側に集約することで、部材コストを抑えつつ、メンテナンス性の向上と電波リソースの最適化を図っています。

視認性と操作性を追求したデザイン

操作パネルに「手のマーク」を追加し、操作位置を直感的に分かりやすくしました。また、タッチ時のクリック感を向上させることで、ユーザーが確実に操作できたことを実感できる設計になっています。本体も薄型化され、設置場所を選びません。

施工ミスを防ぐ無極性設計

送信親機との接続端子は、極性（プラス/マイナス）を問わない無極性設計となっています。現場での結線ミスによるトラブルを物理的に排除し、迅速かつ確実な施工をサポートします。強化ガラスドアなど、特殊なドア材質への施工にも対応しています。

選定時に評価したい強み

  • 環境耐性： 屋外の過酷な雨天時でも動作を維持するIPX6性能。
  • 誤報対策： 128チャンネル設定により、隣接ドアとの混信を徹底排除。
  • 施工性： 親機との接続が容易な無極性端子と、ガラスドア用パッキン対応。
  • 省コスト： 親機1台で屋内・屋外両方のスイッチ入力を管理可能。

施工・設置ガイド

本機を設置する際は、送信親機（DAW-100）との有線接続が必要です。以下の点に留意して施工を行ってください。

確認項目 この製品での考え方
框（かまち）ドアへの取付 取付穴(3.5mm)と配線穴(5mm)を加工し、付属のネジで固定します。ケーブルはベース背面の「U字部」で適切に処理してください。
強化ガラスドアへの取付 16mmのガラス穴加工が必要です。付属のゴムパッキンを使用し、ガラスエッジによるケーブルの損傷を防ぎます。
電波環境の確認 2.4GHz帯は金属板や断熱材（アルミ箔付）により減衰します。施工前に必ず受信機との通信テストを行ってください。
配線極性 無極性のため、親機への接続時にプラス・マイナスを気にする必要はありません。

製品仕様

項目 内容
品番 ＤＡＷ－２００（送信子機）
電源 －（送信親機DAW-100より供給）
設置場所 室内／屋外（ＩＰＸ６相当）
使用可能周囲温度 －１０℃〜＋５５℃（結露なきこと）
（０℃以下、または４０℃以上では接続親機の電池性能が低下する場合があります）
質量 約１１０ｇ
外観 樹脂（シルバー塗装）
外形寸法 41mm × 206mm × 11.5mm
取付ピッチ 130mm（タッピングネジ：2-Φ4、強化ガラス穴：Φ16対応）
対応親機 DAW-100（送信親機）

FAQ

Q：DAW-200単体で購入して、自動ドアを動かせますか？ A：いいえ、本機は送信子機のため単体では機能しません。必ず送信親機（DAW-100）と、受信機（DAW-300等）が必要になります。
Q：子機（DAW-200）側にも電池を入れる必要がありますか？ A：いいえ、子機側には電池は不要です。接続された親機（DAW-100）から電力供給を受ける仕組みになっています。
Q：屋外の雨が直接当たる場所に設置しても大丈夫ですか？ A：はい、IPX6相当の防雨構造となっているため、屋外の雨天環境下でも設置・使用が可能です。
Q：子機には動作を確認するためのLEDランプはありますか？ A：DAW-200本体には表示灯はありません。動作確認は、接続されている親機（DAW-100）側のLEDで行います。
Q：子機を押しても親機のLEDが反応しません。何が原因ですか？ A：親機の電池切れ、または子機から親機への配線コードの断線・接触不良が考えられます。
Q：隣り合った2枚の自動ドアでチャンネルを分ける必要はありますか？ A：はい。混信による誤動作を防ぐため、DIPスイッチで別々のチャンネル（最大128通り）を設定してください。
Q：強化ガラスドアに取り付けることは可能ですか？ A：可能です。ガラス穴（Φ16mm）の加工を行い、付属のパッキンと金具を用いて挟み込んで固定します。
Q：親機（DAW-100）との配線距離に制限はありますか？ A：基本的には付属のコードで接続しますが、詳細は親機の仕様および設置マニュアルに従ってください。
Q：2.4GHz帯のWi-Fiや電子レンジの影響を受けますか？ A：同じ周波数帯を使用するため影響を受ける可能性はありますが、デジタル通信と128通りのチャンネル設定により高い信頼性を確保しています。
Q：子機を掃除する際の注意点はありますか？ A：IPX6相当ですが、シンナーなどの溶剤は表面の塗装や樹脂を傷めるため、中性洗剤を薄めた柔らかい布で拭いてください。
