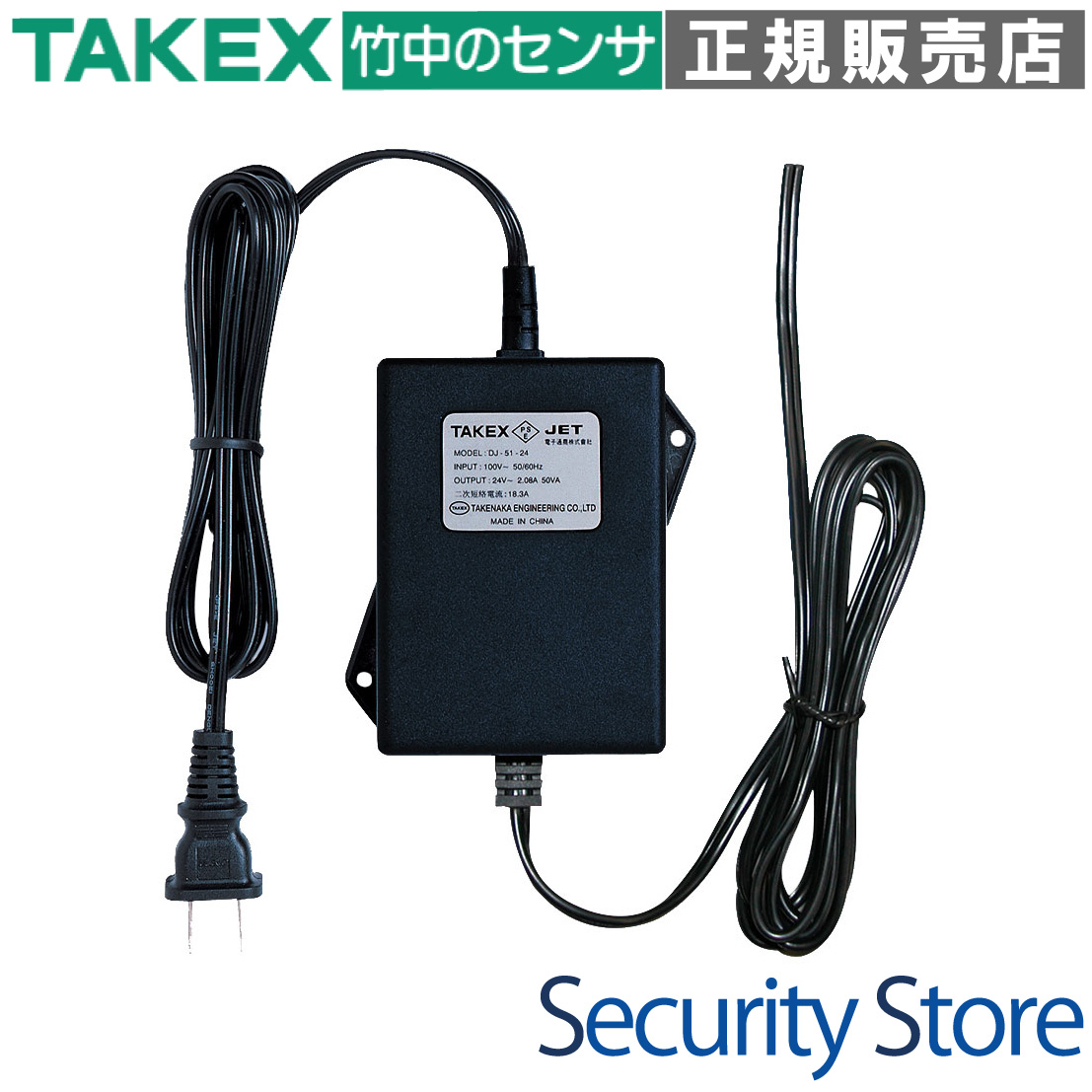

TAKEX（竹中エンジニアリング）カメラ電源 AC24V出力 PTZカメラ対応屋内用

DJ-51-24 【在庫限り】AC24Vカメラ電源

PTZ（パン・チルト・ズーム）カメラの駆動に最適な、AC24V高出力タイプのカメラ専用電源ユニットです。堅牢なトランス構造により、ノイズに強く安定した電源供給を実現します。

型番： DJ-51-24
入力電源： AC100V 50/60Hz
出力仕様： AC24V / 定格電流 2.12A
主な用途： 高倍率PTZネットワークカメラ、監視カメラ電源供給
保護機能： 非復帰型温度ヒューズ（130℃）内蔵

資料ダウンロード

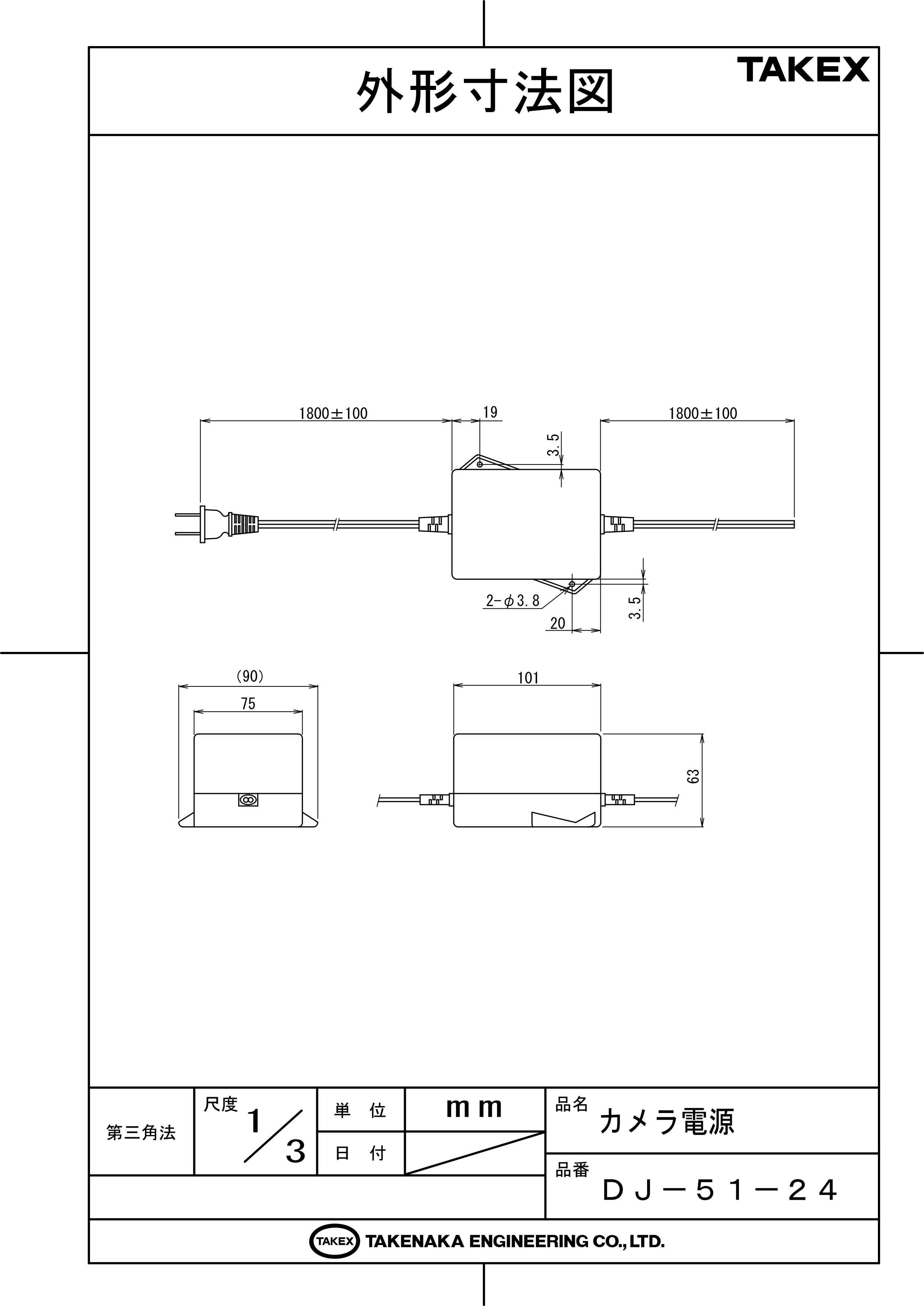

仕様書（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

フルHD PTZネットワークカメラの駆動
AC24V駆動の監視・防犯カメラ全般
ノイズ耐性が求められる過酷な電源環境
安定性を重視する商業施設・公共施設の監視システム

導入前に確認したいポイント

カメラ1台につき、本電源1台を使用してください
配線距離による電圧降下（最大40m〜50m目安）
温度ヒューズ溶断時は本体交換が必要です
設置場所が屋内または防水盤内であること

特長

高出力AC24V/2.12A供給

定格消費電力65W、定格出力電流2.12Aというパワフルな仕様により、大電力を必要とする30倍ズーム等のフルHD PTZカメラも安定して駆動させることができます。起動時の突入電流やモーター駆動時の負荷変動にも耐えうる設計です。

信頼性の高いトランス方式を採用

あえて複雑な電子回路を抑え、堅牢でサージ耐性に優れた重厚なトランス構造を採用しています。スイッチング電源と比較して、雷サージや外来ノイズの影響を受けにくく、監視システムにとって最も重要な「止まらない電源」を実現します。

究極のシンプル設計による長寿命化

状態表示LEDなどの電子部品をあえて排除することで、故障の火種となるパーツを最小限に抑えています。これによりMTBF（平均故障間隔）を最大化し、メンテナンスが困難な場所でも長期にわたって安定稼働を継続します。

物理遮断による火災防止機能

トランス巻線近傍に「温度ヒューズ（130℃動作）」を内蔵。落雷や二次側ショートによる異常発熱が発生した際、回路を物理的に完全遮断することで、発火や周囲への延焼トラブルを未然に防ぎます。

余裕のある1.8m入出力ケーブル

AC入力側、AC24V出力側ともに約1.8mのケーブルが直接引き出されています。コンセントやプルボックスとの接続時に十分な取り回し長さを確保でき、現場での施工性を高めています。

調整不要のプラグ＆プレイ仕様

電圧調整ボリュームやDIPスイッチを一切持たない無調整仕様です。現場での設定ミスによるカメラ焼損や動作不安定といったヒューマンエラーを物理的に排除し、誰が施工しても均一な品質を提供できます。

厳しい環境に耐える動作温度範囲

使用可能周囲温度は-10℃から+50℃まで対応。ウォルボックス等の収納盤内での運用も考慮されており、日本の厳しい気候条件下においても安定したパフォーマンスを発揮します。

PSE（電気用品安全法）適合品

国内の安全基準である電気用品安全法に適合しています。法人向けの設備導入において必須となる安全規格をクリアしており、安心してお使いいただけます。

    選定時に評価したい強み
    高負荷対応： モーター駆動のPTZカメラでも無限再起動を防ぐ安定供給能力。
ノイズ遮断： トランス方式特有のクリーンなサイン波供給による映像ノイズ低減。
安全性： 130℃で作動する温度ヒューズにより、万が一の異常時も確実に保護。
施工性： 1.2kgの重量を支える強固な取付穴と、十分な長さの入出力ケーブル。



施工・設置ガイド

本製品の性能を最大限に発揮し、長期運用を行うための設置ポイントです。

確認項目	この製品での考え方
配線距離の限界	Φ1.2mm(AE線)使用時、PTZ930HDなら40m、PTZ910HDなら50m以内を厳守してください。
設置の下地	質量1.2kgのため、石膏ボードは不可。必ず合板や軽量鉄骨等の構造材に固定してください。
盤内設置の注意	密閉された盤に入れる場合は、周囲に50mm以上の空間を空け、換気や遮光対策を行ってください。
接続台数	「カメラ1台につき電源1台」が原則です。複数台接続は電圧降下の原因となります。

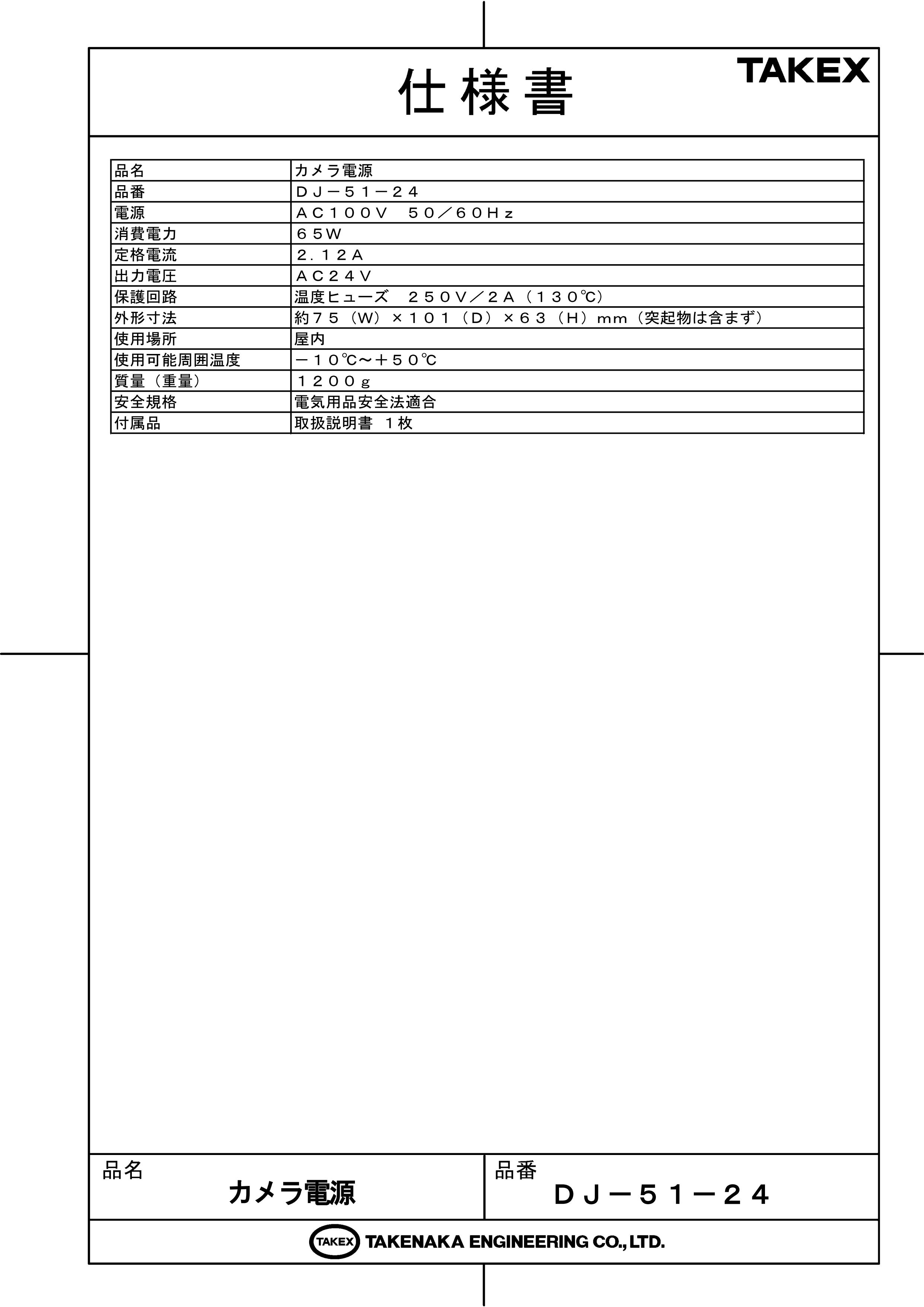

製品仕様

項目	内容
品名	カメラ電源
品番	ＤＪ－５１－２４
電源入力	ＡＣ１００Ｖ　５０／６０Ｈｚ
消費電力	６５Ｗ
定格電流	２．１２Ａ
出力電圧	ＡＣ２４Ｖ
保護回路	温度ヒューズ　２５０Ｖ／２Ａ（１３０℃） ※非復帰型
使用場所	屋内（屋外時は要防水盤）
使用可能周囲温度	－１０℃〜＋５０℃
外形寸法	約７５（Ｗ）×１０１（Ｄ）×６３（Ｈ）ｍｍ（突起物は含まず）
質量（重量）	１２００ｇ
安全規格	電気用品安全法（PSE）適合
入出力コード長	各約１８００ｍｍ

FAQ

Q：PTZカメラ以外のAC24Vカメラにも使用できますか？ A：はい、AC24V駆動であれば固定カメラ等でもご使用いただけます。容量（2.12A）の範囲内であることをご確認ください。

Q：LEDランプがついていませんが、通電確認はどうすればよいですか？ A：本製品は故障リスク低減のためLEDを搭載しておりません。テスターを用いて出力側ケーブルの電圧（AC24V〜28V）を測定してください。

Q：1台のDJ-51-24から2台のカメラに電源供給できますか？ A：メーカーの推奨として、カメラ1台につき本電源1台としてください。複数接続は電圧降下による再起動トラブルの原因となります。

Q：屋外のポールに直接設置できますか？ A：いいえ。本機は屋内仕様です。屋外に設置する場合は、必ず防水性のある収納盤（ウォルボックス等）の中に収めてください。

Q：温度ヒューズが切れた場合、修理は可能ですか？ A：温度ヒューズは非復帰型のため、溶断した場合は本体ごとの交換となります。内部を分解しての修理は火災の原因となるため絶対に行わないでください。

Q：推奨される配線距離を教えてください。 A：高負荷なPTZカメラ（N-PTZ930HD）の場合、Φ1.2mmのAE線で最大40mまでとなります。それ以上の距離は電圧降下により動作が不安定になります。

Q：電圧を微調整するボリュームはありますか？ A：ありません。誤設定による事故を防ぐための固定出力仕様となっています。

Q：電源本体から「ブーン」という音がしますが故障ですか？ A：トランス方式の特性上、微小なうなり音（磁歪音）が発生する場合があります。異常に大きな音や発熱を伴う場合は使用を中止してください。

Q：AC200Vの環境で使用できますか？ A：できません。入力はAC100V専用です。AC200Vに接続すると即座に内部回路が破壊されます。

Q：夜間だけ映像が消えるのですが、電源のせいでしょうか？ A：夜間に赤外線LEDが点灯すると消費電力が増え、電圧降下が顕著になります。配線距離が長すぎるか、ケーブルが細すぎる可能性が高いです。
